Fungsi dan Penggunaan

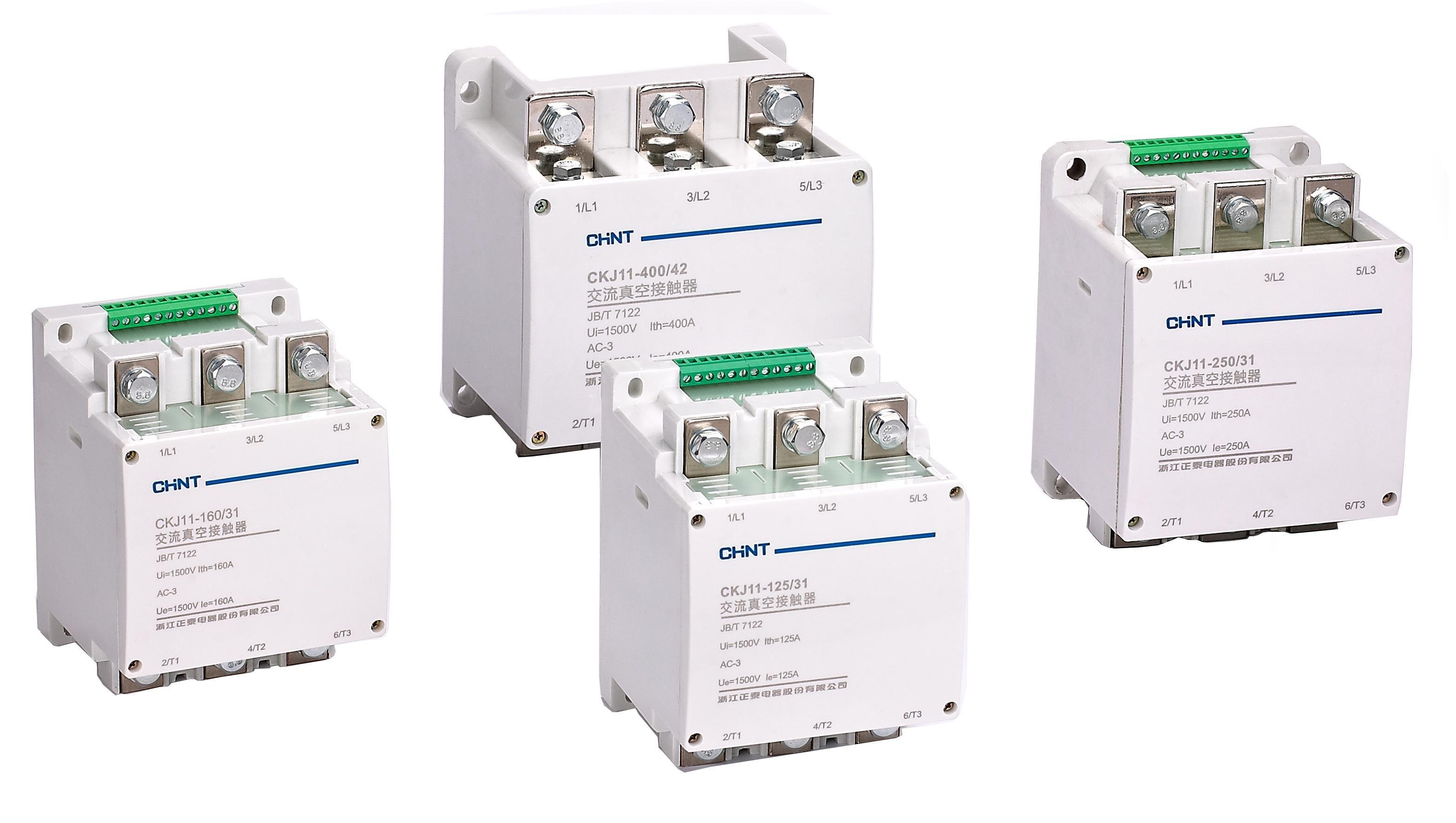

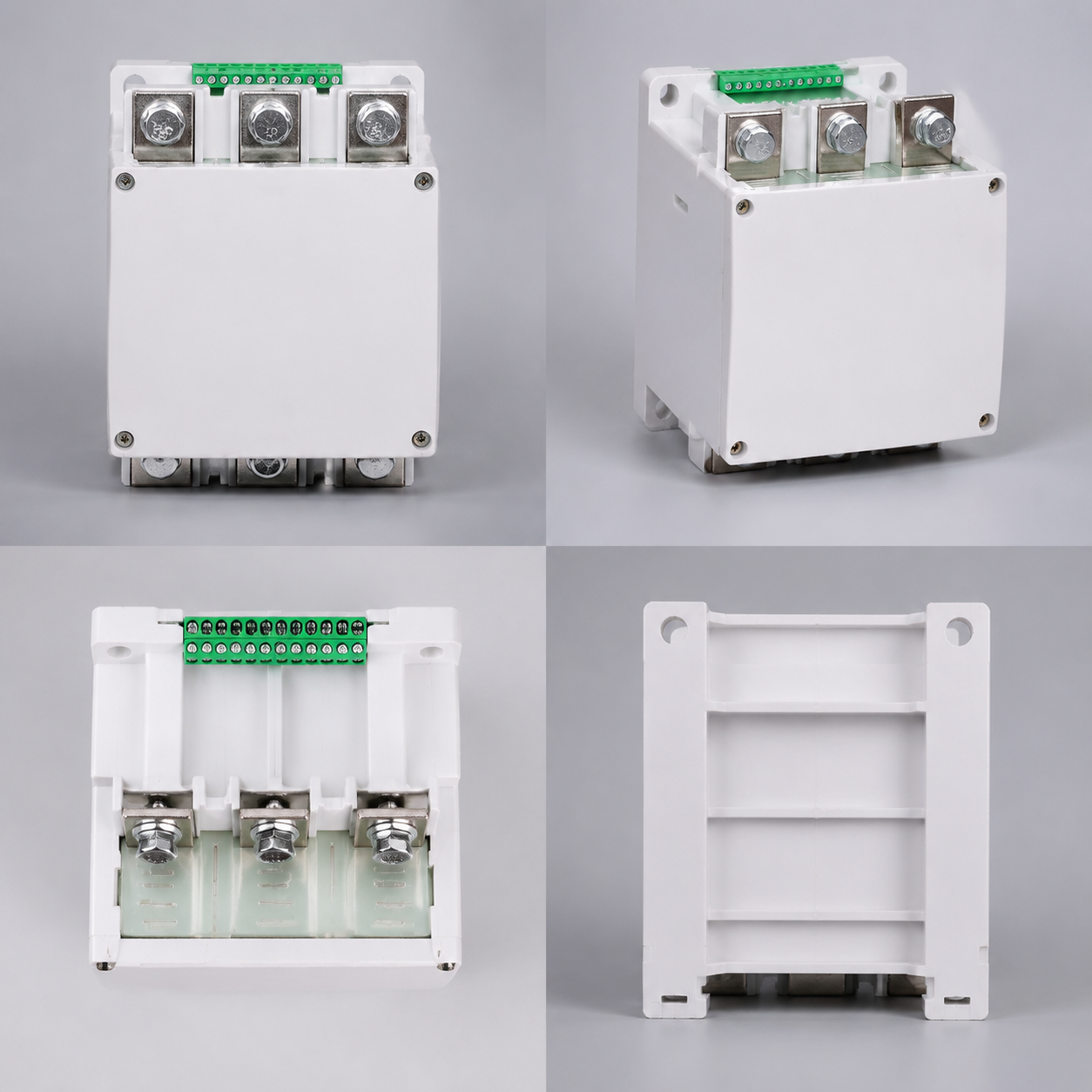

Kontak vakum arus bolak-balik CKJ11 seri (selanjutnya disebut kontak), terutama digunakan dalam industri fotovoltaik dan angin, untuk menghubungkan dan memutuskan sirkuit jarak jauh, juga dapat digunakan di tempat seperti tambang, pengecoran, tekstil, konstruksi, untuk menghubungkan dan memutuskan serta mengontrol starter motor listrik arus bolak-balik jarak jauh. Sesuai standar: JB/T7122.
Parameter Detail
| Kategori Parameter | Parameter | Nilai Parameter |
|---|
| Nama Model Kontak | CKJ11-125 |
| | CKJ11-160 |
| | CKJ11-250 |
| | CKJ11-400 |
| | CKJ11-500 |
| | CKJ11-630 |
| Gambar Tanda | | |
| Suhu beban udara bebas yang diperkirakan Ith(A) | 125 |
| | 160 |
| | 250 |
| | 400 |
| | 500 |
| | 630 |
| Tegangan isolasi nominal Ui(V) | 1500 |
| Tegangan benturan isolasi nominal Uimp(kV) | 10 |
| Kekuatan pendekatan terbatas (kA) | 50 |
| Impedansi kutub Z(Ω) | ≤ 5.0×10³ |
| Kemampuan penghubungan nominal | Kemampuan penghubungan: 10×le(AC-3) |
| Kemampuan pemutusan nominal | Kemampuan pemutusan: 8×le(AC-3) |
| Kemampuan arus kerja nominal le(A) | 1500 |
| | 160 |
| | 250 |
| | 400 |
| | 500 |
| | 630 |
| Umur listrik AC-3 (puluh ribu kali) | 100 |
| Umur mekanis (puluh ribu kali) | 300 |
| Frekuensi operasi (kali / jam) | 600 |
| | 300 |
| | 120 |
| Pelindung sekunder yang sesuai | RT36-00 160A |
| | RT36-1 250A |
| | RT36-2 2400A |
| | RT36-3 500A |
| | RT36-3 630A |
| | RT36-3 800A |
| Kontak termal yang sesuai | NXR-200 |
| | NXR-200 |
| | NXR-630 |
| | NXR-630 |
| | NXR-630 |
| Jarak terbang (mm) | 0 |
| Parameter dasar kontak bantu | AC-15: 380V 0.95A, DC-13: 220V 0.15A, Ui: 660V, Ith: 10A |
| Jumlah kontak bantu | Tiga terbuka, dua tertutup |
| | Empat terbuka, dua tertutup |
| | Empat terbuka, tiga tertutup |
| Kemampuan sistem elektromagnetik | Tegangan kontrol kumparan (V) | AC 50Hz~60Hz/DC: 36, 110, 220, 380 |
| Jangkauan operasi | Mengunci
Keadaan dingin: (70%~115%)Us
Melepas
(20%~60%)Us |
| Kekuatan daya menahan kumparan (VA) | Mengaktifkan
80.5
80.5
192.1
237.2
335.5
335.5
Mempertahankan
5.7
5.7
10.1
11.8
20.0
20.0 |

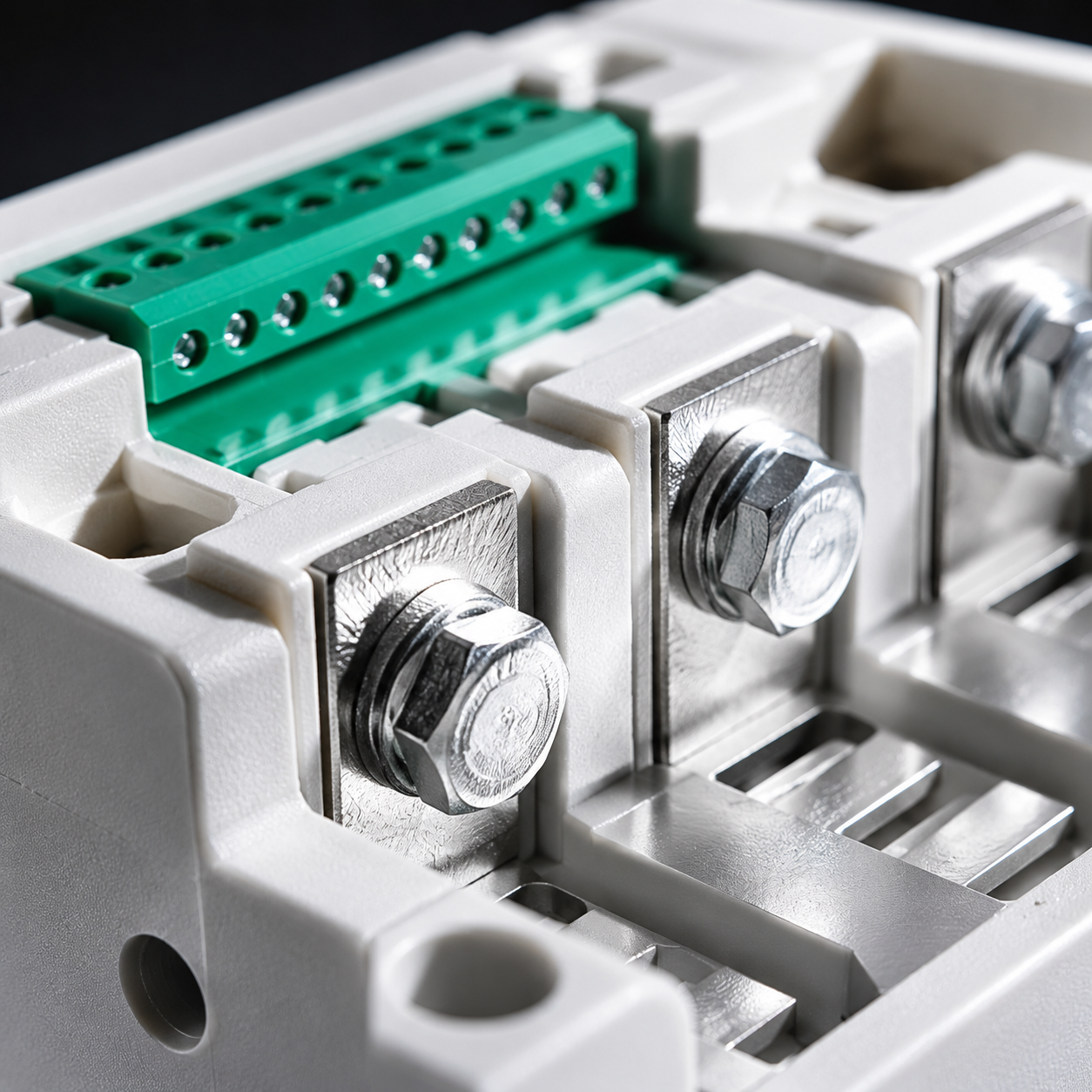

| Kemampuan koneksi | Koneksi sirkuit utama | Jumlah
1-2
Luas penampang (mm²)
35~70
35~70
70~120
150~240
150~240
150~240
Ukuran sekrup pengencang
M8
M8
M8
M10
M10
M10
Torsi pengencangan (N·m)
6
6
6
10
10
10 |
| Koneksi sirkuit bantu | Jumlah
1-2
Luas penampang (mm²)
0.75~1.5
Ukuran sekrup pengencang
M2.5
Torsi pengencangan (N·m)
0.4 |
| | 0.5 |
