Fungsi dan Penggunaan

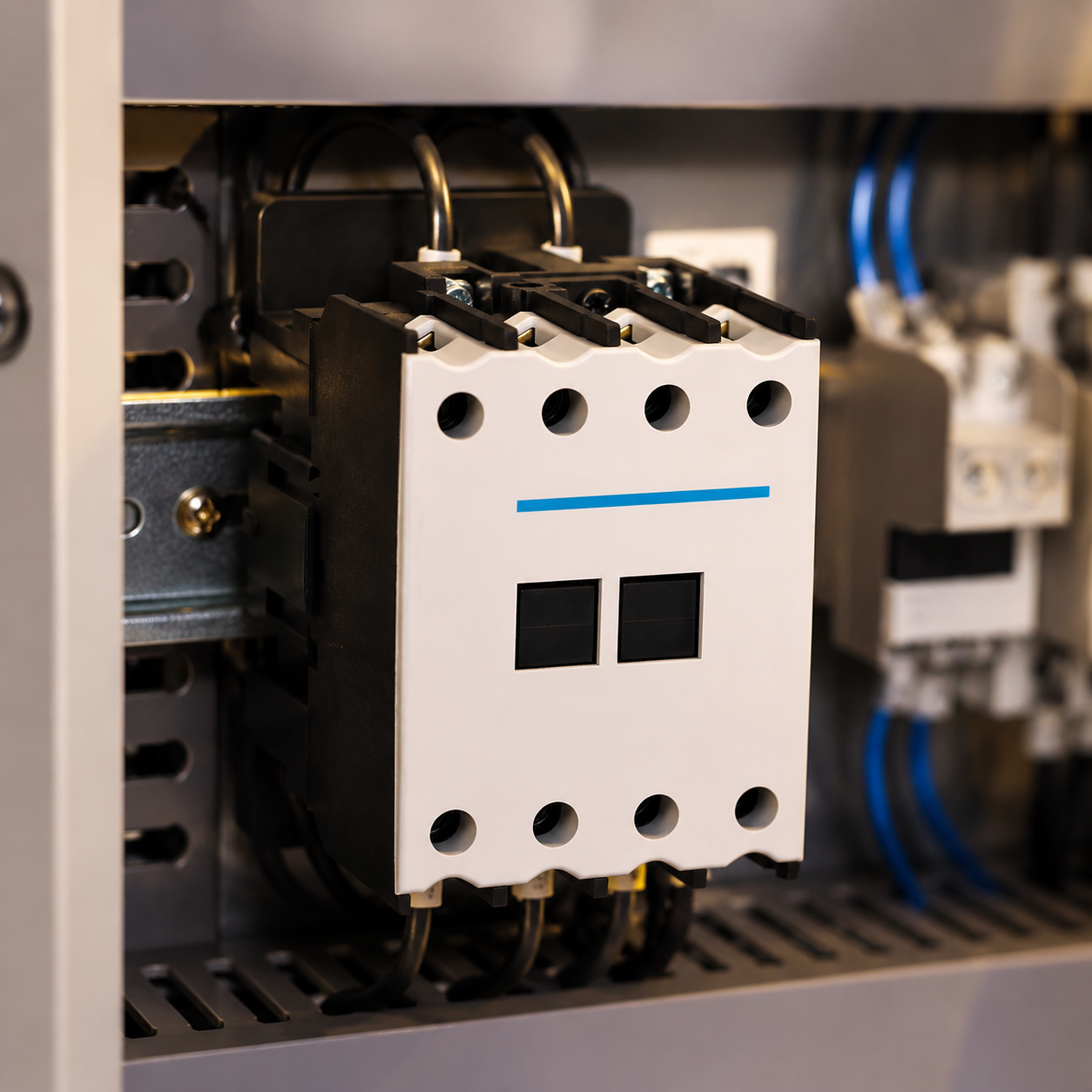

Kontak NC11 terutama digunakan dalam kotak meter listrik untuk mengontrol sistem pasokan daya meter: pada kondisi normal, kontak utama kontak tetap tertutup (yaitu kontak utama adalah empat kutub yang selalu tertutup, salah satu kutub digunakan untuk koneksi nol sebagai perlindungan pengguna). Hanya ketika pengguna memiliki tagihan yang belum dibayar, pihak penyedia listrik dapat memberikan sinyal ke kontak, sehingga membangkitkan arus pada koil kontak, yang kemudian memutus pasokan energi listrik. Selain itu, juga dapat digunakan di panel distribusi gudang pendingin dan ruang cuci.
Deskripsi Detail
Parameter:
Jumlah arus kerja nominal: 65A
Tegangan isolasi nominal: 690V
Jumlah kutub: 4P
Parameter Detail
| Kategori Parameter | Nama Parameter | Nilai Parameter |
|---|

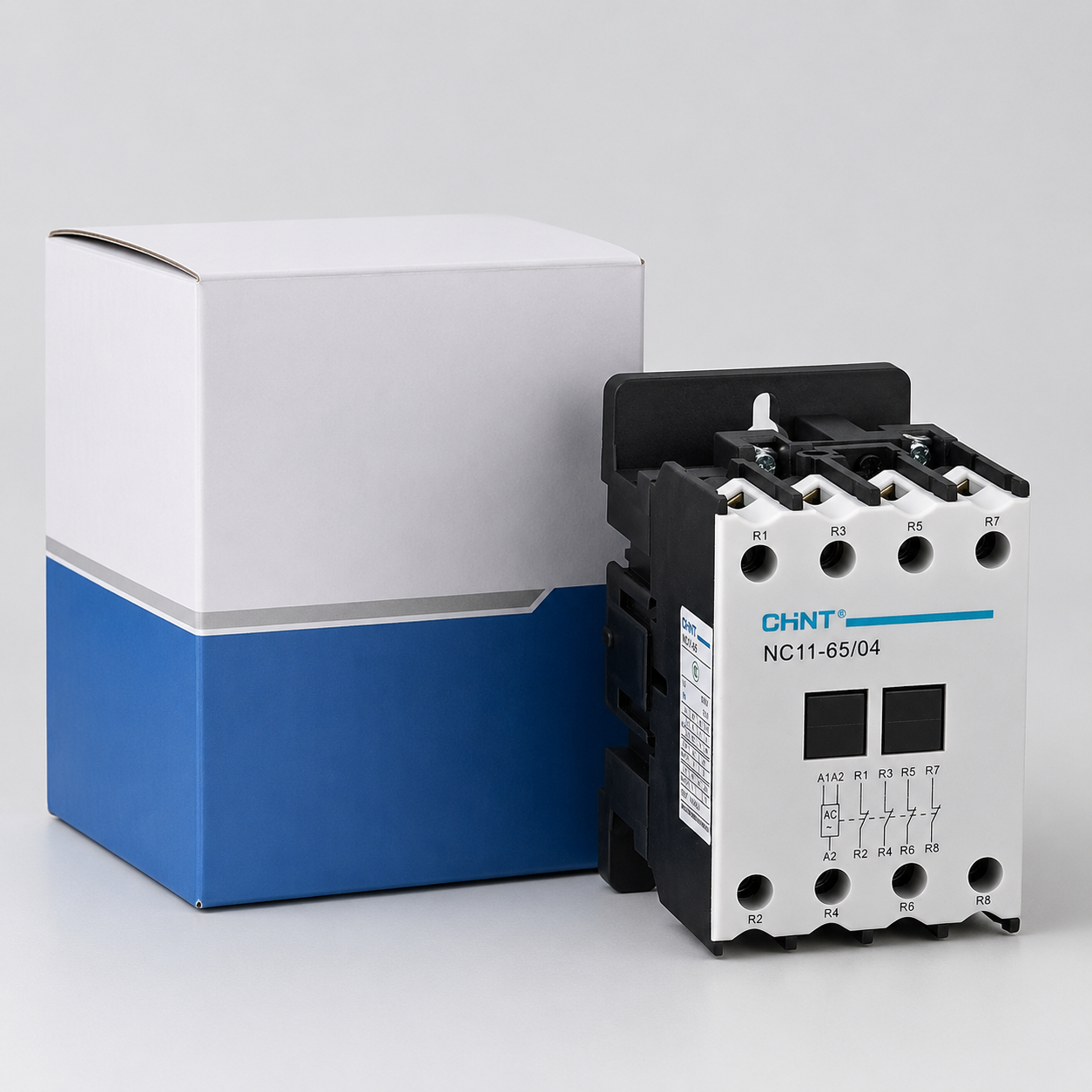

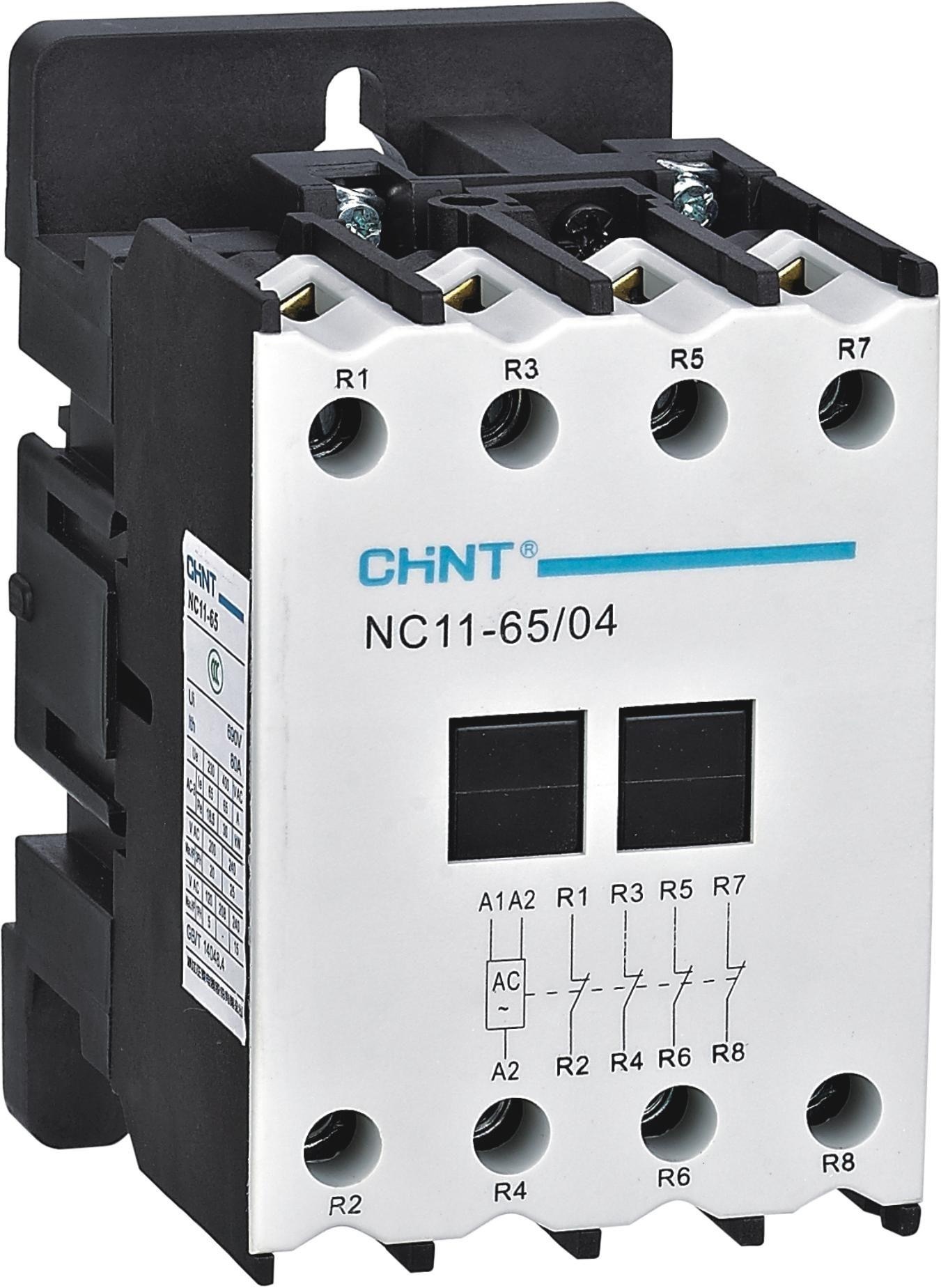

| Indikator Parameter Teknis | Type dan Spesifikasi Produk | NC11-65/04 |
| Tegangan isolasi nominal Ui | 690V |
| Tegangan benturan tahan nominal Uimp | 8kV |
| Jumlah kutub | 4P |
| Suhu lingkungan sekitar | Penyimpanan: -25°C hingga +55°C
Operasi: -5°C hingga +40°C |
| Ketinggian maksimum kerja | 2000m |
| Cara pemasangan | Diperbolehkan untuk pemasangan dengan sudut ±5° dari bidang vertikal normal |
| Jumlah arus kerja nominal (Ue ≤ 440V) | AC-3: 65A
AC-1: 80A |
| Tegangan kerja nominal | 400V |
| Arus panas bebas penentuan Ith | 80A |
| Kekuatan motor induksi tiga fase yang dapat dikendalikan kW | 230V: 18,5
400V: 30 |
| Umur mekanis (pulsa) | 100 |
| Umur listrik (AC-3) (pulsa) | 60 |
| Tegangan menutup panas (+55°C) | (85%-110%)Us |
| Tegangan melepaskan dingin (-25°C) | (75%-20%)Us |
| Kabel | Kabel lunak tanpa terminal | 1 kabel minimum/maksimum mm²: 6/25
2 kabel minimum/maksimum mm²: 4/10 |
| Kabel lunak dengan terminal | 1 kabel minimum/maksimum mm²: 6/25
2 kabel minimum/maksimum mm²: 4/10 |
| Kabel keras tanpa terminal | 1 kabel minimum/maksimum mm²: 6/25
2 kabel minimum/maksimum mm²: 4/10 |

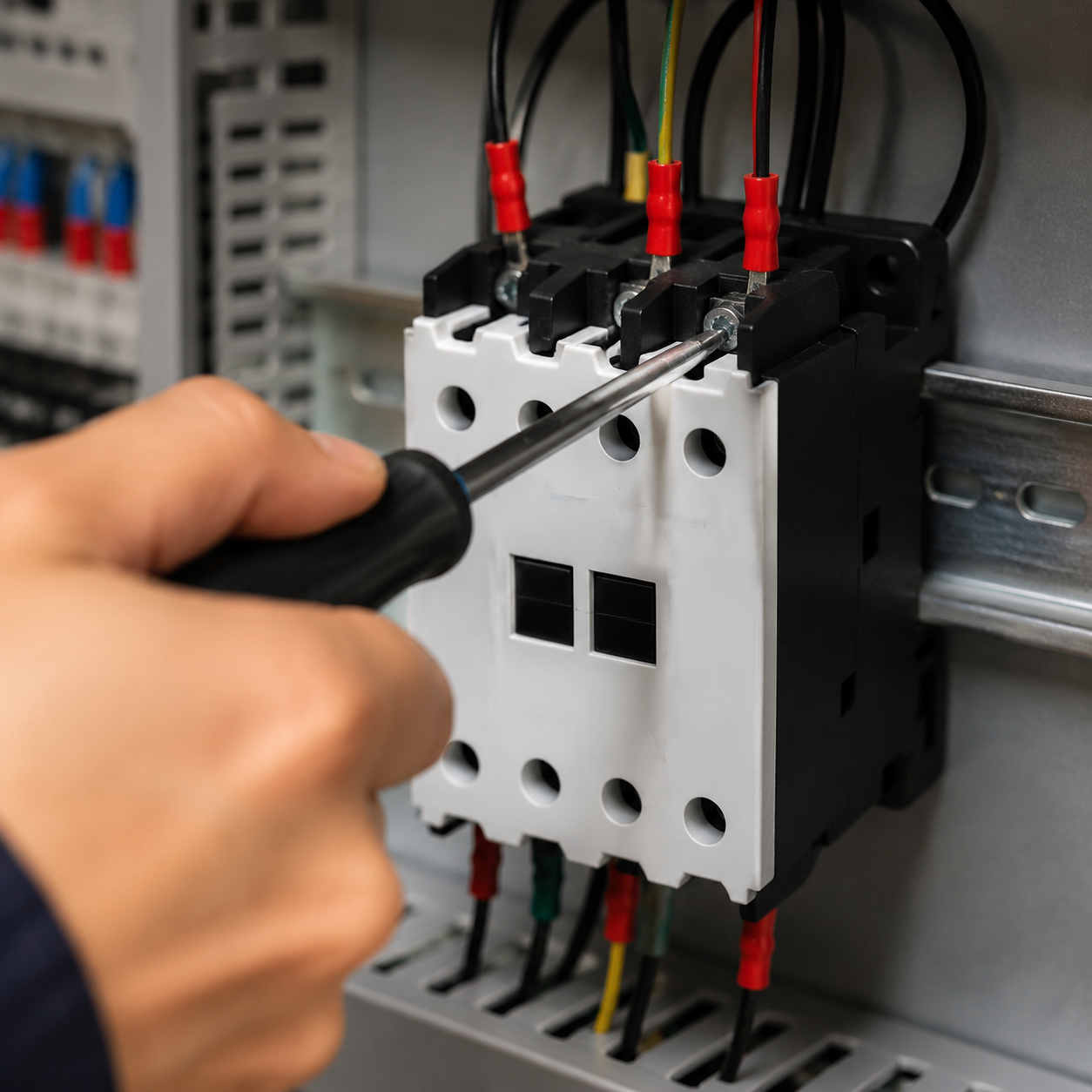

| Kekuatan pengencangan | Lingkaran utama | 6 N.m |
| Lingkaran kontrol | 0,8 N.m |
| Model fuse yang dipilih | gG80 |
| Kategori pemasangan | Kelas III |
| Kelas perlindungan | IP10 |
| Tingkat polusi | Kelas 3 |
| Kontak tambahan | Unit ini tidak dilengkapi dengan kontak tambahan, tetapi masing-masing sisi dapat memasang satu NCF1-11C |
| Mode kerja yang dapat digunakan oleh kontak | Delapan jam, tidak berhenti, mode kerja siklus pendek |
| Tegangan kerja koil nominal | AC110V, AC220V, AC380V |
