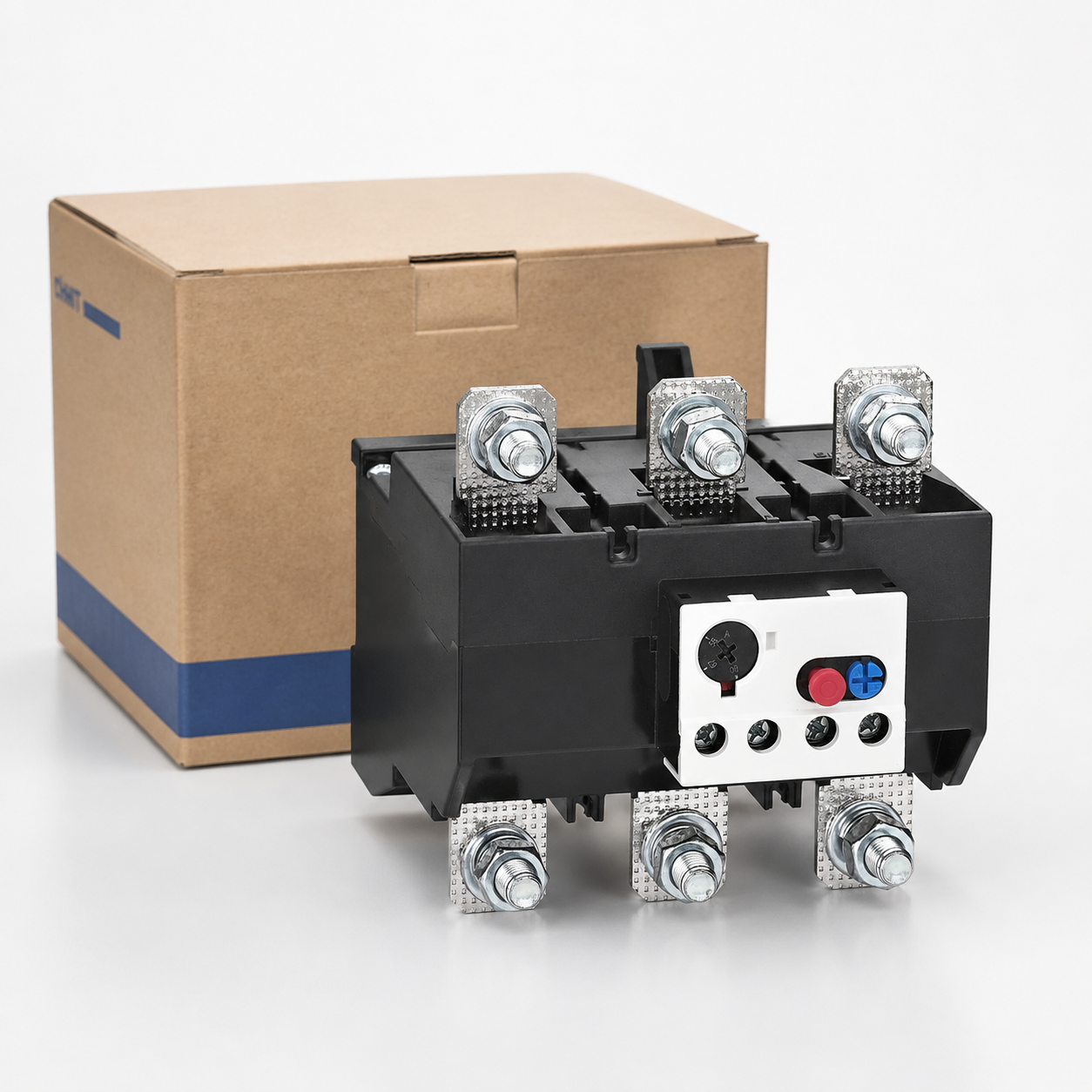

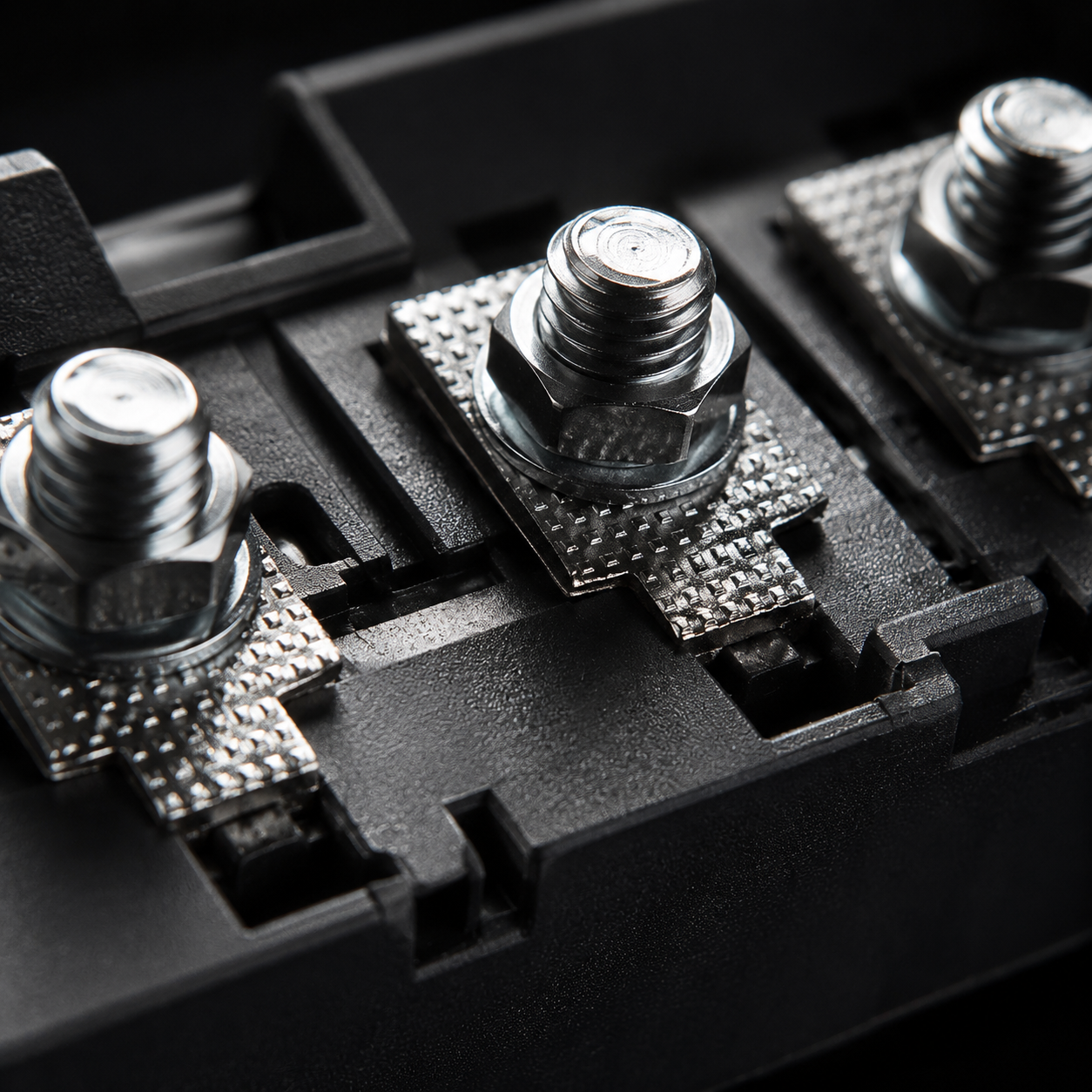

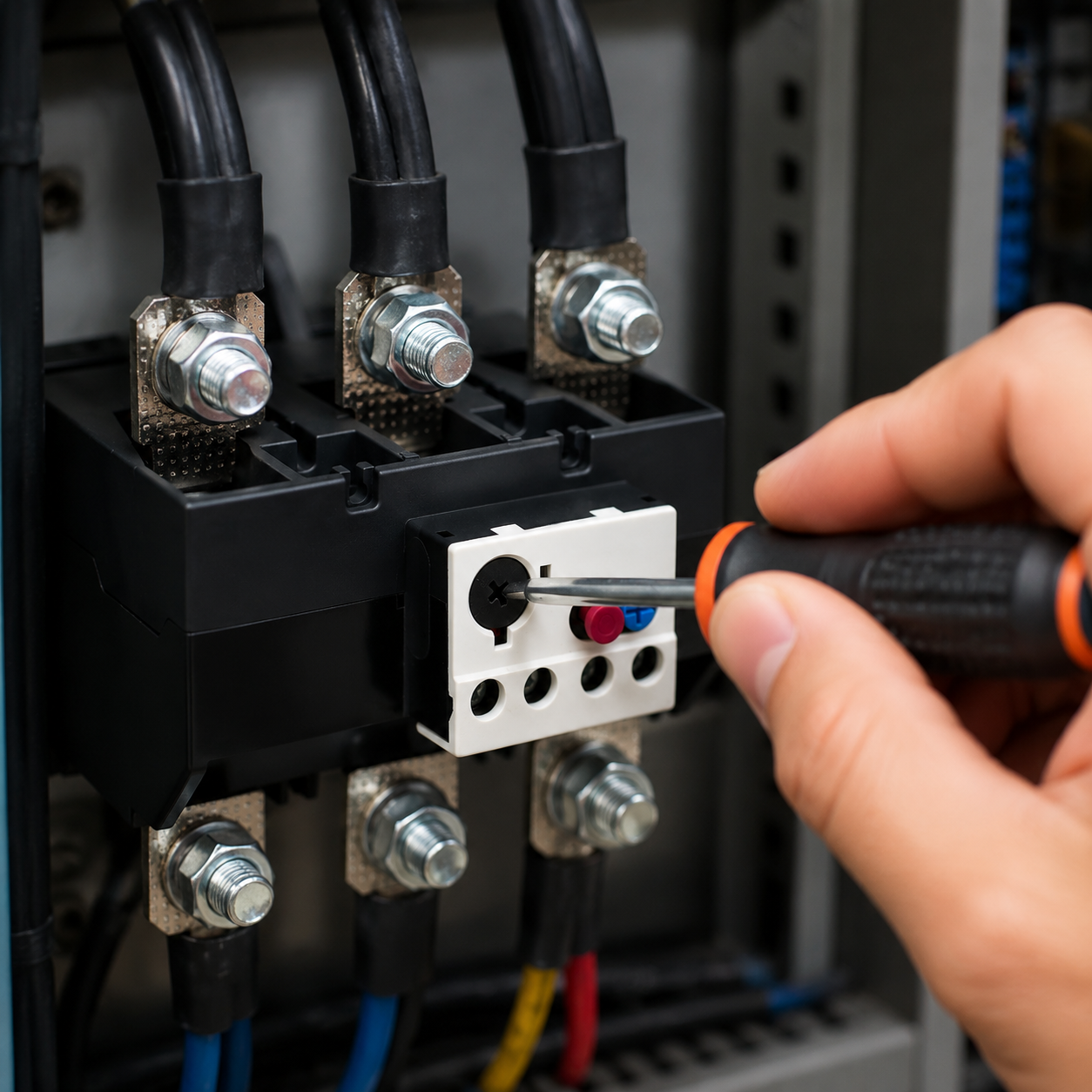

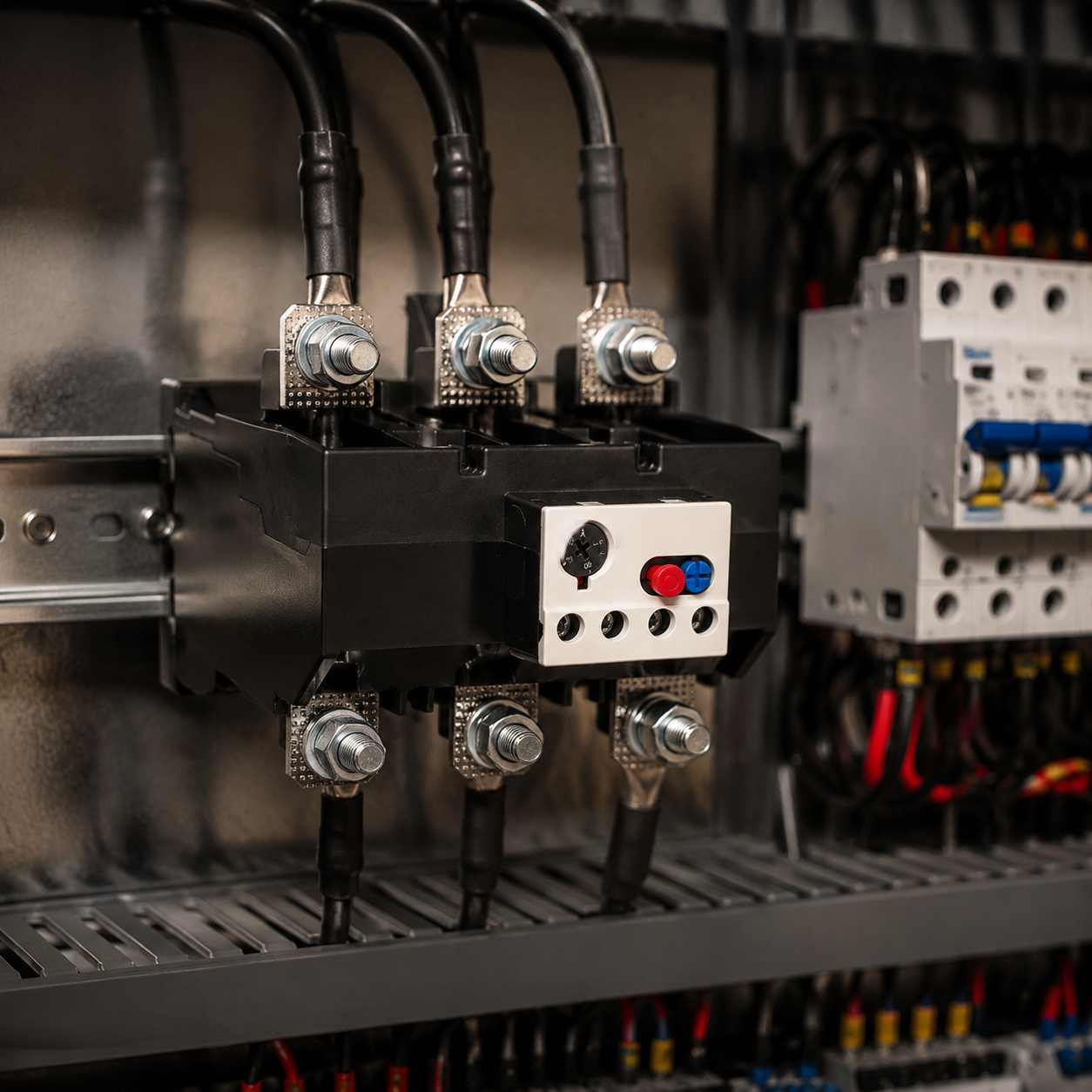

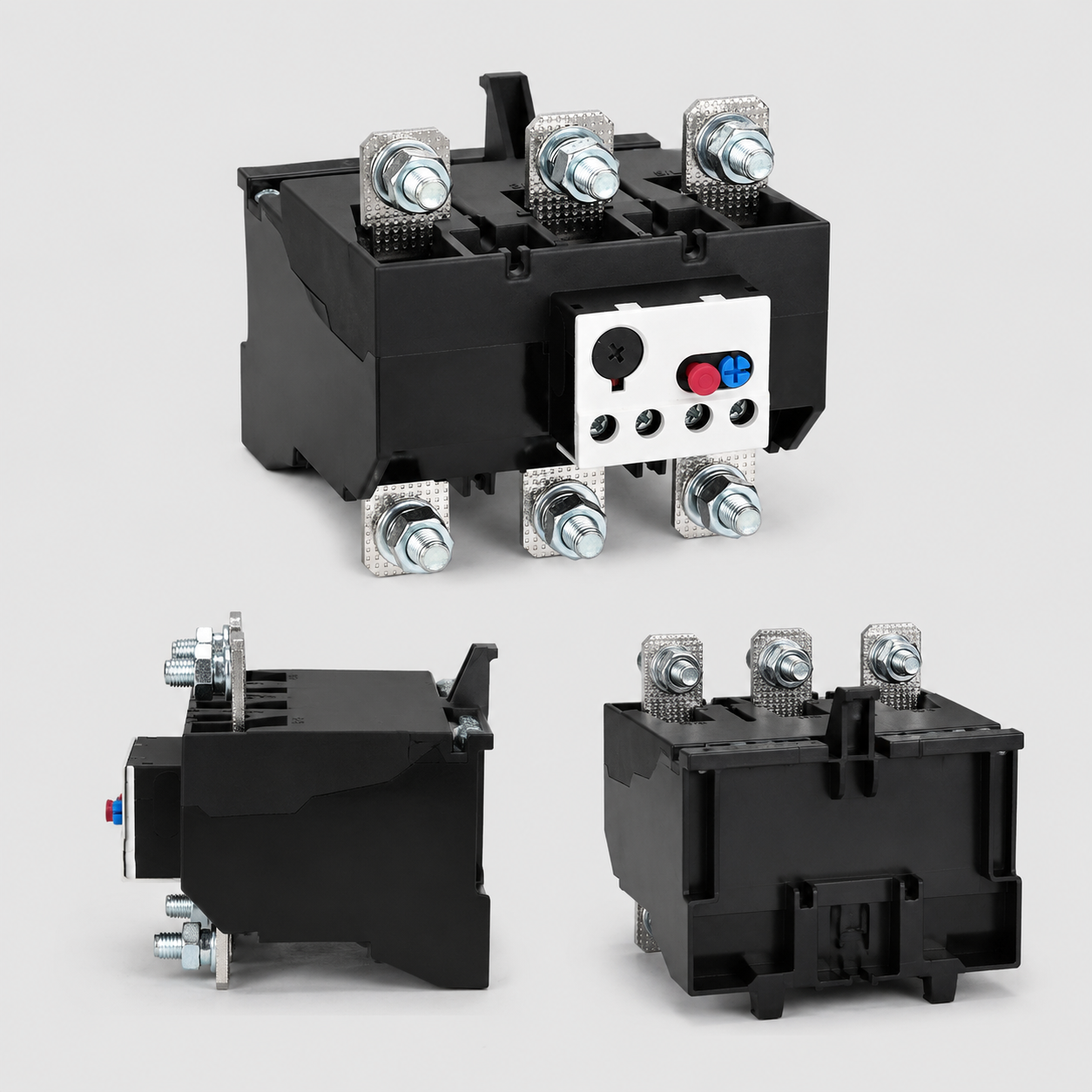

Relay Overload Panas Seri NR4-G

Fungsi dan Penggunaan

Relay beban berlebih NR4-G seri (selanjutnya disebut relay beban berlebih) digunakan untuk perlindungan terhadap beban berlebih dan putus fase pada motor listrik arus bolak-balik yang bekerja secara terus-menerus atau dalam jangka panjang. Relay beban berlebih memiliki fungsi perlindungan putus fase, kompensasi suhu, indikator operasi, serta reset otomatis dan manual. Produk ini dapat diandalkan dalam operasinya. Produk ini sesuai dengan standar: GB/T14048.4, GB/T14048.5, dll. NR4-63G dipasang secara terpisah, sedangkan relay beban berlebih lainnya dipasang dengan kontak CJX1 seri AC.

Parameter Detail

Penyesuaian suhu

Kategori Parameter	Item Parameter	Nilai Parameter
3 Parameter Utama dan Kinerja Teknis	Proyek	NR4-12.5G
	Tingkat Arus	12,5
	Tegangan Isolasi Nominal V	690
	Pelindung Fasa Terputus	Ada
	Reset Manual dan Otomatis	Ada
	Penyesuaian Suhu	Ada
	Indikator Trip	Ada
	Tombol Uji	Ada
	Cara Pemasangan	Dipasang
	Kontak Bantu	1NO+1NC
	Ampere Nominal A	AC-15
		220V
		2,7
		380V
		1,5
		DC-13
		220V
		0,2
	Luas Penampang Kabel mm²	Lingkaran Utama
		Kabel tunggal atau kabel berlapis
		1-2,5
		Kabel halus dengan terminal
		1-2,5
		Sepatu kabel
		M4
		Lingkaran Bantu
		Kabel tunggal atau kabel berlapis
		1-2,5
		Kabel halus dengan terminal
		1-2,5
		Sepatu kabel
		M3,5
		NR4-25G
	Tingkat Arus	25
	Tegangan Isolasi Nominal V	690
	Pelindung Fasa Terputus	Ada
	Reset Manual dan Otomatis	Ada
	Penyesuaian Suhu	Ada
	Indikator Trip	Ada
	Tombol Uji	Ada
	Cara Pemasangan	Dipasang
	Kontak Bantu	1NO+1NC
	Ampere Nominal A	AC-15
		220V
		2,7
		380V
		1,5
		DC-13
		220V
		0,2
	Luas Penampang Kabel mm²	Lingkaran Utama
		Kabel tunggal atau kabel berlapis
		1-4
		Kabel halus dengan terminal
		1-4
		Sepatu kabel
		M4
		Lingkaran Bantu
		Kabel tunggal atau kabel berlapis
		1-2,5
		Kabel halus dengan terminal
		1-2,5
		Sepatu kabel
		M3,5
		NR4-45G
	Tingkat Arus	45
	Tegangan Isolasi Nominal V	690
	Pelindung Fasa Terputus	Ada
	Reset Manual dan Otomatis	Ada
	Penyesuaian Suhu	Ada
	Indikator Trip	Ada
	Tombol Uji	Ada
	Cara Pemasangan	Dipasang
	Kontak Bantu	1NO+1NC
	Ampere Nominal A	AC-15
		220V
		2,7
		380V
		1,5
		DC-13
		220V
	/td>	0.2
	Luas penampang kabel mm²	Sirkuit utama
		Kabel tunggal atau kabel berinti ganda
		1,5-10
		Kabel halus dengan terminal
		1,5-10
		Baut penghubung
		M4
		Sirkuit bantuan
		Kabel tunggal atau kabel berinti ganda
		1-2,5
		Kabel halus dengan terminal
		1-2,5
		Baut penghubung
		M3,5
		NR4-63G
	Derajat arus	63
	Tegangan isolasi nominal V	690
	Pelindungan fase terputus	Ada
	Reset manual dan otomatis	Ada
	Penyesuaian suhu	Ada
	Indikator pemutus	Ada
	Tombol uji	Ada
	Cara pemasangan	Terpisah
	Kontak bantuan	1NO+1NC
	Arus nominal A	AC-15
		220V
		2,7
		380V
		1,5
		DC-13
		220V
		0,2
	Luas penampang kabel mm²	Sirkuit utama
		Kabel tunggal atau kabel berinti ganda
		1-16
		Kabel halus dengan terminal
		1-16
		Baut penghubung
		M5
		Sirkuit bantuan
		Kabel tunggal atau kabel berinti ganda
		1-2,5
		Kabel halus dengan terminal
		1-2,5
		Baut penghubung
		M3,5
		NR4-80G
	Derajat arus	80
	Tegangan isolasi nominal V	1000
	Pelindungan fase terputus	Ada
	Reset manual dan otomatis	Ada
	Penyesuaian suhu	Ada
	Indikator pemutus	Ada
	Tombol uji	Ada
	Cara pemasangan	Terpisah
	Kontak bantuan	1NO+1NC
	Arus nominal A	AC-15
		220V
		2,7
		380V
		1,5
		DC-13
		220V
		0,2
	Luas penampang kabel mm²	Sirkuit utama
		Kabel tunggal atau kabel berinti ganda
		4-35
		Kabel halus dengan terminal
		4-35
		Baut penghubung
		M10
		Sirkuit bantuan
		Kabel tunggal atau kabel berinti ganda
		1-2,5
		Kabel halus dengan terminal
		1-2,5
		Baut penghubung
		M3,5

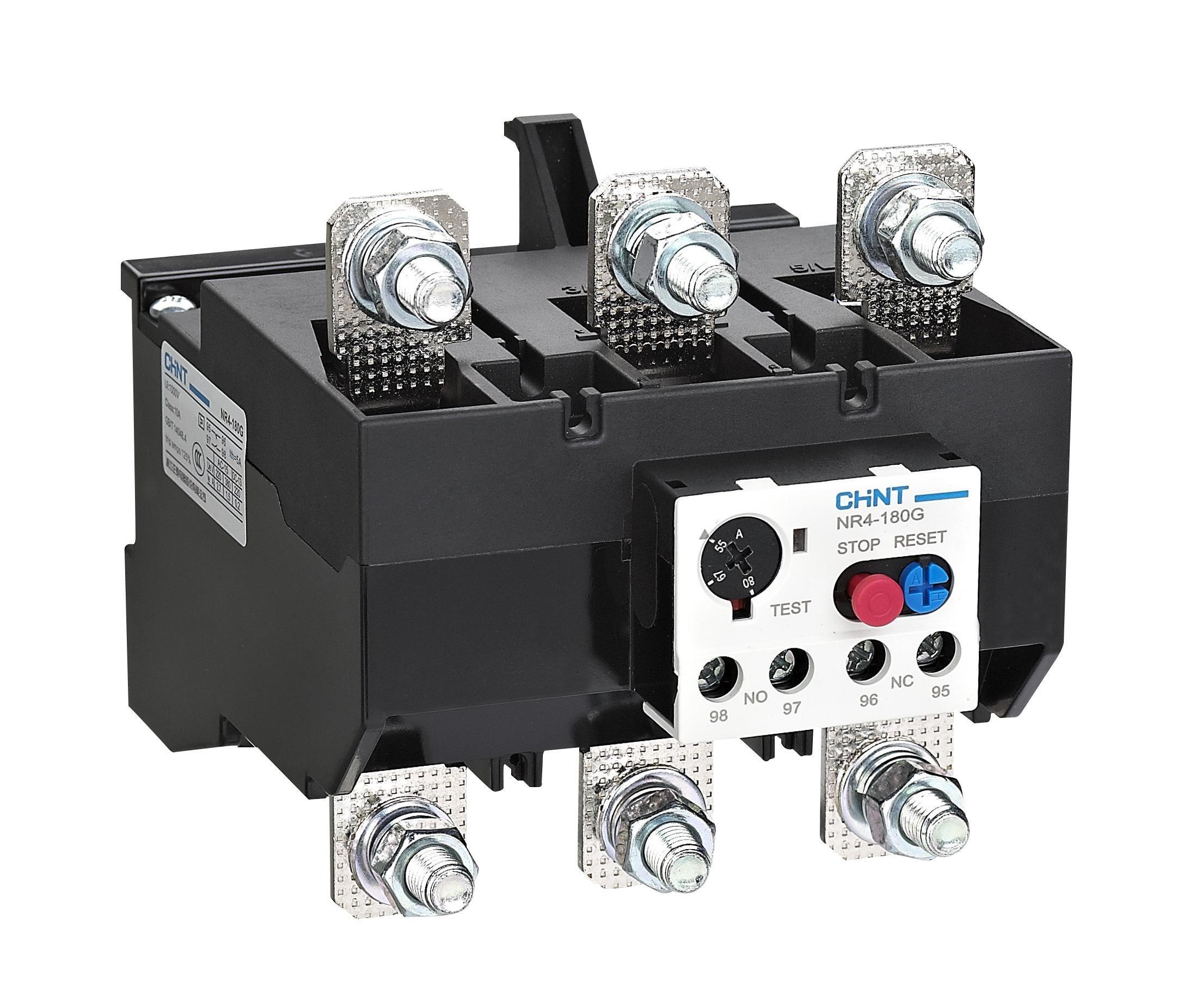

		NR4-180G
	Derajat arus	180
	Tegangan isolasi nominal V	1000
	Pelindungan fase terputus	Ada
	Reset manual dan otomatis	Ada
	Ada
	Indikator pemutus	Ada
	Tombol uji	Ada
	Cara pemasangan	Terpisah
