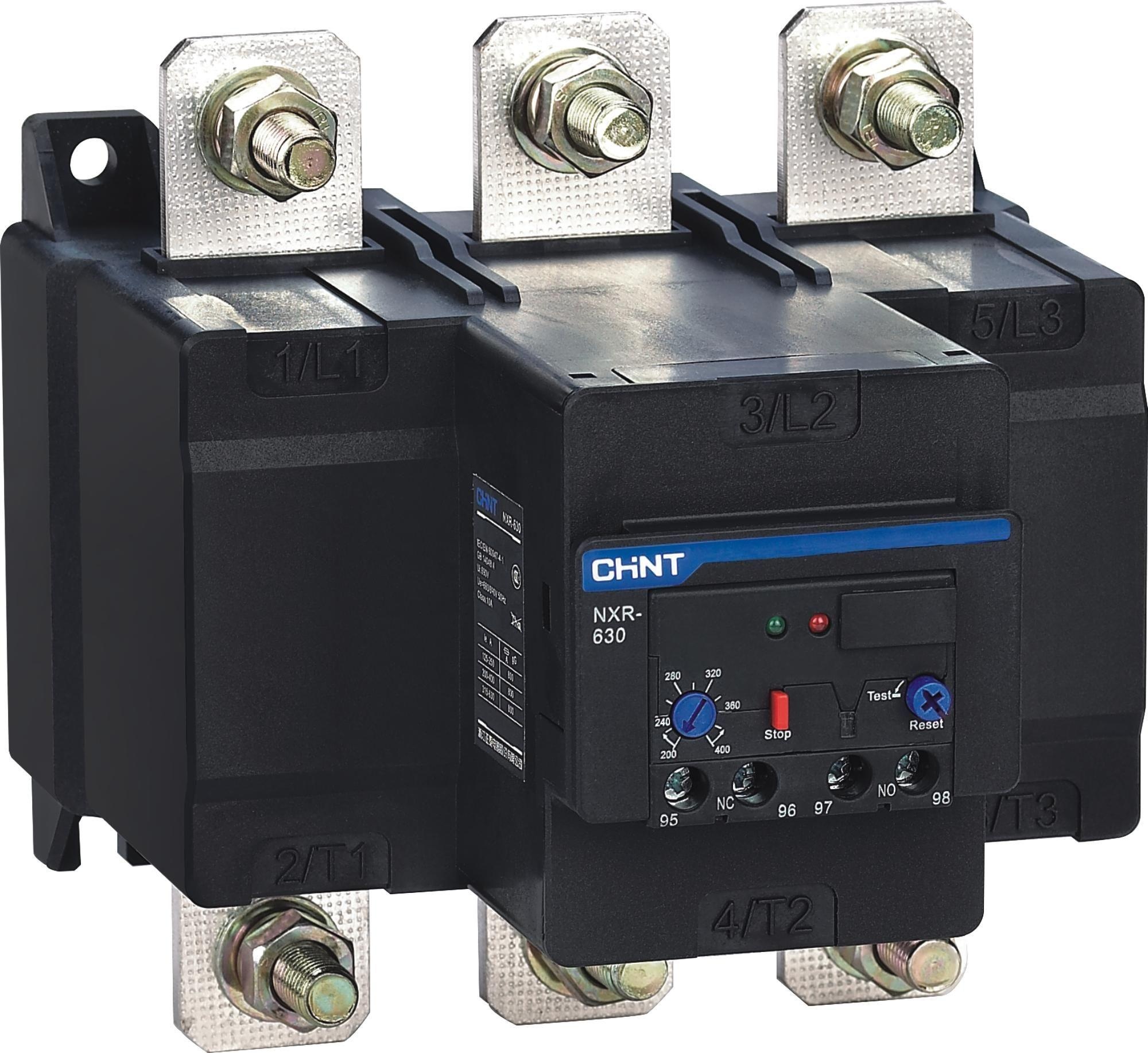

Fungsi dan Penggunaan

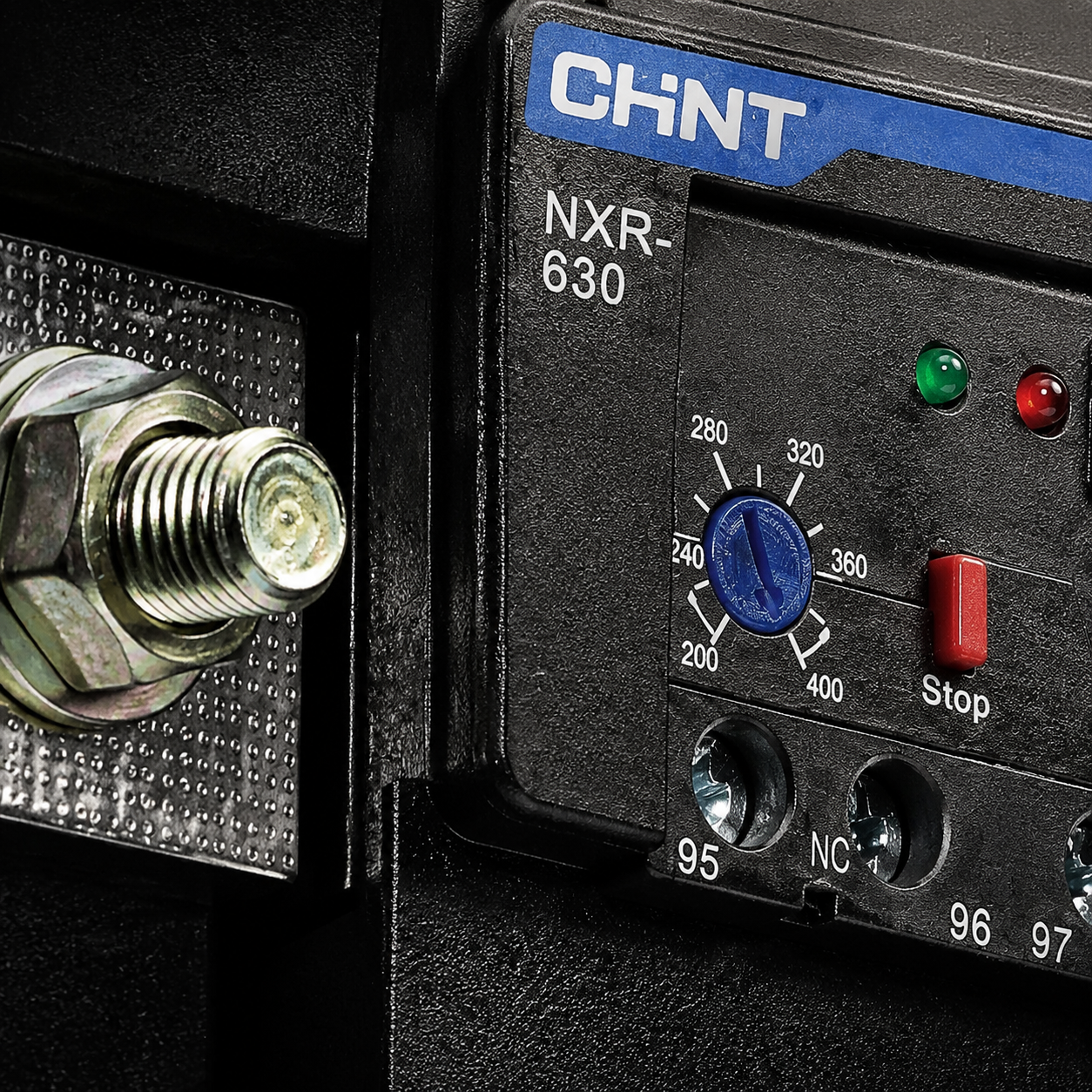

Relay overload termal seri NXR (selanjutnya disebut relay overload) digunakan untuk perlindungan overload dan phasa terputus pada motor listrik arus bolak-balik yang bekerja secara terus-menerus atau berulang dengan frekuensi 50Hz/60Hz, tegangan hingga 690V, dan arus penyetelan 0,1~630A. ● Relay overload juga memiliki kompensasi suhu, indikasi aksi, reset otomatis dan manual, stop serta fungsi uji, performa produk stabil dan andal. Relay overload dapat dipasang dengan kontak atau secara terpisah. ● Sesuai standar: GB/T 14048.4/IEC 60947-4-1, GB/T 14048.5/IEC 60947-5-1.
Deskripsi Lengkap
Parameter:

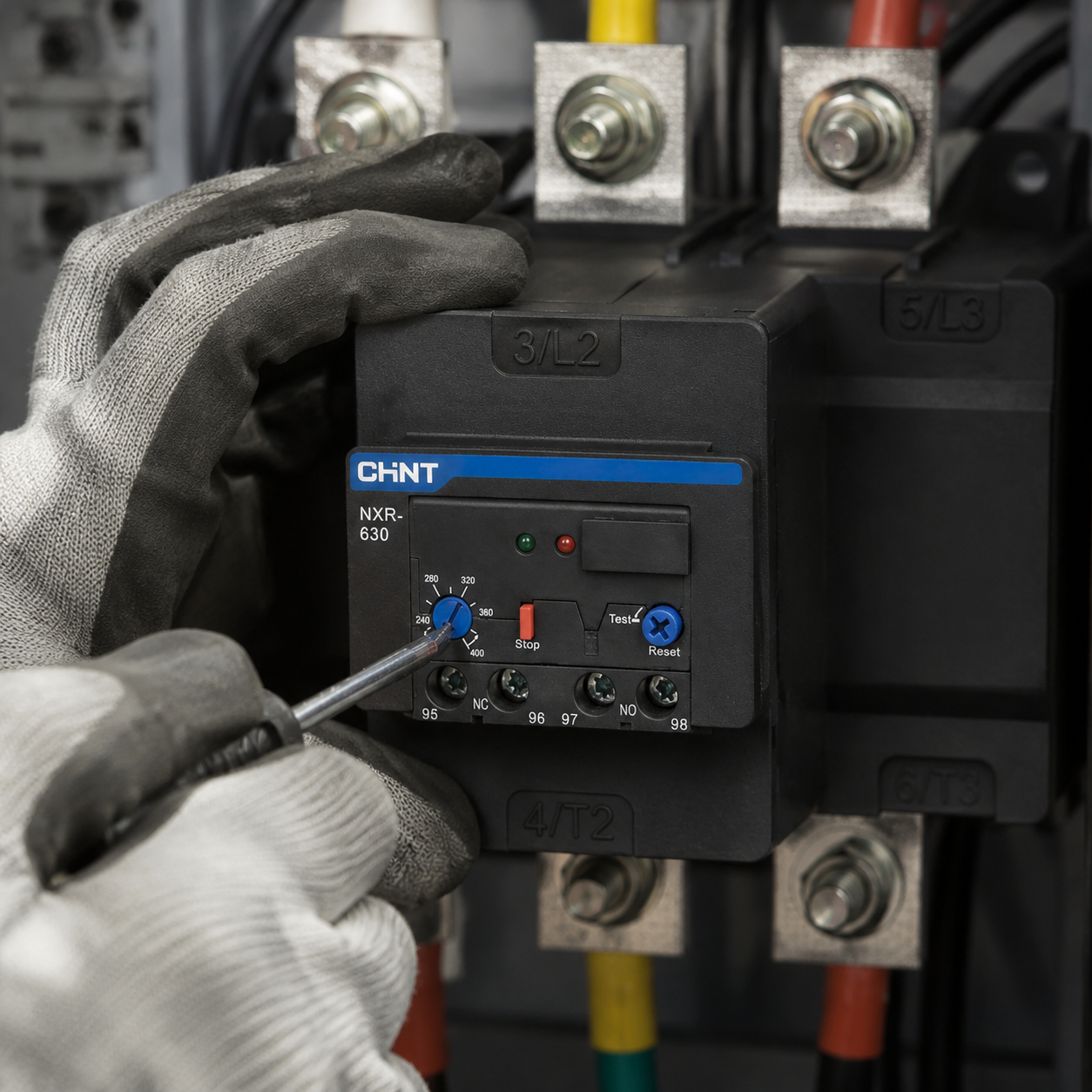

Range arus penyetelan: 0,1~630A
Tingkat trip: 10A

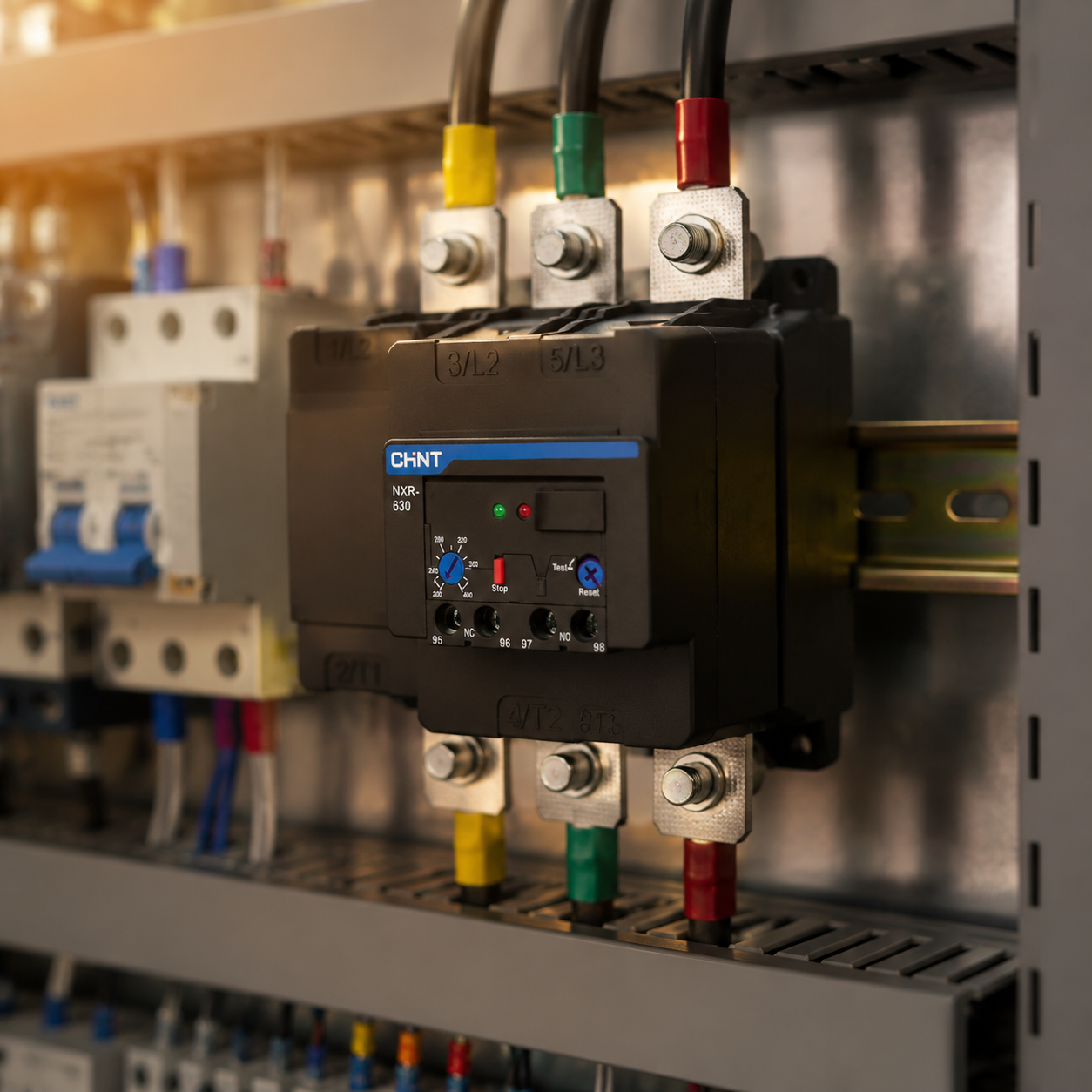

Cara pemasangan: Pemasangan soket, pemasangan mandiri
Keunggulan/Fungsi inti:

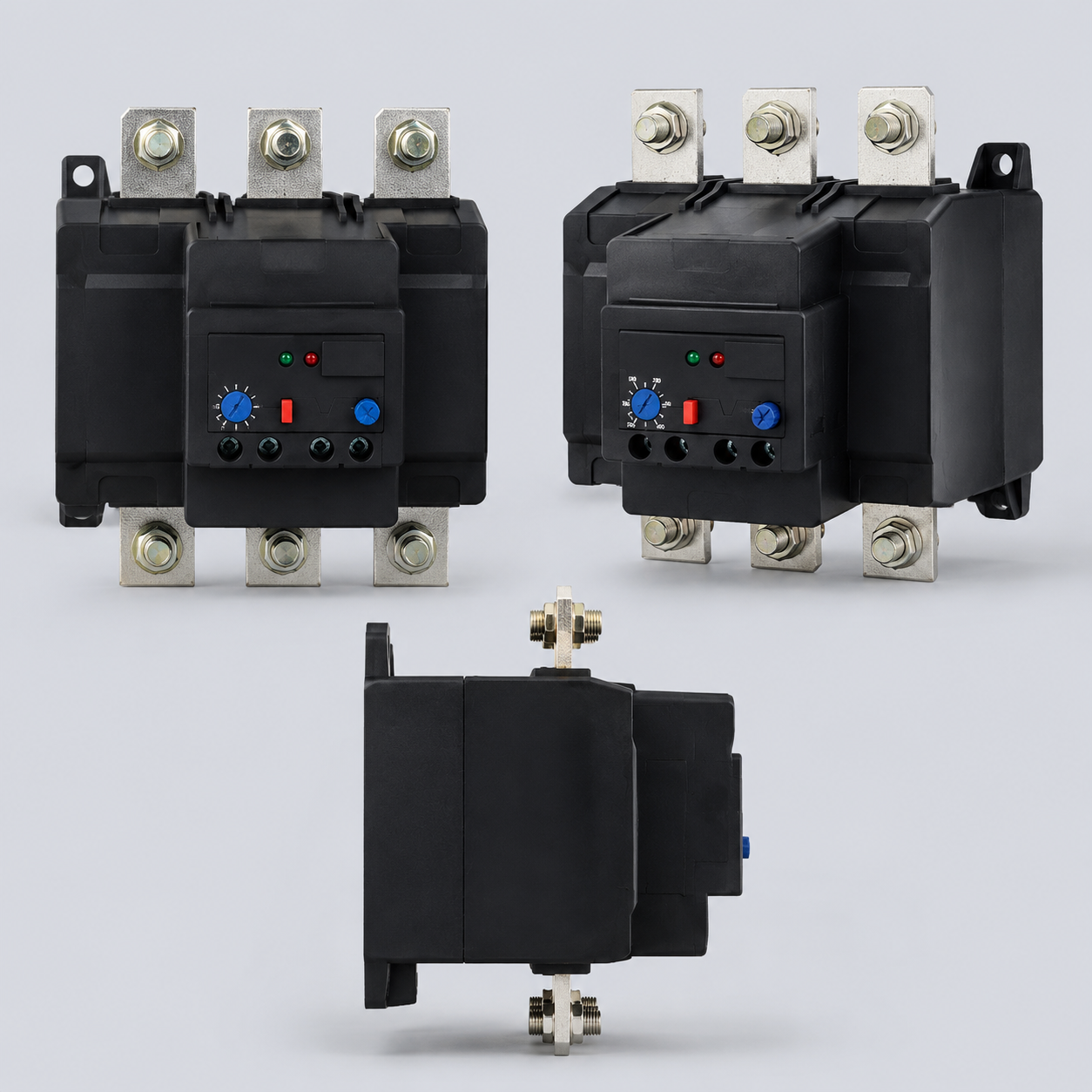

01 6 ukuran arus kasing
Kemampuan lengkap, pemilihan lebih mudah
02 Rentang arus penyetelan lebar
Dapat memenuhi lebih banyak kecocokan beban
03 Desain elektronik
Aksi akurat dan andal, mencegah aksi salah relay
04 Struktur satu bagian
Lebih kuat
Parameter Lengkap
| Kategori Parameter | Parameter | Nilai Parameter |
|---|
| Item | NXR-R12 | 12 25 38 100 200 630 |
| Tegangan isolasi nominal V | 690 | 690 690 690 690 690 |
| Tegangan tahan benturan nominal V | Lingkaran utama | 8000 8000 8000 8000 8000 8000 |
| Lingkaran bantuan | 6000 6000 6000 6000 6000 6000 |
| Kelas pelindungan casing | IP20 (sisi depan) | IP20 (sisi depan) IP20 (sisi depan) IP20 (sisi depan) IP00 IP00 |
| Perlindungan phasa terputus | Ada | Ada Ada Ada Ada Ada |
| Reset manual dan otomatis | Ada | Ada Ada Ada manual manual |
| Kompensasi suhu | Ada | Ada Ada Ada Ada Ada |
| Indikasi trip | Ada | Ada Ada Ada Ada Ada |
| Tombol uji | Ada | Ada Ada Ada Ada Ada |
| Tombol berhenti | Ada | Ada Ada Ada Ada Ada |
| Cara pemasangan | Plug-in | Plug-in Plug-in Plug-in Mandiri Mandiri |
| Kontak bantuan yang tersedia | 1NO+1NC | 1NO+1NC 1NO+1NC 1NO+1NC 1NO+1NC 1NO+1NC |
| Arus nominal AC-15 380V/400V A | 1,5 | 1,5 1,5 1,5 1,5 1,5 |
| Arus nominal DC-13 220V A | 0,2 | 0,2 0,2 0,2 0,2 0,2 |
| Luas penampang kabel mm² | Lingkaran utama | Kabel tunggal atau berstrata 1-4 1-6 4-10 4-35 25-95 50-2×185 |
| | Klem M3,5 M4 M4 M10 M8 M10 |
| | Torsi pengencangan (N·m) 1,2 1,7 1,7 10 10 20 |
| Lingkaran bantuan | Kabel tunggal atau berstrata 1-2,5 1-2,5 1-2,5 1-2,5 1-2,5 1-2,5 |
| | Klem M3,5 M3,5 M3,5 M3,5 M3,5 M3,5 |
| | Torsi pengencangan (N·m) 0,8 0,8 0,8 0,8 1,2 1,2 |
| Kategori Parameter | No. | Rasio arus penyetelan Waktu aksi Kondisi uji |
| Perlindungan overload | 1 | 1,05 Tidak bergerak dalam 2 jam Awal dingin |
| 2 | 1,2 Bergerak dalam 2 jam Awal panas (setelah nomor 1) dimulai |
| 3 | 1,5 Bergerak dalam 2 menit Setelah mencapai keseimbangan panas pada arus penyetelan |
| 4 | 7,2 2s≤Tp≤10s Dimulai dari kondisi dingin |
| Perlindungan phasa terputus | 5 | Sebarang dua fase Fase lainnya Tidak bergerak dalam 2 jam Awal dingin |
| 6 | 1,0 0,9 Bergerak dalam 2 jam Awal panas (setelah nomor 5) dimulai |
