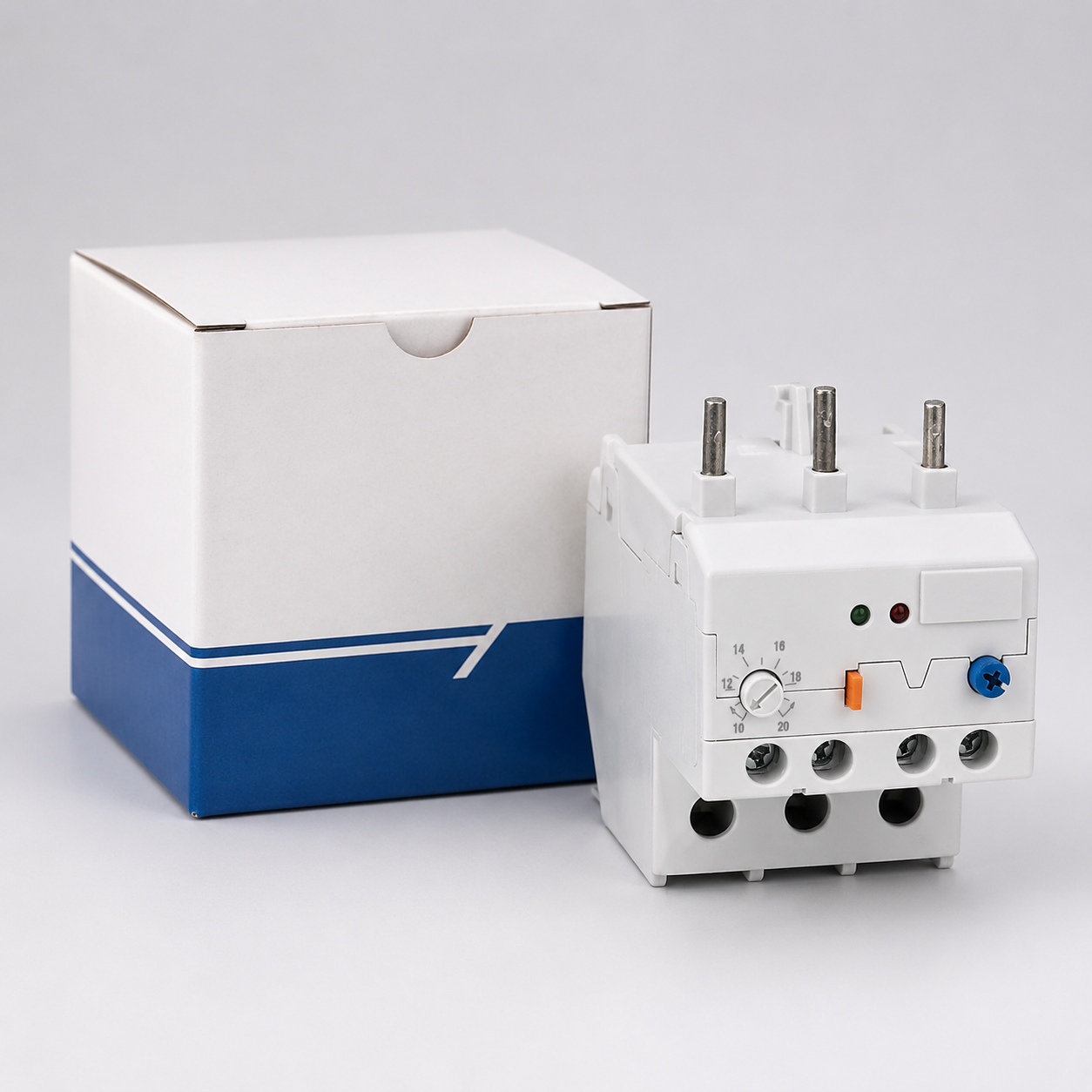

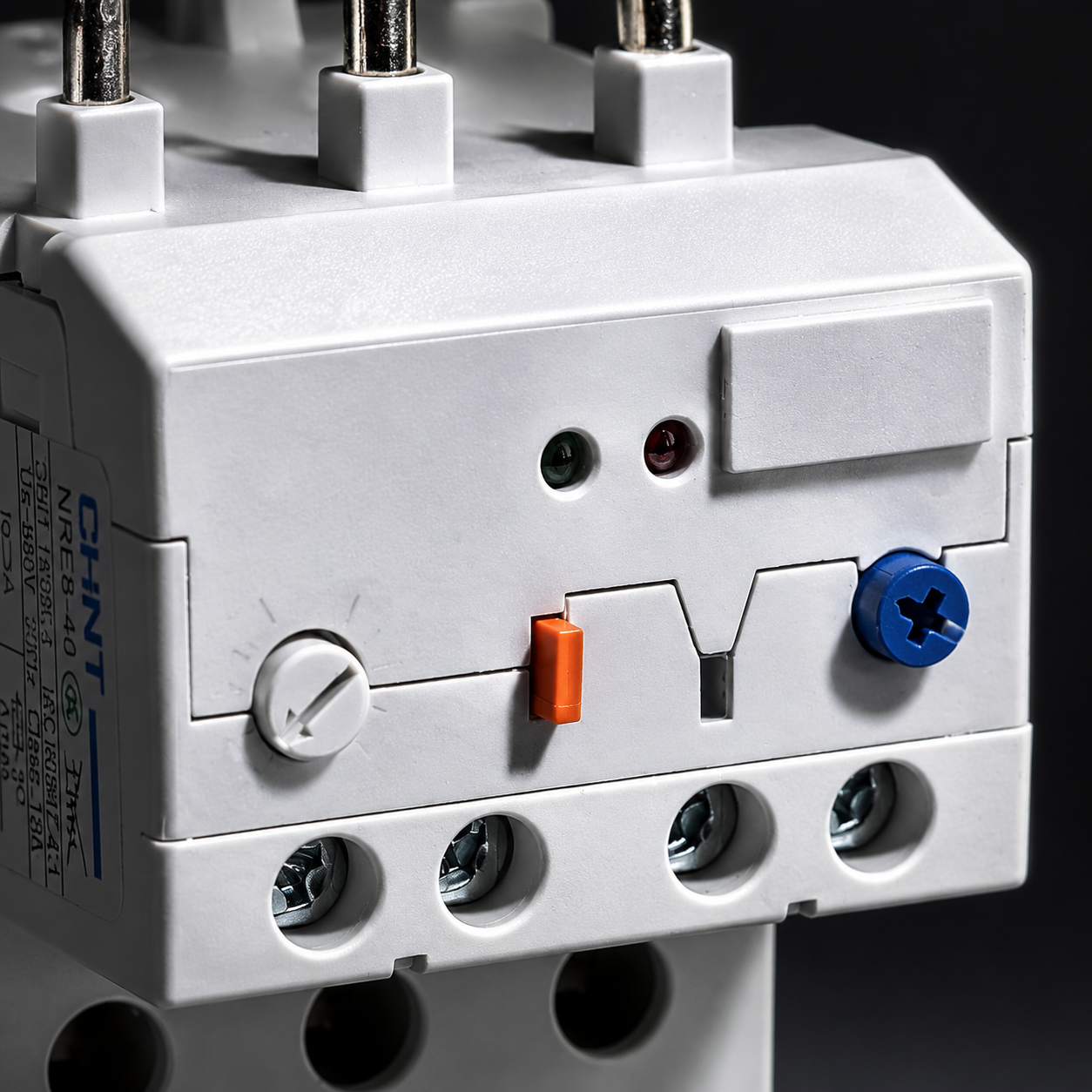

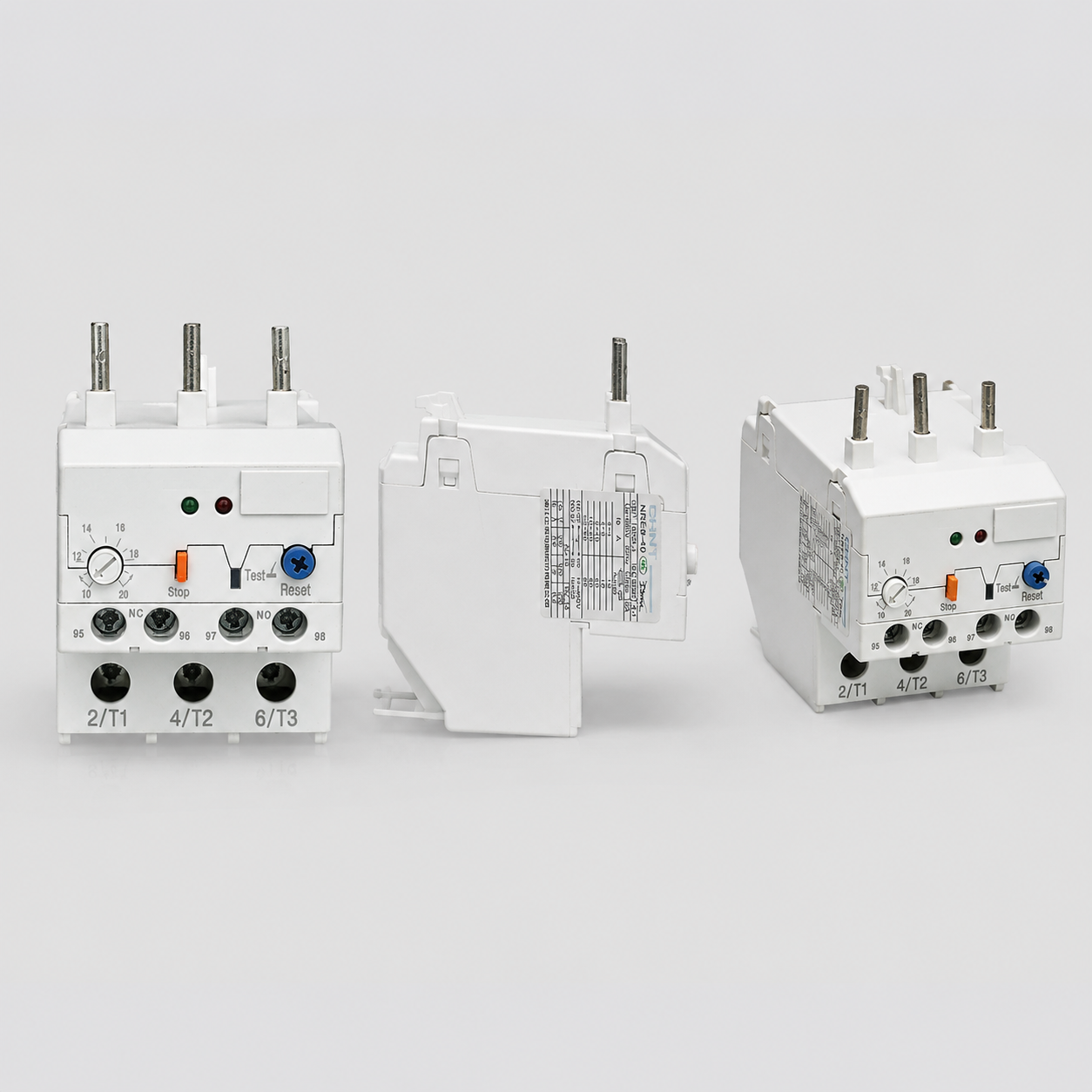

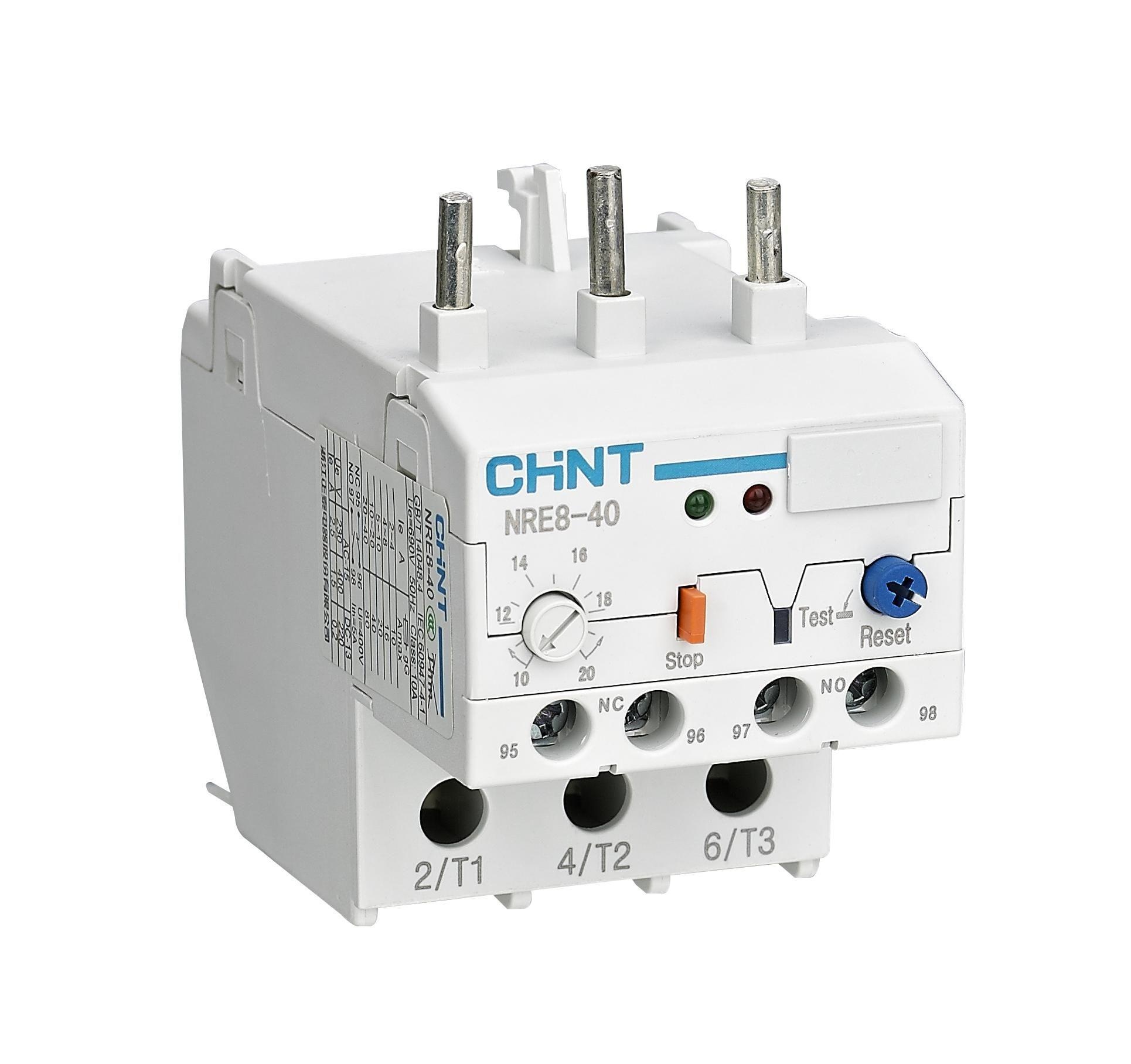

Relay Overload Elektronik NRE8

Kategori produk:: MPCB
Kode produk:: P-413
Model:: NRE8

Fungsi dan penggunaan (skenario aplikasi)

Perangkat listrik untuk kontrol dan perlindungan motor, produk relay termal terutama digunakan (selanjutnya disebut relay) terutama digunakan untuk frekuensi arus bolak-balik 50/60Hz, tegangan kerja nominal 690V atau di bawahnya, arus dalam rentang arus penyetelan yang tercetak pada casing motor, untuk melindungi motor tiga fase dari kelebihan beban dan putus fase

Kejutan saat inquiry

Sorotan produk

Perlindungan beban berlebih yang andal

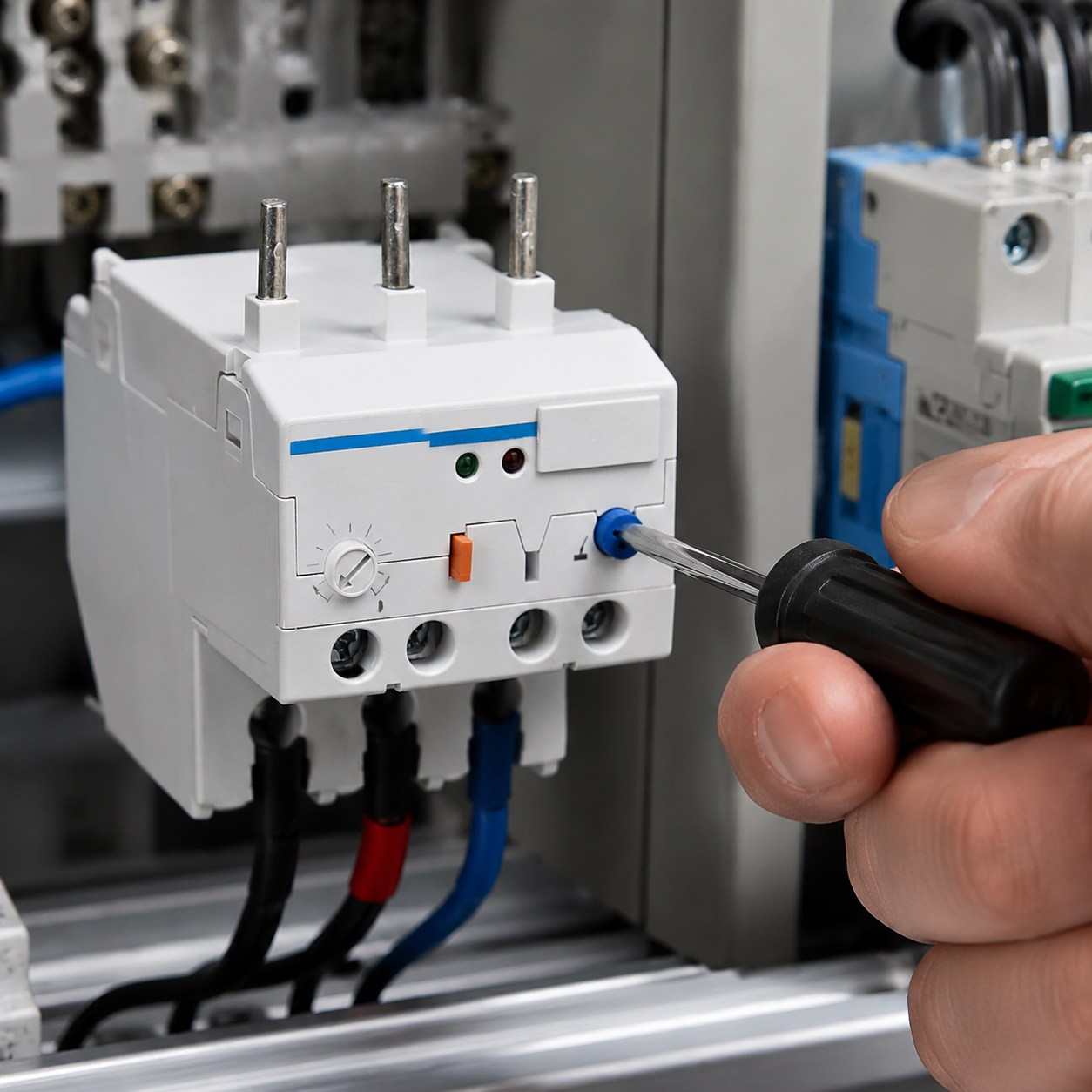

Pemeliharaan dan instalasi yang mudah
Respons kontrol stabil
Kesesuaian Aplikasi Teknik
Beroperasi stabil dan andal

Model

NRE8

Minta Penawaran Chat WhatsApp

Parameter Utama Produk

Kategoriperangkat saklarKategori KeduaKutub Pengaman Motor Listrik

ParameterRentang arus penyetelan: 0,6~100A; Tingkat pemutus: 10A; Cara pemasangan: pemasangan soketKeunggulan/Fitur Inti01 Deteksi arus utama melalui chip mikrokontroler; tindakan lebih akurat, terpengaruh oleh lingkungan lebih sedikit

Detail produk

Fungsi dan Penggunaan

Relay overload elektrik seri NRE8 (selanjutnya disebut relay) terutama digunakan dalam sirkuit dengan frekuensi arus bolak-balik 50/60Hz, tegangan kerja nominal 690V atau di bawahnya, dan arus dalam rentang arus penyetelan yang tercantum pada cangkang, untuk melindungi motor tiga fase terhadap beban berlebih dan putus fase.

Deskripsi Detail

Parameter:
Rentang arus penyetelan: 0,6-100A
Kelas trip: 10A
Cara pemasangan: pemasangan soket

Keunggulan/Fungsi Inti:
01 Mendeteksi arus utama menggunakan chip mikrokontroler
Tindakan lebih akurat, kurang terpengaruh oleh lingkungan

Parameter Detail

Kategori Parameter	Parameter	Nilai Parameter
4.1 Sirkuit Utama	Tegangan isolasi nominal	AC690V
	Frekuensi nominal	50/60Hz
4.2 Sirkuit Bantu	Tegangan isolasi nominal	AC400V
	Frekuensi nominal	50/60Hz
	Kelas penggunaan	AC-15, A00, DC-13
	Tegangan kerja nominal (V)	230, 400, 220
	Arus kerja nominal (A)	2,5, 1,5, 0,2
	Arus panas yang ditetapkan (A)	5
4.3 Kabel penghubung sirkuit utama	Jenis kabel	Kabel tembaga dengan isolasi PVC atau kabel tembaga
	Parameter luas penampang dan panjang	Lihat Tabel 2
Kategori Parameter	Parameter	Nilai Parameter
Kategori Relay	Rentang Arus (A)	Luas Penampang Kabel (mm²) Panjang (m) Jumlah
	I ≤ 8	1 1 1
	8 < I ≤ 12	1,5 1 1
	12 < I ≤ 20	2,5 1 1
	20 < I ≤ 25	4,0 1 1
	25 < I ≤ 32	6,0 1 1
	32 < I ≤ 50	10 1 1
	50 < I ≤ 65	16 1 1
	65 < I ≤ 85	25 1 1
	85 < I ≤ 115	35 1 1
