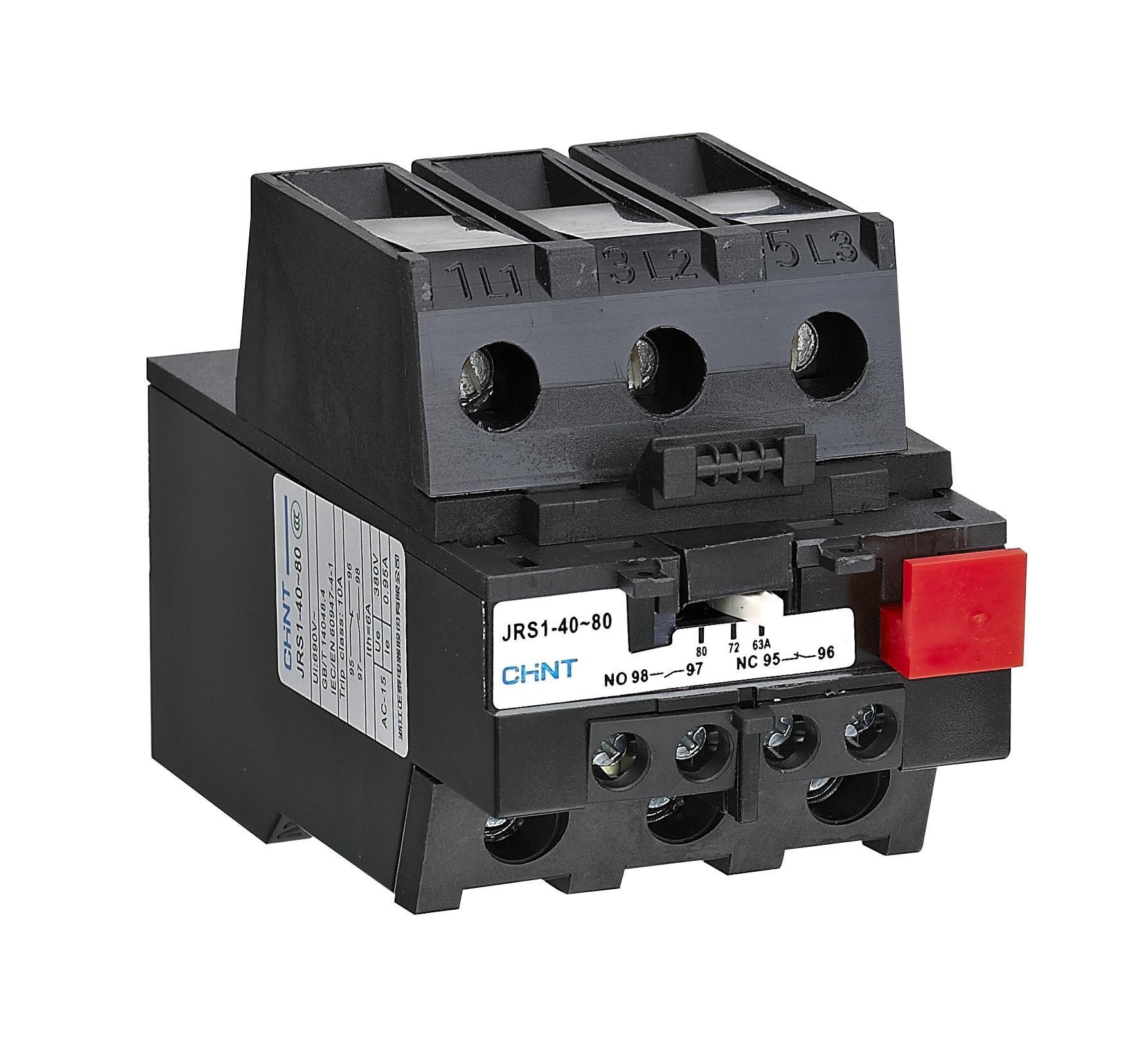

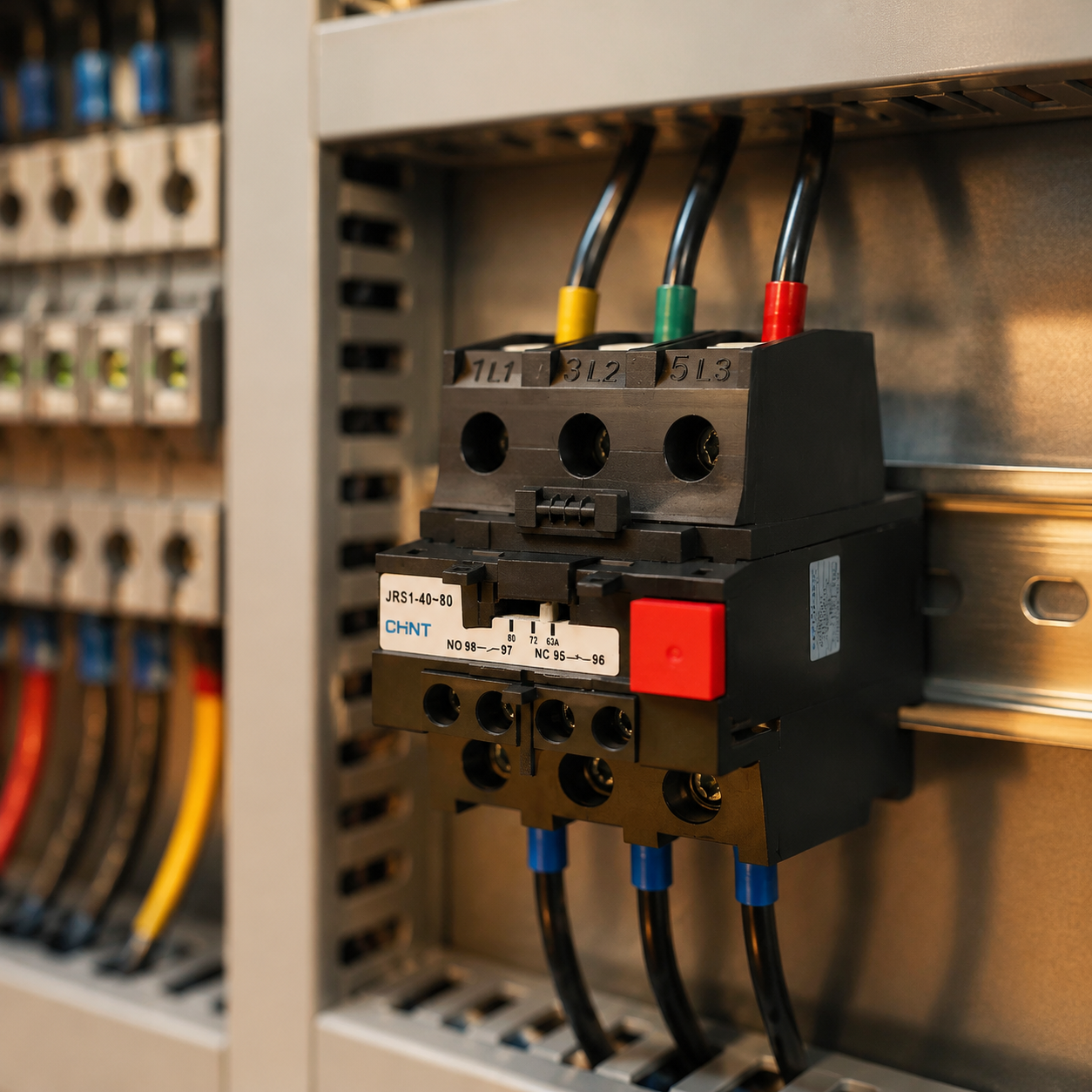

Fungsi dan Penggunaan
Relay termal seri JRS1 (selanjutnya disebut relay termal) terutama digunakan dalam rangkaian dengan frekuensi arus bolak-balik 50Hz/60Hz, tegangan kerja nominal 690V dan di bawahnya, serta arus 0,1A hingga 80A, sebagai perlindungan terhadap beban berlebih dan putus fase untuk motor tiga fase. Relay termal memiliki fungsi perlindungan fase terputus, kompensasi suhu, indikasi operasi, reset manual, dan fungsi berhenti (fungsi reset manual dan berhenti diimplementasikan melalui tombol yang sama), produk ini dapat beroperasi secara andal. Relay termal dapat dipasang dengan kontak atau secara terpisah. Sesuai standar: GB/T 14048.4, IEC 60947-4-1, dll. Saat dipasang dalam bentuk kombinasi, model relay termal yang sesuai adalah JRS1-09~25, JRS1-09~25X, JRS1-40~80, JRS1-40~80X, sedangkan saat dipasang secara terpisah (dengan baut), model relay termal yang sesuai adalah JRS1-40~80/F.

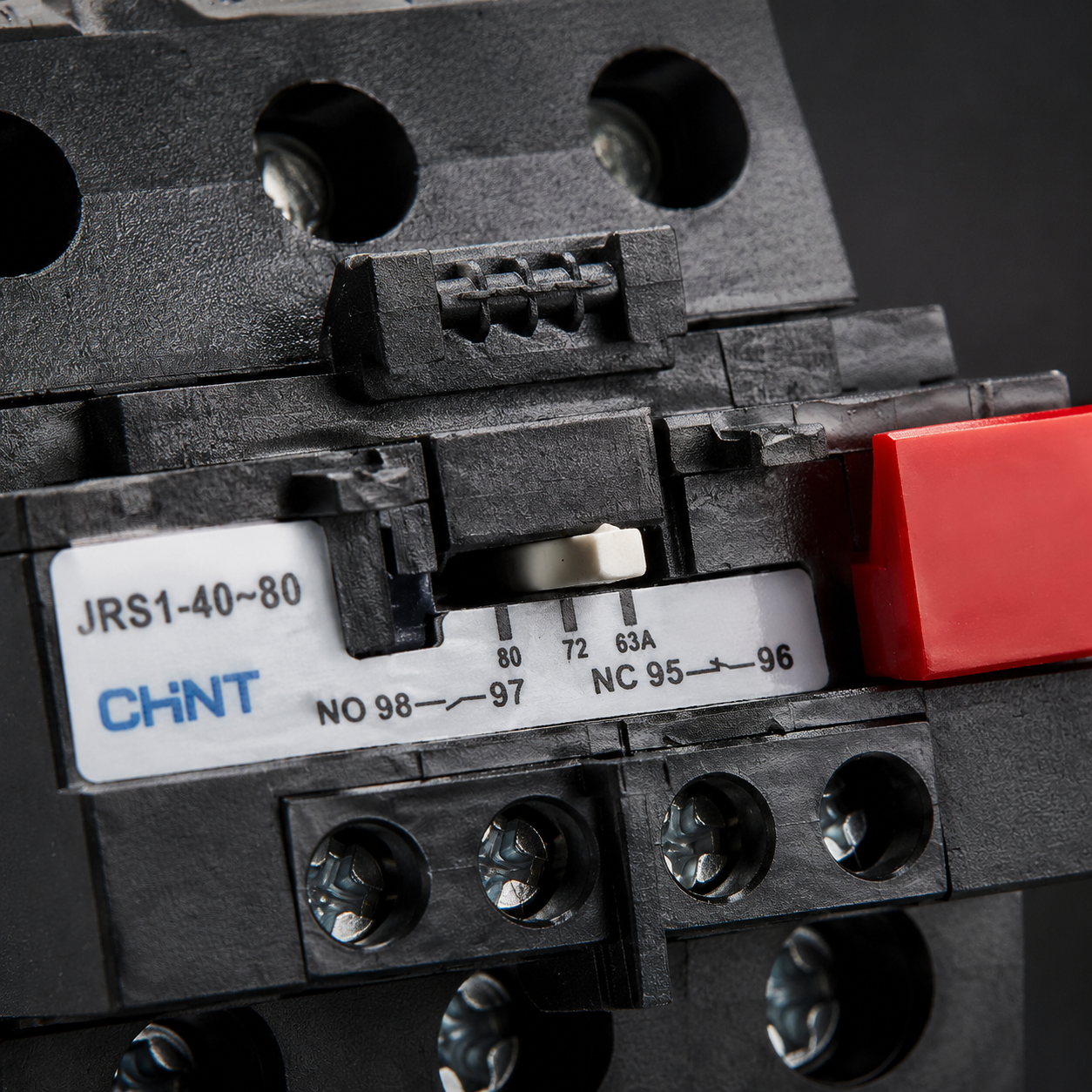

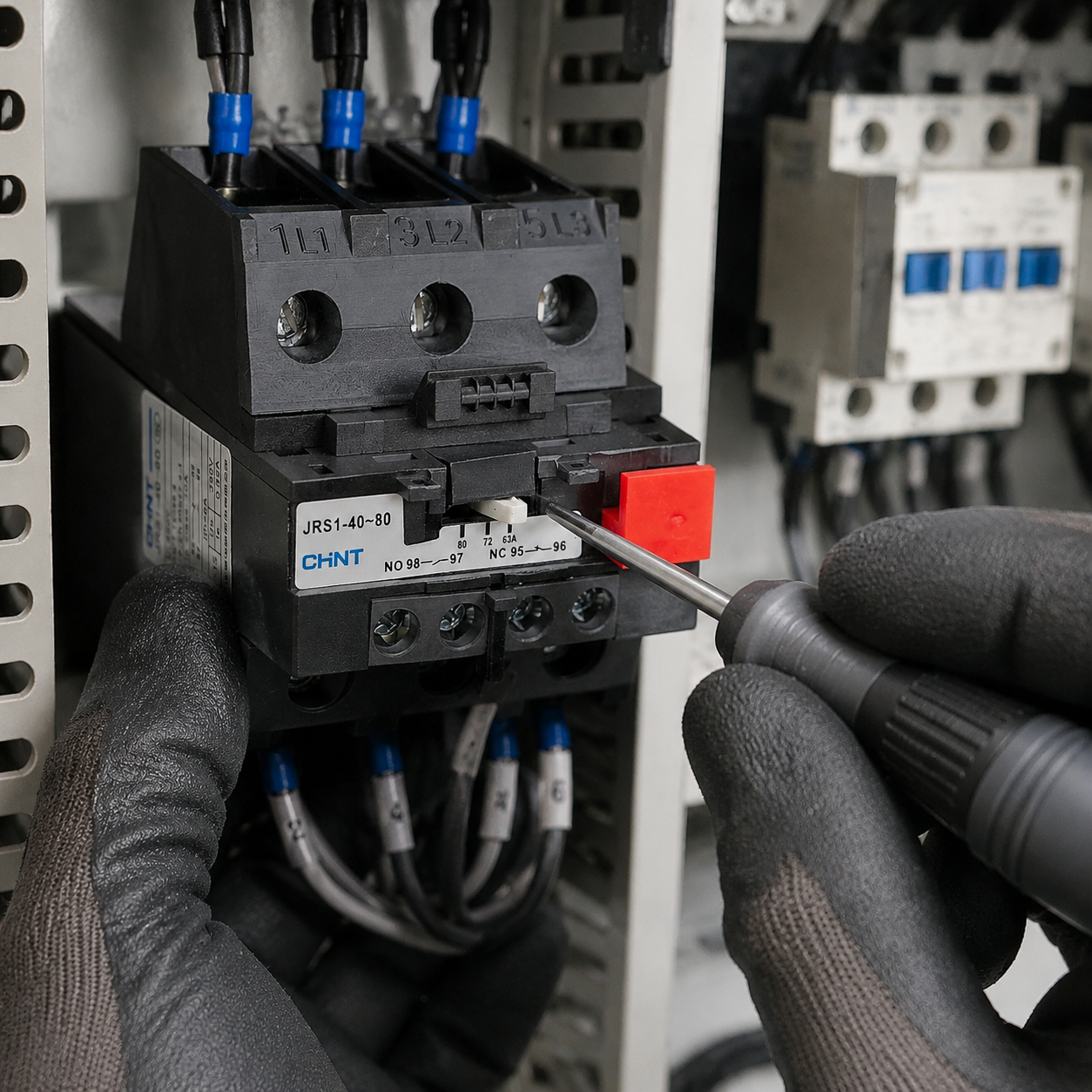

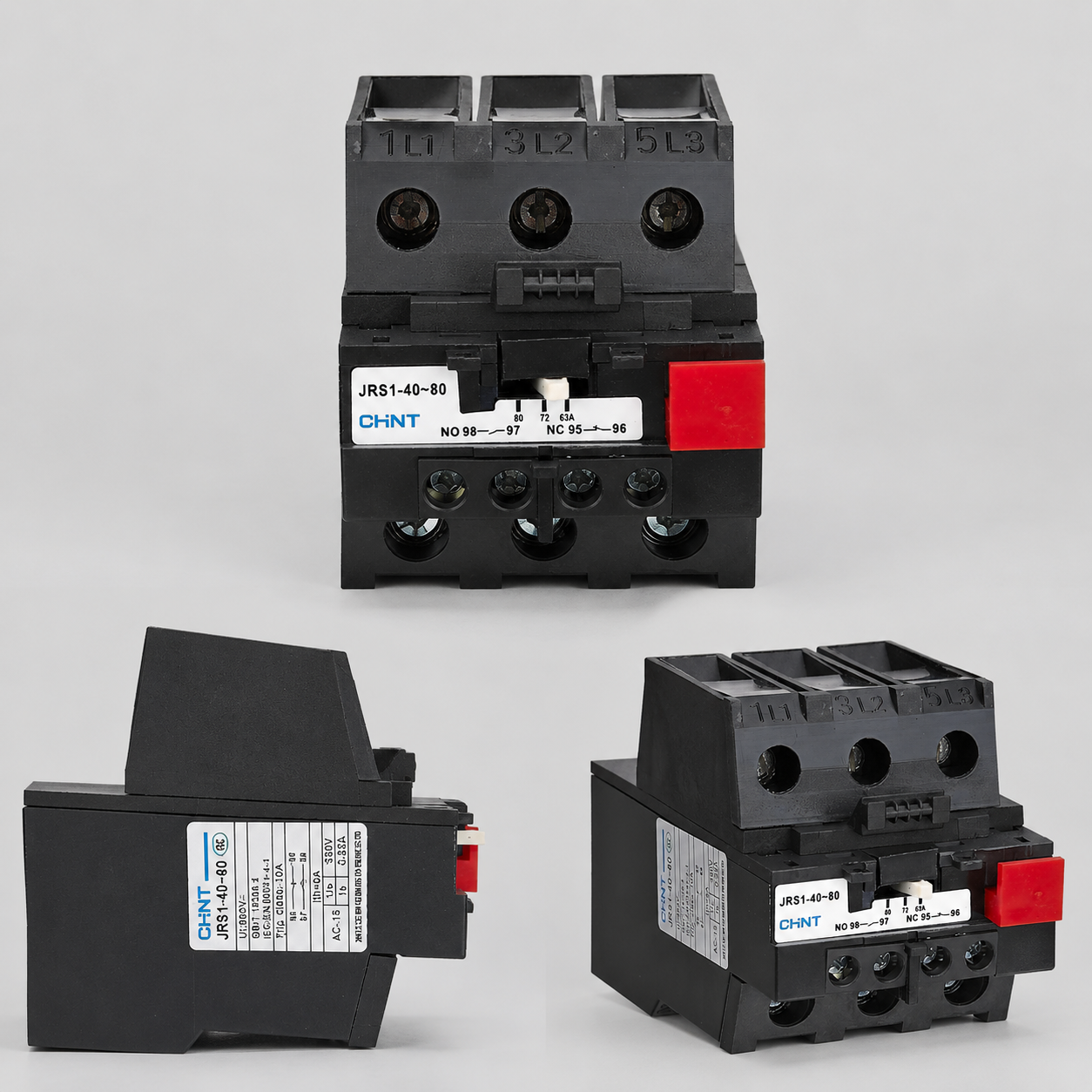

Penjelasan Rinci
Parameter:
Tegangan kerja nominal: 0,1~80A
Kelas trip: 10A
Tegangan isolasi nominal: 690V
Parameter Rinci
| Kategori Parameter | Nama Parameter | Nilai Parameter |
|---|
| JRS1-09~25 | JRS1-09~25X JRS1-40~80 JRS1-40~80X |
| Parameter Sistem | Perlindungan Fase Terputus | Ada Ada Ada Ada |
| Cara Reset | Manual Manual Manual Manual |
| Kompensasi Suhu | Ada Ada Ada Ada |
| Indikasi Trip | Ada Ada Ada Ada |
| Fungsi Uji | Ada Ada Ada Ada |
| Tombol Berhenti | Ada Ada Ada Ada |
| Kelas Trip | 10A 10A 10A 10A |
| Jangkauan Arus Penyetelan (A) | 0,1~25 0,1~25 23~80 23~80 |
| Dudukan Pemasangan yang Cocok | Dudukan Kabel JRS1-09-25 Tidak Ada Dudukan Kabel JRS1-40-80 Tidak Ada |
| Kelas Perlindungan Kasing | IP00 |
| Mode Kerja Nominal | Mode kerja delapan jam, mode kerja terus-menerus |
| Tegangan Isolasi Nominal Ui(V) | 690 690 690 690 |
| Tegangan Tahan Impuls Nominal Uimp(kV) | 6 6 6 6 |
| Loop Bantu | Ith A | 6 6 6 6 |
| AC-15 | 380V, 0,95A 380V, 0,95A 380V, 0,95A 380V, 0,95A |
| Jenis Kontak Bantu | 1NO+1NC 1NO+1NC 1NO+1NC 1NO+1NC |
| Kode Spesifikasi Sekering yang Cocok | gG-10A gG-10A gG-10A gG-10A |
| Tegangan Isolasi Nominal Ui(V) | 380 380 380 380 |
| Tegangan Tahan Impuls Nominal Uimp(kV) | 6 6 6 6 |
