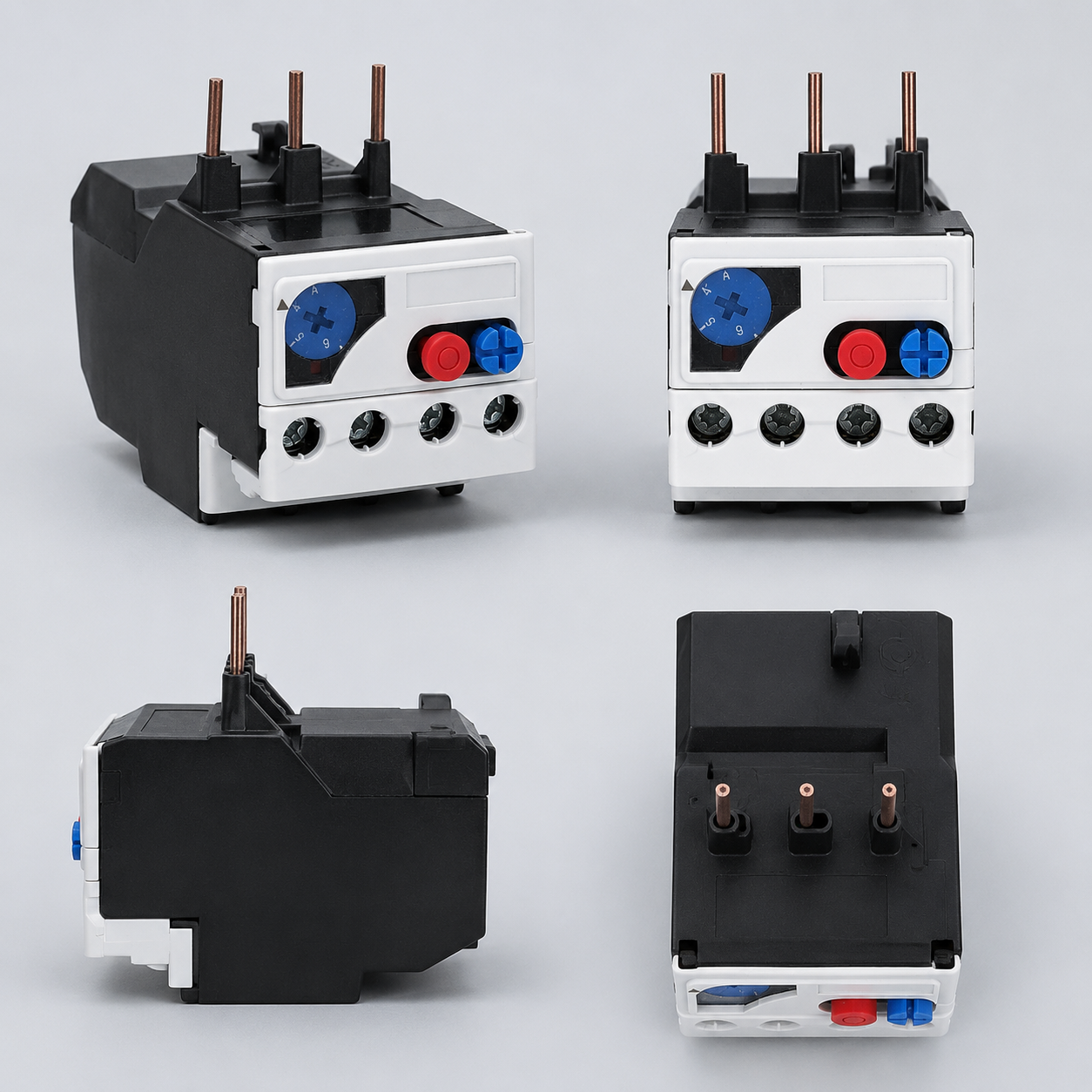

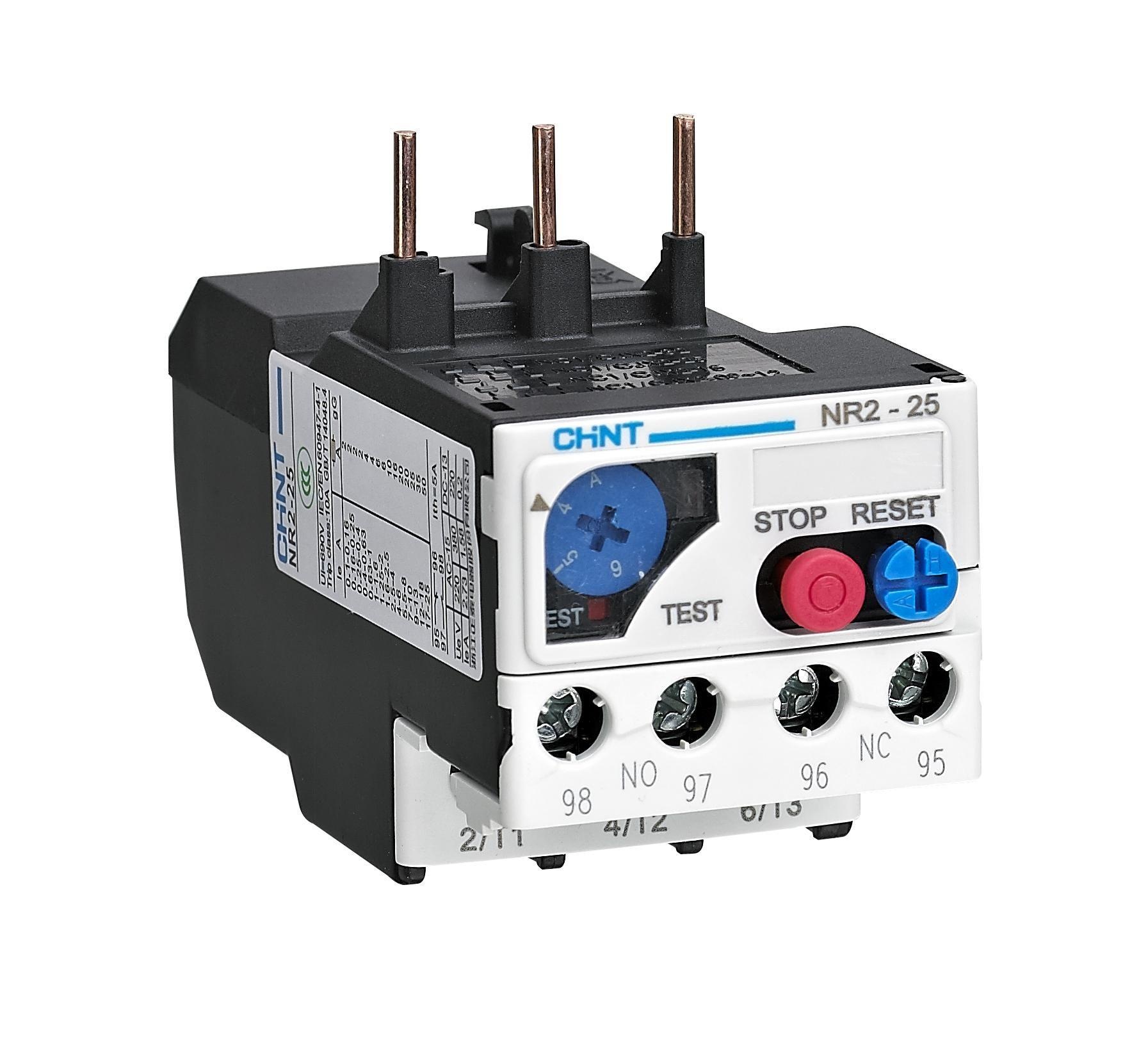

Fungsi dan Penggunaan

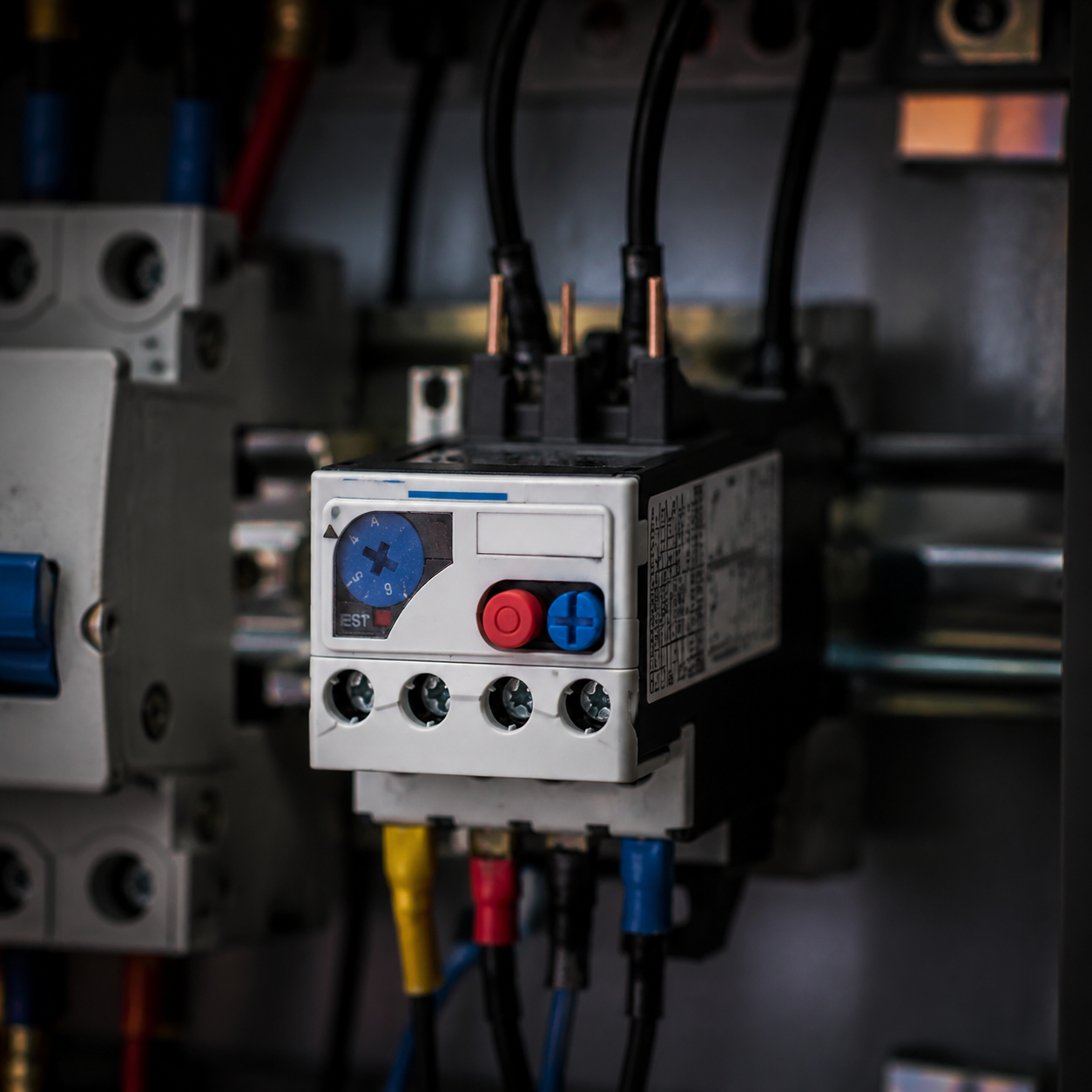

Relay overload termal seri NR2 (selanjutnya disebut relay overload) digunakan untuk perlindungan overload dan phasa terputus pada motor listrik arus bolak balik yang bekerja secara terus-menerus atau dalam jangka waktu lama, dengan frekuensi 50Hz/60Hz, tegangan hingga 690V, dan arus (0,1-150)A.
Deskripsi Detail
Parameter:
Jenis arus: 13/25/36/93/150/200/630

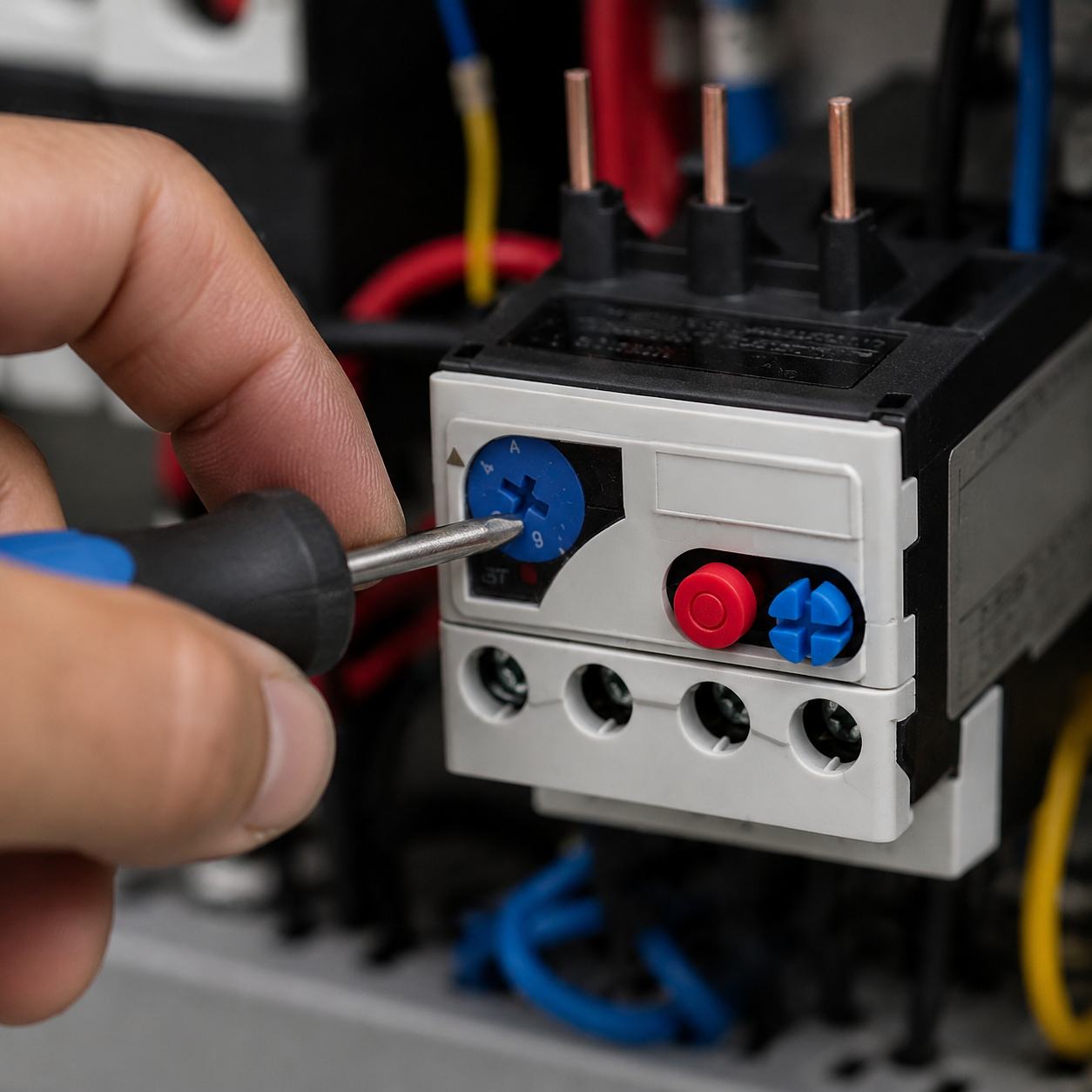

Bidang pengaturan arus: 0,1~630A
Cara pemasangan: kombinasi, terpisah
Keunggulan/Fungsi Inti:

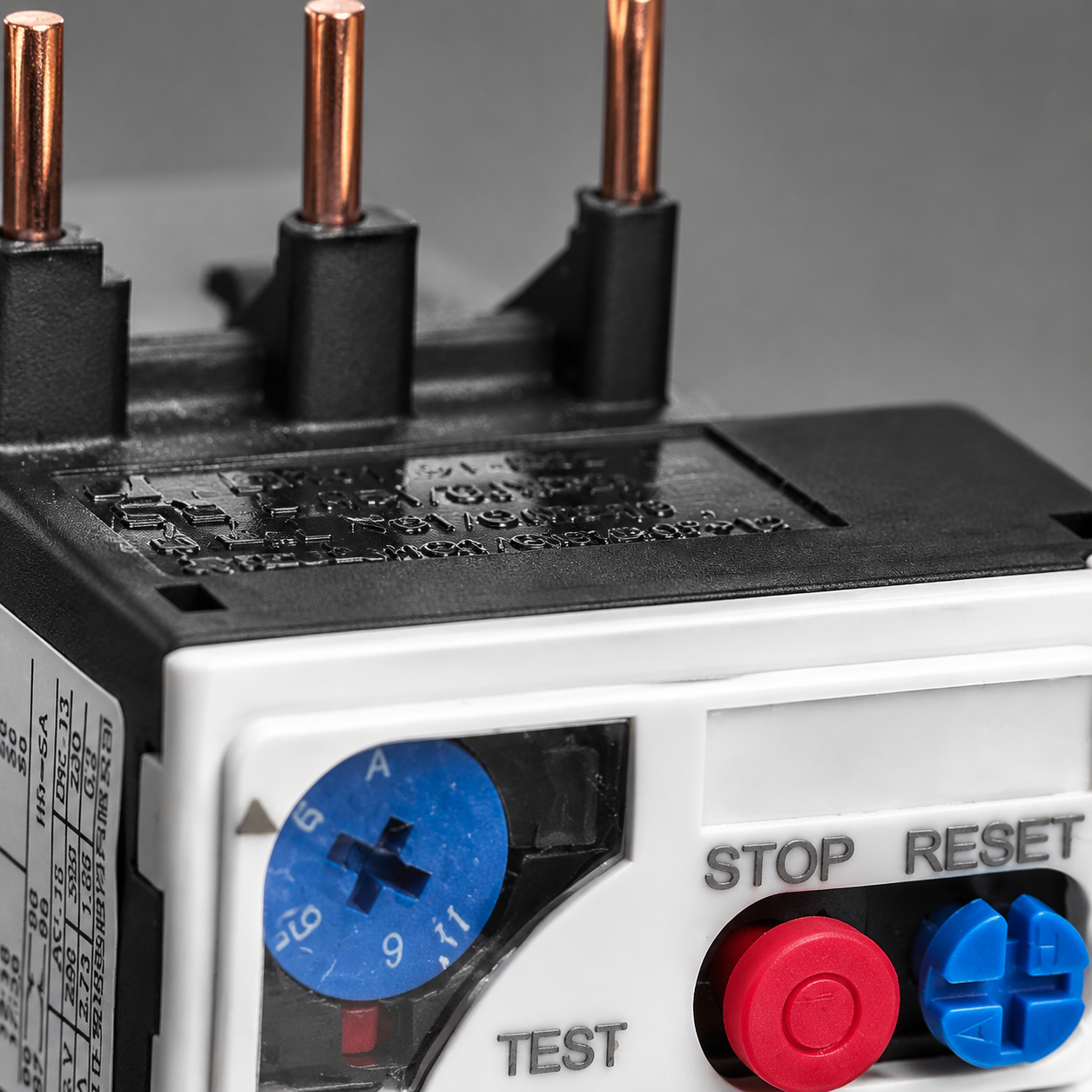

01 Tiga fase double logam, memiliki perlindungan phasa terputus, memiliki mekanisme aksi, memiliki mekanisme uji
Parameter Detail
| Kategori Parameter | Item Parameter | Nilai Parameter |
|---|
| Tingkat Arus | NR2-11.5 | 13 |
| NR2-25 | 25 |
| NR2-36 | 36 |
| NR2-93 | 93 |
| NR2-150 | 150 |
| Tegangan Isolasi Terkait V | NR2-11.5 | 690 |
| NR2-25 | 690 |
| NR2-36 | 690 |
| NR2-93 | 690 |
| NR2-150 | 690 |
| Tegangan Tahan Impuls Terkait V | NR2-11.5 | 6000 |
| NR2-25 | 6000 |
| NR2-36 | 6000 |
| NR2-93 | 6000 |
| NR2-150 | 6000 |
| Kelas Perlindungan Casing | NR2-11.5 | IP20 (Sisi Depan) |
| NR2-25 | IP20 (Sisi Depan) |
| NR2-36 | IP20 (Sisi Depan) |
| NR2-93 | IP20 (Sisi Depan) |
| NR2-150 | IP00 |
| Pelindungan Putus Fasa | NR2-11.5 | Ada |
| NR2-25 | Ada |
| NR2-36 | Ada |
| NR2-93 | Ada |
| NR2-150 | Ada |
| Reset Manual dan Otomatis | NR2-11.5 | Ada |
| NR2-25 | Ada |
| NR2-36 | Ada |
| NR2-93 | Ada |
| NR2-150 | Ada |
| Kompensasi Suhu | NR2-11.5 | Ada |
| NR2-25 | Ada |
| NR2-36 | Ada |
| NR2-93 | Ada |
| NR2-150 | Ada |
| Indikator Trip | NR2-11.5 | Ada |
| NR2-25 | Ada |
| NR2-36 | Ada |
| NR2-93 | Ada |
| NR2-150 | Ada |
| Tombol Uji | NR2-11.5 | Ada |
| NR2-25 | Ada |
| NR2-36 | Ada |
| NR2-93 | Ada |
| NR2-150 | Ada |
| Tombol Berhenti | NR2-11.5 | Ada |
| NR2-25 | Ada |
| NR2-36 | Ada |
| NR2-93 | Ada |
| NR2-150 | Ada |
| Cara Pemasangan | NR2-11.5 | Insert |
| NR2-25 | Insert |
| NR2-36 | Insert |
| NR2-93 | Insert |
| NR2-150 | Insert |
| Saklar Bantu | NR2-11.5 | 1NO+NC |
| NR2-25 | 1NO+NC |
| NR2-36 | 1NO+NC |
| NR2-93 | 1NO+NC |
| NR2-150 | 1NO+NC |
| Arus Terukur AC-15 220V A | NR2-11.5 | 2.73 |
| NR2-25 | 2.73 |
| NR2-36 | 2.73 |
| NR2-93 | 2.73 |
| NR2-150 | 2.73 |
| Arus Terukur AC-15 380V A | NR2-11.5 | 1.58 |
| NR2-25 | 1.58 |
| NR2-36 | 1.58 |
| NR2-93 | 1.58 |
| NR2-150 | 1.58 |
| Arus Terukur DC-12 220V A | NR2-11.5 | 0.2 |
| NR2-25 | 0.2 |
| NR2-36 | 0.2 |
| NR2-93 | 0.2 |
| NR2-150 | 0.2 |
| Jenis penampang kabel mm² | Lilitan utama kabel tunggal atau berkonduktor | NR2-11.5 1-4 |
| NR2-25 | 1-4 |
| NR2-36 | 4-10 |
| NR2-93 | 4-35 |
| NR2-150 | 25-50 |
| Lilitan bantuan kabel tunggal atau berkonduktor | NR2-11.5 1-2.5 |
| NR2-25 | 1-2.5 |
| NR2-36 | 1-2.5 |
| NR2-93 | 1-2.5 |
| NR2-150 | 1-2.5 |
| Klem kabel | NR2-11.5 M3.5 |
| NR2-25 | M4 |
| NR2-36 | M10 |
| NR2-93 | M6/M8 |
| NR2-150 | M3.5 |
