Fungsi dan Penggunaan

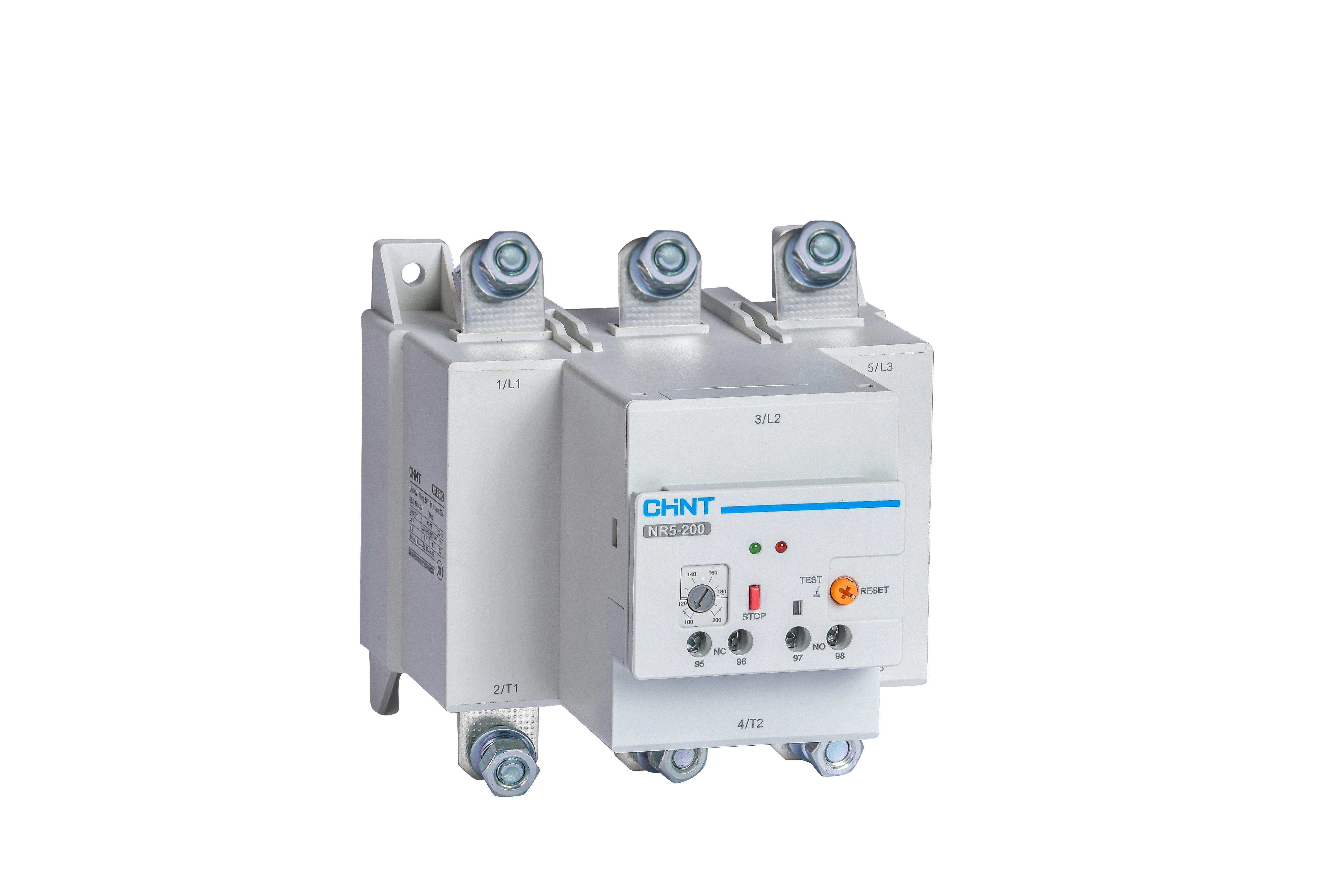

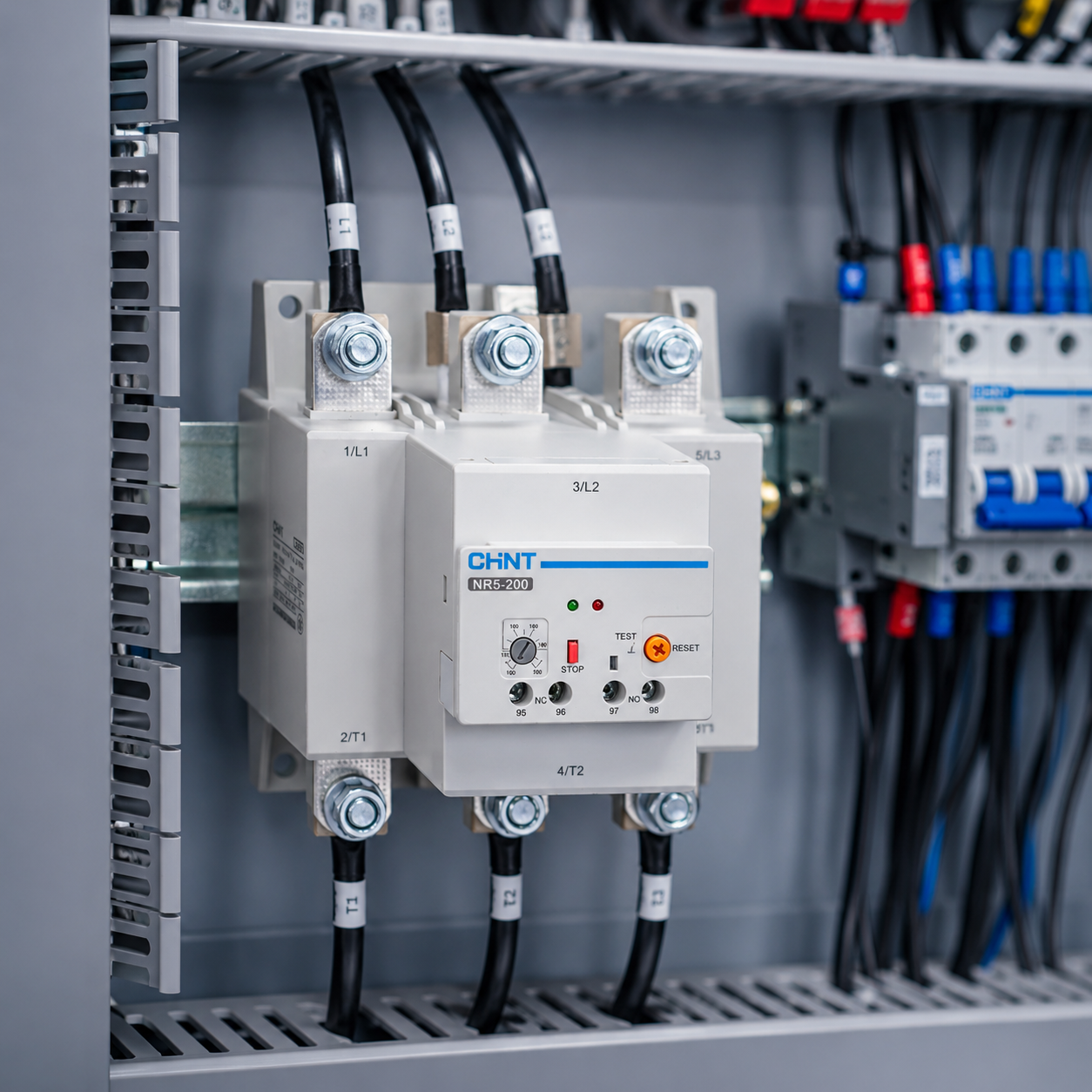

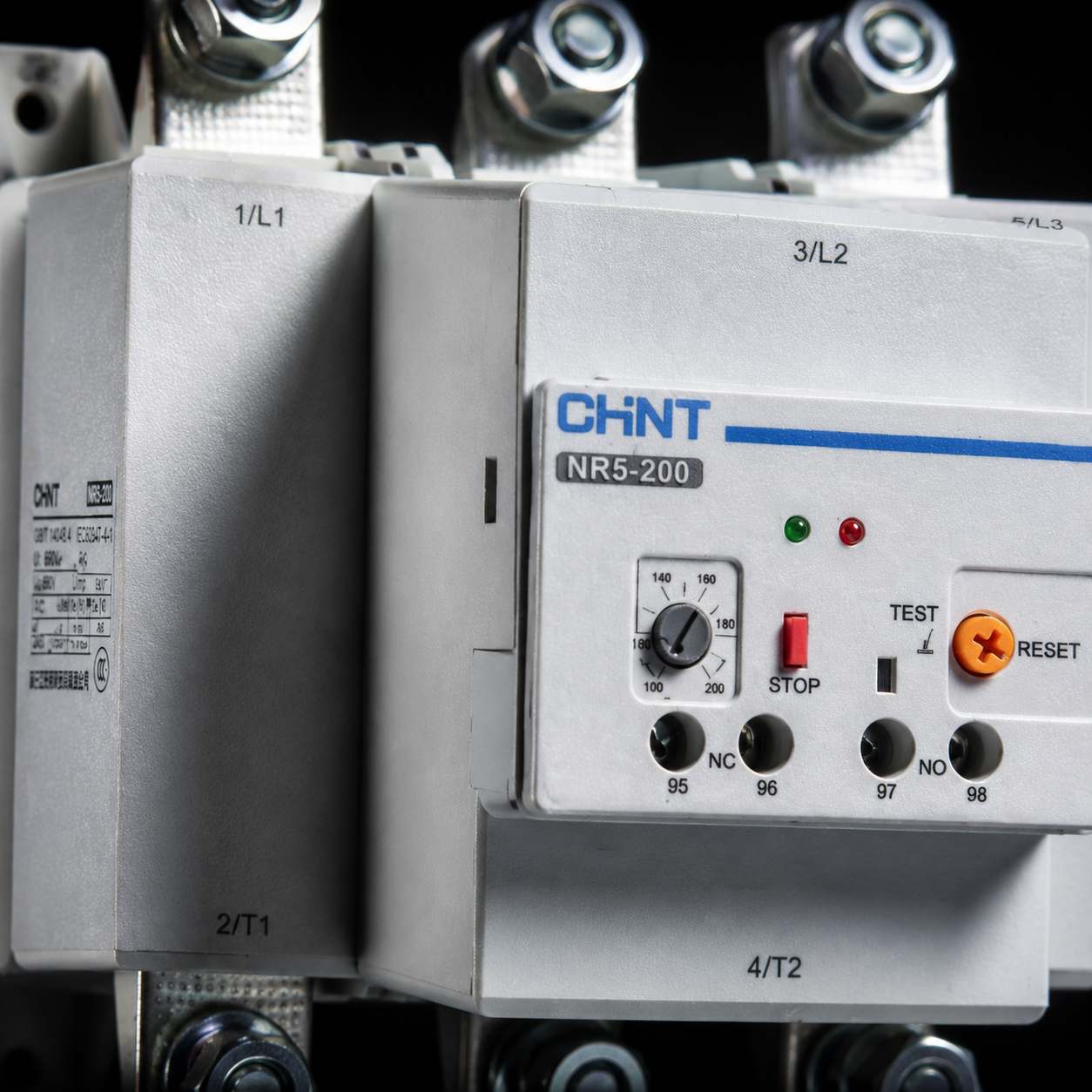

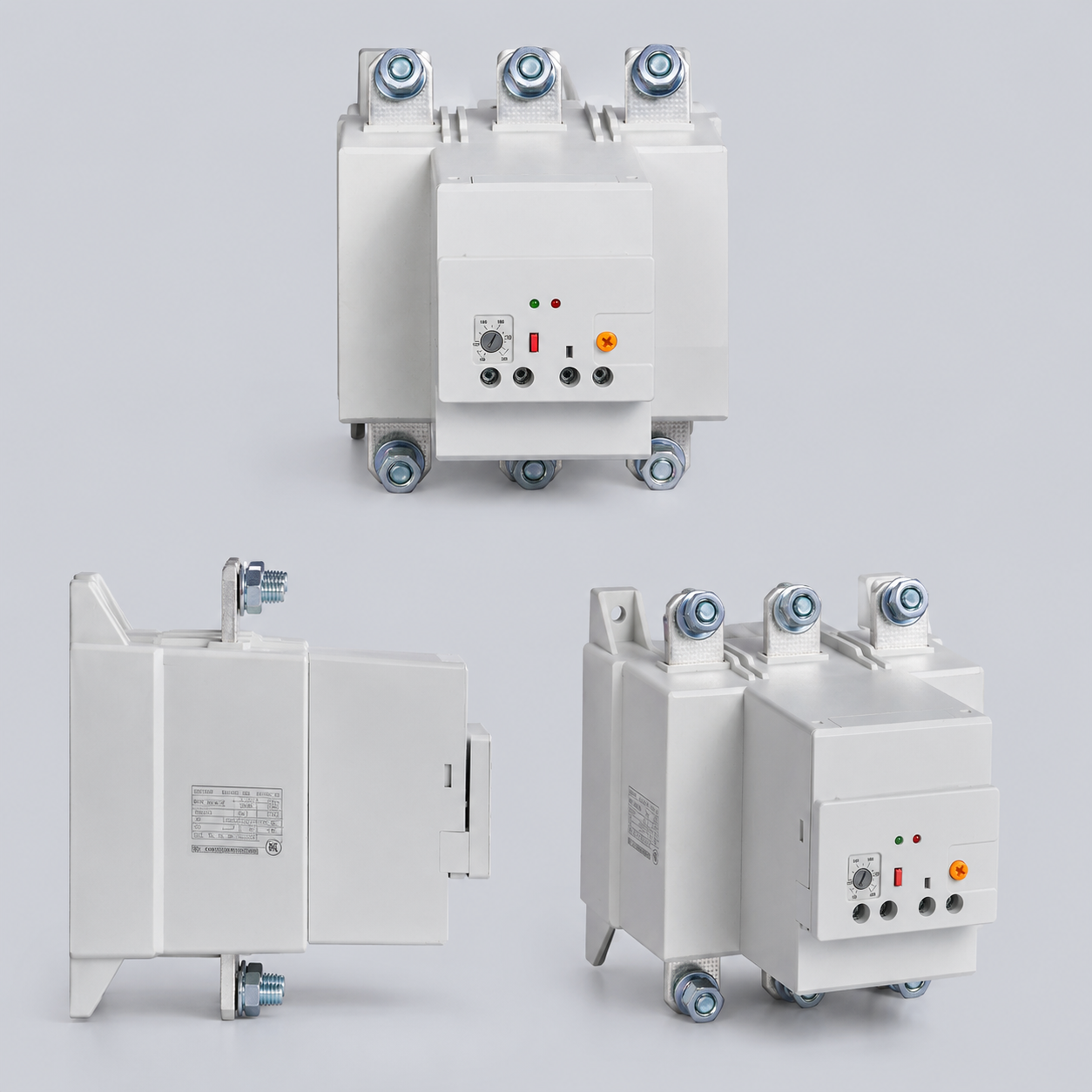

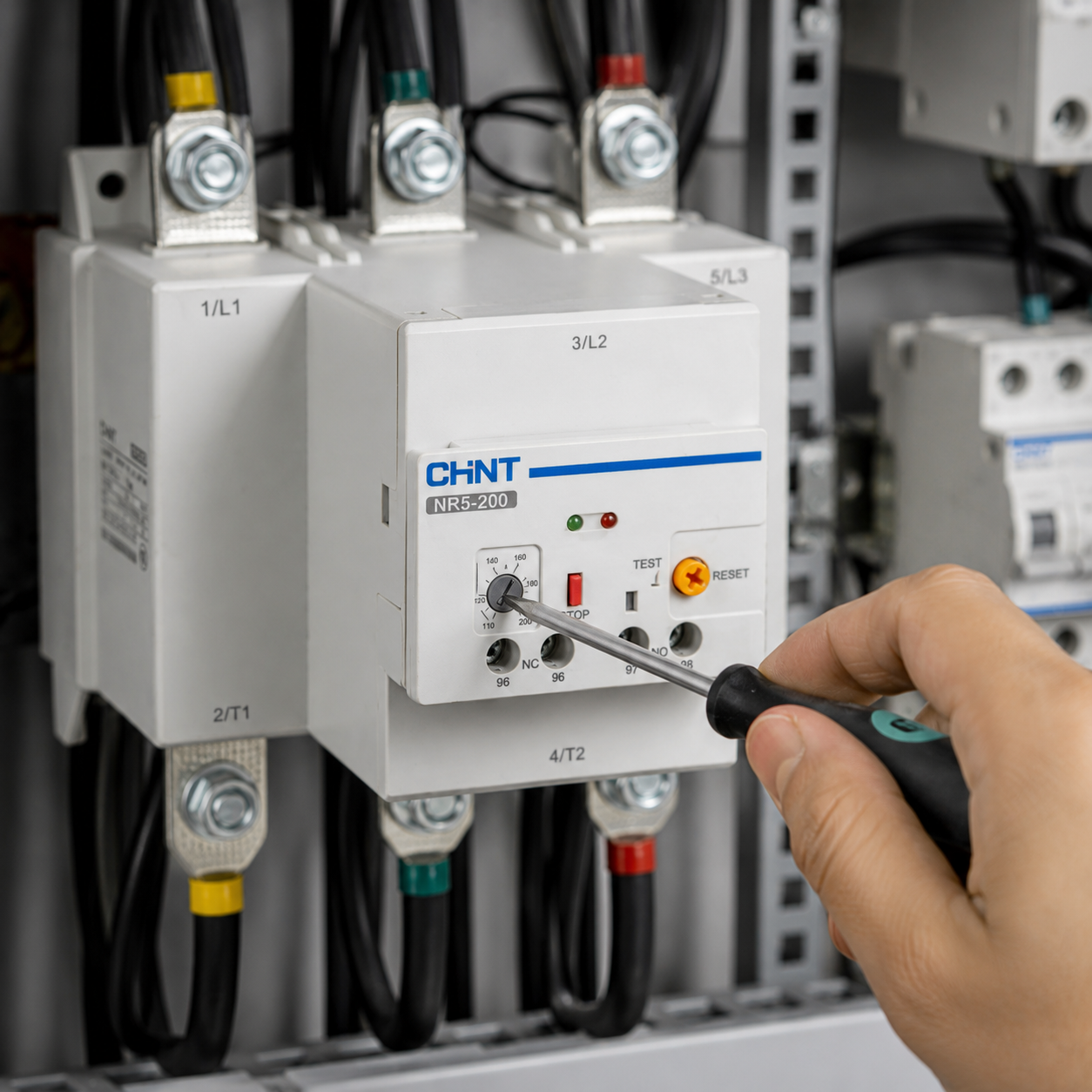

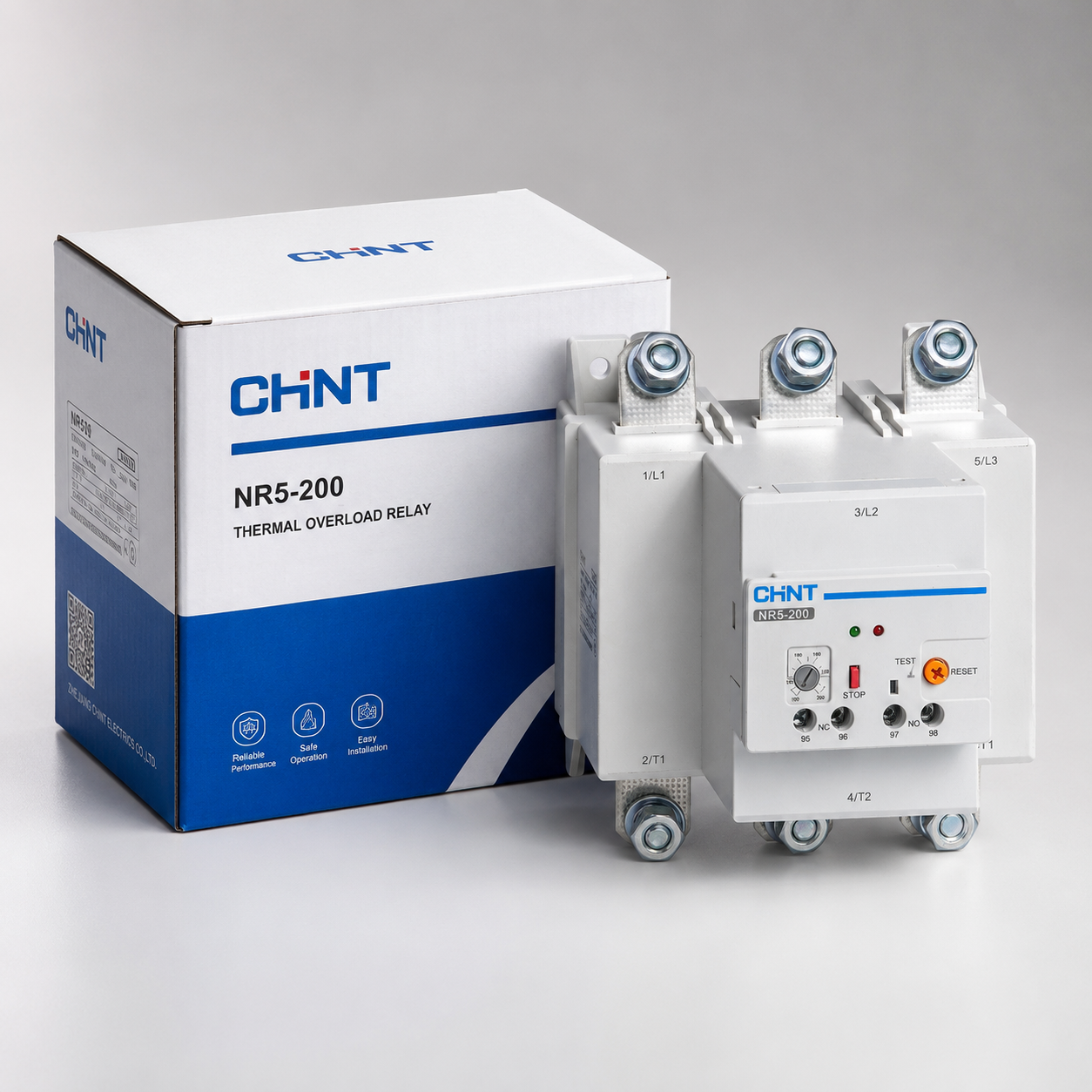

Relay overload panas NR5 Series digunakan untuk melindungi motor listrik arus bolak-balik yang bekerja secara terus-menerus atau jangka panjang dengan frekuensi 50Hz (atau 60Hz), tegangan kerja nominal hingga 690V, dan arus kerja 0,1~630A. Relay ini juga memiliki fungsi kompensasi suhu, indikator tindakan, reset otomatis dan manual, tombol uji dan berhenti.
Deskripsi Detail
Parameter:
Jangkauan arus penyetelan: 0,1~630A
Tingkat trip: 10A
Cara pemasangan: pemasangan kabel, pemasangan mandiri
Kelas arus kotak: 25A, 38A, 100A, 200A, 630A
Keunggulan/Fungsi Inti:
01 Aman dan Handal:
Struktur monolitik untuk 100A ke atas, lebih kokoh dan andal
Manufaktur cerdas, kalibrasi otomatis, memastikan konsistensi dan keandalan produk
02 Kinerja Luar Biasa:
Elemen panas tiga emas, tindakan lebih akurat
Torsi terminal kabel lebih besar, koneksi lebih kuat
03 Penerapan Fleksibel:
Suhu kerja -25°C hingga +55°C, memenuhi berbagai aplikasi lingkungan
Desain struktur elektronik, mengurangi pengaruh lingkungan
Parameter Detail
| Kategori Parameter | Item Parameter | Nilai Parameter |
|---|
| Jenis Produk | NR5-25 | 25 |
| NR5-38 | 38 |
| NR5-100 | 100 |
| NR5-200 | 200 |
| NR5-630 | 630 |
| Tingkat Tegangan Nominal Ui(V) | 690 |
| Tegangan Impuls Tahan Nominal Uimp(kV) (Sirkuit Utama) | 8 |
| Kelas Perlindungan Kabinet | IP20 (Sisi Depan) |
| | IP00 |
| | IP00 |
| Perlindungan Beban Lebih | Ada |
| Perlindungan Fasa Terputus | Ada |
| Pemulihan Manual dan Otomatis | Ada |
| | Ada |
| | Ada |
| | Pemulihan Manual |
| | Pemulihan Manual |
| Penyesuaian Suhu | Ada |
| Indikator Trip | Ada |
| Tombol Uji | Ada |
| Tombol Berhenti | Ada |
| Cara Pemasangan | Insert |
| | Insert |
| Dasar Pemasangan yang Cocok | MB25-R5 |
| | MB38-R5 |
| | MB100-R5 |
| Jangkauan Arus Penyetelan (A) | 0,1~25 |
| | 23~38 |
| | 23~100 |
| | 80~200 |
| | 125~630 |
| Kondisi Kerja Nominal | Operasi Delapan Jam, Operasi Tak Terputus |
| Subsirkuit | Ith(A) | 5 |
| Arus Nominal AC-15 (A) 220/230V | 2,7 |
| | 2,7 |
| | 2,7 |
| | 2,7 |
| | 2,7 |
| | 1,5 |
| | 1,5 |
| | 1,5 |
| | 1,5 |
| | 1,5 |
| Arus Nominal DC-13 (A) 220V | 0,2 |
| | 0,2 |
| | 0,2 |
| | 0,2 |
| | 0,2 |
| Jenis Kontak Bantu | 1NO+1NC |
| | 1NO+1NC |
| | 1NO+1NC |
| | 1NO+1NC |
| | 1NO+1NC |
| Kapasitas Sekering yang Cocok (A) | 6 |
| | 6 |
| | 6 |
| | 6 |
| | 6 |
| Tegangan Impuls Tahan Nominal Uimp(kV) | 6 |
| | 6 |
| | 6 |
| | 6 |
| | 6 |
| Sirkuit Utama | Luas Penampang Kabel (mm²) | Kabel Inti Tunggal atau Kabel Berlilit |
| | Baut Penghubung |
| | Torsi Pengencangan (N·m) |
| | Kabel Inti Tunggal atau Kabel Berlilit |
| | Baut Penghubung |
| | Torsi Pengencangan (N·m) |
| | 1~6 |
| | 4~10 |
| | 4~35 |
| | 25~95 |
| | 50~2X185 |
| | M4 |
| | M4 |
| | M10 |
| | M8 |
| | M10 |
| | 1,7 |
| | 1.7 |
| | 10 |
| | 10 |
| | 20 |
| | 1~2.5 |
| | 1~2.5 |
| | 1~2.5 |
| | 1~2.5 |
| | 1~2.5 |
| | M3.5 |
| | M3.5 |
| | M3.5 |
| | M3.5 |
| | M3.5 |
| | 1.2 |
| | 1.2 |
| | 1.2 |
| | 1.2 |
| | 1.2 |
