Fungsi dan Penggunaan

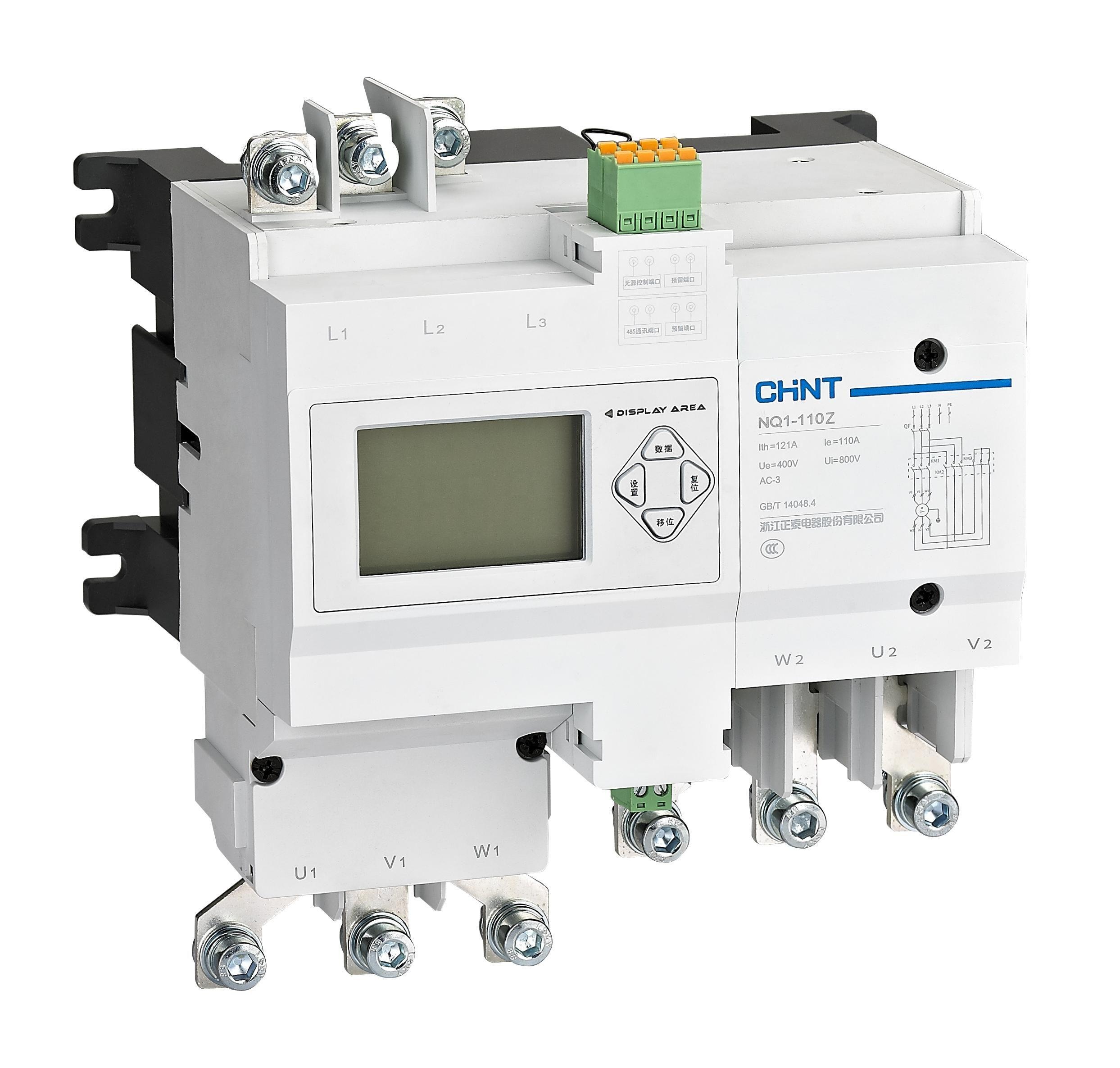

Penghubung bintang-segi tiga jenis cerdas NQ1 (selanjutnya disebut penghubung) digunakan untuk motor induksi tiga fase kandang burung dengan frekuensi 50Hz, tegangan kerja nominal 380V/400V, arus kerja nominal maksimum hingga 265A (arus fase saat penghubung dihubungkan dalam bentuk segitiga), dan daya kontrol maksimum hingga 185kW. Penghubung ini digunakan untuk mengontrol peralihan kumparan stator dari bentuk bintang ke segitiga selama start, operasi, dan berhenti, sehingga mengurangi arus start dan dampak pada jaringan listrik saat motor dihidupkan.
Deskripsi Detail
Parameter:
Arus kerja nominal Ie (AC-3): 25A-265A
Tegangan kerja nominal Ue: AC380V/400V
Tegangan kontrol nominal Us: AC220V/230V
Keunggulan/Fungsi Inti:
01 Hemat Biaya
Menggantikan 7 komponen, ukuran sekitar 40% lebih kecil, mencapai miniaturisasi kotak panel
02 Hemat Waktu
Hubungan primer dan sekunder terintegrasi, mengurangi sekitar 50% kabel dalam panel
03 Tenang
Locking listrik + mekanik unik, perlindungan ganda, penghubung cerdas dapat mencakup 6 fungsi perlindungan
04 Hemat Tenaga
Mengurangi titik deteksi kabel sebanyak lebih dari 28, tidak perlu memeriksa masing-masing komponen secara individual
Parameter Detail
| Kategori Parameter | Item Parameter | Nilai Parameter |
|---|
| Arus kerja nominal le (AC-3) | A 25 32 40 50 65 |
| Parameter Sistem | Arus rangka | A 50 65 110 265 |
| Kondisi kerja nominal | Operasi delapan jam, operasi terus-menerus, operasi singkat |
| Tegangan isolasi nominal Uimp | kV 8 |
| Tegangan kerja nominal Ue | V 380/400 50Hz |
| Tegangan isolasi nominal Ui | V 690 800 1000 |
| Hambatan kutub | Ω ≤ 0,01Ω |
| Arus pendek terbatas nominal | kA 50 |
| Jenis koordinasi | / Koordinasi tipe |
