Fungsi dan Penggunaan

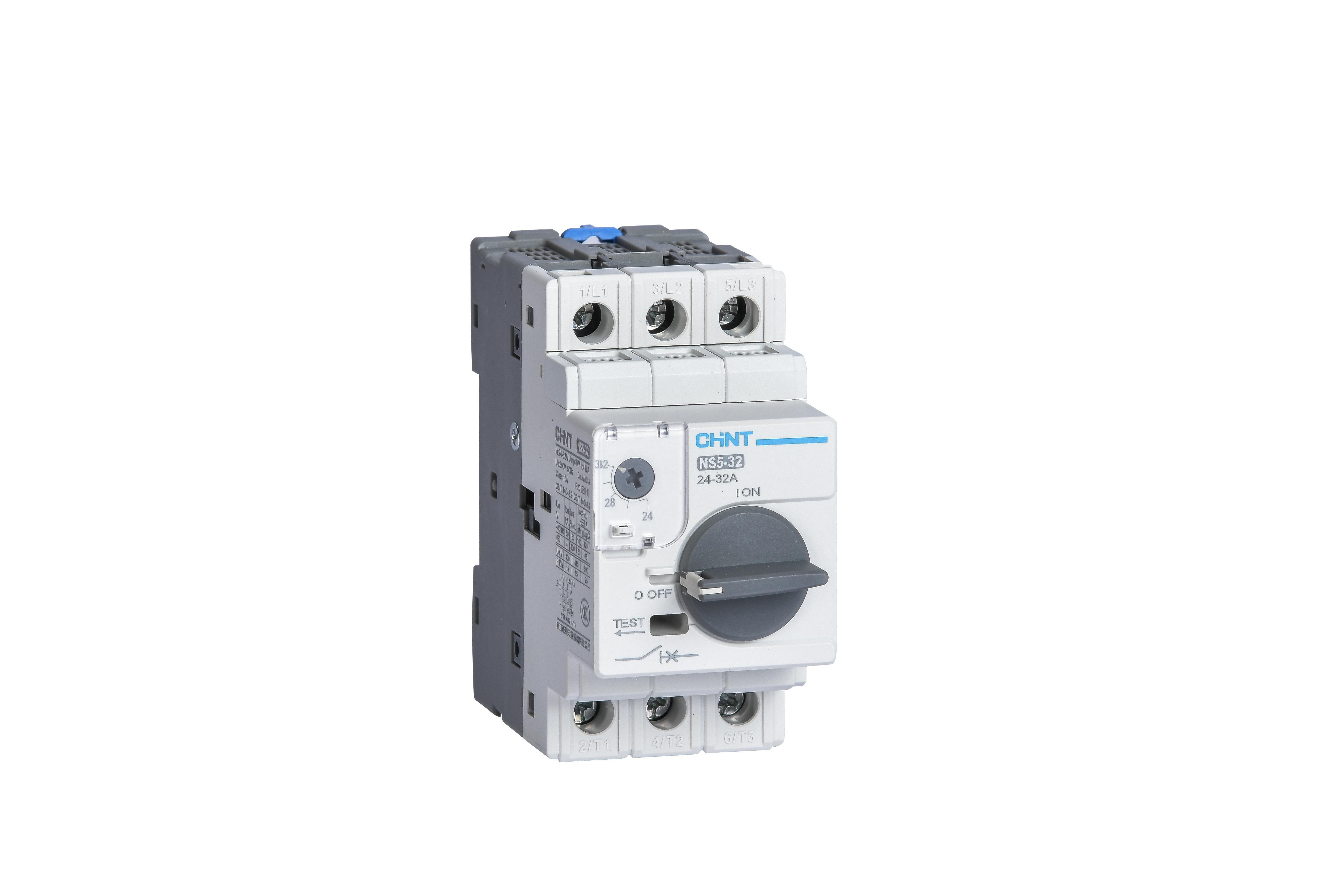

Penyala motor seri NS5 terutama digunakan dalam rangkaian dengan frekuensi arus bolak-balik 50Hz (atau 60Hz), tegangan kerja hingga 690V, dan arus kerja hingga 32A, sebagai perlindungan terhadap beban berlebih, putus fase, dan hubung singkat serta kontrol start yang tidak sering untuk motor induksi tiga fase jenis sangkar tikus. Dapat digunakan sebagai perlindungan kabel distribusi dan perubahan beban yang tidak sering, serta dapat digunakan sebagai saklar isolasi.
Deskripsi Lengkap
Parameter:
Jangkauan arus penyetelan: 0,1~32A
Kelas arus kotak: 32A
Tegangan pemutusan sirkuit pendek nominal: 50kA~100kA
Keunggulan/Fungsi Inti:
01 Aman dan andal:
Tegangan benturan nominal 8kV, menjamin operasi yang andal
Manufaktur cerdas, kalibrasi otomatis, memastikan konsistensi dan keandalan produk
02 Kinerja luar biasa:
Kemampuan pemutusan sirkuit pendek mencapai 50kA-100kA
Elemen termal dua logam sensitif tinggi, respons akurat
03 Fleksibel dalam penerapan:
Suhu kerja -25℃~+55℃, memenuhi berbagai aplikasi lingkungan

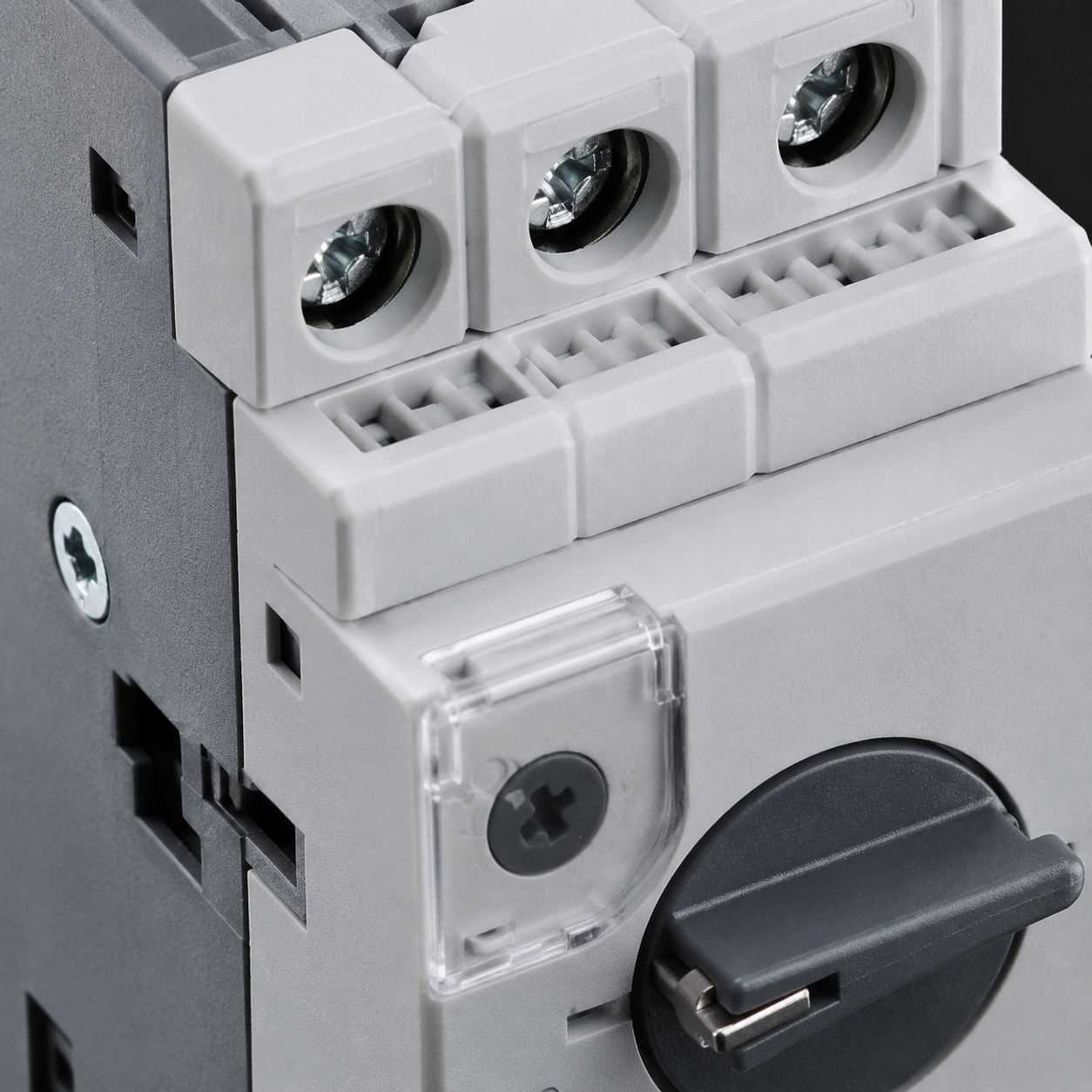

Desain saklar putar, operasi ringan, mencegah kesalahan operasi
Parameter Lengkap
| Kategori Parameter | Item Parameter | Nilai Parameter |
|---|
| Parameter Teknis | Nama Produk | NSS-32 |
| Ketahanan benturan sesuai standar GB/T 2423.5-2019 | 30g |
| Ketahanan getaran sesuai standar GB/T 2423.10-2019 | 5g(5~150Hz) |
| Suhu lingkungan kerja (℃) | -5~+40 |
| Suhu lingkungan penyimpanan (℃) | -25~+55 |
| Suhu lingkungan ekstrem (℃) | -25~+55 |
| Ketahanan api sesuai | 960 |
| Ketinggian penggunaan (m) | 0-2000 |
| Kondisi pemasangan | Kemiringan permukaan pemasangan tidak lebih dari ±5° |
| Koneksi (jumlah maksimum kabel dan luas penampang) | Kabel keras (mm²) |
| | Min 2×1 |
| | Max 2×6 |
| | Kabel lunak, tanpa terminal (mm²) 2×1,5 |
| | 2×6 |
| | Kabel lunak, dengan terminal (mm²) 2×1 |
| | 2×4 |
| Torsi pengencang (N·m) | 1,2-2 |
| Kemampuan isolasi listrik yang sesuai | Ya |
| Standar yang sesuai | GB/T 14048.2 GB/T 14048.4 |
| Sertifikasi produk | CCC, CE, CB |
| Ciri-Ciri Teknis | Kelas selektivitas (kelas A atau B) dan kategori penggunaan | Kelas A, AC-3 |
| Kelas perlindungan casing | IP20 (sisi depan) |
| Kondisi kerja nominal | Kerja terus-menerus, kerja delapan jam |
| Umur mekanis (kali) | 50000 |
| Umur listrik (kali), kelas AC-3 400V | C.O.: Tutup/Buka 20000 |
| Frekuensi kerja nominal (Hz) | 50/60 |
| Tegangan kerja nominal Ue(V) | 690 dan di bawahnya |
| Tegangan isolasi nominal Ui(V) | 690 |
| Tegangan benturan isolasi nominal Uimp(kV) | 8 |
| Kekuatan total yang terbuang per kutub (W) | 1,6 |
| Kemampuan frekuensi operasi (kali/jam) | ≤30 |
| Kelas trip | 10A |
