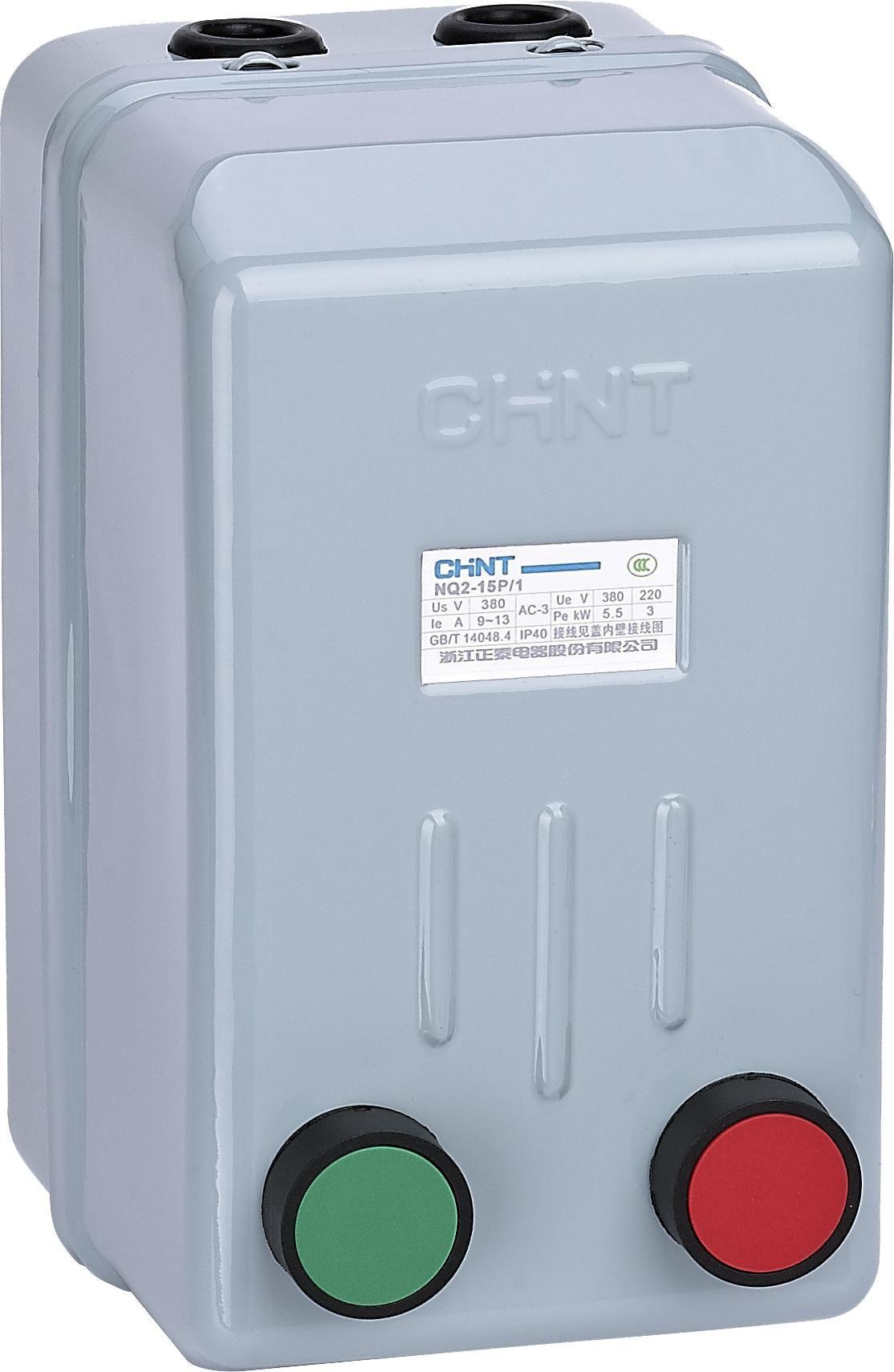

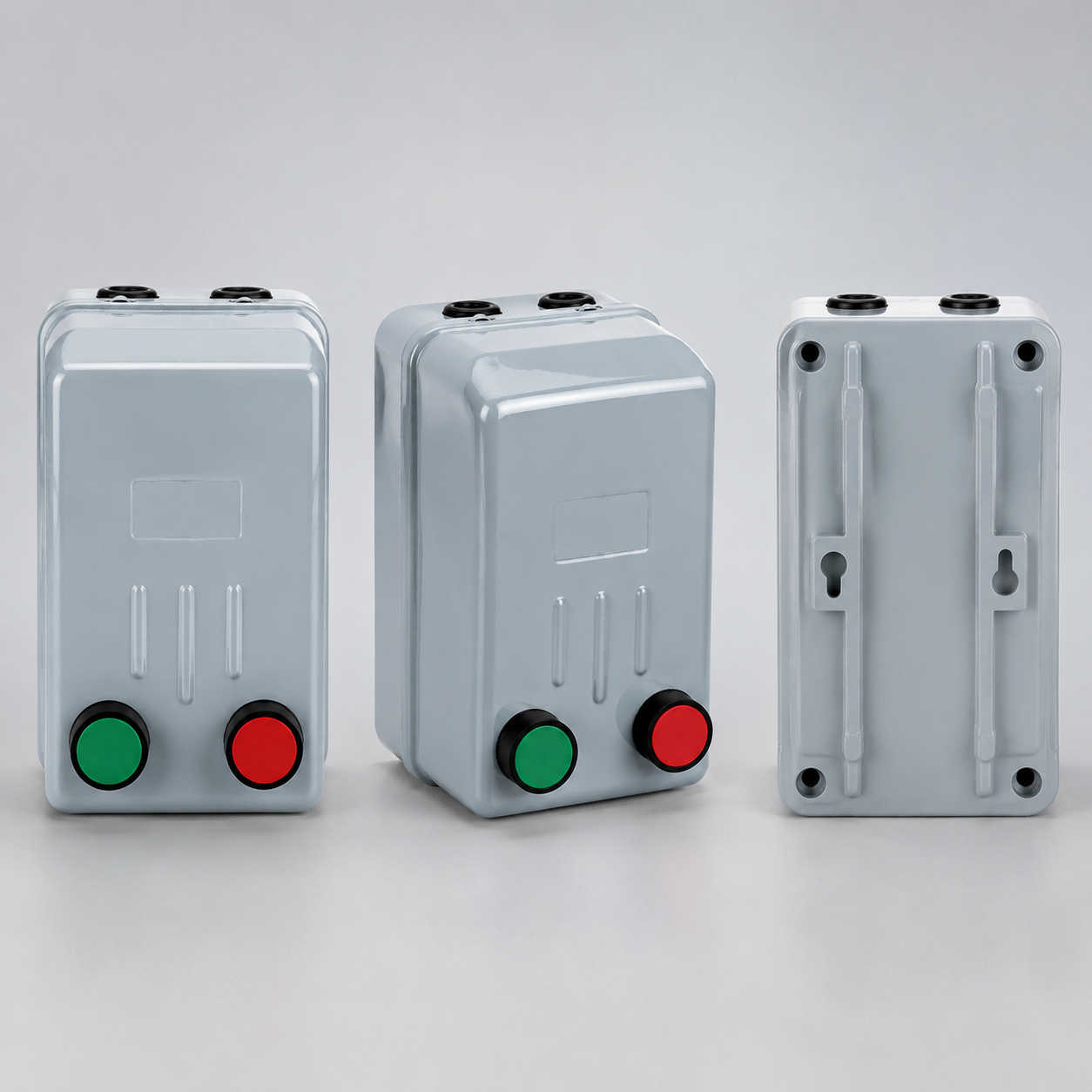

Kontak elektromagnetik seri NQ2

Kategori produk:: Starter Lunak
Kode produk:: P-421
Model:: NQ2

Fungsi dan penggunaan (skenario aplikasi)

Produk perangkat kontrol dan perlindungan motor listrik, serta starter motor utamanya digunakan untuk (selanjutnya disebut sebagai starter), terutama digunakan untuk arus bolak-balik 50Hz (atau 60Hz), tegangan kerja nominal hingga 690V, dalam kategori penggunaan AC-3, 380/400V dengan daya kontrol nominal hingga 15kW(

Kejutan saat inquiry

Sorotan produk

Perlindungan beban berlebih yang andal
Pemeliharaan dan instalasi yang mudah
Respons kontrol stabil
Kesesuaian Aplikasi Teknik
Beroperasi stabil dan andal

Model

NQ2

Minta Penawaran Chat WhatsApp

Parameter Utama Produk

KategoriInverter dan Starter LunakKategori KeduaSoft starter

ParameterArus kerja terukur: 12/18/25/32A; tegangan kontrol kumparan: 36/110/220/380V; tegangan penarik kumparan: 85%~110%UsKeunggulan/Fitur Inti01 Struktur luaran logam dengan tingkat perlindungan IP40; 02 Pemasangan dan perawatan produk yang mudah

Detail produk

Fungsi dan Penggunaan

Penghubung elektromagnetik seri NQ2 (selanjutnya disebut sebagai penghubung) terutama digunakan untuk sirkuit dengan frekuensi arus bolak-balik 50Hz (atau 60Hz), tegangan kerja nominal hingga 690V, di bawah kategori penggunaan AC-3, 380/400V, daya kontrol nominal hingga 15kW (arus hingga 32A), untuk mengontrol start, stop, dan operasi maju-mundur motor. Penghubung yang dilengkapi dengan relay beban berlebih dapat melindungi motor dari beban berlebih atau putus fase. Penghubung ini adalah produk ideal yang digunakan bersama kompresor udara dan peralatan lainnya. Sesuai standar: GB/T 14048.4, IEC/EN 60947-4-1.

Penjelasan Rinci

Parameter:
Arus kerja nominal: 12/18/25/32A
Tegangan kontrol koil: 36/110/220/380V
Tegangan penarik koil: 85%~110%Us

Keunggulan/Fungsi Inti:
01 Struktur struktur pelindung casing logam, mencapai tingkat perlindungan IP40

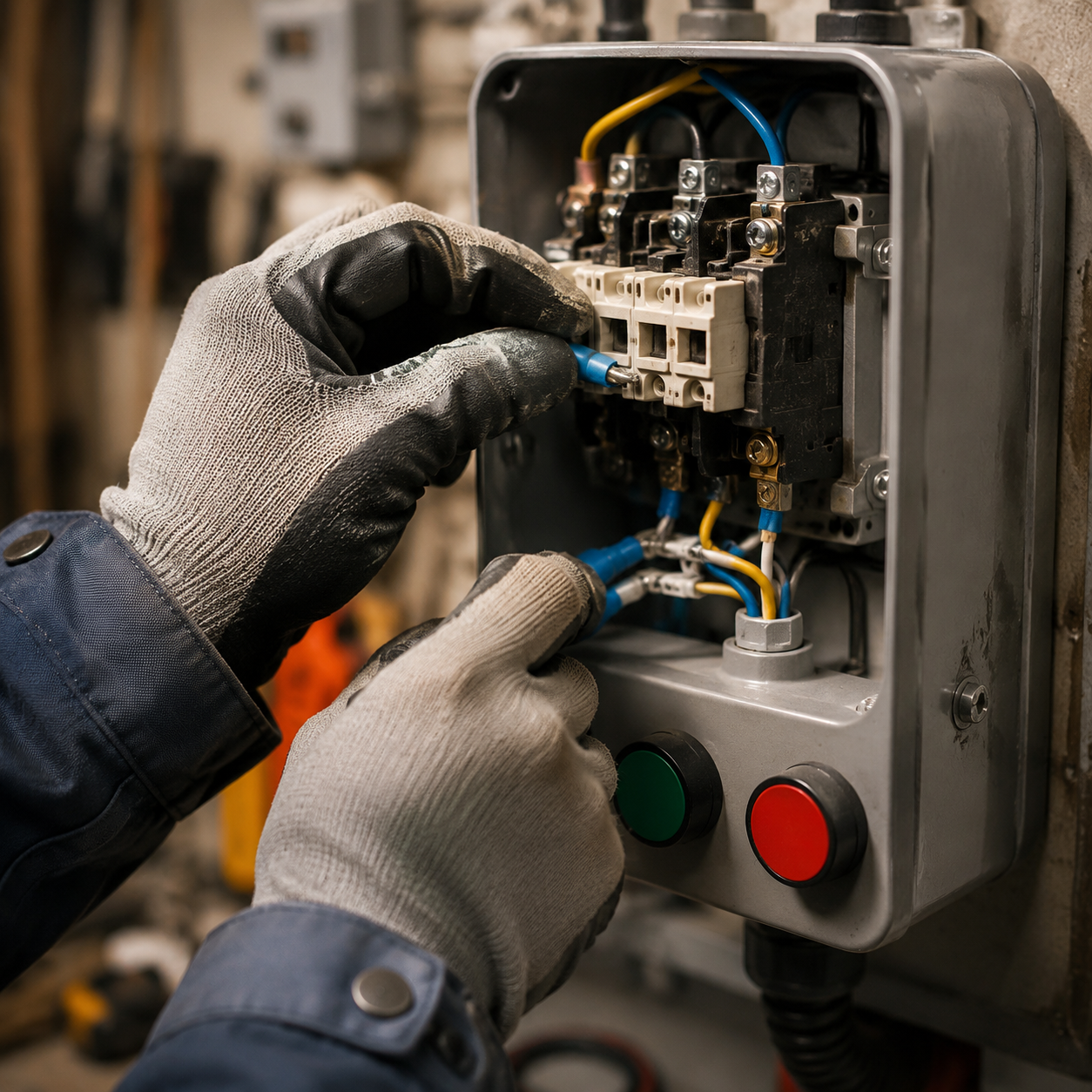

02 Instalasi dan pemeliharaan produk yang mudah

Parameter Rinci

Kategori Parameter	Nama Parameter	Nilai Parameter
Jenis Produk	NQ2-15□/1	Jenis kontak arus bolak-balik yang dipasang: NC1+12 Jenis relay beban berlebih yang dipasang: NR2-25 Batas penyetelan arus: 0.1-0.16, 0.16-0.25, 0.25-0.4, 0.4-0.63, 0.63-1, 1-1.6, 1.25-2, 1.6-2.5, 2.5-4, 4-6, 5.5-8, 7-10, 9-13, 12-3
		AC-3 220/230V: 0.16(0.03), 0.25(0.04), 0.4(0.06), 0.63(0.09), 1(0.18), 1.6(0.25), 2(0.37), 2.5(0.37), 4(0.75), 6(1.1), 8(1.5), 10(2.2), 12(3) 380/400V: 0.16(0.04), 0.25(0.04), 0.4(0.4), 0.63(0.63), 1(1), 1.6(1.6), 2(2), 2.5(2.5), 4(4), 6(6), 8(8), 10(10), 12(12) 660/690V: 0.16(0.06), 0.25(0.12), 0.4(0.18), 0.63(0.25), 1(0.55), 1.6(1.1), 2(1.1), 2.5(1.5), 4(3), 6(4), 8(5.5), 10(7.5), 12(11)
		Jenis SPCD yang digunakan: gG2, gG2, gG2, gG2, gG4, gG4, gG6, gG6, gG10, gG16, gG20, gG20, gG25
		Kekuatan penarik (VA): ≤70
		Kekuatan menahan: ≤9

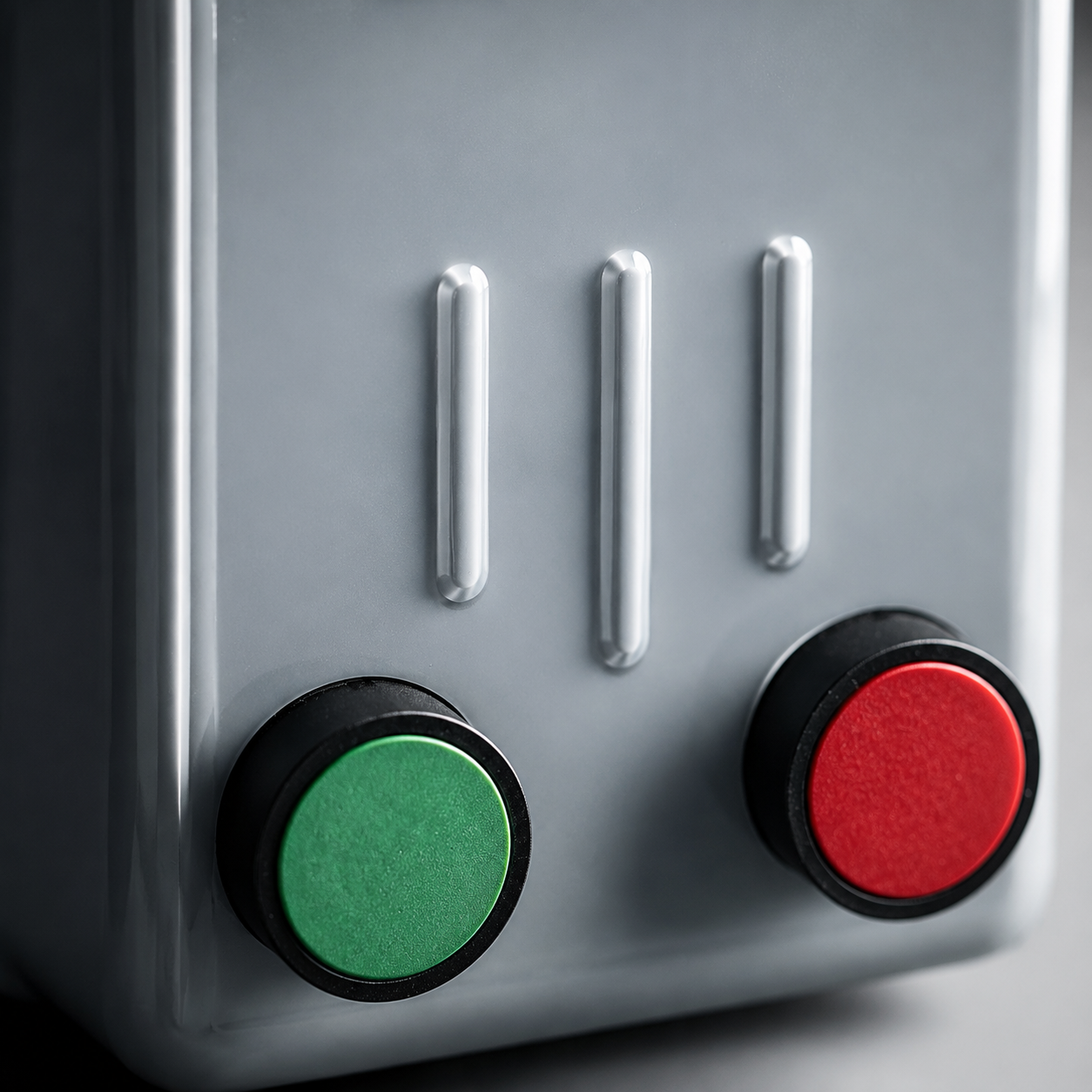

		Jenis tombol yang dipasang pada penghubung dengan tombol: NP2-EA31 (start), NP2-EAA2 (stop)
Jenis Produk	NQ2-15□/2	Jenis kontak arus bolak-balik yang dipasang: NC1+18 Jenis relay beban berlebih yang dipasang: NR2-25 Batas penyetelan arus: 7-10, 9-13, 12-18, 18-25, 25-32, 32-36
		AC-3 220/230V: 10(2.2), 13(3), 18(4), 25(5.5), 32(7.5) 380/400V: 10(4), 13(5.5), 18(7.5), 25(11), 32(15) 660/690V: 10(7.5), 12(10), 18(15), 25(18), 32(15)
		Jenis SPCD yang digunakan: gG20, gG25, gG35, gG50, gG63, gG80
		Kekuatan penarik (VA): ≤70
		Kekuatan menahan: ≤9.5
Jenis Produk	NQ2-15□/3	Jenis kontak arus bolak-balik yang dipasang: NC1+25 Jenis relay beban berlebih yang dipasang: NR2-25 Batas penyetelan arus: 9-13, 12-18, 17-25, 18-25, 25-32, 32-36
		AC-3 220/230V: 13(3), 18(4), 25(5.5), 32(7.5) 380/400V: 13(5.5), 18(7.5), 25(11), 32(15) 660/690V: 13(11), 18(15), 25(18), 32(15)
		Jenis SPCD yang digunakan: gG25, gG35, gG50, gG63, gG80
		Kekuatan penarik (VA): ≤110
		Kekuatan menahan: ≤14
Jenis Produk	NQ2-15□/4	Jenis kontak arus bolak-balik yang dipasang: NC1+32 Jenis relay beban berlebih yang dipasang: NR2-36 Batas penyetelan arus: 23-32, 28-36
		AC-3 220/230V: 23(7.5), 28(7.5) 380/400V: 23(15), 28(15) 660/690V: -
		Jenis SPCD yang digunakan: gG63, gG80
		Kekuatan penarik (VA): ≤110
		Kekuatan menahan: ≤14
