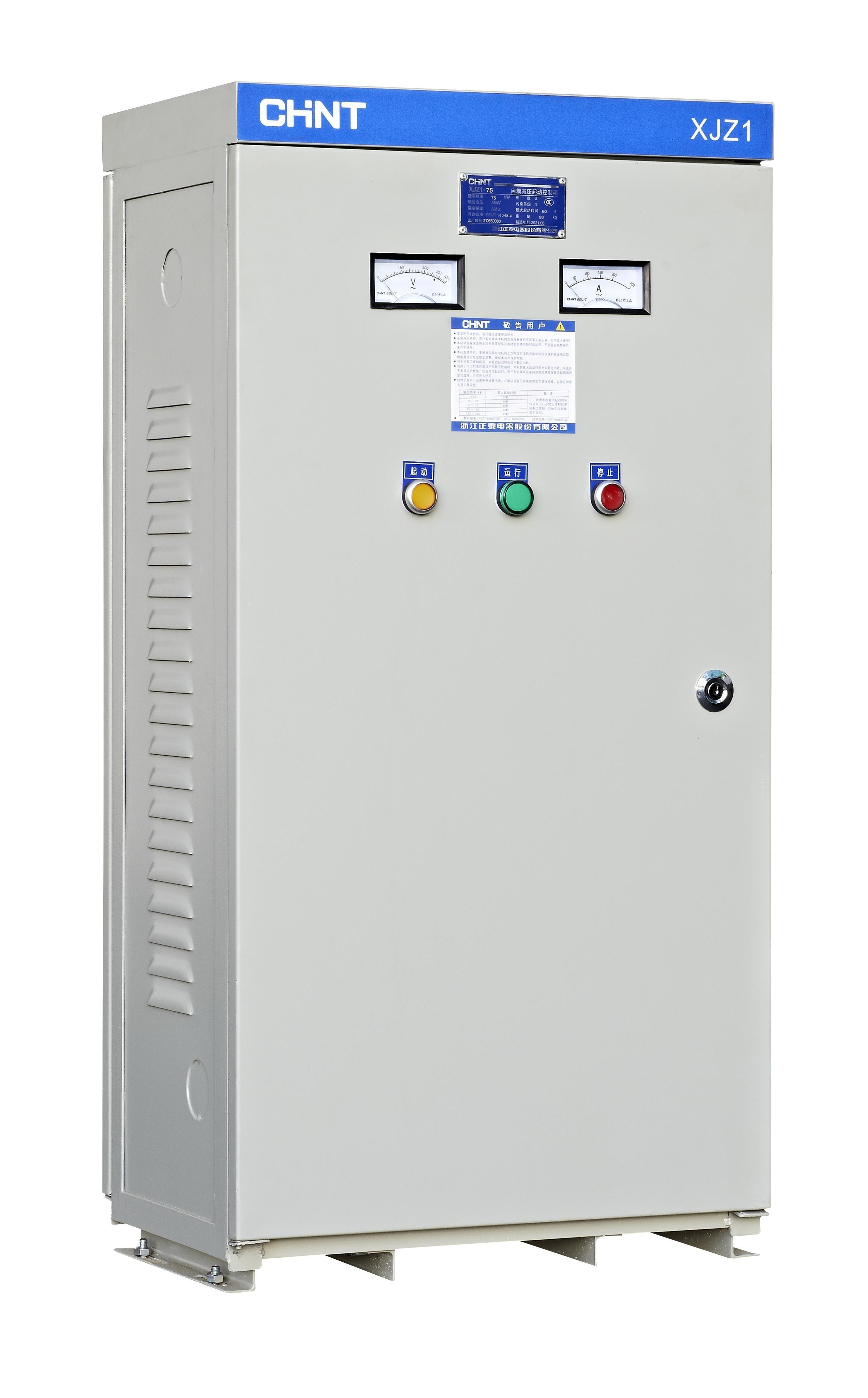

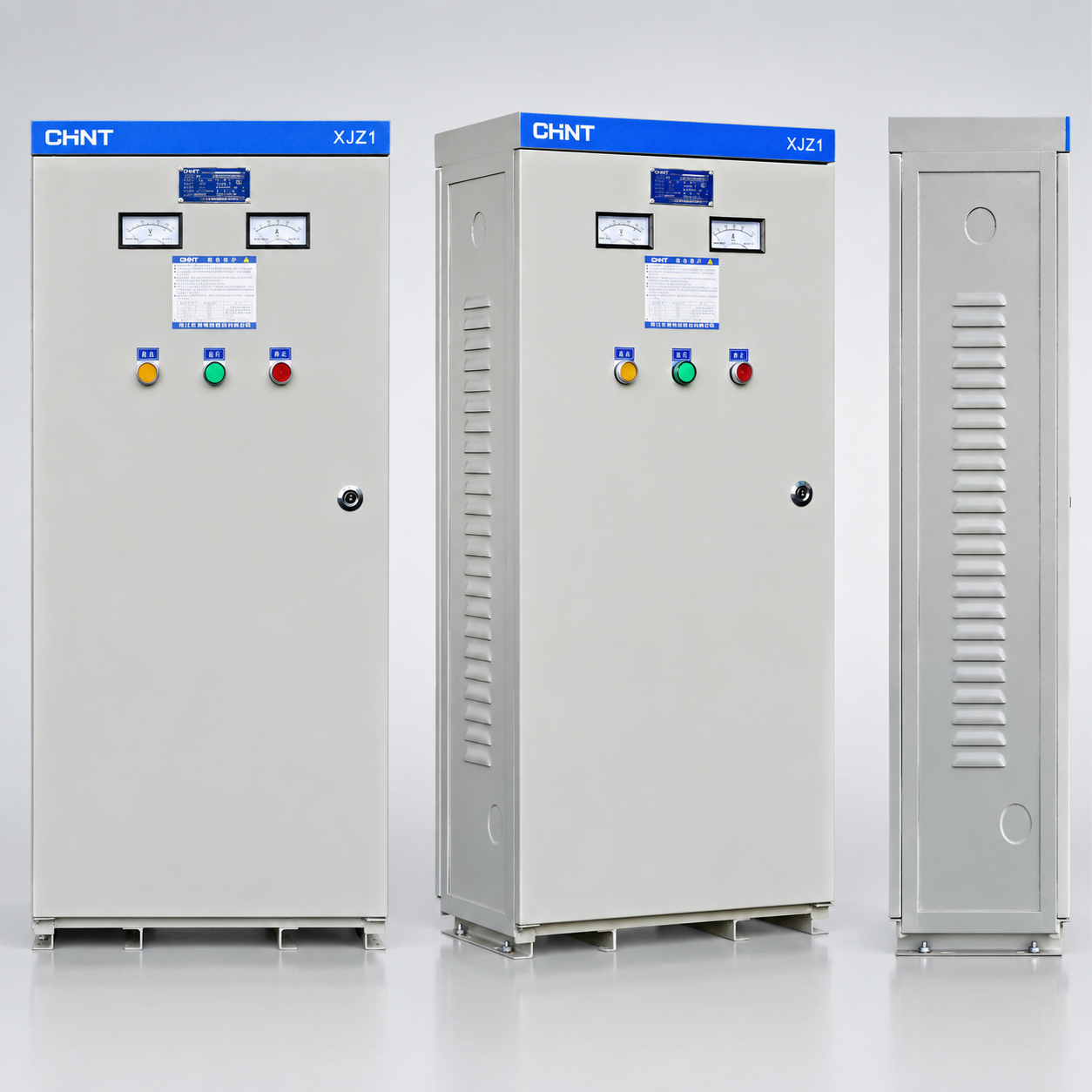

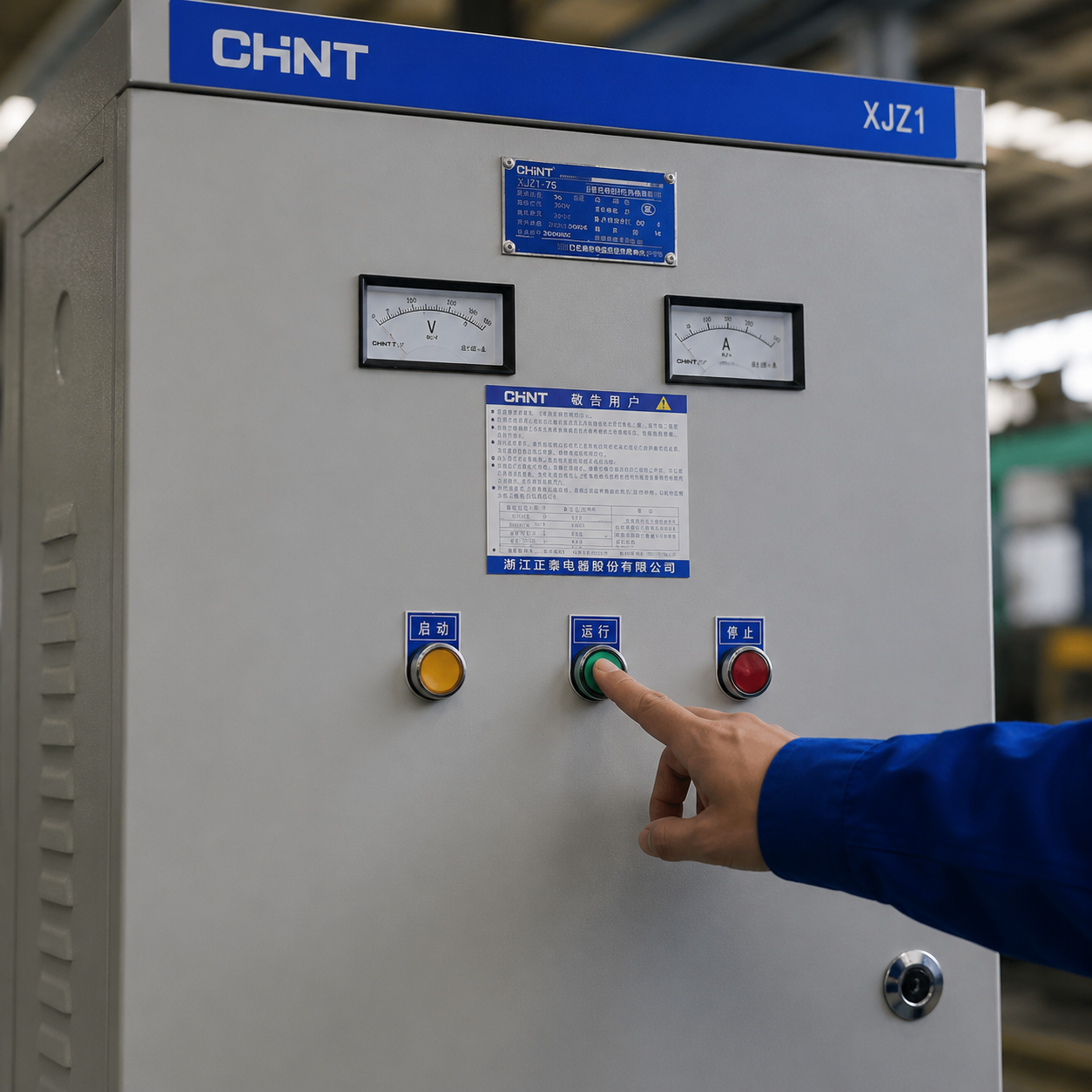

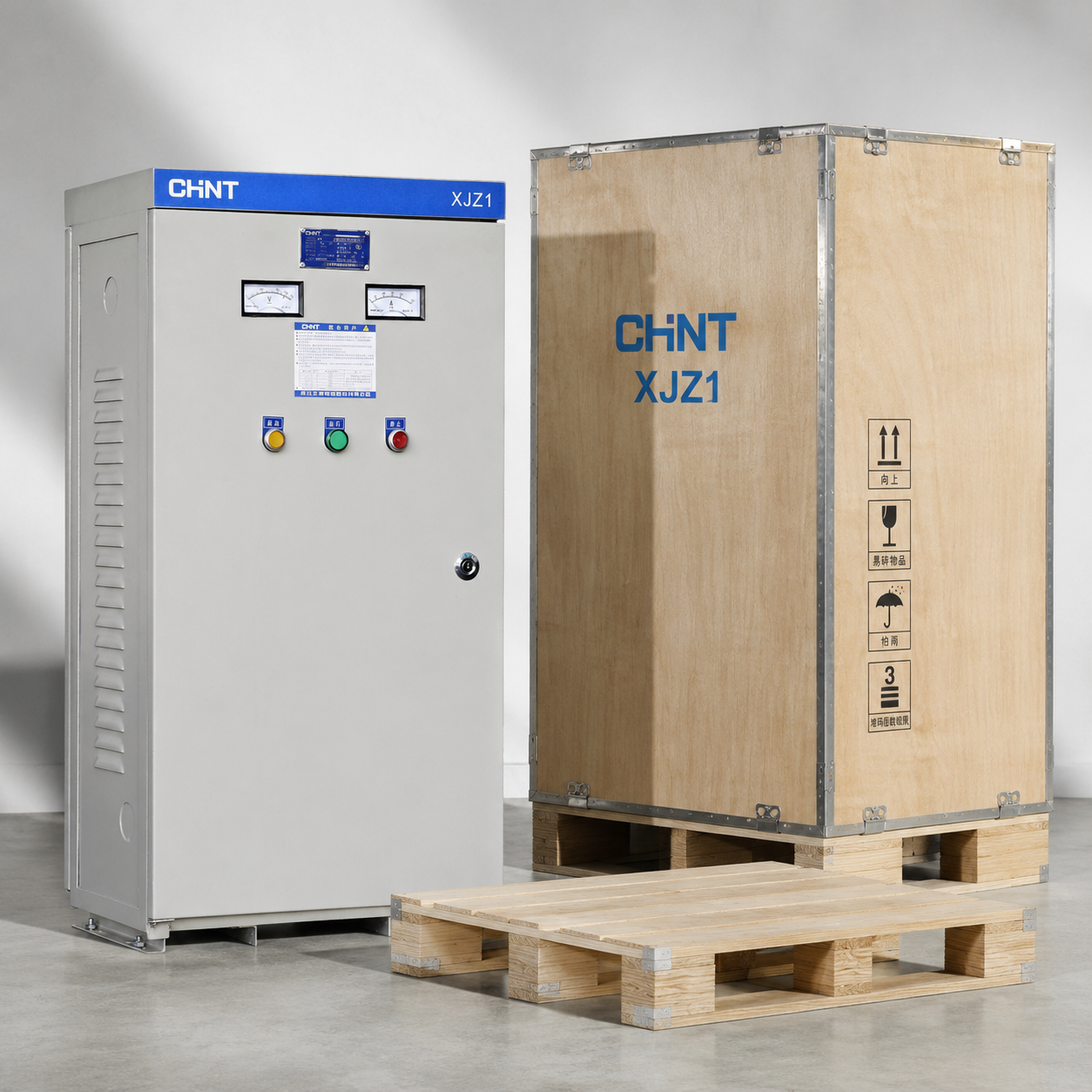

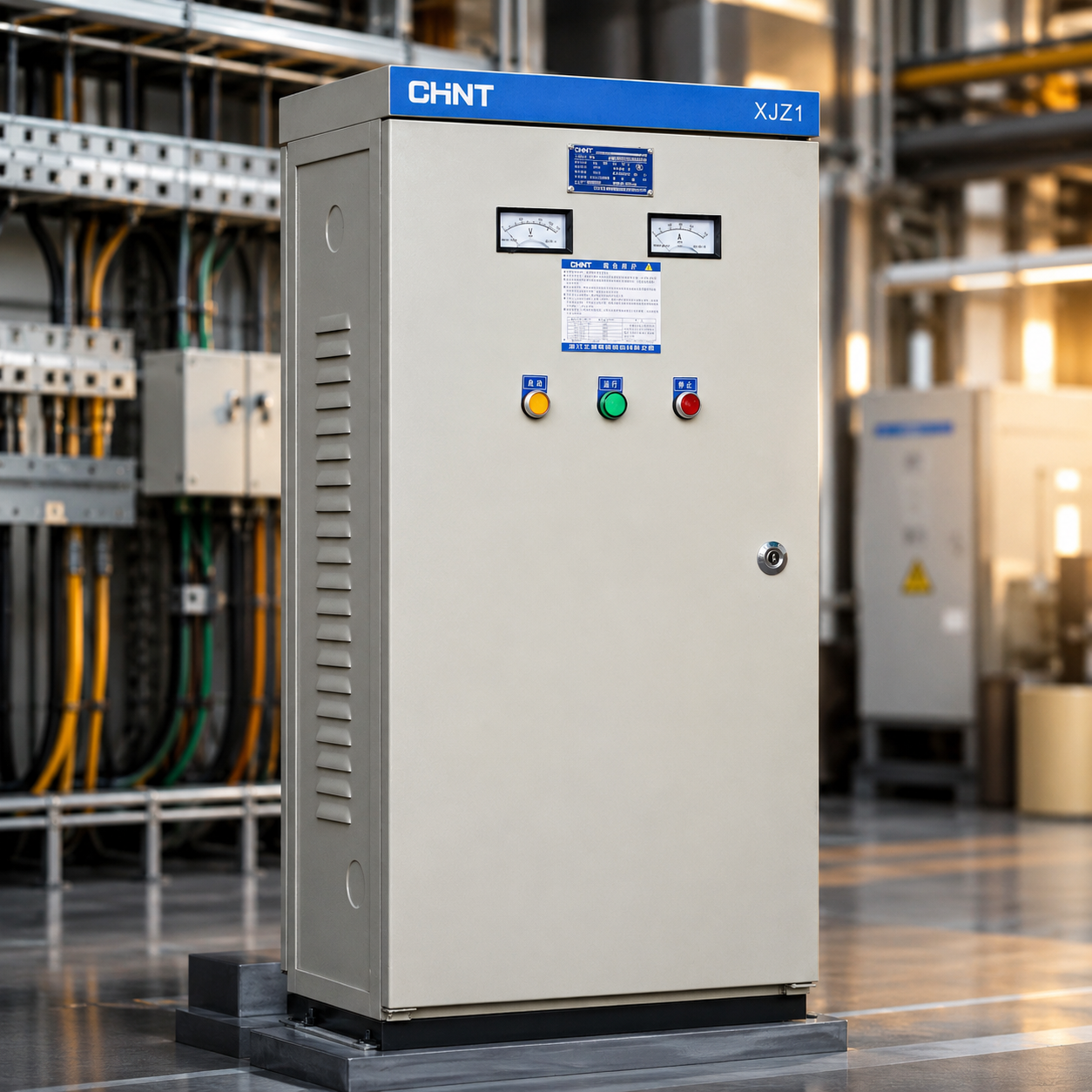

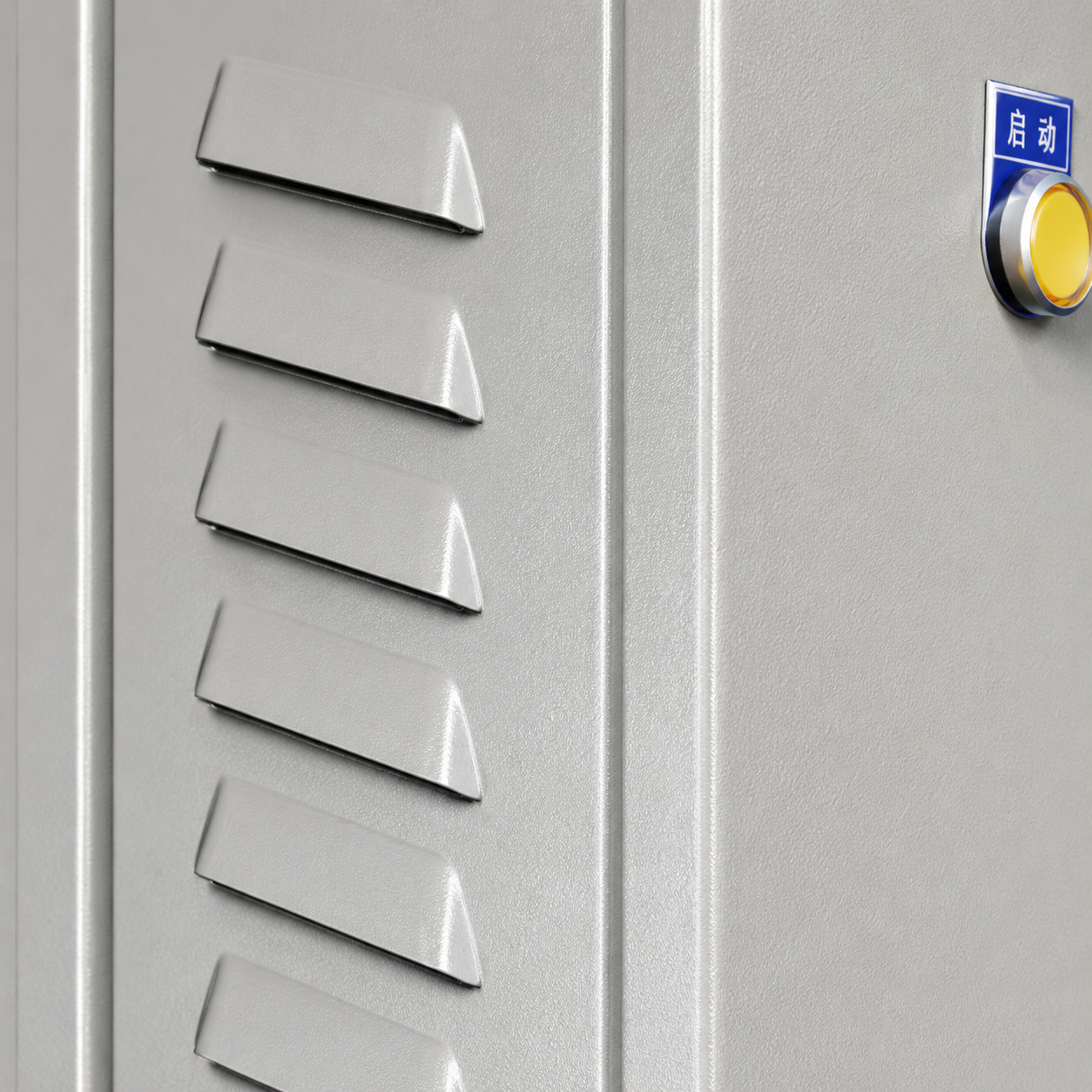

Kotak kontrol start dengan tegangan rendah seri XJZ1

Fungsi dan Penggunaan

Kotak kontrol starter pengurangan tegangan oto XJZ1 cocok digunakan untuk motor induksi tiga fase dengan frekuensi 50 Hz, tegangan nominal 380 V, dan daya output nominal 300 kW atau kurang untuk tujuan starter pengurangan tegangan yang tidak sering dilakukan. Pemutus sirkuit daya motor dapat diputus secara manual (tidak dapat digunakan untuk starter titik, pengereman berlawanan, atau perubahan arah pada motor induksi tiga fase, serta tidak cocok untuk sistem kerja yang sering menyala/mati atau sirkuit yang tiba-tiba berubah arah). Sesuai dengan standar: GB/T 14048.4.

Parameter Lengkap

/tr>

Kategori Parameter	Item Parameter	Nilai Parameter
4 Parameter Teknis Utama	Model	XJZ1-14
	Kekuatan Motor Listrik yang Dikendalikan (kW)	14
	Arus Kerja Terukur (A)	28
	Rasio Arus Transformator Arus (A)	50/5
	Nilai Referensi Arus Pengatur Motor atau Relay Overload Panas (A)	28
	Model	XJZ1-20
	Kekuatan Motor Listrik yang Dikendalikan (kW)	20
	Arus Kerja Terukur (A)	38
	Rasio Arus Transformator Arus (A)	50/5
	Nilai Referensi Arus Pengatur Motor atau Relay Overload Panas (A)	38
	Model	XJZ1-22
	Kekuatan Motor Listrik yang Dikendalikan (kW)	22
	Arus Kerja Terukur (A)	42
	Rasio Arus Transformator Arus (A)	75/5
	Nilai Referensi Arus Pengatur Motor atau Relay Overload Panas (A)	42
	Model	XJZ1-30
	Kekuatan Motor Listrik yang Dikendalikan (kW)	30
	Arus Kerja Terukur (A)	57
	Rasio Arus Transformator Arus (A)	75/5
	Nilai Referensi Arus Pengatur Motor atau Relay Overload Panas (A)	57
	Model	XJZ1-40
	Kekuatan Motor Listrik yang Dikendalikan (kW)	40
	Arus Kerja Terukur (A)	76
	Rasio Arus Transformator Arus (A)	100/5
	Nilai Referensi Arus Pengatur Motor atau Relay Overload Panas (A)	76
	Model	XJZ1-55
	Kekuatan Motor Listrik yang Dikendalikan (kW)	55
	Arus Kerja Terukur (A)	103
	Rasio Arus Transformator Arus (A)	200/5
	Nilai Referensi Arus Pengatur Motor atau Relay Overload Panas (A)	103
	Model	XJZ1-75
	Kekuatan Motor Listrik yang Dikendalikan (kW)	75
	Arus Kerja Terukur (A)	140
	Rasio Arus Transformator Arus (A)	200/5
	Nilai Referensi Arus Pengatur Motor atau Relay Overload Panas (A)	140
	Model	XJZ1-100
	Kekuatan Motor Listrik yang Dikendalikan (kW)	100
	Arus Kerja Terukur (A)	186
	Rasio Arus Transformator Arus (A)	300/5
	Nilai Referensi Arus Pengatur Motor atau Relay Overload Panas (A)	3.1
	Model	XJZ1-115
	Kekuatan Motor Listrik yang Dikendalikan (kW)	115
	Arus Kerja Terukur (A)	216
	Rasio Arus Transformator Arus (A)	300/5
	Nilai Referensi Arus Pengatur Motor atau Relay Overload Panas (A)	3.6
	Model	XJZ1-135
	Kekuatan Motor Listrik yang Dikendalikan (kW)	135
	Arus Kerja Terukur (A)	254
	Rasio Arus Transformator Arus (A)	400/5
	Nilai Referensi Arus Pengatur Motor atau Relay Overload Panas (A)	3.2
	Model	XJZ1-155
	Kekuatan Motor Listrik yang Dikendalikan (kW)	155
	Arus Kerja Terukur (A)	294
	Rasio Arus Transformator Arus (A)	400/5
	Nilai Referensi Arus Pengatur Motor atau Relay Overload Panas (A)	3.7
	Model	XJZ1-190
	Kekuatan Motor Listrik yang Dikendalikan (kW)	190
	Arus Kerja Terukur (A)	350
	Rasio Arus Transformator Arus (A)	600/5
	Nilai Referensi Arus Pengatur Motor atau Relay Overload Panas (A)	2.9
	Model	XJZ1-225
	Kekuatan Motor Listrik yang Dikendalikan (kW)	225
	Arus Kerja Terukur (A)	410
	Rasio Arus Transformator Arus (A)	600/5
	Nilai Referensi Arus Pengatur Motor atau Relay Overload Panas (A)	3.4
	Model	XJZ1-260
	Kekuatan Motor Listrik yang Dikendalikan (kW)	260
	Arus kerja nominal (A)	475
	Rasio arus transformator arus (A)	800/5
	Nilai referensi arus penyetelan protektor motor atau relay beban berlebih termal (A)	3.0
	Model	XJZ1-300
	Kekuatan motor yang dikendalikan (kW)	300
	Arus kerja nominal (A)	535
	Rasio arus transformator arus (A)	800/5
	Nilai referensi arus penyetelan protektor motor atau relay beban berlebih termal (A)	3.4
