Fungsi dan Penggunaan

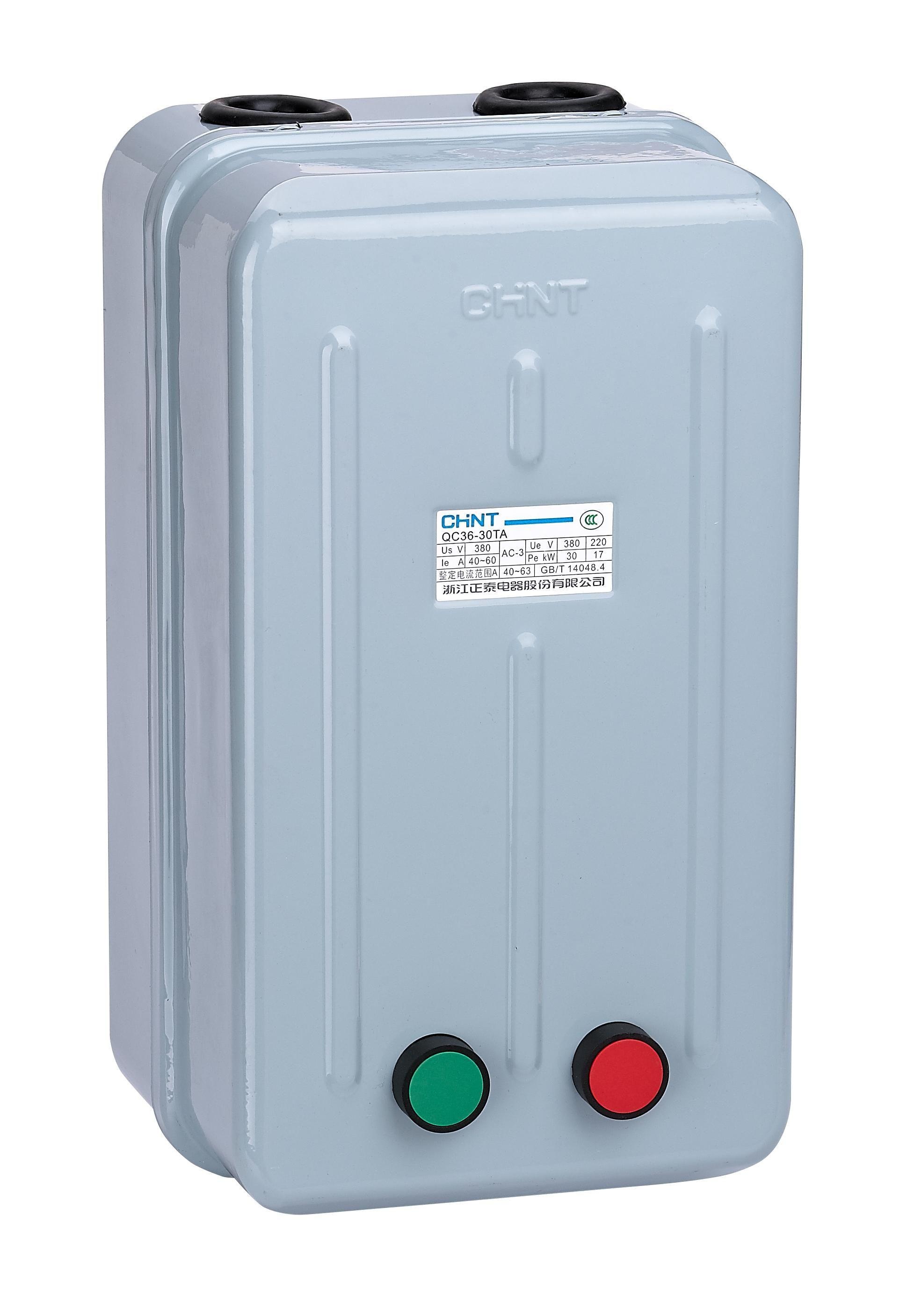

Kontak elektromagnetik seri QC36 (selanjutnya disebut sebagai kontak) terutama digunakan untuk sirkuit dengan frekuensi arus bolak-balik 50Hz (atau 60Hz), tegangan kerja nominal hingga 380V, dalam kategori penggunaan AC-3, 380V, daya kontrol nominal hingga 50kW (arus hingga 100A). Kontak ini digunakan untuk mengendalikan start, berhenti, dan perputaran mundur langsung motor, serta kontak yang dilengkapi relay overload dapat melindungi motor dari beban lebih atau putus fase. Sesuai dengan standar: GB/T 14048.4, IEC/EN 60947-4-1.
Penjelasan Lengkap
Parameter:
Kemampuan Arus Kerja Nominal: 10/20/40/60/100A
Tegangan Kontrol Kumparan: 36/110/127/220/380V
Tegangan Penyedot Kumparan: 85%~110%Us
Keunggulan/Fungsi Inti:

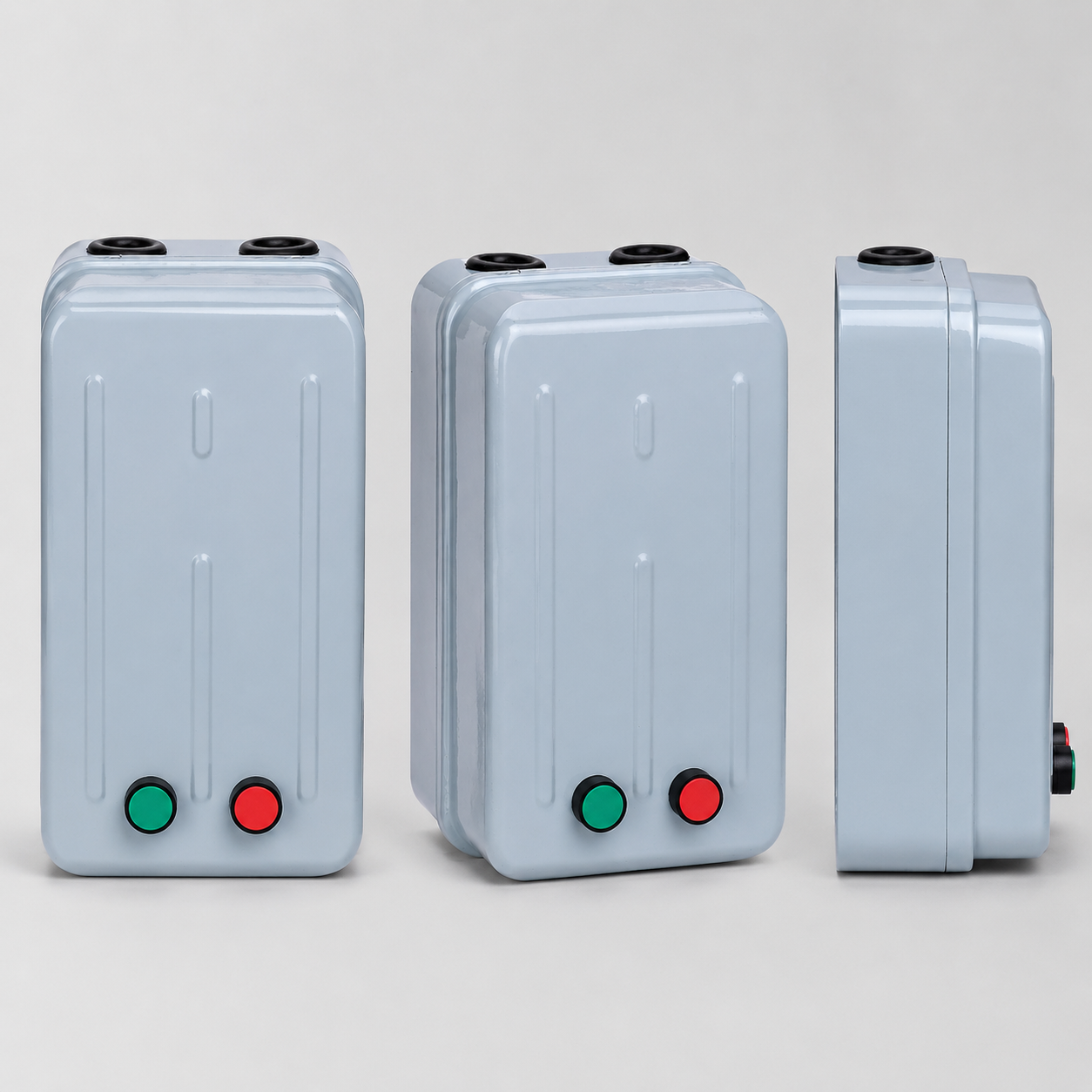

01 Struktur tipe pelindung casing logam, mencapai tingkat perlindungan IP40
02 Instalasi dan perawatan produk yang mudah
Parameter Lengkap
| Kategori Parameter | Item Parameter | Nilai Parameter |
|---|
| 4.1 Parameter teknis utama kontaktor terlihat pada Tabel 1. | | |
| Tegangan sumber daya kontrol Us dapat berupa arus bolak-balik 50Hz: 36V, 110V, 127V, 220V, 380V. | |
| Tegangan penyedot kumparan adalah (85%-110%)Us; tegangan lepasnya adalah (20%-75%)Us. | |
| Nama Produk | Type Kontaktor Arus Bolak-Balik yang Dipasang | CJT1-10 |
| | CJT1-20 |
| | JR36-20 |
| | gG2 |
| | gG4 |
| | gG6 |
| | gG10 |
| | gG16 |
| | gG20 |
| | gG25 |
| | gG25 |
| | gG35 |
| | gG50 |
| | NP2-EA31 (Start) |
| | NP2-EAA2 (Stop) |
| Kisaran Nilai Arus Nominal (A) | 0,25-0,35 |
| | 0,32-0,5 |
| | 0,45-0,72 |
| | 0,68-1,1 |
| | 1,1-1,6 |
| | 1,5-2,4 |
| | 2,2-3,5 |
| | 3,2-5 |
| | 4,5-7,2 |
| | 6,8-11 |
| | 6,8-11 |
| | 10-16 |
| | 14-22 |
| AC-3, AC-4 | |
| 220V | |
| Ie(A) | 0,35 |
| Pe(kW) | 0,06 |
| 380V | |
| Ie(A) | 0,35 |
| Pe(kW) | 0,09 |
| Type SCPD yang Digunakan | gG2 |
| gG4 | |
| gG6 | |
| gG10 | |
| gG16 | |
| gG20 | |
| gG25 | |
| gG25 | |
| gG35 | |
| gG50 | |
| Kekuatan Kumparan (VA) | ≤65 |
| | ≤140 |
| Kekuatan Tambahan | ≤9 |
| | ≤9,5 |
| Type Tombol yang Dilengkapi dengan Pemegang Kabel | NP2-EA31 (Start) |
| | NP2-EAA2 (Stop) |
