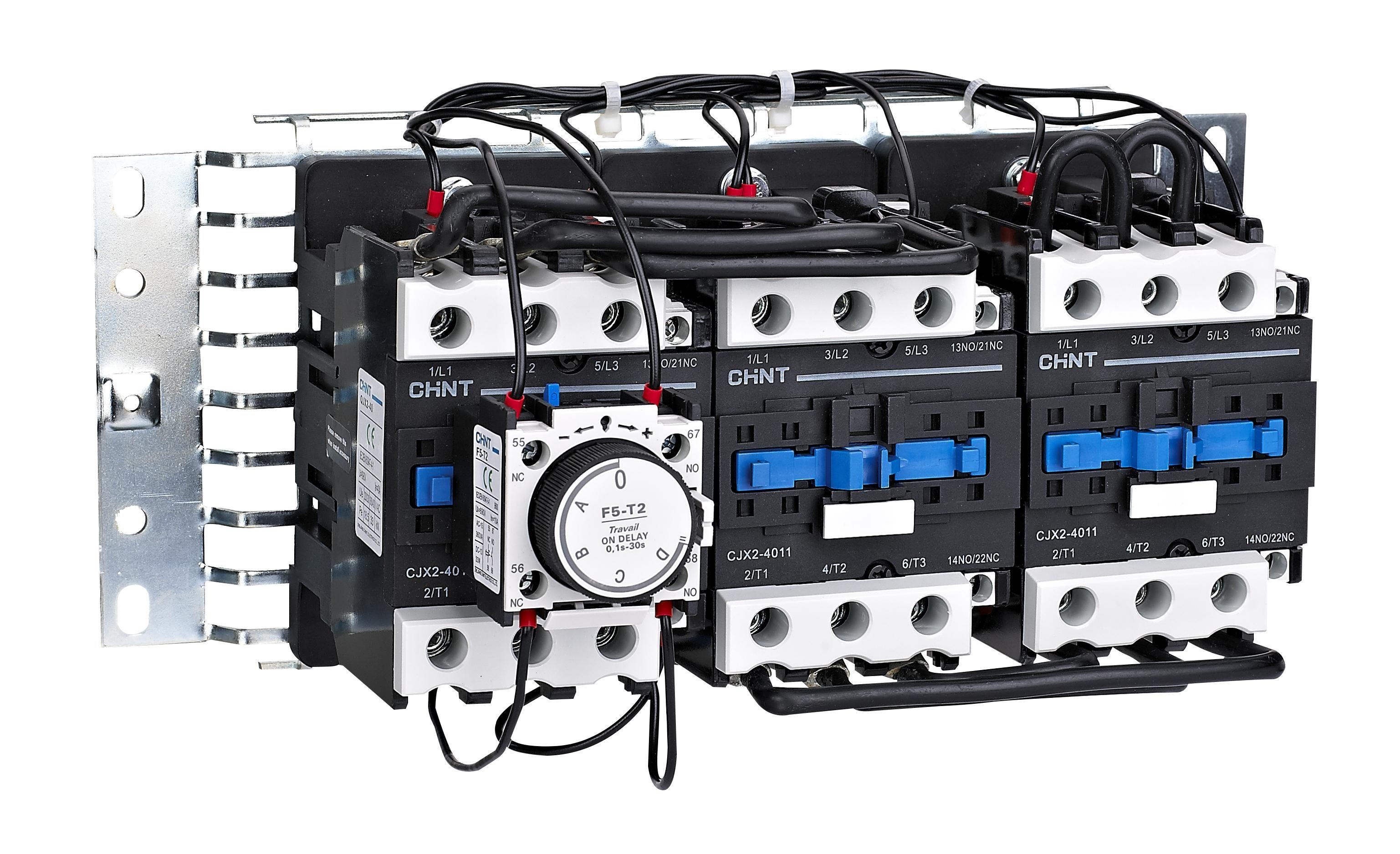

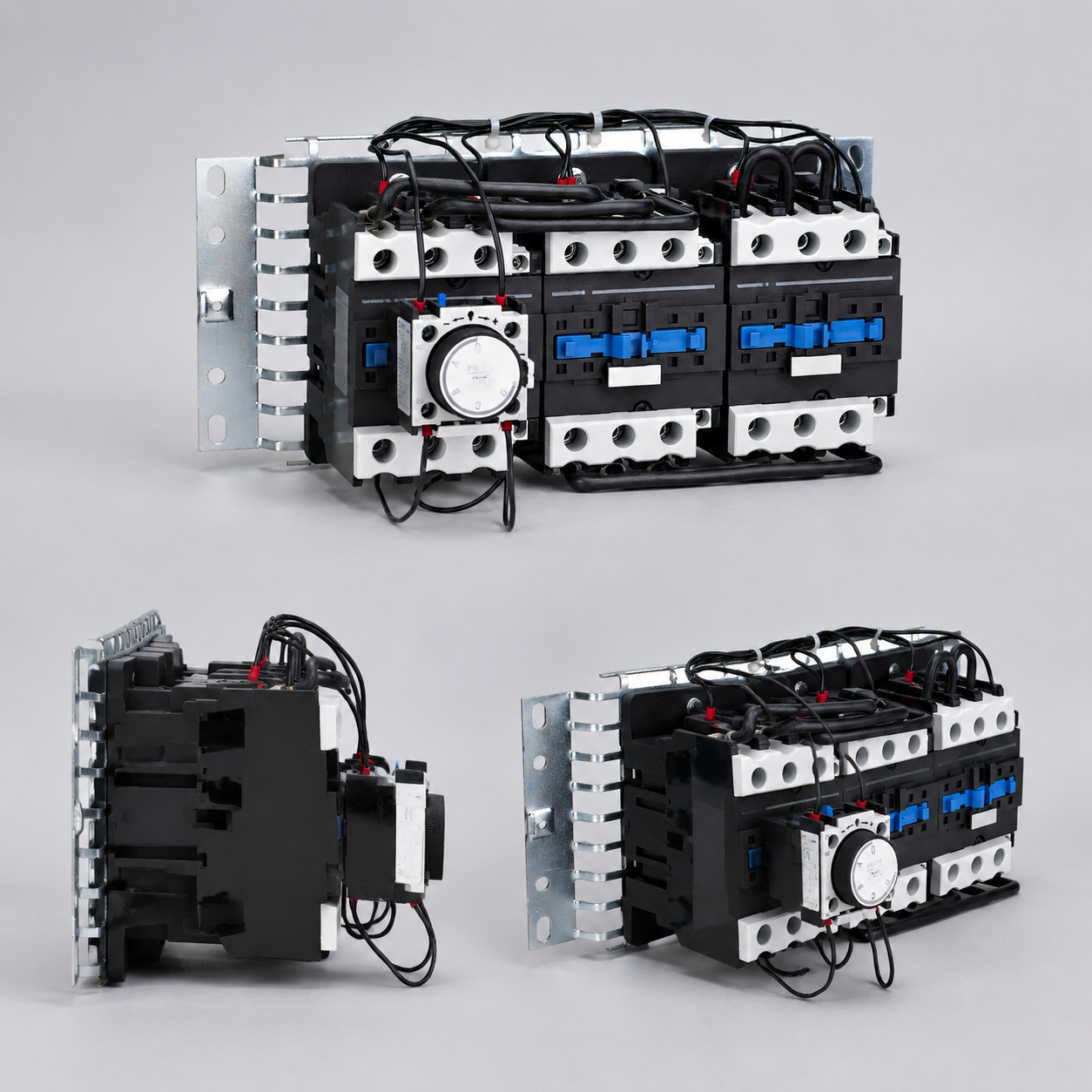

Penghubung bintang-segitiga QJX2

Kategori produk:: Starter Lunak
Kode produk:: P-425
Model:: QJX2

Fungsi dan penggunaan (skenario aplikasi)

Produk perangkat kontrol dan perlindungan motor listrik, serta starter motor utamanya digunakan terutama untuk arus bolak-balik 50Hz atau 60Hz, tegangan kerja nominal hingga 380V, dalam kategori penggunaan AC-3, arus kerja nominal hingga 95A di sirkuit, sebagai alat start motor, starter ini dilengkapi dengan penundaan udara

Kejutan saat inquiry

Sorotan produk

Kesesuaian Aplikasi Teknik
Beroperasi stabil dan andal
Integrasi sistem yang mudah

Model

QJX2

Minta Penawaran Chat WhatsApp

Parameter Utama Produk

KategoriInverter dan Starter LunakKategori KeduaSoft starter

ParameterArus kerja terukur: 09/12/18/25/32/40/50/65/80/95A; Rentang arus penyetelan: 7~93AKeunggulan/Fitur Inti01 Dilengkapi dengan head penundaan udara, dapat secara otomatis melakukan perubahan bintang-segi tiga untuk mengurangi arus start motor

Detail produk

Fungsi dan Penggunaan

QJX2 seri starter bintang-segi tiga digunakan terutama dalam sirkuit berfrekuensi 50Hz atau 60Hz, tegangan kerja nominal hingga 380V, dalam kategori penggunaan AC-3, arus kerja nominal hingga 95A, sebagai sarana untuk menghidupkan motor listrik. Starter ini dilengkapi dengan timer udara, yang dapat secara otomatis melakukan konversi "bintang-segi tiga", untuk menurunkan arus penghidupan motor.

Penjelasan Lengkap

Parameter:
Arus kerja nominal: 09/12/18/25/32/40/50/65/80/95A
Kisaran arus penyetelan: 7~93A

Keunggulan/Fungsi Inti:
01 Dilengkapi dengan timer udara, yang dapat secara otomatis melakukan konversi bintang-segi tiga, untuk menurunkan arus penghidupan motor

Parameter Rinci

Kategori Parameter	Item Parameter	Nilai Parameter
4.1 Parameter Teknis Utama	Model	QJX2-09
	Arus Kerja Nominal (A) (AC-3)	09
	Kapasitas Motor Tiga Fasa KW(AC-3) 220V	4
	Kapasitas Motor Tiga Fasa KW(AC-3) 380V	7.5
	Berat (kg)	1.5
	Model	QJX2-12
	Arus Kerja Nominal (A) (AC-3)	12
	Kapasitas Motor Tiga Fasa KW(AC-3) 220V	5.5
	Kapasitas Motor Tiga Fasa KW(AC-3) 380V	10
	Berat (kg)	1.5
	Model	QJX2-18
	Arus Kerja Nominal (A) (AC-3)	18
	Kapasitas Motor Tiga Fasa KW(AC-3) 220V	11
	Kapasitas Motor Tiga Fasa KW(AC-3) 380V	15
	Berat (kg)	1.7
	Model	QJX2-25
	Arus Kerja Nominal (A) (AC-3)	25
	Kapasitas Motor Tiga Fasa KW(AC-3) 220V	11
	Kapasitas Motor Tiga Fasa KW(AC-3) 380V	18.5
	Berat (kg)	1.8
	Model	QJX2-32
	Arus Kerja Nominal (A) (AC-3)	32
	Kapasitas Motor Tiga Fasa KW(AC-3) 220V	15
	Kapasitas Motor Tiga Fasa KW(AC-3) 380V	25
	Berat (kg)	2.0
	Model	QJX2-40
	Arus Kerja Nominal (A) (AC-3)	40
	Kapasitas Motor Tiga Fasa KW(AC-3) 220V	18.5
	Kapasitas Motor Tiga Fasa KW(AC-3) 380V	33
	Berat (kg)	4.36
	Model	QJX2-50
	Arus Kerja Nominal (A) (AC-3)	50
	Kapasitas Motor Tiga Fasa KW(AC-3) 220V	25
	Kapasitas Motor Tiga Fasa KW(AC-3) 380V	45
	Berat (kg)	4.36
	Model	QJX2-65
	Arus Kerja Nominal (A) (AC-3)	65
	Kapasitas Motor Tiga Fasa KW(AC-3) 220V	30
	Kapasitas Motor Tiga Fasa KW(AC-3) 380V	55
	Berat (kg)	4.36
	Model	QJX2-80
	Arus Kerja Nominal (A) (AC-3)	80
	Kapasitas Motor Tiga Fasa KW(AC-3) 220V	37
	Kapasitas Motor Tiga Fasa KW(AC-3) 380V	63
	Berat (kg)	5.20
	Model	QJX2-95
	Arus Kerja Nominal (A) (AC-3)	95
	Kapasitas Motor Tiga Fasa KW(AC-3) 220V	45
	Kapasitas Motor Tiga Fasa KW(AC-3) 380V	80
	Berat (kg)	5.20
4.2 Komposisi Produk	Kapasitas Arus Motor Tiga Fasa 380V (kW)	7.5
	kW	7.5
	A	15.5
	A 0.58le	8.99
	Model Produk	QJX2-09
	Relay Panas yang Sesuai dengan Starter Bintang-Triangle	NR-11.5
	Batas Pengaturan Arus (A)	7-10
	Fuse yang Sesuai	20
	Kapasitas Arus Motor Tiga Fasa 380V (kW)	9
	kW	9
	A	18.5
	A 0.58le	10.7
	Model Produk	QJX2-12
	Relay Panas yang Sesuai dengan Starter Bintang-Triangle	NR2-11.5
	Batas Pengaturan Arus (A)	9-13
	Fuse yang Sesuai	20
	Arus nominal motor tiga fase kandang burung 380V lekuat (kW)	10
	kW	10
	A	20
	A 0.58le	11.6
	Tipe produk	QJX2-12
	Relay termal yang sesuai dengan starter segitiga-sigma	NR2-11.5
	Jangkauan penyetelan arus (A)	9-13
	Kotak fuse yang sesuai	20
	Arus nominal motor tiga fase kandang burung 380V lekuat (kW)	11
	kW	11
	A	22
	A 0.58le	12.8
	Tipe produk	QJX2-18
	Relay termal yang sesuai dengan starter segitiga-sigma	NR2-25
	Jangkauan penyetelan arus (A)	12-18
	Kotak fuse yang sesuai	32
	Arus nominal motor tiga fase kandang burung 380V lekuat (kW)	15
	kW	15
	A	30
	A 0.58le	17.4
	Tipe produk	QJX2-18
	Relay termal yang sesuai dengan starter segitiga-sigma	NR2-25
	Jangkauan penyetelan arus (A)	12-18
	Kotak fuse yang sesuai	32
	Arus nominal motor tiga fase kandang burung 380V lekuat (kW)	18.5
	kW	18.5
	A	37
	A 0.58le	21.5
	Tipe produk	QJX2-25
	Relay termal yang sesuai dengan starter segitiga-sigma	NR2-25
	Jangkauan penyetelan arus (A)	17-25
	Kotak fuse yang sesuai	50
	Arus nominal motor tiga fase kandang burung 380V lekuat (kW)	22
	kW	22
	A	44
	A 0.58le	25.5
	Tipe produk	QJX2-32
	Relay termal yang sesuai dengan starter segitiga-sigma	NR2-36
	Jangkauan penyetelan arus (A)	23-32
	Kotak fuse yang sesuai	63
	Arus nominal motor tiga fase kandang burung 380V lekuat (kW)	25
	kW	25
	A	52
	A 0.58le	30.2
	Tipe produk	QJX2-32
