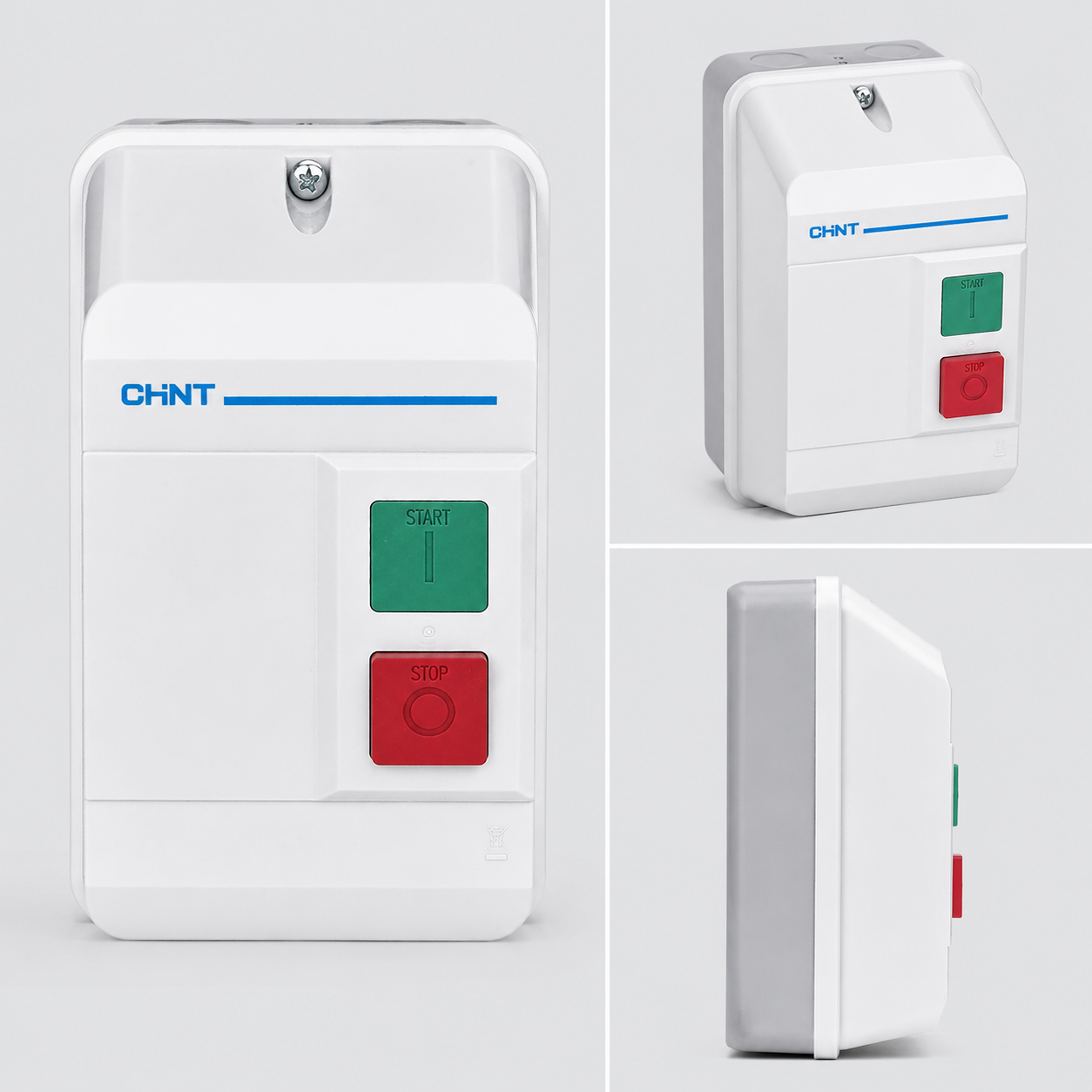

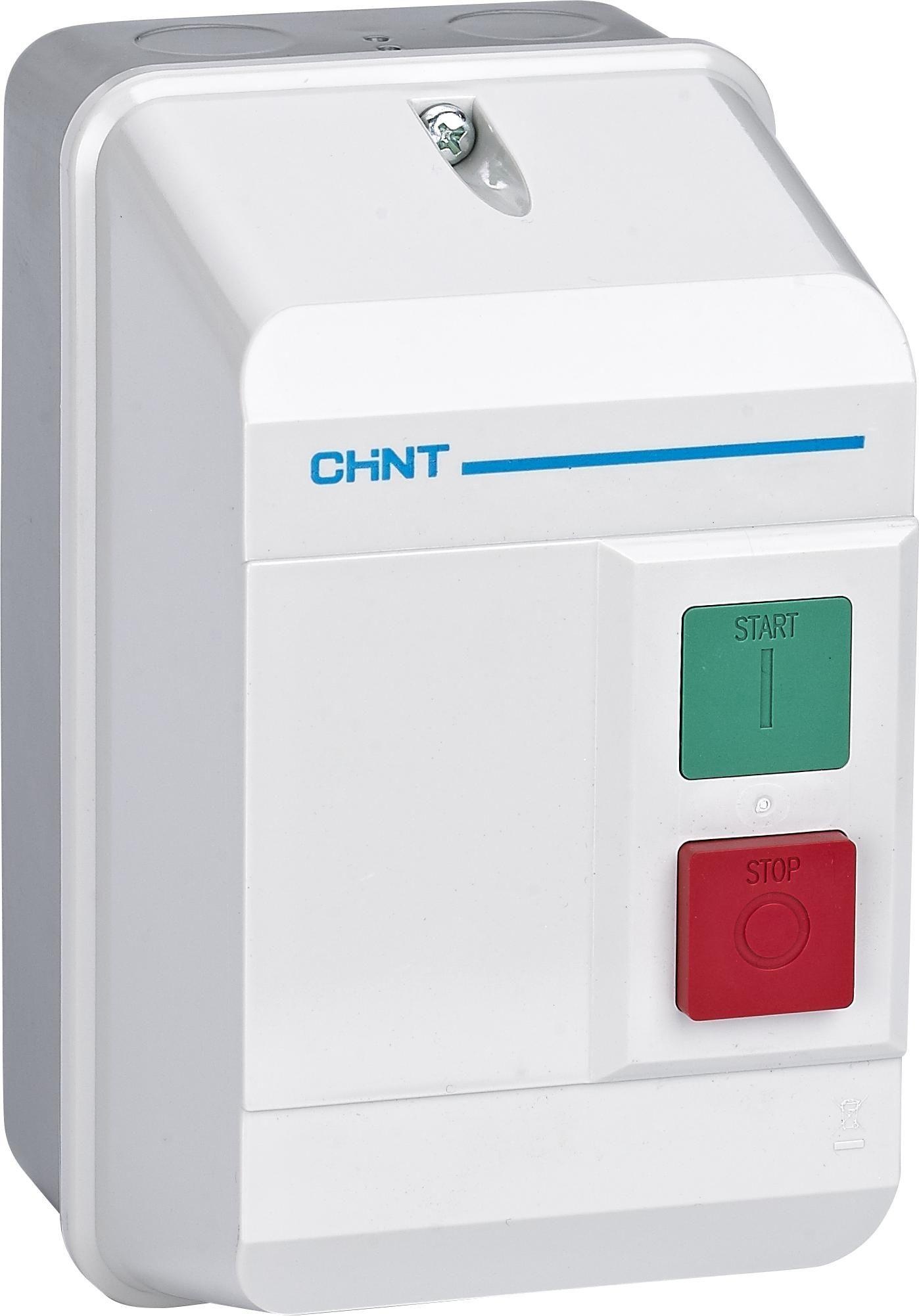

Fungsi dan Penggunaan
Penghubung elektromagnetik seri NQ3 (selanjutnya disebut sebagai penghubung) terutama digunakan untuk sirkuit dengan frekuensi arus bolak-balik 50Hz (atau 60Hz) tegangan kerja nominal hingga 690V, dalam kategori penggunaan AC-3, 380/400V, daya kontrol nominal hingga 11kW (arus hingga 22A), untuk mengontrol start dan stop motor. Penghubung yang dilengkapi relay overload dapat melindungi motor dari kelebihan beban atau fase terputus. Memenuhi standar: GB/T 14048.4, IEC/EN 60947-4-1.
Penjelasan Detail
Parameter:
Tegangan kerja nominal: 12/22A
Tegangan kontrol lilitan: 36/110/220/380V
Tegangan penarik lilitan: 85%~110%Us
Keunggulan/Fungsi Inti:
01 Struktur casing yang tahan air, mencapai tingkat perlindungan IP55

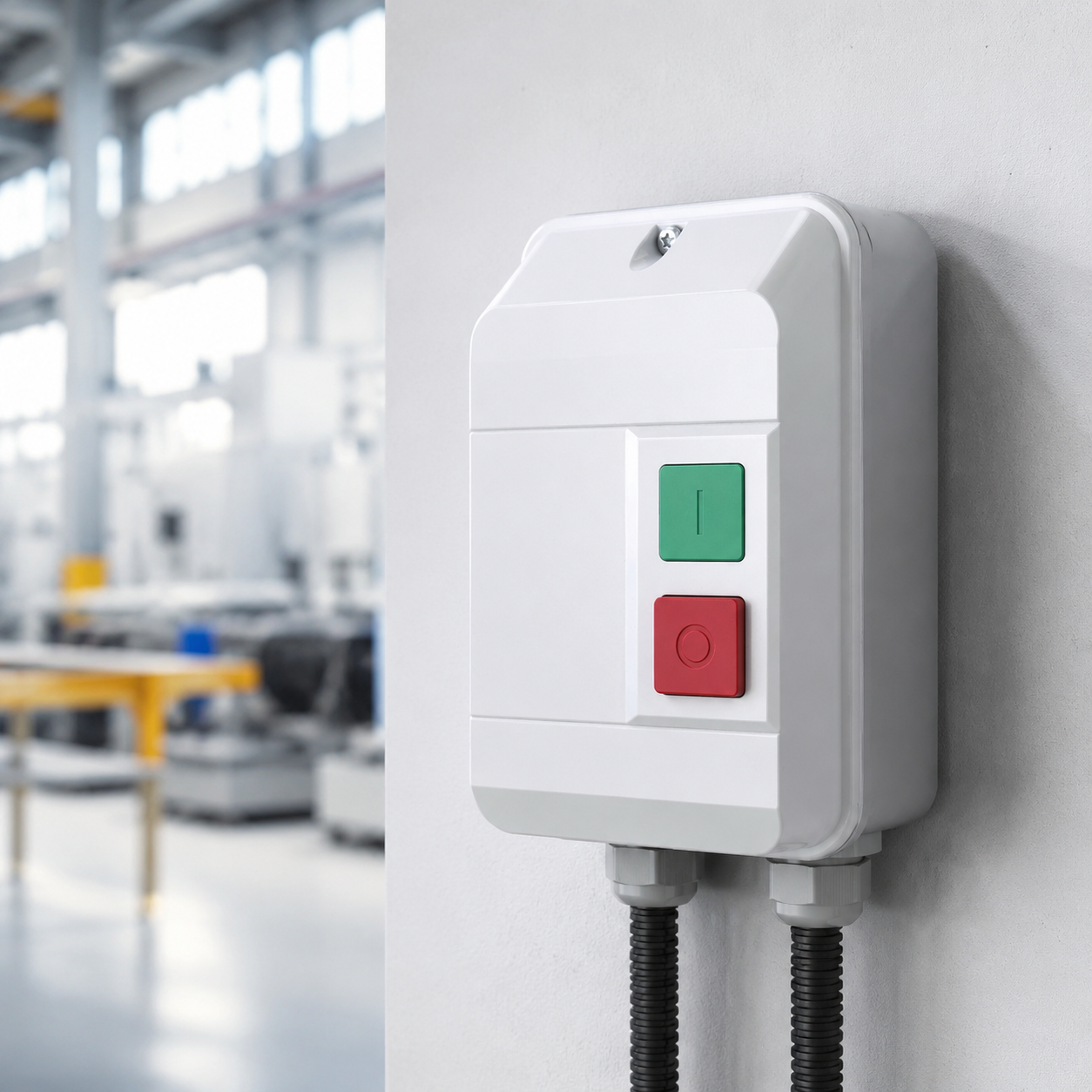

02 Koneksi kabel masuk dan keluar menggunakan lubang pukul, memudahkan koneksi

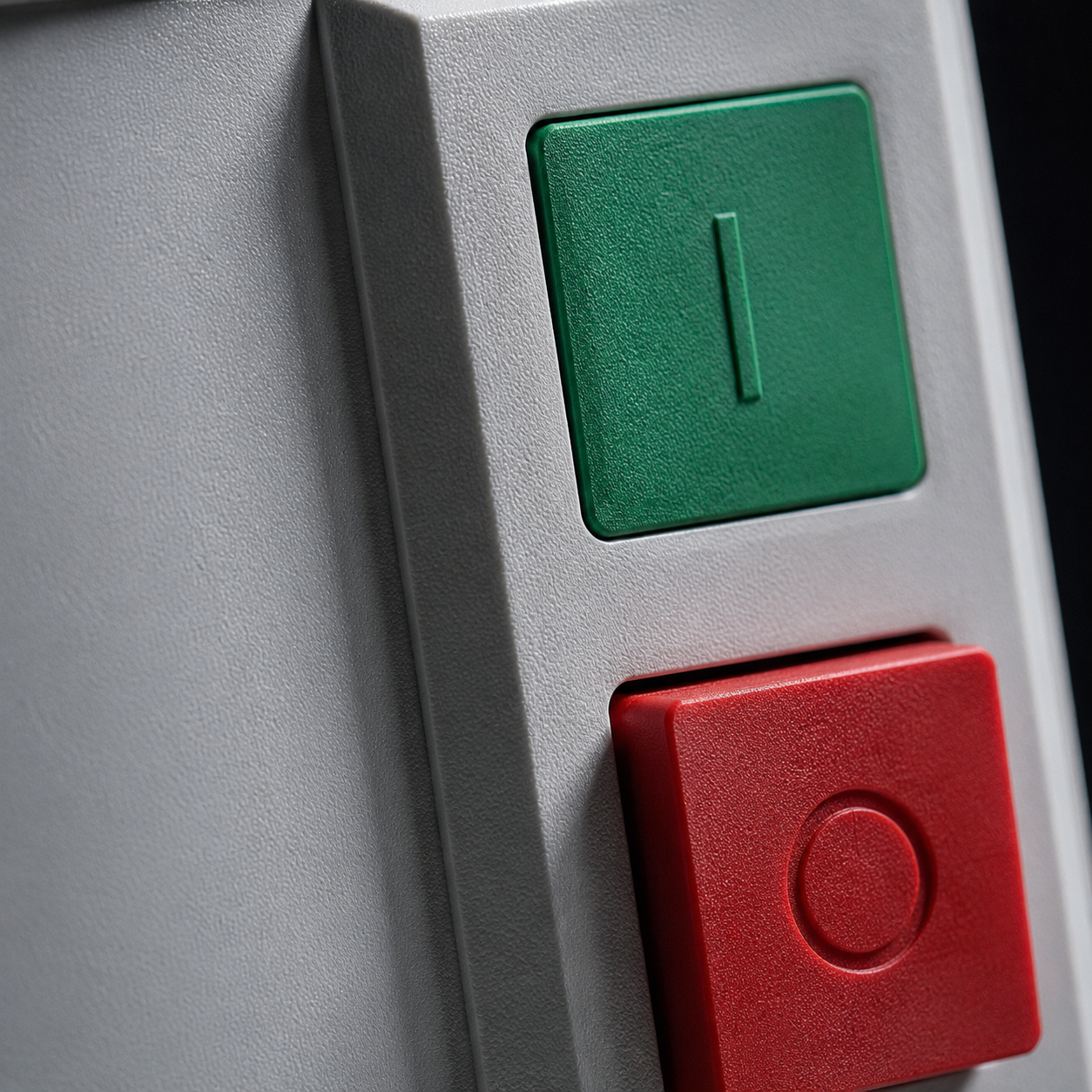

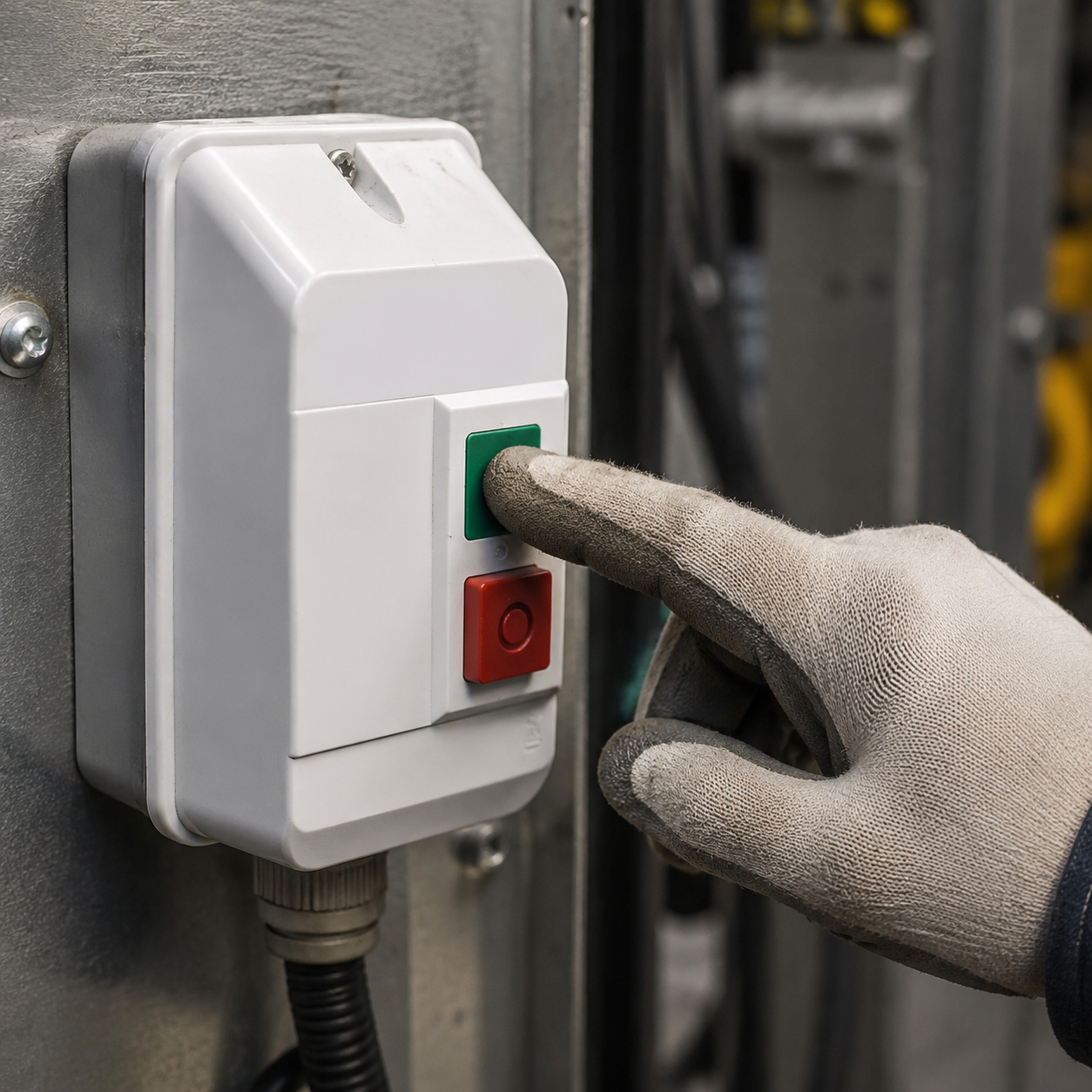

03 Tombol menggunakan komponen saklar mikro, lebih aman dan andal
Parameter Detail
| Kategori Parameter | Item Parameter | Nilai Parameter |
|---|
| Jenis Produk | NQ3-5.5P | |
| Jenis kontak arus bolak-balik yang dipasang | NC1-1810 | |
| Jenis relay over load yang dipasang | NR2-25 | |
| Batas Penyetelan Arus (A) | 0.1-0.16 | 0.16, 0.03 |
| 0.16-0.25 | 0.25, 0.04 |
| 0.25-0.4 | 0.4, 0.06 |
| 0.4-0.63 | 0.63, 0.09 |
| 0.63-1 | 1, 0.18 |
| 1-1.6 | 1.6, 0.25 |
| 1.25-2 | 2, 0.37 |
| 1.6-2.5 | 2.5, 0.37 |
| 2.5-4 | 4, 0.75 |
| 4-6 | 6, 1.1 |
| 5.5-8 | 8, 1.5 |
| 7-10 | 10, 2.2 |
| 9-13 | 12, 3 |
| AC-3 | 220/230V | |
| 380/400V | |
| 660/690V | |
| Jenis SCPD yang digunakan | g2 | |
| Kekuatan lilitan (VA) | Kekuatan penarik | ≤70 |
| Kekuatan penahan | ≤9.5 |
| Jenis Produk | NQ3-11P | |
| Jenis kontak arus bolak-balik yang dipasang | NC1-3210 | |
| Jenis relay over load yang dipasang | NR2-25 | |
| Batas Penyetelan Arus (A) | 0.63-1 | 1, 0.18 |
| 1-1.6 | 1.6, 0.25 |
| 1.25-2 | 2, 0.37 |
| 1.6-2.5 | 2.5, 0.37 |
| 2.5-4 | 4, 0.75 |
| 4-6 | 6, 1.1 |
| 5.5-8 | 8, 1.5 |
| 7-10 | 10, 2.2 |
| 9-13 | 13, 3 |
| 12-18 | 18, 4 |
| 17-25 | 22, 5.5 |
| AC-3 | 220/230V | |
| 380/400V | |
| 660/690V | |
| Jenis SCPD yang digunakan | g4 | |
| Kekuatan lilitan (VA) | Kekuatan penarik | ≤110 |
| Kekuatan penahan | ≤14 |
