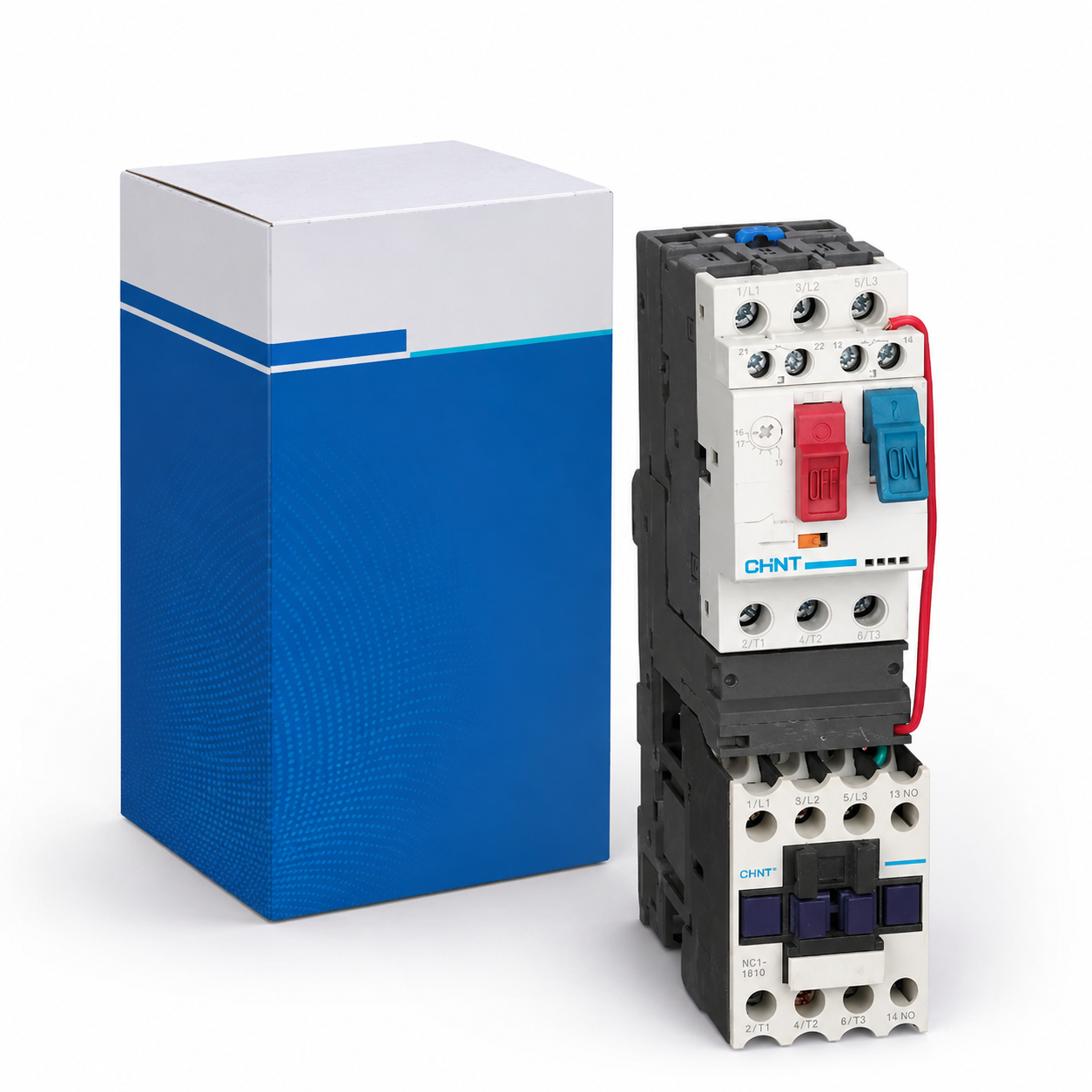

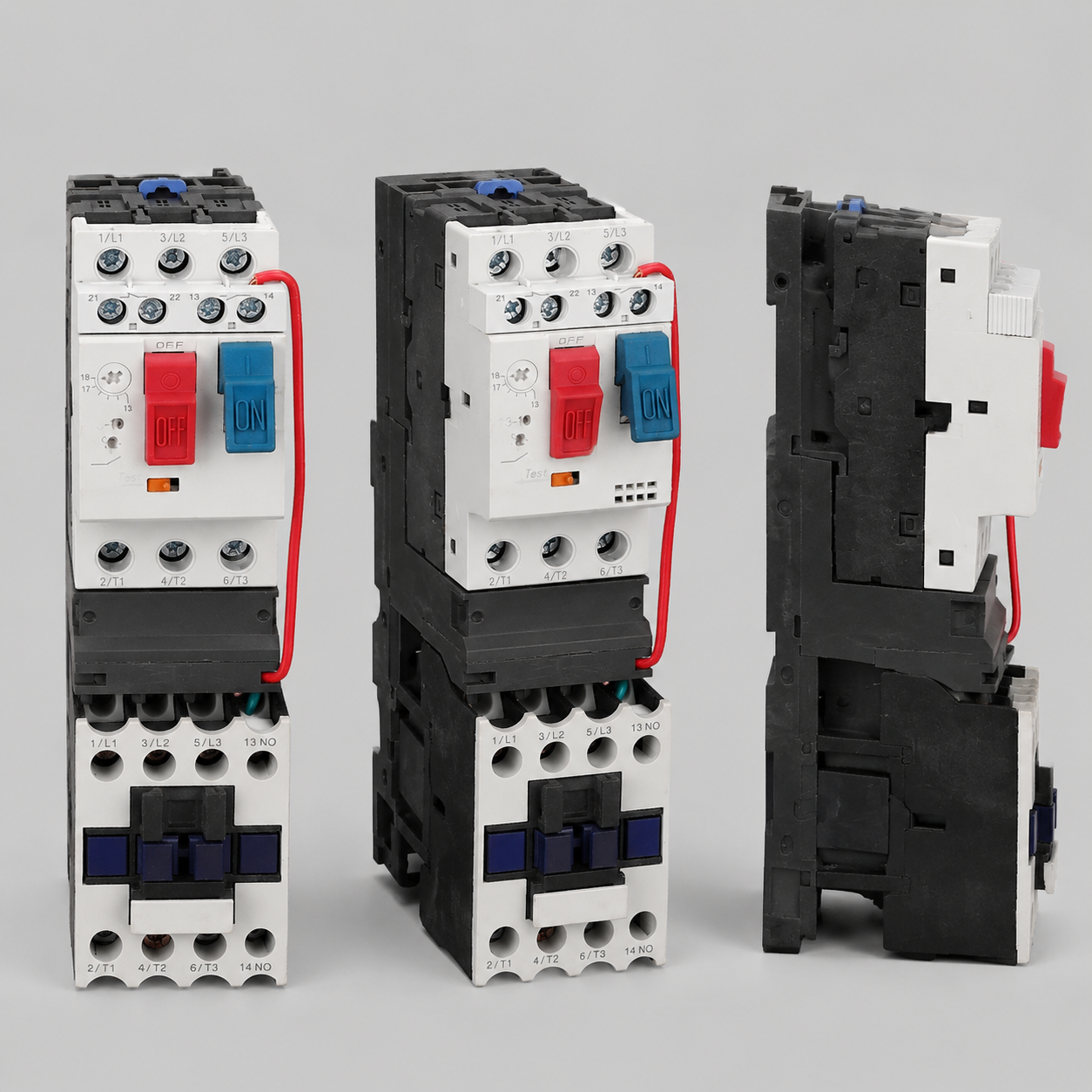

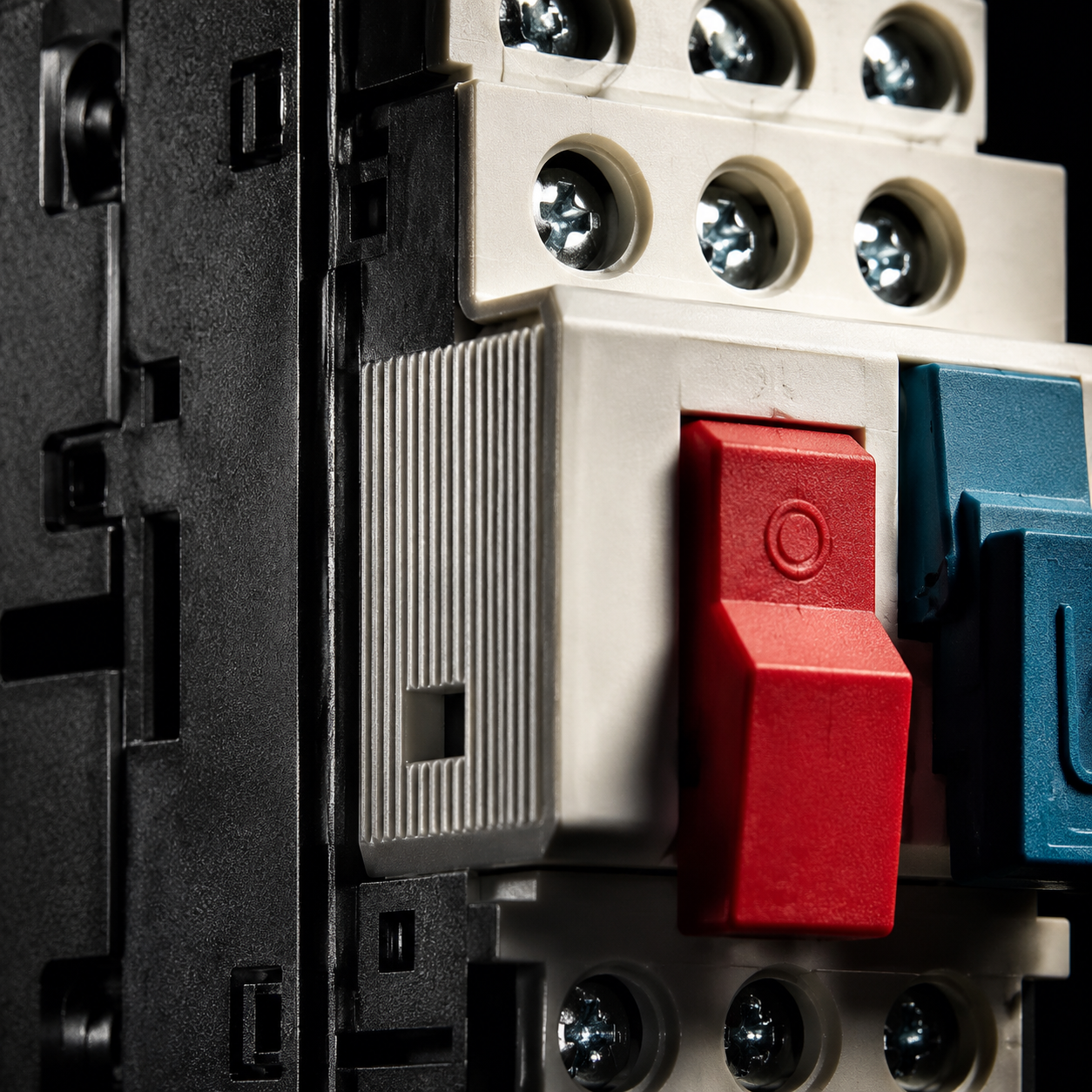

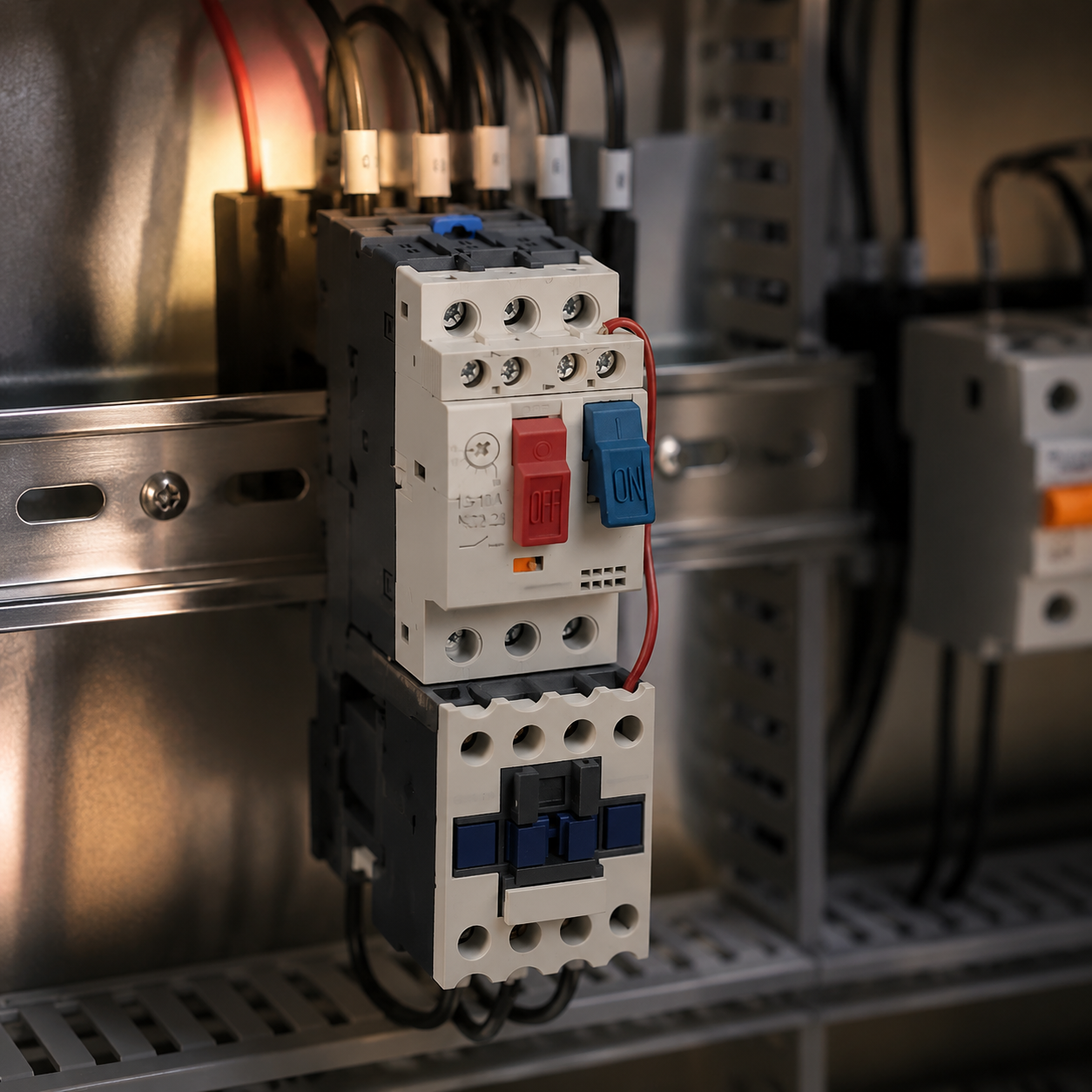

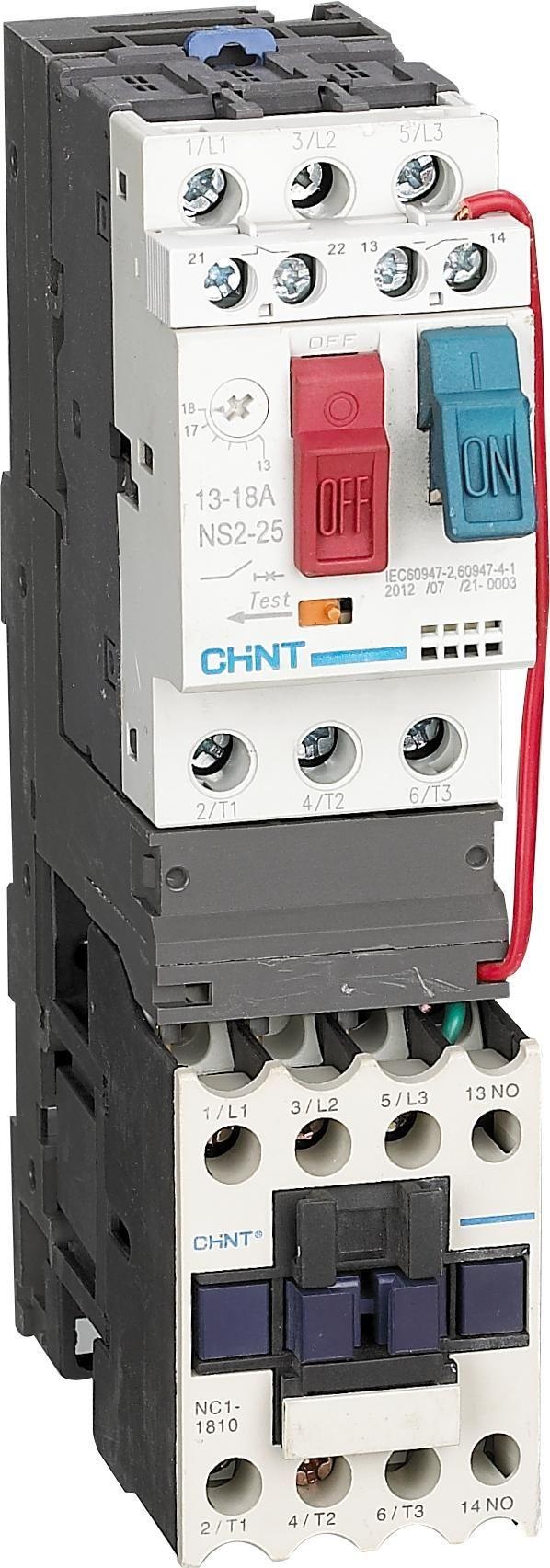

Penghubung starter tipe terlindung seri NQB1

Kategori produk:: Starter Lunak
Kode produk:: P-428
Model:: NQB1

Fungsi dan penggunaan (skenario aplikasi)

Perangkat listrik untuk kontrol dan perlindungan motor, produk starter motor terutama digunakan (disebut selanjutnya sebagai starter) untuk sistem daya berfrekuensi 50Hz arus bolak-balik, tegangan kerja nominal hingga 690V, arus kerja nominal hingga 18A, digunakan sebagai start langsung, pemutusan operasi motor induksi tiga fase dengan kandang sangkar.

Kejutan saat inquiry

Sorotan produk

Perlindungan beban berlebih yang andal
Kemampuan perlindungan korsleting
Kemampuan pemutusan yang kuat

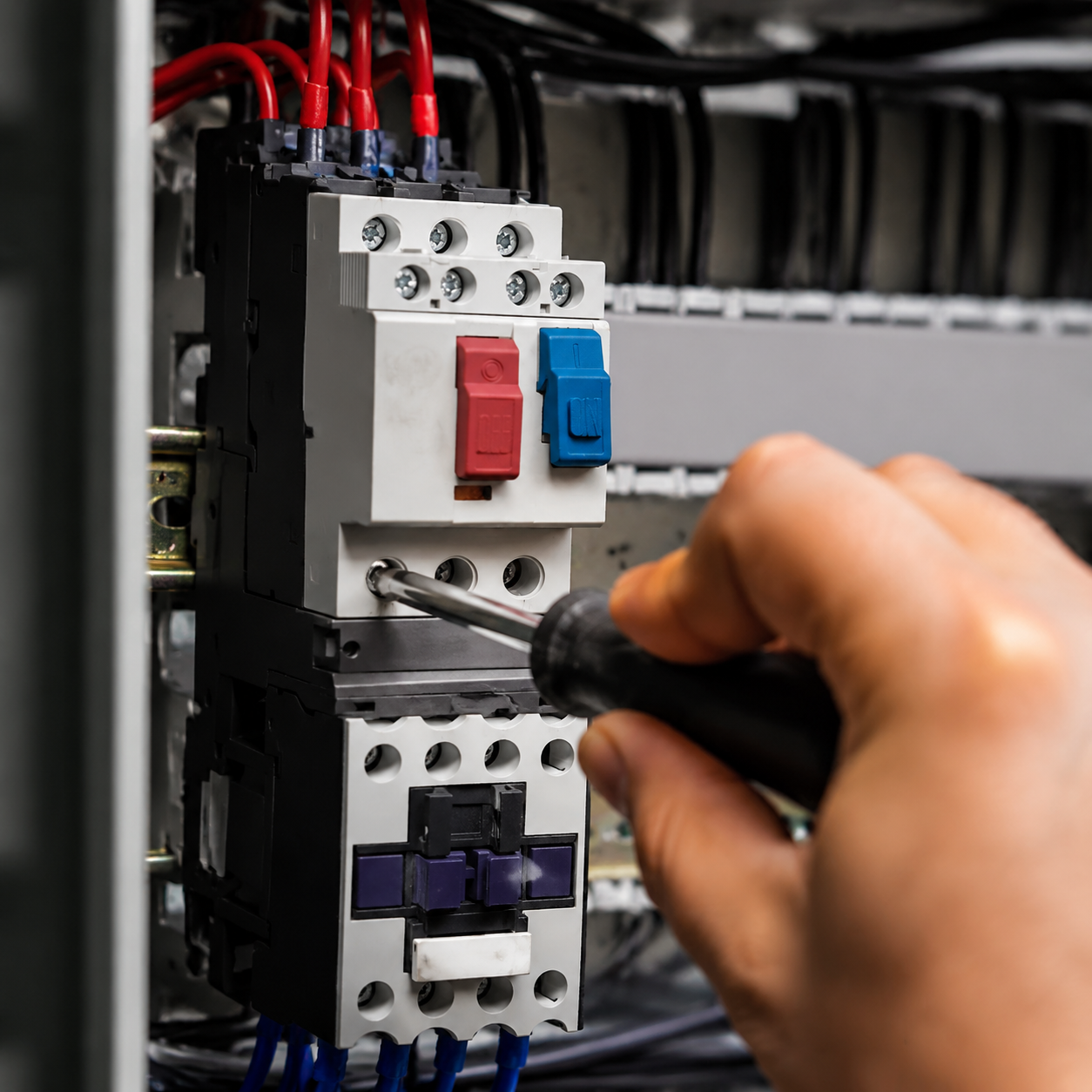

Pemasangan dan perawatan yang mudah
Respons kontrol stabil

Model

NQB1

Minta Penawaran Chat WhatsApp

Parameter Utama Produk

KategoriInverter dan Starter LunakKategori KeduaSoft starter

ParameterArus kerja terukur: 0,1~18A; Tegangan kerja terukur: 380, 660V; Jarak terbang: 40mmKeunggulan/Fitur Inti01 Memiliki karakteristik koordinasi antara sistem kontrol dan perlindungan; 02 Mengurangi beban kabel, mempercepat waktu pemasangan, mengurangi area pemasangan, menghemat ruang kabinet

Detail produk

Fungsi dan Penggunaan

Pemula protektif NQB1 (selanjutnya disebut pemula) digunakan dalam sistem listrik tegangan kerja AC 50Hz, tegangan kerja nominal hingga 690V, arus kerja nominal hingga 18A untuk menggerakkan langsung, memutus operasi motor induksi tiga fase dengan rotor sangkar. Pemula ini memiliki kemampuan untuk menghubungkan dan memutuskan sirkuit secara berulang, serta melindungi sirkuit dari hubung singkat, beban berlebih, putus fase, dan kompensasi suhu. Pemula seri NQB1 memecahkan pola penyebaran komponen perangkat rendah tradisional, dan mengintegrasikan fungsi-fungsi tersebut menjadi satu kesatuan, dengan sistem internal yang saling berkoordinasi. Struktur yang ringkas tidak hanya menghemat ruang, tetapi juga cocok untuk sistem pemasangan kabel baru, mengurangi persediaan, memudahkan pengguna dalam memilih model, mengurangi beban kerja dan kejadian pemilihan yang salah, sehingga ekonomis dan praktis. Sesuai standar: GB/T 14048.4, IEC/EN 60947-4-1.

Penjelasan Detail

Parameter:
Arus kerja nominal: 0,1-18A
Tegangan kerja nominal: 380, 660V
Jarak busur api: 40mm

Keunggulan/Fungsi Inti:
01 Memiliki karakteristik koordinasi sistem kontrol dan perlindungan
02 Mengurangi beban pemasangan kabel, mempercepat waktu pemasangan, mengurangi area pemasangan, dan menghemat ruang kabinet

Parameter Detail

Kategori Parameter	Parameter	Nilai Parameter
4.1 Parameter utama dan indikator kinerja teknis tercantum dalam tabel:	Nama Model	NQB1-18
	Tegangan isolasi nominal Ui V	690
	Tegangan benturan nominal Uimp kV	6
	Frekuensi nominal Hz	50
	Arus kerja nominal Ie A	0,16, 0,25, 0,4, 0,63, 1, 1,6, 2,5, 4, 6,3, 10, 14, 18
	Rentang arus pengaturan pengaktif panas A	0,1-0,16, 0,16-0,25, 0,25-0,4, 0,4-0,63, 0,63-1, 1-1,6, 1,6-2,5, 2,5-4, 4-6,3, 6-10, 9-14, 13-18
	Arus panas yang diperkirakan Ith A	0,16, 0,25, 0,4, 0,63, 1, 1,6, 2,5, 4, 6,3, 10, 14, 18
	Nilai arus trip instan II A	1,5, 2,4, 5, 8, 13, 22,5, 33,5, 51, 78, 138, 170, 223
	Tegangan kerja nominal Ue V	380(400), 660(690)
	Kemampuan arus pendek terbatas Iq kA	50, 2,25
	Model SCDP yang sesuai	NT00-4, NT00-16, NT00-25
	Arus yang diharapkan rkA	1, 3
	Tipe koordinasi rkA	2, 1
	Daya motor tiga fase sangkar yang dapat dikontrol kW	-, 0,37, 0,55, 1,1, 0,75, 1,5, 3, 2,2, 4, 5,5, 5,5, 9, 7,5
	Jarak busur api mm	40
4.2 Parameter kontak dan sirkuit bantu tercantum dalam tabel:
	Tegangan kumparan (-)/V	110/220/380
	Frekuensi Hz	50
	Kuasa kumparan VA	70
	Impedansi kutub (Z)Ω	≤50
	Tegangan isolasi nominal (UI)V	690
	Arus panas yang diperkirakan (Ith)A	10
	Kemampuan arus pendek terbatas (Iq)kA	1
	Koordinasi kemampuan arus pendek terbatas SCDP	NT00-10A
	Arus kerja nominal (Ie)A dan tegangan kerja (Ue)V	AC-15: 0,95A
	Tegangan benturan nominal (Uimp)kV	6
