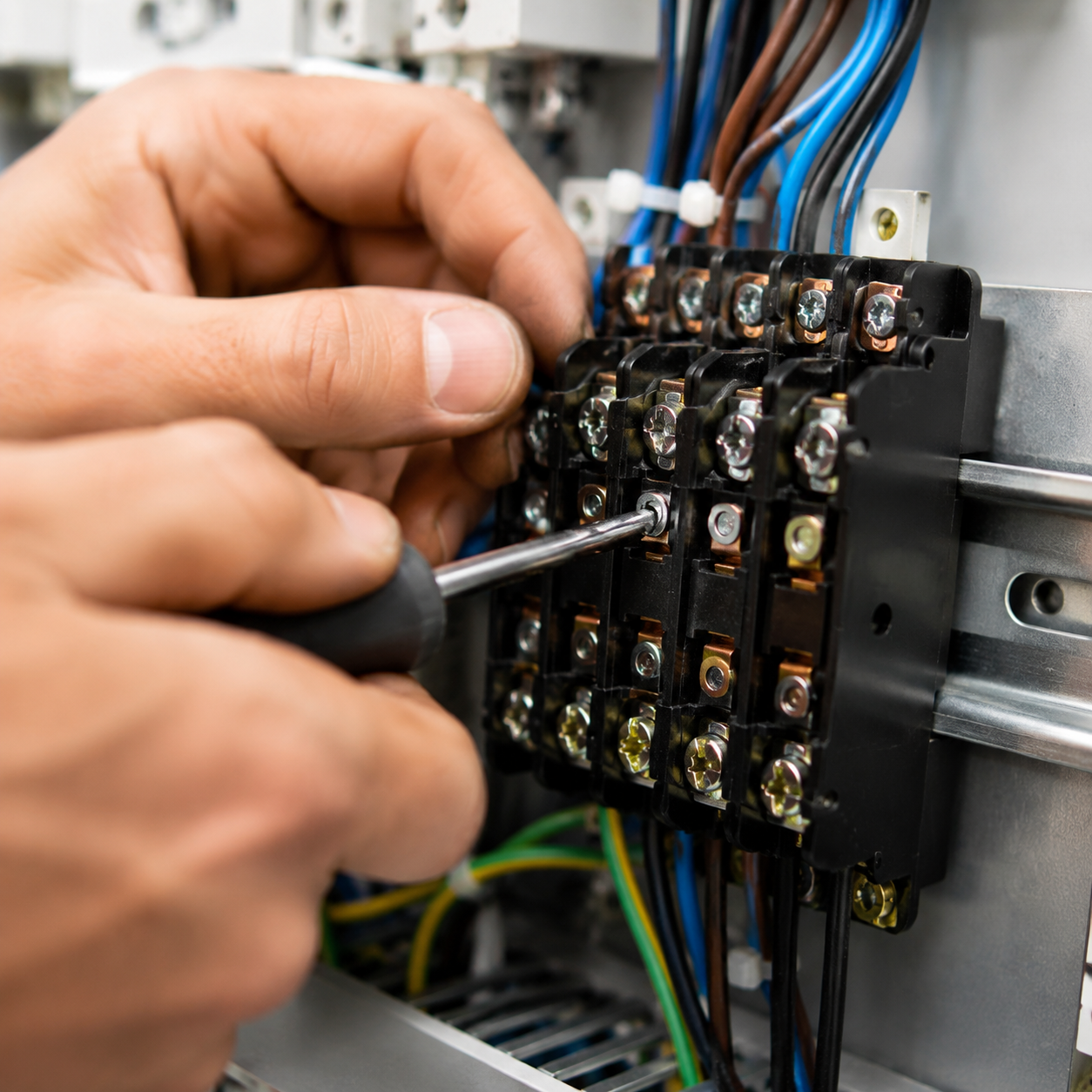

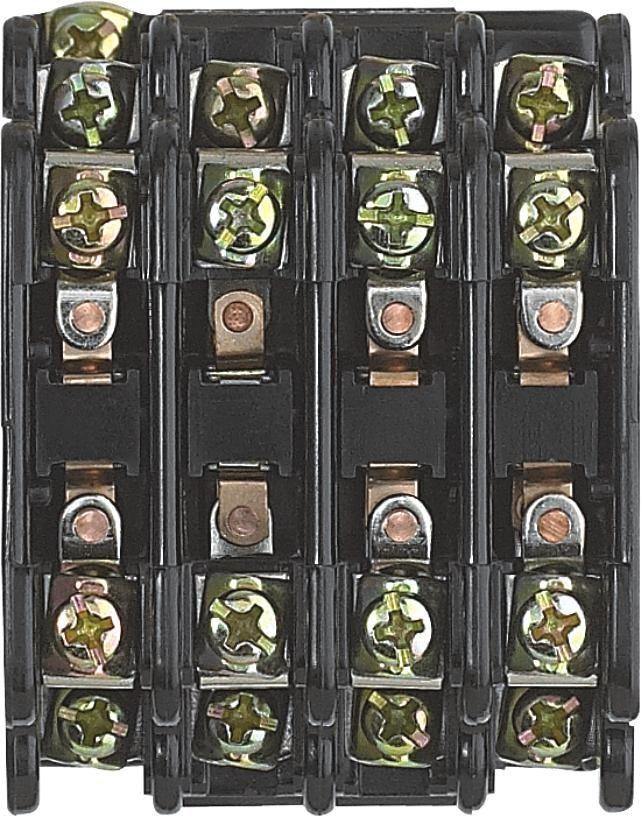

Fungsi dan Penggunaan
Relay tengah seri JZ7 (berikut ini disebut sebagai relay) terutama digunakan dalam sirkuit kontrol dengan frekuensi arus bolak-balik 50Hz (dapat digunakan untuk 60Hz setelah dikembangkan), tegangan kerja nominal hingga 380V atau tegangan kerja DC hingga 220V, untuk mengontrol berbagai kumparan elektromagnetik, sehingga memperkuat sinyal atau meneruskan sinyal secara bersamaan ke komponen kontrol yang relevan.

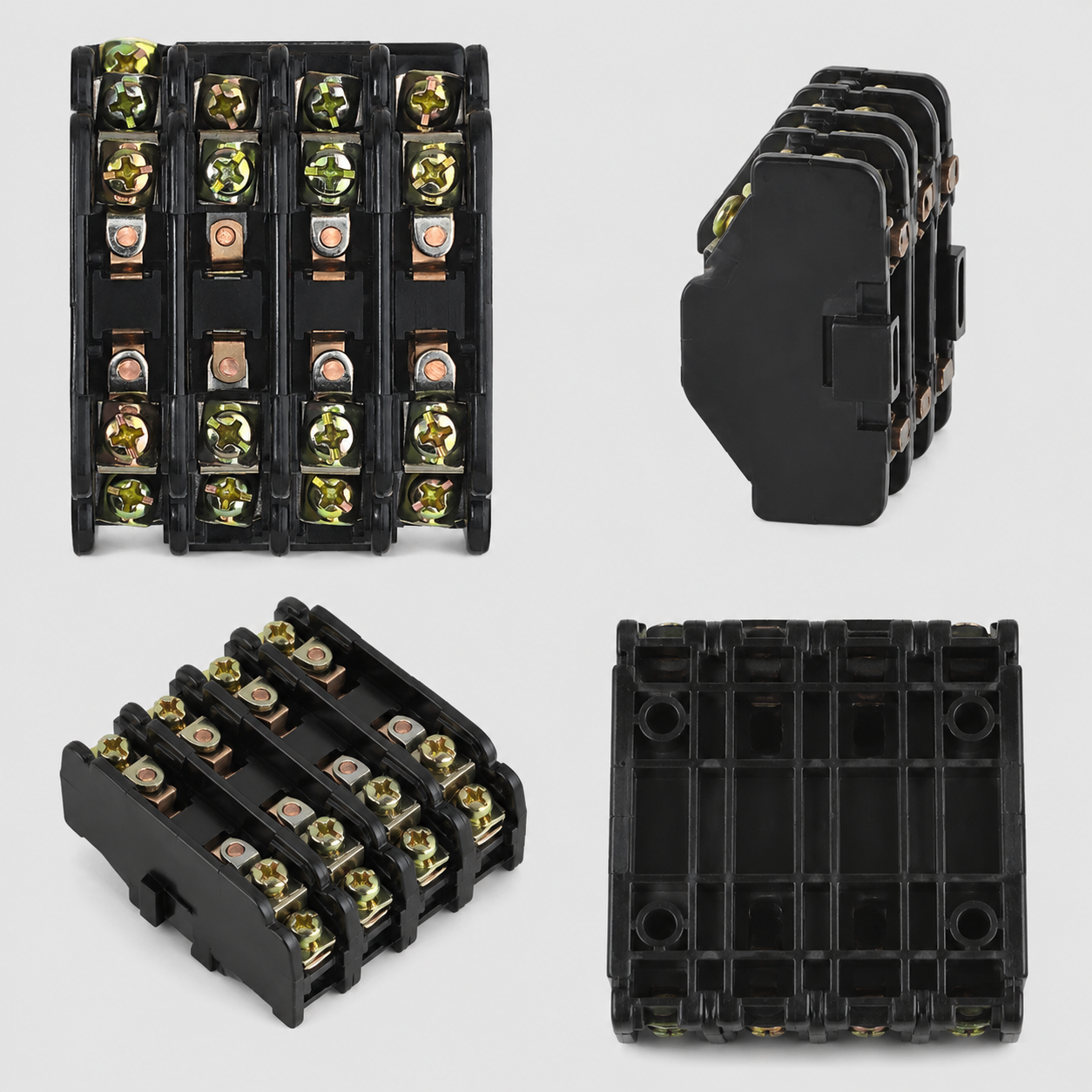

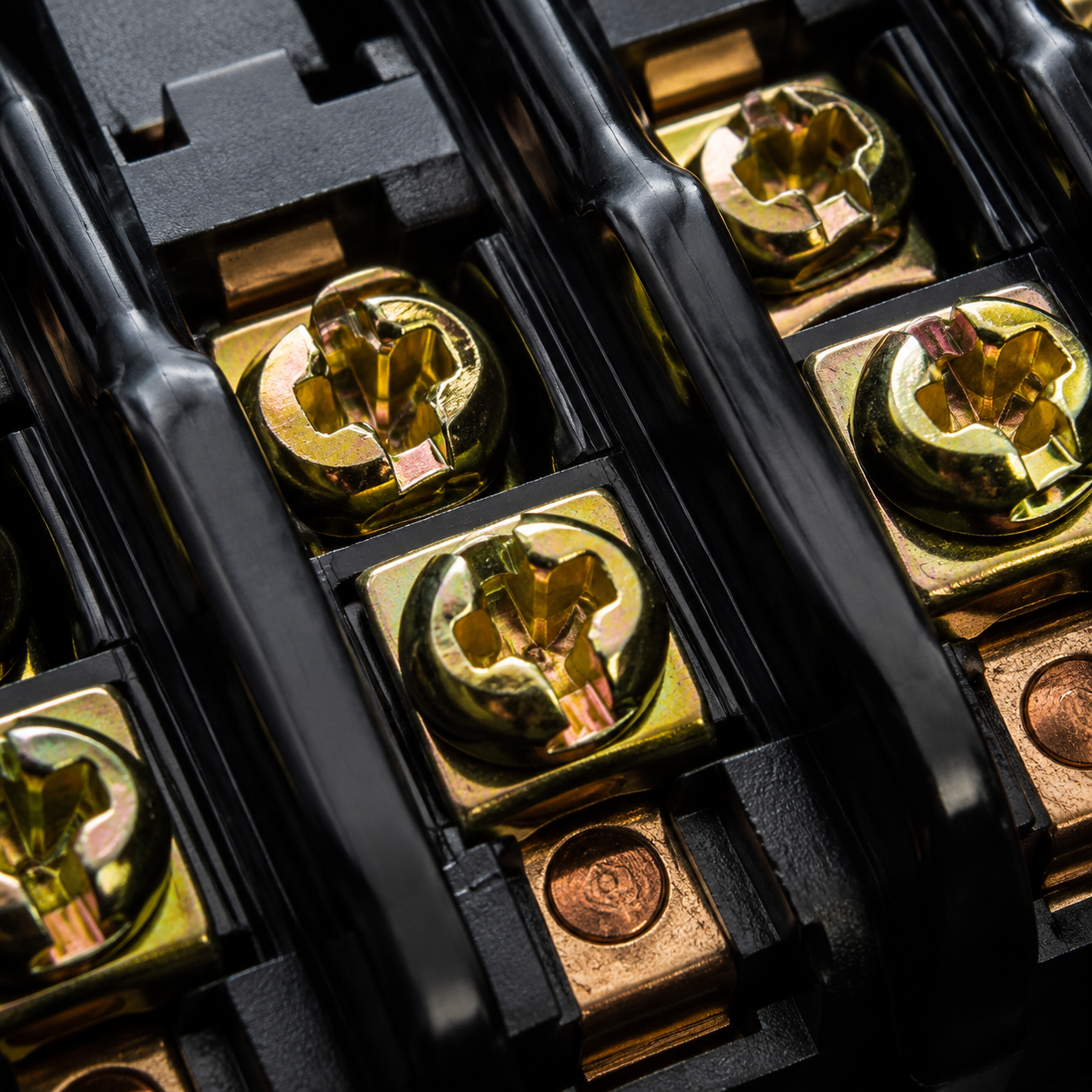

Deskripsi Lengkap
Parameter:
Jumlah kontak: 4 kelompok
Parameter Lengkap
| Kategori Parameter | Nama Parameter | Nilai Parameter |
|---|
| 4.1 Bentuk kombinasi kontak relay (lihat Tabel 1) | Jenis | JZ7-44 |
| Jumlah kontak normally open | 4 |
| Jumlah kontak normally closed | 4 |
| Jenis | JZ7-53 |
| Jumlah kontak normally open | 5 |
| Jumlah kontak normally closed | 3 |
| Jenis | JZ7-62 |
| Jumlah kontak normally open | 6 |
| Jumlah kontak normally closed | 2 |
| Jenis | JZ7-71 |
| Jumlah kontak normally open | 7 |
| Jumlah kontak normally closed | 1 |
| Jenis | JZ7-80 |
| Jumlah kontak normally open | 8 |
| Jumlah kontak normally closed | 0 |
| 4.2 Tegangan sumber daya kontrol nominal kumparan Us adalah: Arus bolak-balik (50Hz): | Tegangan kerja nominal (V) | 12V, 24V, 36V, 48V, 110V, 127V, 220V, 240V, 380V |
| 4.3 Rentang operasi: | Tegangan penarik | (85%~110%)Us |
| Tegangan pelepas | (20%~75%)Us |
| 4.4 Parameter utama dan indikator kinerja teknis relay (lihat Tabel 2) | Kelas penggunaan | AC-15 |
| Arus panas bebas udara yang diperjanjikan (A) | 380 |
| Tegangan kerja nominal (V) | 0.47 |
| Arus kerja nominal (A) | 180 VA |
| Kemampuan kontrol | 1200 |
| Kuasa kumparan (VA) | 50 |
| Frekuensi operasi (h^-1) | 300 |
| Jumlah siklus elektrik ×10^4 | 1200 |
| Jumlah siklus mekanik ×10^4 | 50 |
| Kelas penggunaan | DC-13 |
| Arus panas bebas udara yang diperjanjikan (A) | 5 |
| Tegangan kerja nominal (V) | 220 |
| Arus kerja nominal (A) | 0.15 |
| Kemampuan kontrol | 33 W |
| Kuasa kumparan (VA) | ≤ 75 |
| Frekuensi operasi (h^-1) | ≤ 13 |
| Jumlah siklus elektrik ×10^4 | 1200 |
| Jumlah siklus mekanik ×10^4 | 50 |
