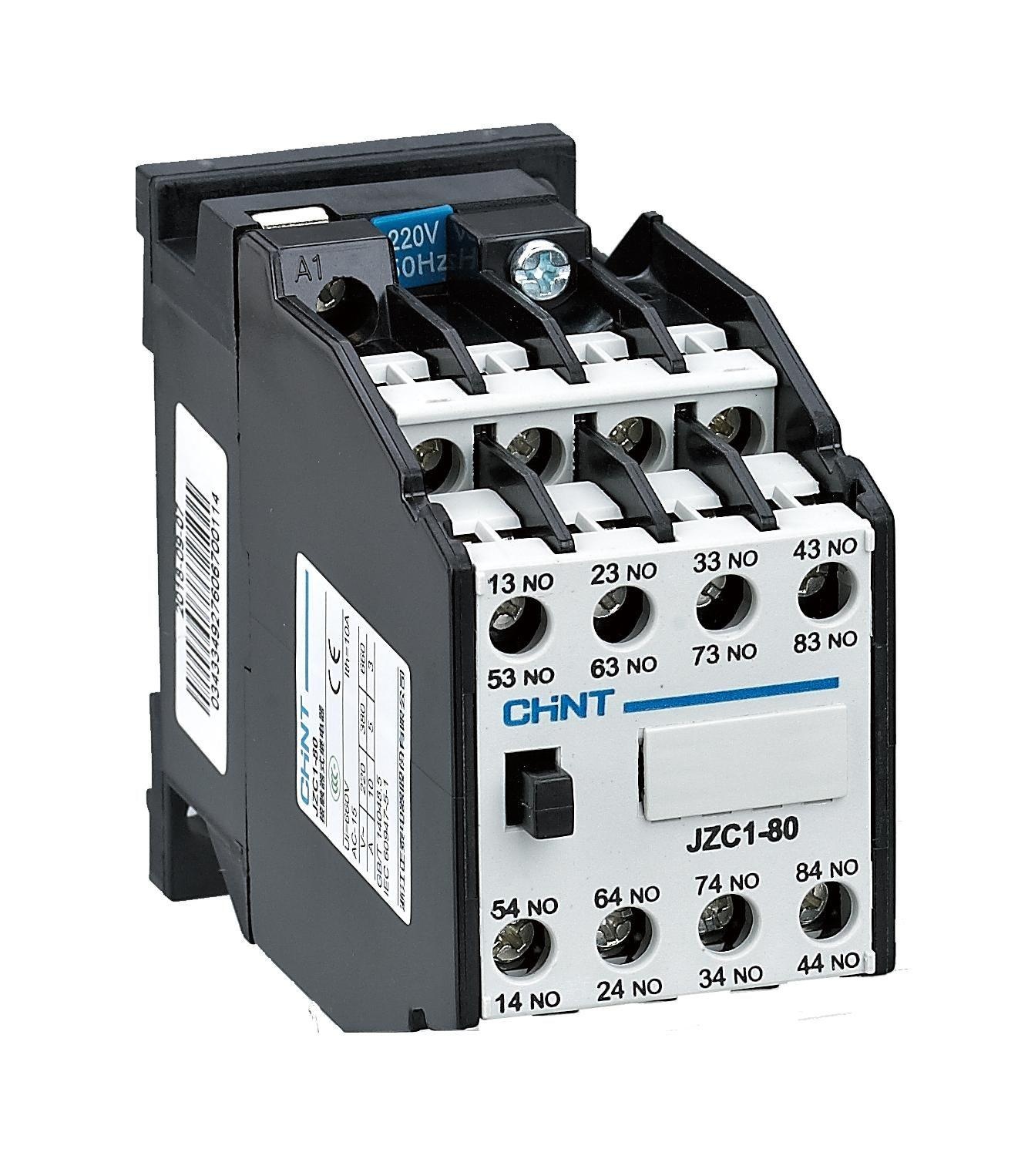

Relay Kontakt JZC1 Series

Kategori produk:: Relai Kontaktor
Kode produk:: P-432
Model:: JZC1

Fungsi dan penggunaan (skenario aplikasi)

Produk perangkat kontrol dan perlindungan motor, relay kontak terutama digunakan untuk sirkuit kontrol arus bolak-balik 50Hz, tegangan kerja nominal hingga 660V, untuk mengontrol berbagai kumparan elektromagnet dan sebagai penguat serta pengirim sinyal listrik, merupakan komponen listrik tegangan rendah yang tidak tergantikan dalam otomatisasi dan kontrol jarak jauh

Kejutan saat inquiry

Sorotan produk

Respons kontrol stabil
Kesesuaian Aplikasi Teknik
Berjalan stabil dan andal
Integrasi sistem yang mudah

Model

JZC1

Minta Penawaran Chat WhatsApp

Parameter Utama Produk

KategoriPerangkat Perlindungan dan Otomatisasi RelayKategori KeduaRelay kontak

ParameterJumlah kontak: 4 kelompok

Detail produk

Fungsi dan Penggunaan

Relay kontak seri JZC1 terutama digunakan dalam sirkuit kontrol dengan frekuensi arus bolak-balik 50Hz dan tegangan kerja nominal hingga 660V, untuk mengontrol berbagai kumparan elektromagnet serta sebagai penguat dan pengiriman sinyal listrik, merupakan komponen listrik tegangan rendah yang tidak terpisahkan untuk otomasi dan kendali jarak jauh. Sesuai standar: GB/T 14048.5, IEC60947-5-1.

Deskripsi Detail

Parameter:
Jumlah kontak: 4 kelompok

Parameter Detail

Kategori Parameter	Item Parameter	Nilai Parameter
4.1 Parameter Utama	Arus Kerja Nominal (A)	AC-15
		220V: 10, 380V: 5, 660V: 3
	Tegangan Isolasi Nominal (V)	660
	Tegangan Tahan Impuls Nominal (kV)	6
	Kemampuan Arus Pendek Terbatas (kA)	10
	Umur Mekanis (ribu kali)	1000
	Umur Listrik (AC-15, ribu kali)	100
	Frekuensi Operasi (h⁻¹)	AC-3: 1200, AC-15: 1200
	Konsumsi Daya Kumparan Pemicu	VA AC: AC-3: 10, AC-15: 10; W DC: AC-3: 68, AC-15: 15
	Arus Panas Bebas yang Ditetapkan di Udara (A)	AC-3: 10, AC-15: 15
		Mulai: 15, Menyala: 10
4.2 Tegangan Sumber Daya Kontrol Kumparan Nominal (Us)		AC380V, 220V, 127V, 110V, 48V, 36V, 24V; DC12V, 24V, 36V, 42V, 48V, 110V, 220V
4.3 Relay operasi arus bolak-balik menggunakan inti E langsung, operasi arus searah menggunakan sistem elektromagnet permanen tiga celah udara, struktur hubungan langsung dengan sistem kontak dua titik putus, operasi yang andal;
4.4 Bentuk Kombinasi Kontak	Nama Model	JZC1-04, JZC1-04/Z
	Struktur	Lapisan tunggal
	Jumlah pasangan kontak normal terbuka	0
	Jumlah pasangan kontak normal tertutup	4
	Nama Model	JZC1-13, JZC1-13/Z
	Struktur	Lapisan tunggal
	Jumlah pasangan kontak normal terbuka	1
	Jumlah pasangan kontak normal tertutup	3
	Nama Model	JZC1-22, JZC1-22/Z
	Struktur	Lapisan tunggal
	Jumlah pasangan kontak normal terbuka	2
	Jumlah pasangan kontak normal tertutup	2
	Nama Model	JZC1-31, JZC1-31/Z
	Struktur	Lapisan tunggal
	Jumlah pasangan kontak normal terbuka	3
	Jumlah pasangan kontak normal tertutup	1
	Nama Model	JZC1-40, JZC1-40/Z
	Struktur	Lapisan tunggal
	Jumlah pasangan kontak normal terbuka	4
	Jumlah pasangan kontak normal tertutup	0
	Nama Model	JZC1-44, JZC1-44/Z
	Struktur	Dua lapisan
	Jumlah pasangan kontak normal terbuka	4
	Jumlah pasangan kontak normal tertutup	4
	Nama Model	JZC1-53, JZC1-53/Z
	Struktur	Dua lapisan
	Jumlah pasangan kontak normal terbuka	5
	Jumlah pasangan kontak normal tertutup	3
	Nama Model	JZC1-62, JZC1-62/Z
	Struktur	Dua lapisan
	Jumlah pasangan kontak normal terbuka	6
	Jumlah pasangan kontak normal tertutup	2
	Nama Model	JZC1-71, JZC1-71/V
	Struktur	Dua lapisan
	Jumlah pasangan kontak normal terbuka	7
	Jumlah pasangan kontak normal tertutup	1
	Nama Model	JZC1-80, JZC1-80/Z
	Struktur	Dua lapisan
	Jumlah pasangan kontak normal terbuka	8
	Jumlah pasangan kontak normal tertutup	0
