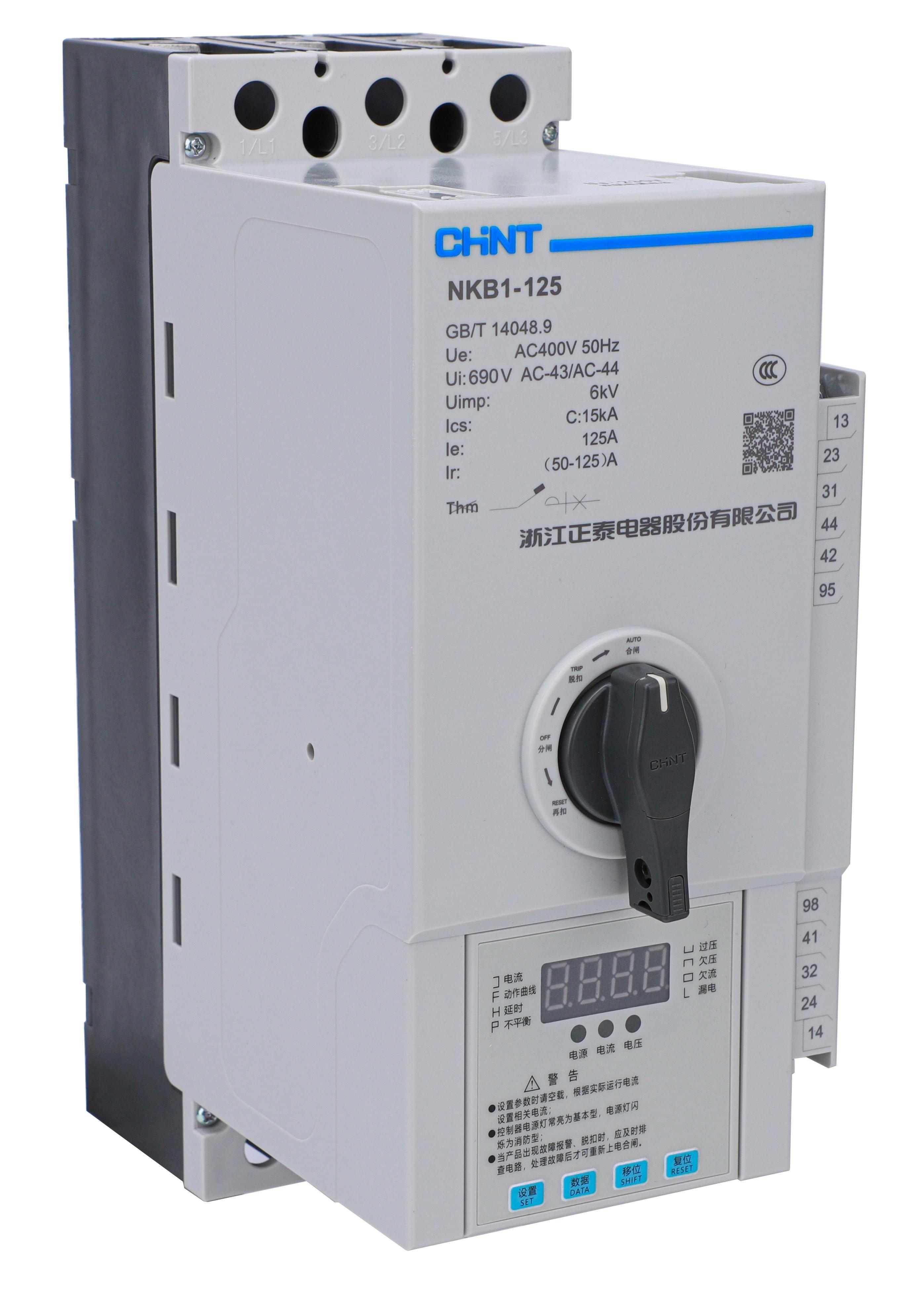

Switch perangkat kontrol dan perlindungan NKB1

Kategori produk:: Perangkat Sakelar Kontrol dan Proteksi (CPS)
Kode produk:: P-436
Model:: NKB1

Fungsi dan penggunaan (skenario aplikasi)

Perangkat listrik kendali dan perlindungan motor, produk perangkat kendali dan perlindungan sirkuit terutama digunakan untuk seri NKB1 perangkat kendali dan perlindungan sirkuit (CPS) (disebut sebagai 'saklar' selanjutnya), terutama digunakan untuk arus bolak balik 50Hz (60Hz), tegangan kerja nominal hingga 400V, arus kerja nominal 1A hingga 125

Kejutan saat inquiry

Sorotan produk

Perlindungan beban berlebih yang andal
Kemampuan perlindungan korsleting
Kemampuan pemutusan yang kuat
Respons kontrol stabil
Kesesuaian Aplikasi Teknik

Model

NKB1

Minta Penawaran Chat WhatsApp

Parameter Utama Produk

KategoriPerangkat Perlindungan dan Otomatisasi RelayKategori KeduaSaklar dan saklar perlindungan listrik

ParameterKerangka arus: 63/125; tegangan sumber daya kontrol: 230V, 400V; arus kerja terukur: 1/3/6/12/16/25/32/45/63/80/100/125AKeunggulan/Fitur Inti01 Volume produk kecil; 02 Keandalan operasi tinggi; 03 Kemampuan pemutusan sirkuit pendek tinggi; 04 Jarak terbang rendah, memiliki berbagai fungsi perlindungan sirkuit

Detail produk

Fungsi dan Penggunaan

Switch kontrol dan perlindungan seri NKB1 (CPS) (selanjutnya disebut sebagai 'switch') digunakan terutama dalam sirkuit dengan frekuensi kerja 50Hz (60Hz), tegangan kerja nominal hingga 400V, arus kerja nominal 1A hingga 125A, arus penyetelan kontrol 0,4A hingga 125A, daya motor yang dikendalikan 0,12kW hingga 55kW. Switch ini dapat menghubungkan, membawa dan memutuskan arus dalam kondisi normal (termasuk kondisi beban berlebih yang ditentukan). Switch juga dapat menghubungkan, membawa selama waktu tertentu dan memutuskan arus dalam kondisi tidak normal yang ditentukan (seperti korsleting).

Deskripsi Rinci

Parameter:
Kerangka arus: 63/125
Tegangan sumber daya kontrol: 230V, 400V
Arus kerja nominal: 1/3/6/12/16/25/32/45/63/80/100/125A

Keunggulan/Fungsi Inti:
01 Ukuran produk kecil
02 Keandalan operasi tinggi
03 Kemampuan pemutusan korsleting tinggi
04 Jarak penerbangan api pendek, memiliki berbagai fungsi perlindungan sirkuit

Parameter Rinci

Kategori Parameter	Nama Parameter	Nilai Parameter
5 Parameter Teknis Utama	Model	NKB1-45, NKB1-125
	Tegangan Kerja Nominal Ue(V)	400
	Frekuensi Kerja Nominal (Hz)	50
	Tegangan Isolasi Nominal Ui(V)	690
	Tegangan Impuls Tahan Nominal Uimp(kV)	4, 6
	Arus Panas Terjadwal Ith(A)	16, 3, 6, 12, 16, 25, 32, 45, 63, 80, 125
	Arus Kerja Nominal Ie(A)	1, 3, 6, 12, 16, 25, 32, 45, 63, 80, 100, 125
	Kelas Penggunaan	AC-43, AC-44
	Jumlah Kutub	3P
Tabel 2 Arus Penyetelan Kontroler
	Kelas Kerangka	45, 125
	Arus Kerja Nominal Ie(A)	1, 3, 6, 12, 16, 25, 32, 45, 63, 80, 100, 125
	Arus Nominal Kontroler Iet(A)	1, 3, 6, 12, 16, 25, 32, 45, 63, 80, 100, 125
	Kisaran Arus Overload Ir1 (A)	0,4-1, 1,2-3, 2,4-6, 2,2-5,5, 4,8-12, 6,4-16, 10-25, 5,0-12, 12,8-32, 18-45, 25-63, 32-80, 40-100, 50-125
	Daya Motor yang Dikendalikan Pe(kW)/400V)	0,12-0,3, 0,37-1,2, 1,0-2,7, 2,2-5,5, 3,0-7,5, 5,0-12, 6,5-15, 9,0-22, 12-30, 15-37, 22-45, 27-55
Tabel 3 Tegangan Sumber Daya Kontrol Nominal Us
	M: AC230V	CPS dapat menutup secara andal (85%-110%)Us
	Q: AC400V	CPS dapat membuka atau melepaskan (20%-75%)Us
Tabel 4 Umur Listrik
	Model	NKB1-45, NKB1-125
	Umur Listrik (puluh ribu kali)	AC-43: 120, AC-44: 3
	Umur Mekanis (puluh ribu kali)	1000, 500
	Kelas Kerja (kerja berulang)	300 faktor beban 40%, 120 faktor beban 25%
