Fungsi dan Penggunaan

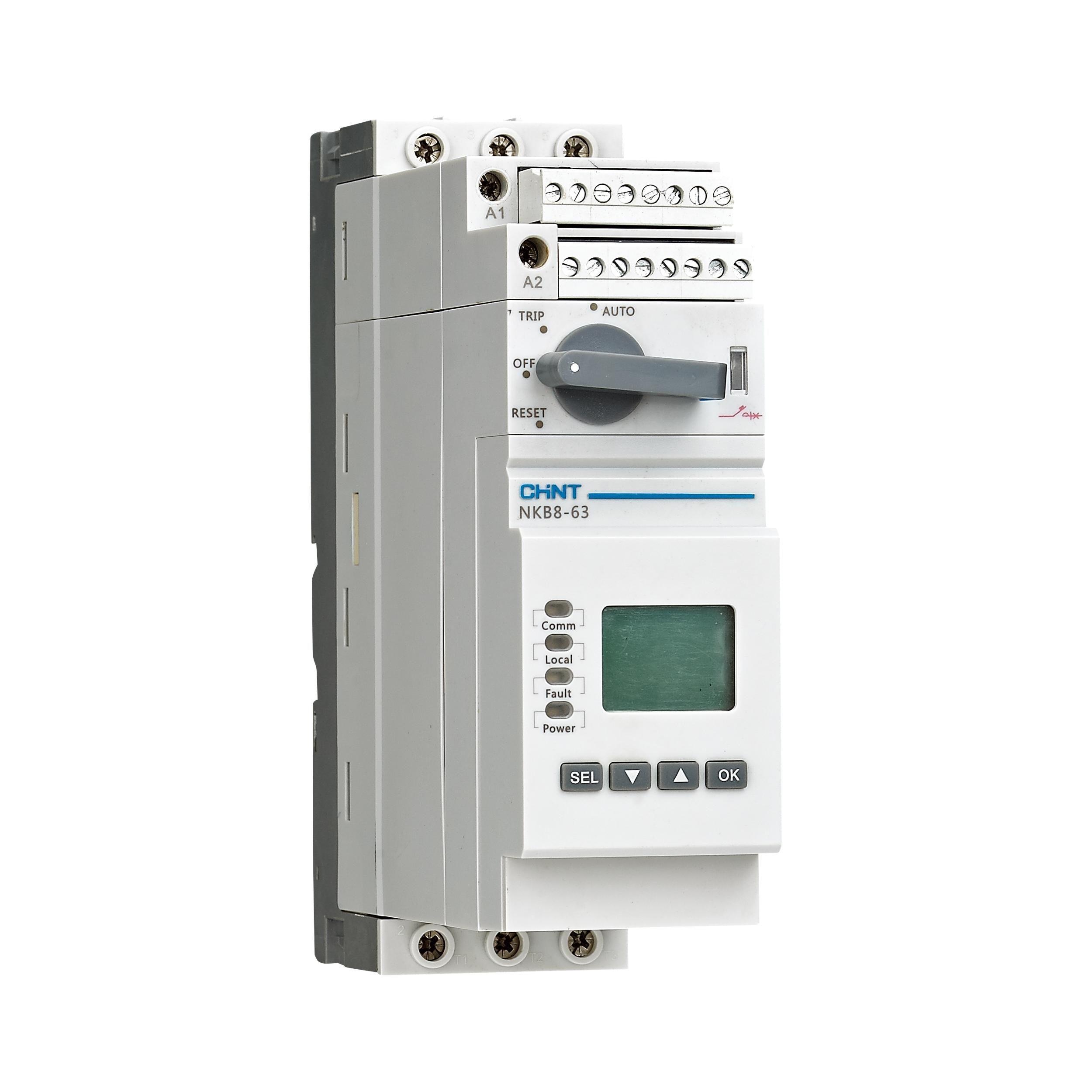

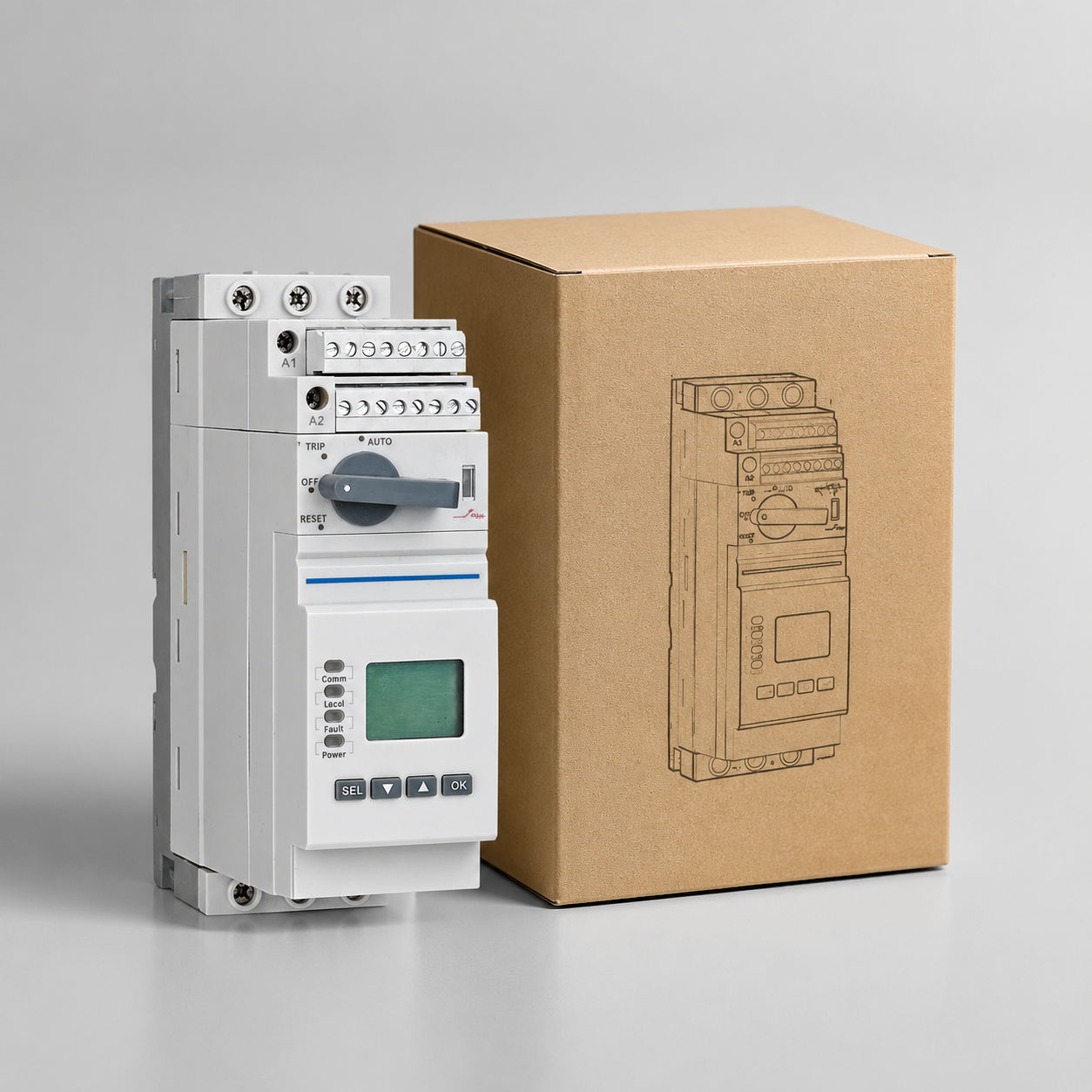

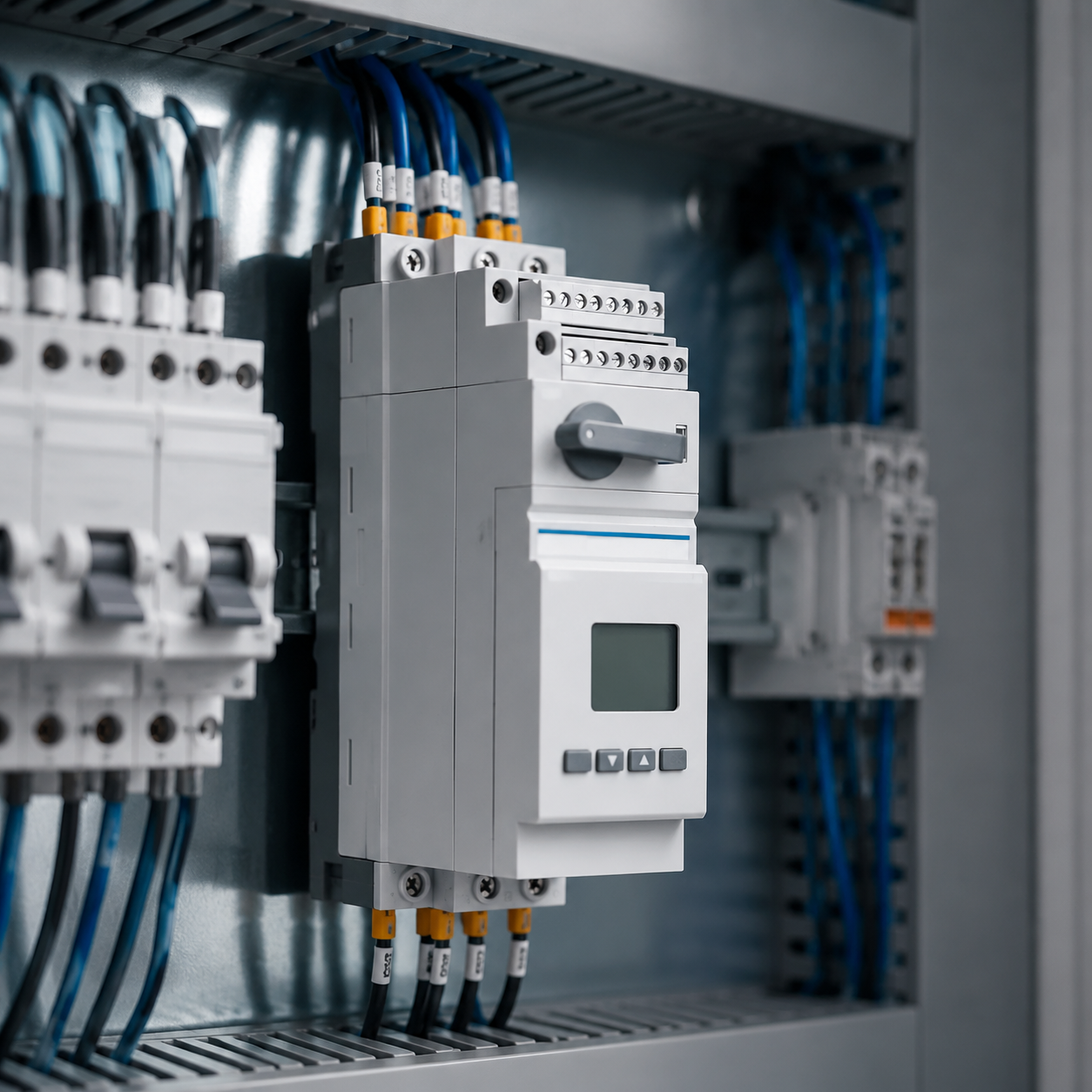

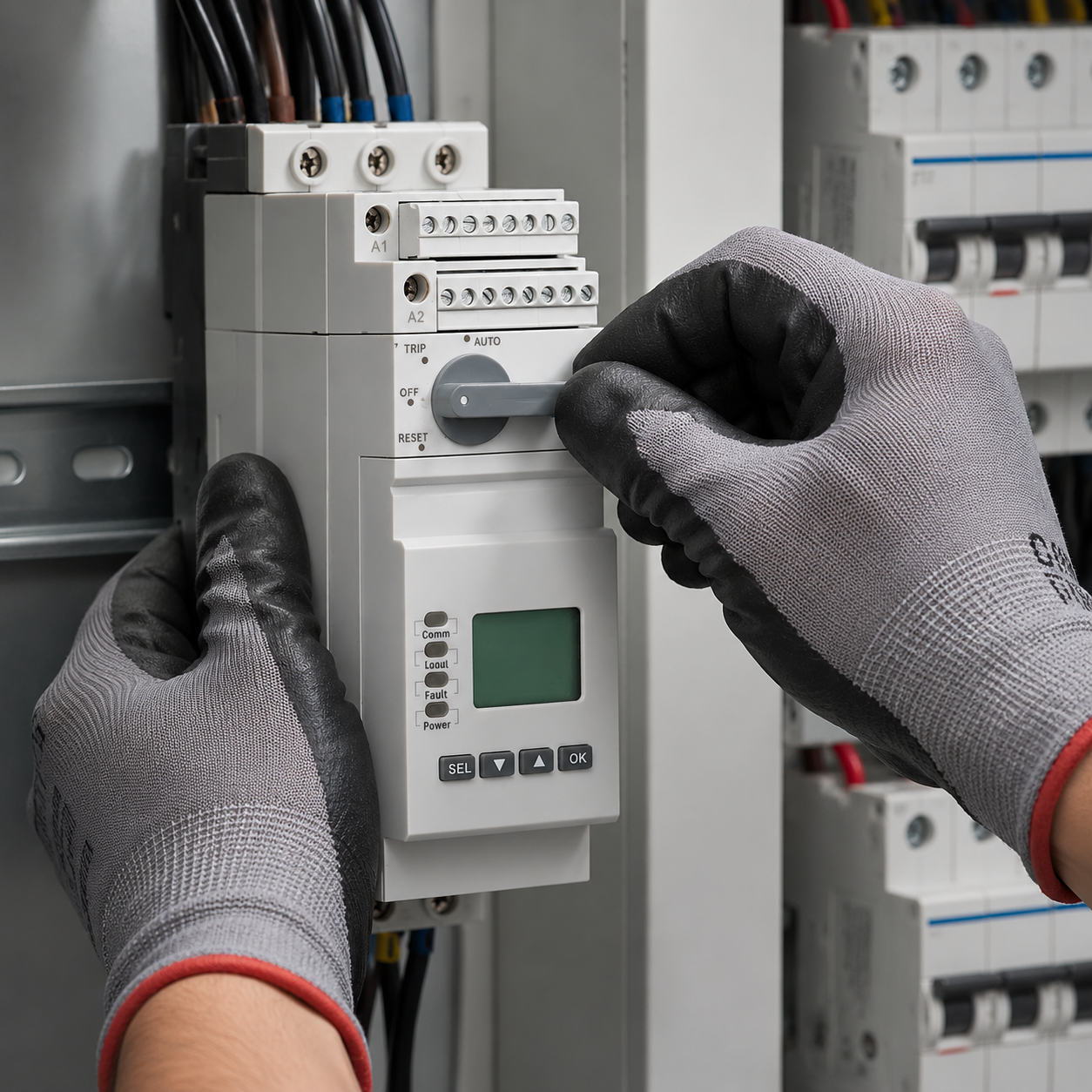

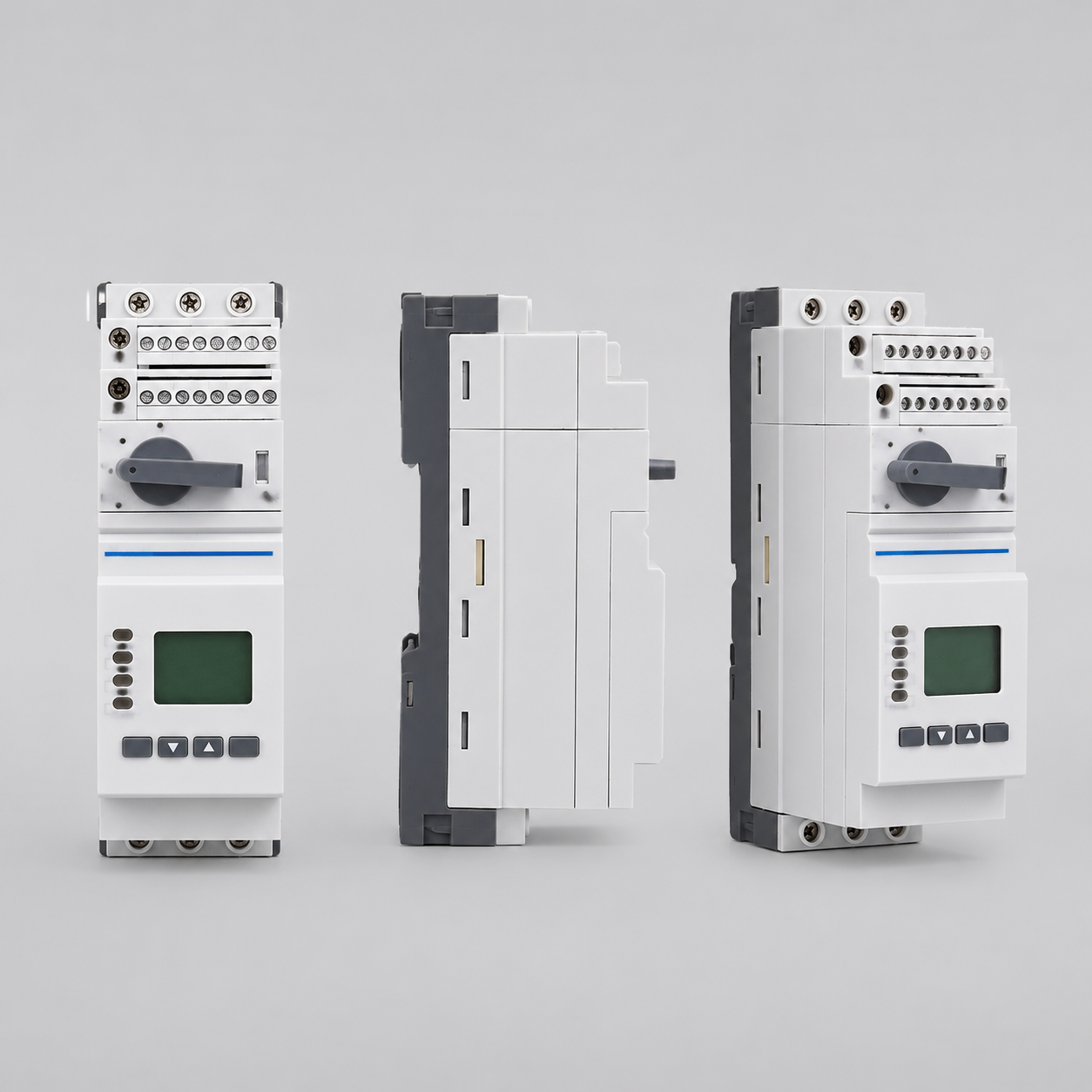

Switch listrik kontrol dan perlindungan NKB8-63 (selanjutnya disebut "switch" atau CPS), terutama digunakan untuk sirkuit distribusi daya rendah dan kontrol serta perlindungan motor dengan frekuensi arus bolak-balik 50Hz, tegangan kerja nominal 690V dan di bawahnya, serta arus kerja nominal 1,2A hingga 63A.
Deskripsi Rinci
Parameter:
Jenis cangkang arus: 63
Tegangan kerja nominal: ≤690V
Arus kerja nominal: 0,15~63A
Keunggulan/Fungsi Inti:

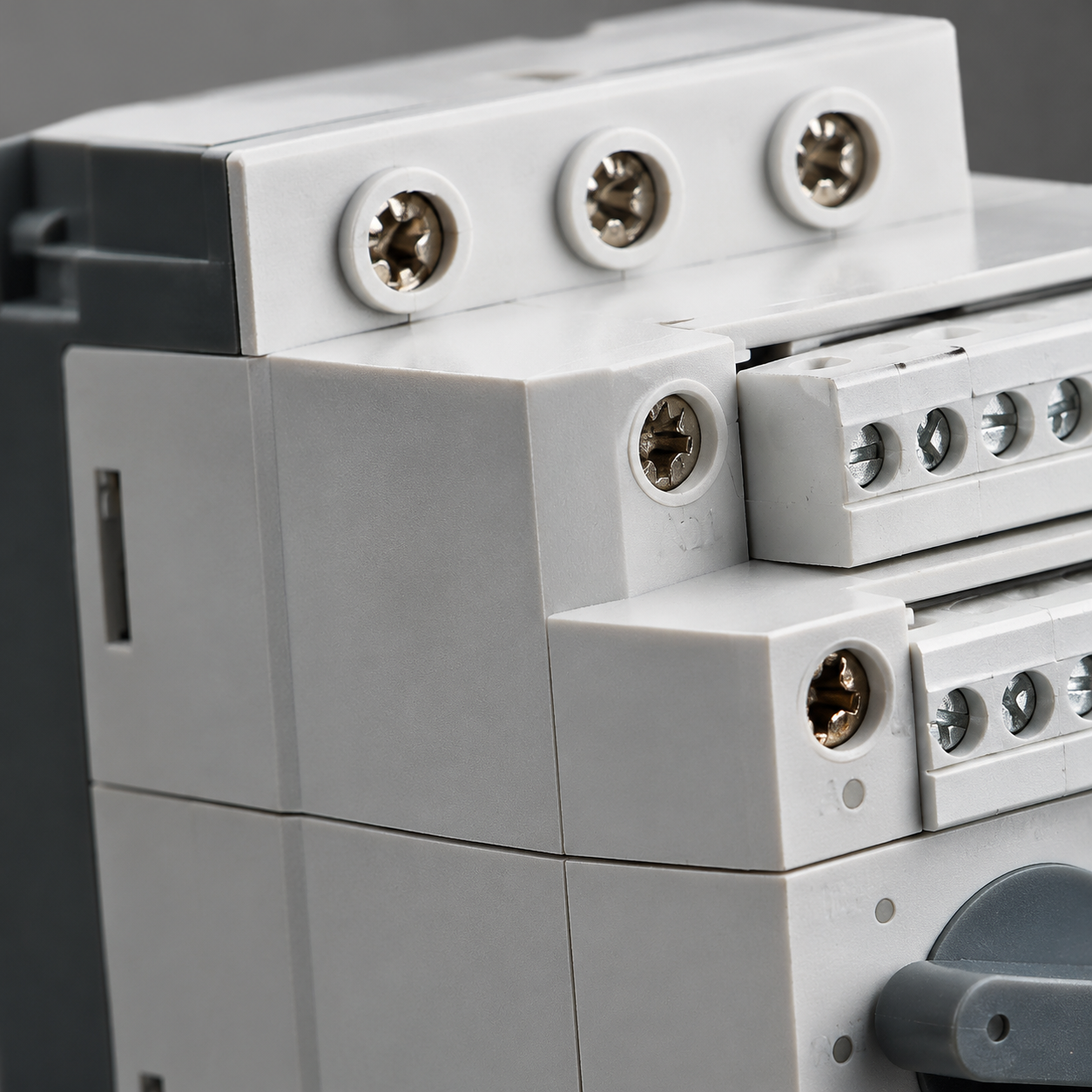

01 Struktur kompak dan fungsi yang andal
02 Memiliki kemampuan perlindungan terhadap kelebihan beban dan korsleting
03 Kemampuan pemutusan tinggi
Parameter Rinci
| Kategori Parameter | Nama Parameter | Nilai Parameter |
|---|
| 4 Parameter Teknis | Kelas Cangkang | 63 |
| Tegangan Kerja Nominal Ue | 400V, 690V |
| Kategori Penggunaan | AC-43, AC-44 |
| Arus Panas yang Ditetapkan Ith(A) | 12 32 63 |
| Arus Kerja Nominal Ie(A) | 1,2, 2,4, 6, 12 18, 32 45, 63 |
| Frekuensi Nominal | 50Hz |
| Jumlah Kutub | 3 |
| Mode Kerja Nominal | Mode kerja delapan jam, mode kerja berkelanjutan, mode kerja berulang |
| Kelas kerja berulang 600, Faktor Beban 40% | |
| Kemampuan Pemutusan Arus Kerja Berjalan Ics | 50kA(AC400V), 4kA(AC690V) |
| Waktu Tindakan Pemutusan | ≤ 2ms |
| Tegangan Isolasi Nominal Ui | 690V |
| Tegangan Impuls Tahan Nominal Uimp | 6kV |
| Umur Listrik (AC—A33, puluhan ribu kali) | 100(AC400V) |
| Umur Mekanik (puluhan ribu kali) | 1000 |
| Tabel 2 Parameter Teknis Utama (Arus Nominal dan Daya Kontrol) | Arus Kerja Nominal Ie(A) | |
| Kisaran Arus Pengaturan Overload Ir(A) | |
| Daya Motor yang Dikendalikan Pe(kW) | 400VAC 690VAC |
| 1,2 | 0,3-1,2 0,07-0,5 0,13-0,86 |
| 2,4 | 0,6-2,4 0,15-1,0 0,25-1,8 |
| 6 | 1,5-6 0,52-2,8 0,9-5,0 |
| 12 | 3-12 1,1-6,0 2,0-10 |
| 18 | 7,2-18 3,0-9,5 5,0-16 |
| 32 | 12-32 5,0-16,5 8,5-29 |
| 45 | 18-45 7,1-23,5 14-43 |
| 63 | 25-63 10-35 19-60 |
| Tabel 3 Parameter Teknis Utama (Kontrol dan Sirkuit Bantu) | Tegangan Sumber Kontrol Nominal Us | 230VAC/50Hz |
| Sirkuit Saklar Bantu | 2NO+2NC |
| Tegangan Sumber Kontrol Us: | DC-13, 110V/0,55A, 24V/5A |
| Sirkuit Sinyal Bantu | 2NO+1NC |
| Sirkuit Sinyal Peringatan | 230VAC |
| Sirkuit Modul Komunikasi | 1NO |
| Kuasa Kumparan Maksimum: | 4VA |
| | 24VDC |
