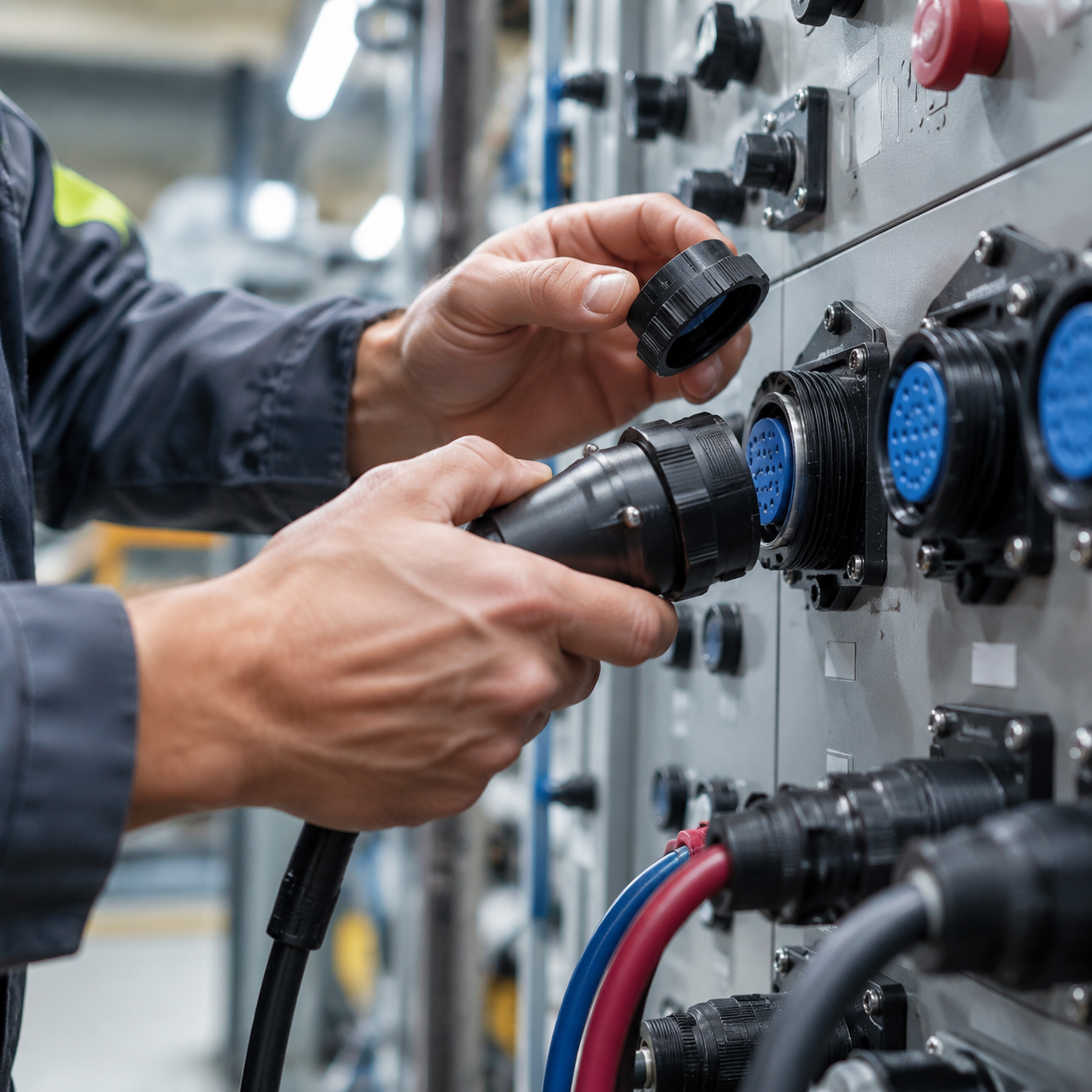

Fungsi dan Penggunaan

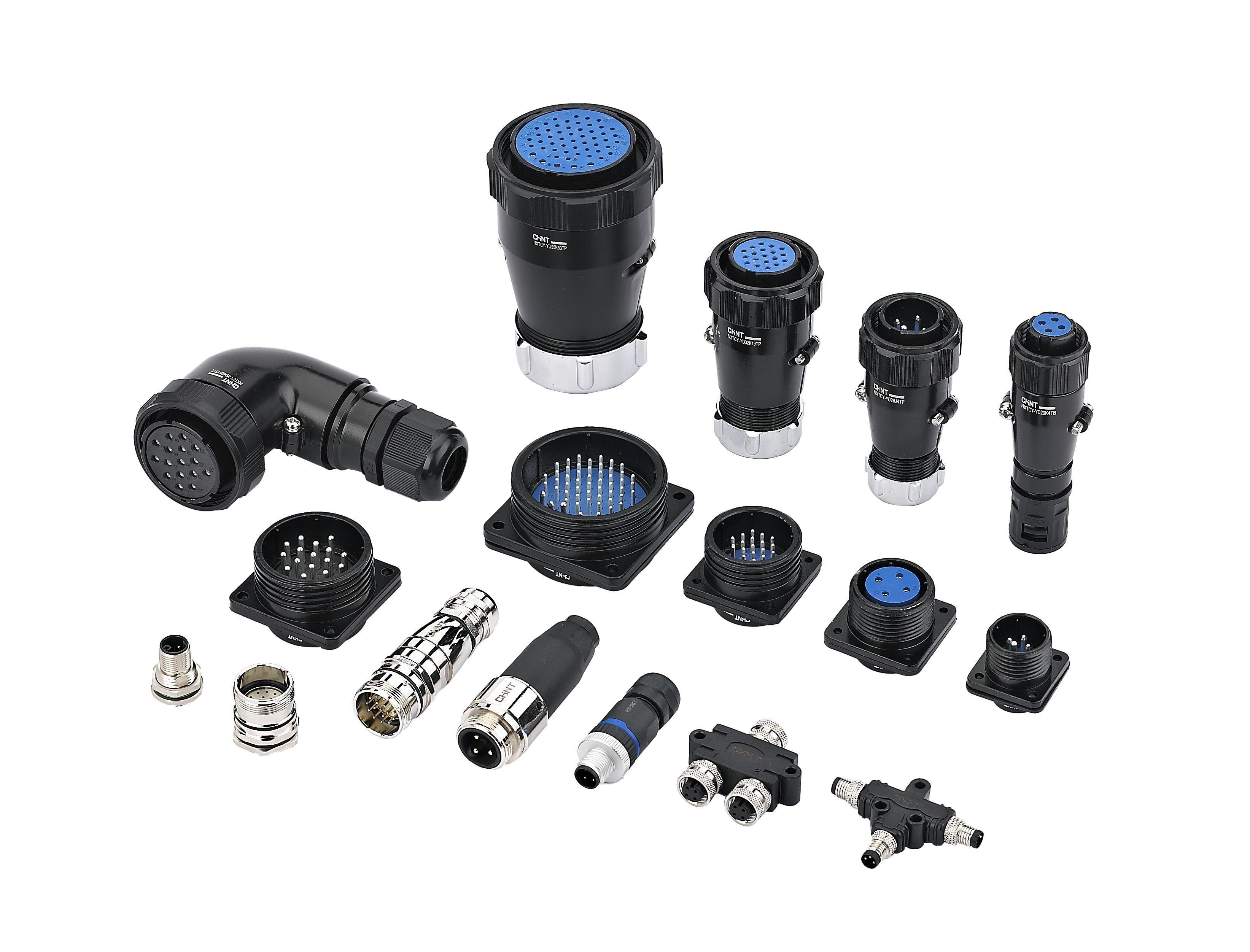

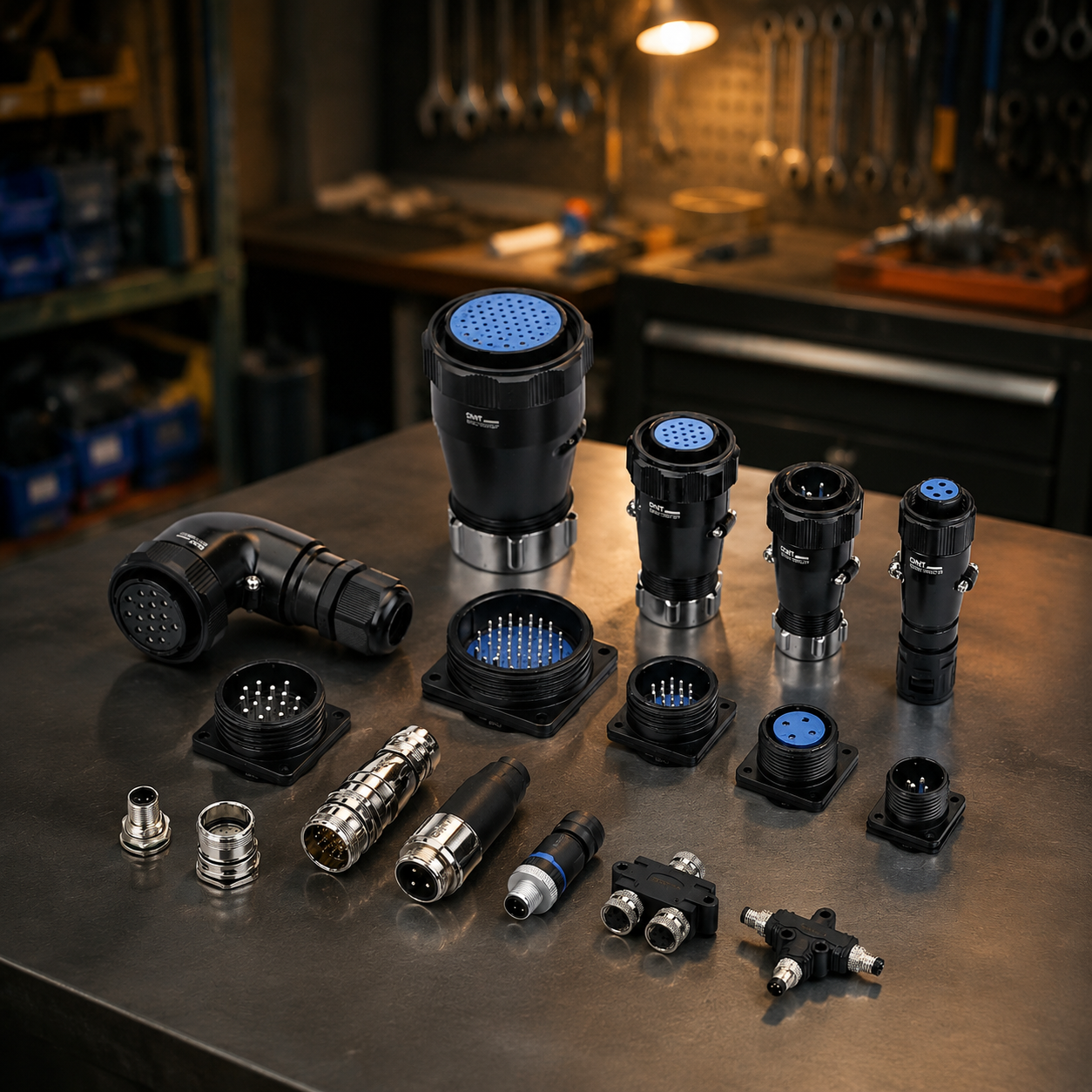

Konektor udara, juga dikenal sebagai konektor lingkaran atau konektor udara lingkaran, adalah jenis konektor elektronik multi-pin dengan bentuk permukaan penghubung berbentuk lingkaran dan tubuh berbentuk silinder, digunakan untuk koneksi sirkuit listrik perangkat dan pengiriman sinyal.
Deskripsi Detail
Parameter:
Jenis pemisahan koneksi: jenis ulir
Jenis kabel: las, kencang dengan baut, PCB, dan kabel tekan

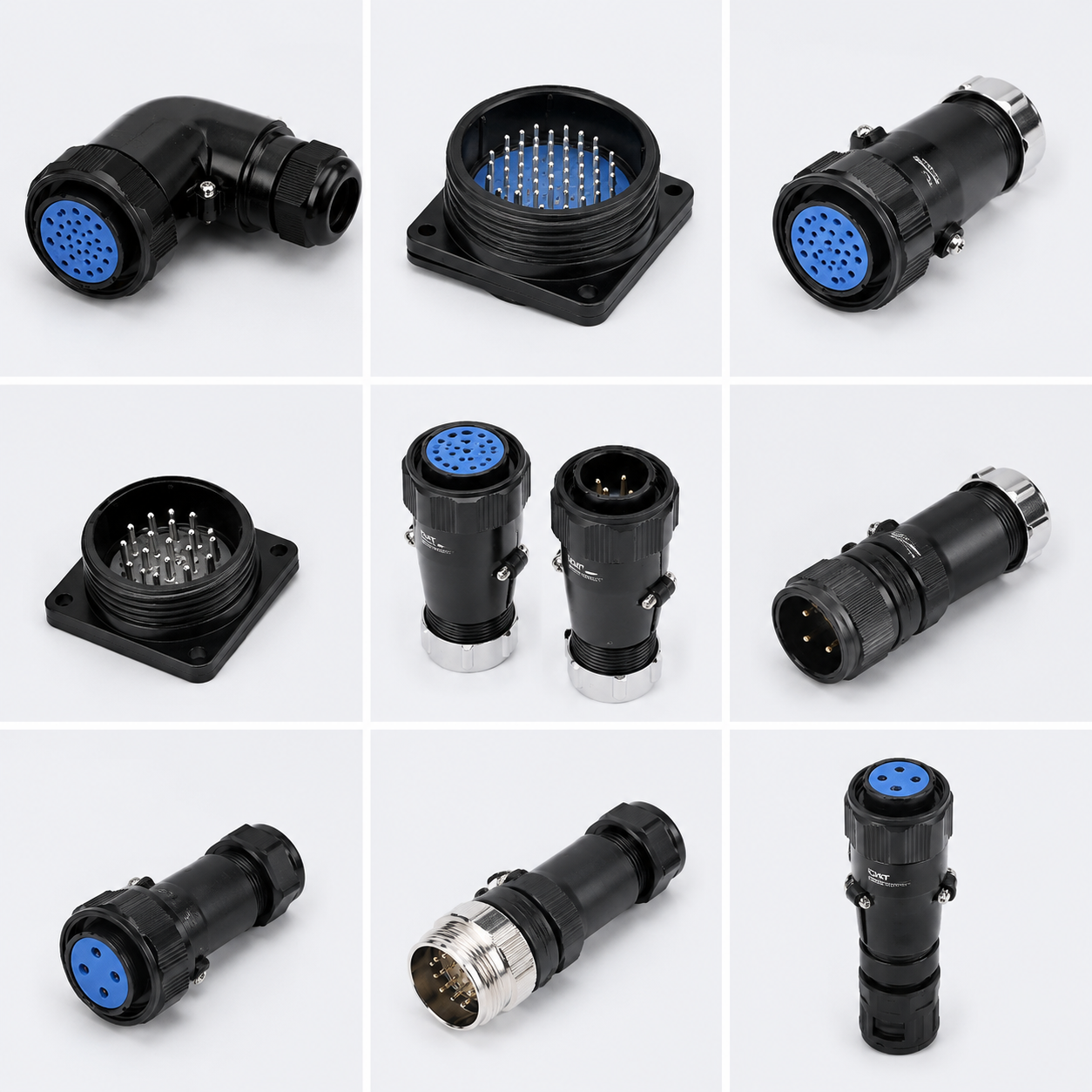

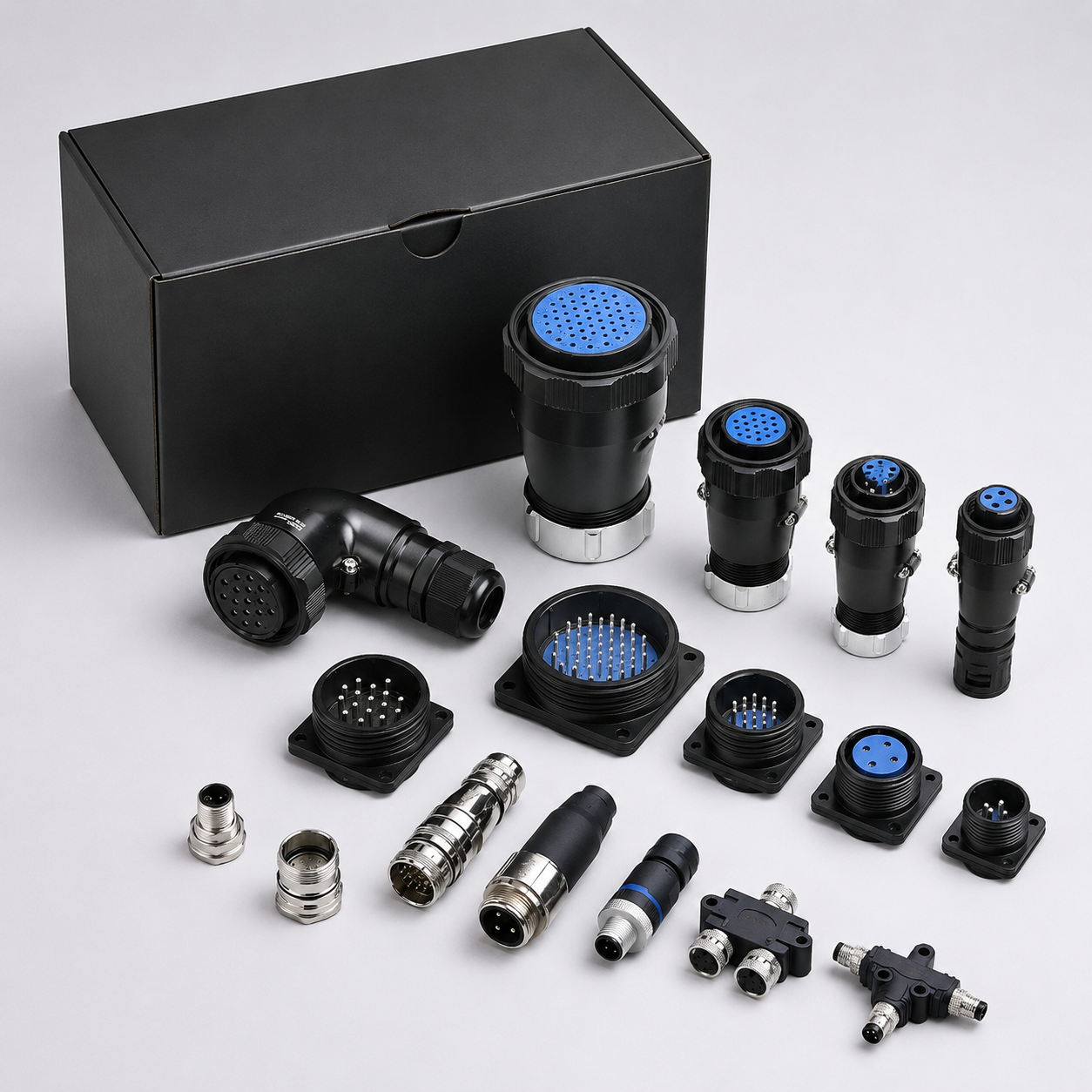

Jenis struktur: konektor pemasangan lapangan, adaptor, dan soket panel
Kelas perlindungan cangkang: IP67 atau lebih tinggi
Keunggulan/Fungsi Inti:
01 Cakupan aplikasi luas
Kombinasi seri M dan YD dapat menjangkau lebih dari sepuluh skenario industri

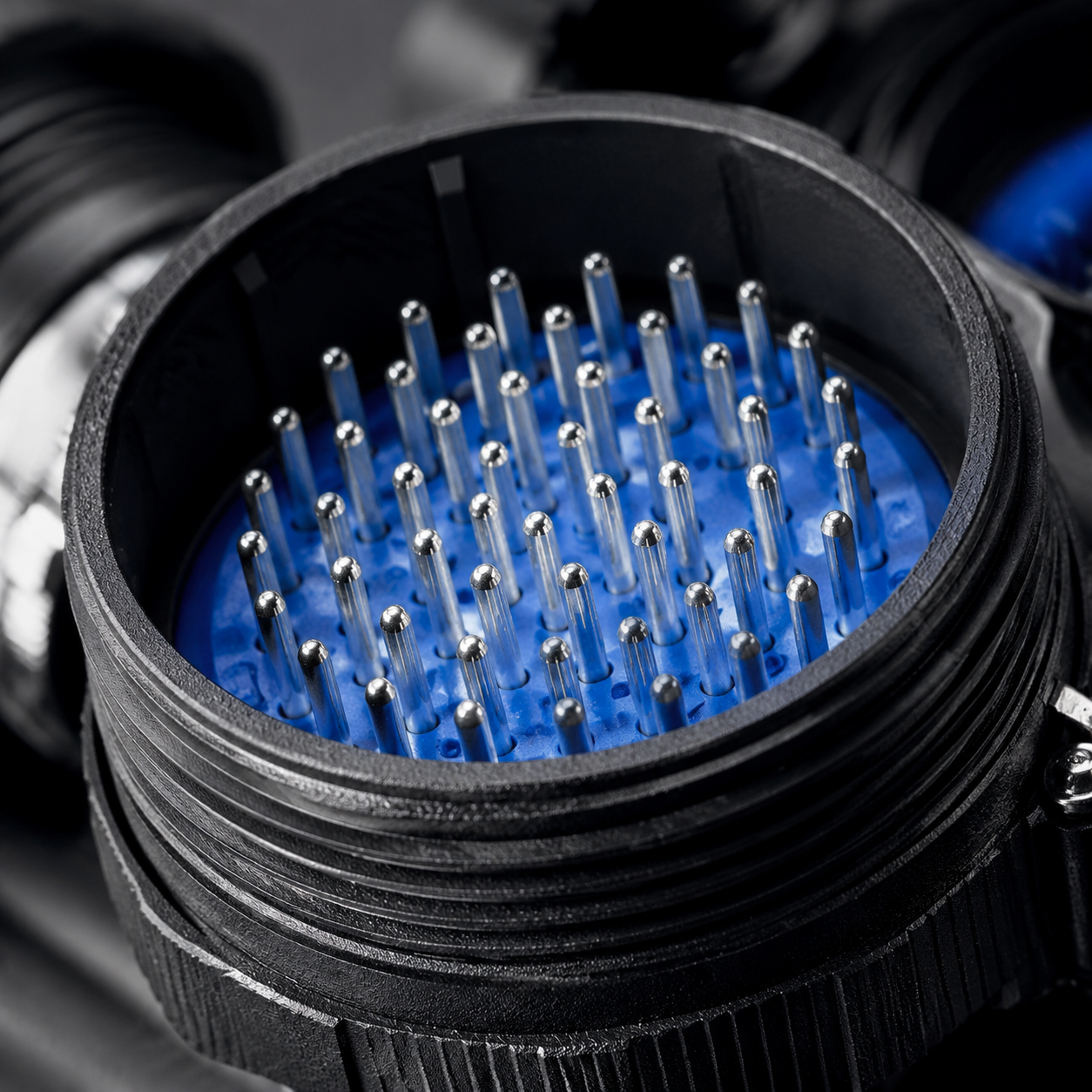

02 Resistansi kontak kecil
Seri M: pin laki-laki dari kuningan, pin perempuan dari tembaga fosfor, permukaan dilapisi emas
Seri YD: pin diolah dari batang tembaga, permukaan dilapisi perak
03 Berbagai cara kabel/keluaran
Cara kabel seri M: kencang dengan baut, kabel tekan, kabel las, dan PCB
Cara keluaran seri YD: sambungan tahan air, selang logam, kabel bulat, dan selang bergelombang
Spesifikasi Detail
Tabel Parameter 1
| Kategori Parameter | Parameter | Nilai Parameter |
|---|
| Parameter Teknis Utama Produk | Jenis Connector | NXTCY-M8 |
| Jenis Plug | Plug Pemasangan Di Lapangan - Laki-laki |
| Gambar Ukuran | 45 REF, 11.6, Ø12.1, M8X1.0 |
| Distribusi Pin | 3pins A (1, 3, 4), 4pins A (1, 2, 3, 4) |
Tabel Parameter 2
| Kategori Parameter | Parameter | Nilai Parameter |
|---|
| Parameter Teknis | Jumlah Inti | 3 |
| | 4 |
| Cara Kabel | Kencangkan Baut |
| Ukuran Kabel | 0.14/0.25/0.34 mm² / (26/24/22 AWG) |
| Diameter Kabel | 3~4.5mm |
| Suhu Kerja | -25℃ ~ +85℃ |
| Jumlah Pemakaian | > 100 kali |
| Tegangan Terukur | 50V AC/60V DC |
| Arus Terukur | 3A |
| Kelas Perlindungan | IP67/IP68 |
| Hambatan Kontak | ≤ 10mΩ |
| Hambatan Isolasi | ≥ 100MΩ |
| Bahan Pin | CuZn |
| Bahan Soket | CuSn |
| Bahan Pelapis Pin/Soket | Au |
Tabel Parameter 3
| Kategori Parameter | Parameter | Nilai Parameter |
|---|
| Informasi Produk | Type | NXTCY-M8 |
| Deskripsi | Plug Pemasangan Di Lapangan - Perempuan |
| Ukuran | Panjang Total | 42REF mm |
| Diameter Kepala | φ12.1 mm |
| Spesifikasi Ulir | M8×1.0 |
| Jarak Soket | 7.8 mm |
| Distribusi Pin | 3pins | A: 1, 3, 4 |
| 4pins | A: 1, 2, 3, 4 |
Tabel Parameter 4
| Kategori Parameter | Parameter | Nilai Parameter |
|---|
| Informasi Pesanan | Jumlah Inti | 3pins |
| Kode | A |
| No. Pesanan | 713780100000045 |
| Type | NXTCY-ASM08AF03001 |
| Jumlah Inti | 4pins |
| Kode | A |
| No. Pesanan | 713780100000046 |
| Type | NXTCY-ASM08AF04001 |
| Parameter Teknis | Jumlah Inti | 3 |
| | 4 |
| Cara Kabel | Kencangkan Baut |
| Ukuran Kabel | 0.14/0.25/0.34 mm² / (26/24/22 AWG) |
| Diameter Kabel | 3~4.5mm |
| Suhu Kerja | -25℃ ~ +85℃ |
| Jumlah Pemakaian | > 100 kali |
| Tegangan Terukur | 50V AC/60V DC |
| Arus Terukur | 3A |
| Kelas Perlindungan | IP65 |
| Hambatan Kontak | ≤ 10mΩ |
| Hambatan Isolasi | ≥ 100MΩ |
| Bahan Pin | CuZn |
| Bahan Soket | CuSn |
| Bahan Pelapis Pin/Soket | Au |
Tabel Parameter 5
<
| Kategori Parameter | Parameter | Nilai Parameter |
|---|
| Informasi Produk | Type | NXTCY-M8 |
| Deskripsi | Plug Pemasangan Di Lapangan - Laki-laki |
| Parameter Ukuran | Panjang Total | 42 REF |
| Diameter Luar | Ø12.0 |
| Spesifikasi Ulir | M8X1.0 |
| Diameter Kepala Plug | Ø6.9 |
| Panjang Kepala Plug | 10 |
| Diameter Bagian Belakang Plug | Ø5.5 |
| Panjang Bagian Belakang Plug | 3.0 |
| Distribusi Pin | 3pins | A |
| 4pins | A |
| 6pins | A |
| 8pins | A |
| 5pins | B |
Tabel Parameter 6
| Kategori Parameter | Item Parameter | Nilai Parameter |
|---|
| Parameter Teknis | Jumlah Inti | 3, 4, 5, 6, 8 |
| Cara Koneksi | Solder |
| Ukuran Kabel | 0.14/0.25/0.34 mm² / (26/24/22 AWG) |
| Diameter Kabel | 3~4,5mm |
| Suhu Kerja | -25℃ ~ +85℃ |
| Jumlah Pemakaian | > 100 kali |
| Tegangan Terukur | 50V AC/60V DC, 30V |
| Arus Terukur | 3A, 1,5A |
| Kelas Perlindungan | IP67/IP68 |
| Hambatan Kontak | ≤ 10mΩ |
| Hambatan Isolasi | ≥ 100MΩ |
| Bahan Pin | CuZn |
| Bahan Soket | CuSn |
| Bahan Lapisan Pin/Soket | Au |
