Fungsi dan Penggunaan

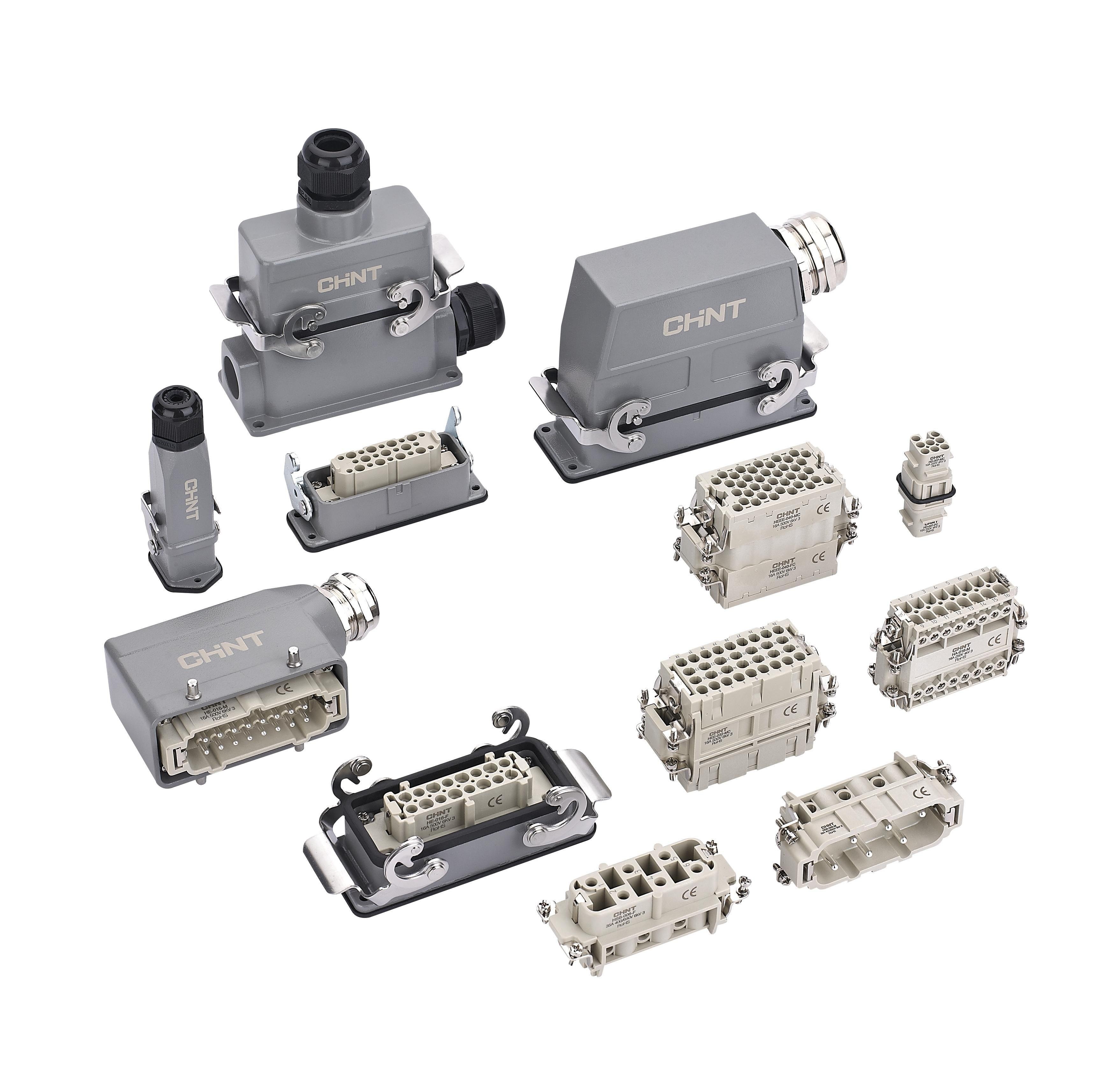

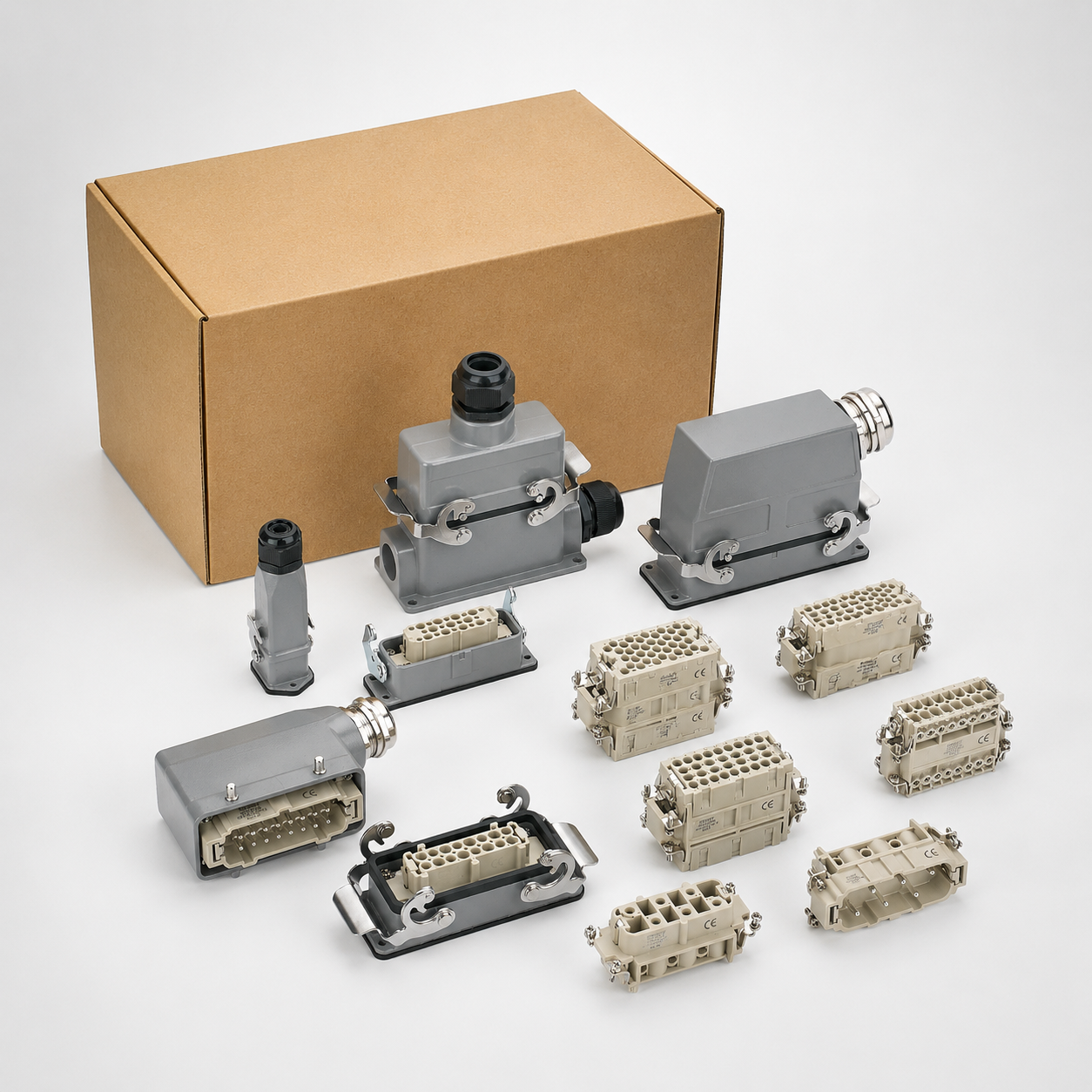

Konektor beban berat seri NXTC2, yang juga disebut sebagai konektor HDC beban berat, atau konektor persegi panjang pesawat udara, dirancang khusus untuk memenuhi persyaratan kondisi lingkungan yang keras, dan banyak digunakan dalam otomasi industri, cetakan aliran panas, transportasi rel, energi angin, industri manufaktur peralatan, dll., yang membutuhkan koneksi listrik dan sinyal. Memenuhi standar: GB/T 34989 (IEC 61984), GB/T 16935 (IEC 60664).
Penjelasan Detail
Parameter:

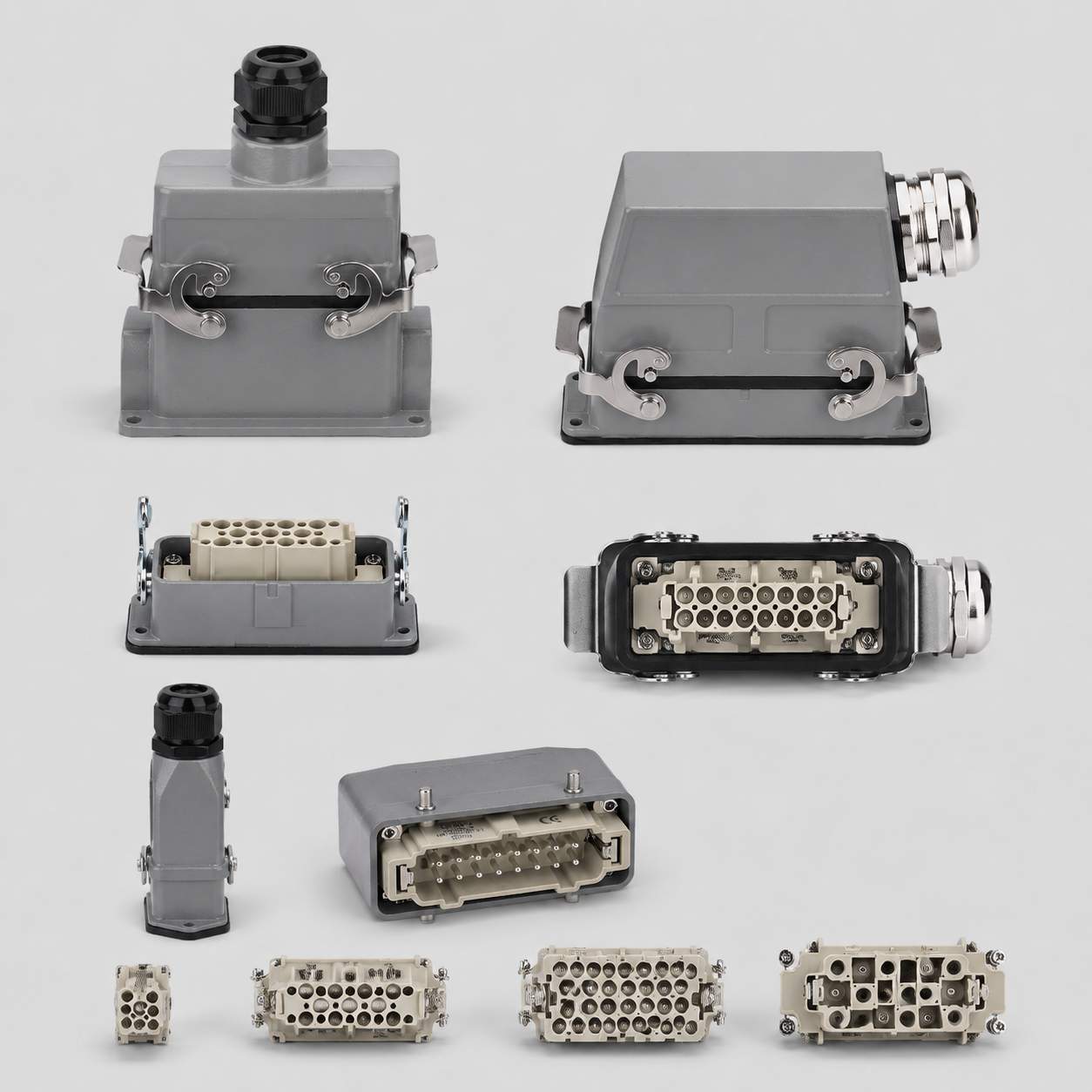

Jajaran soket: HA, HE, HEE, HEEE, HD, HDD, HSB
Arus nominal: 10A/16A/35A
Hambatan kontak: 10A: ≤ 3mΩ, 16A: ≤ 1mΩ, 35A: ≤ 1mΩ
Kemampuan isolasi: 10A: 4kV, 16A/35A: 6kV
Batas suhu kerja: -40℃ ~ +125℃
Jumlah kali pemasangan: ≥ 500 kali
Kelas ketahanan air: IP65 dan di atasnya
Keunggulan/Fungsi Inti:
01 Kemampuan bawa tinggi
Maksimum tegangan 690V, arus maksimum 35A
02 Tingkat perlindungan tinggi

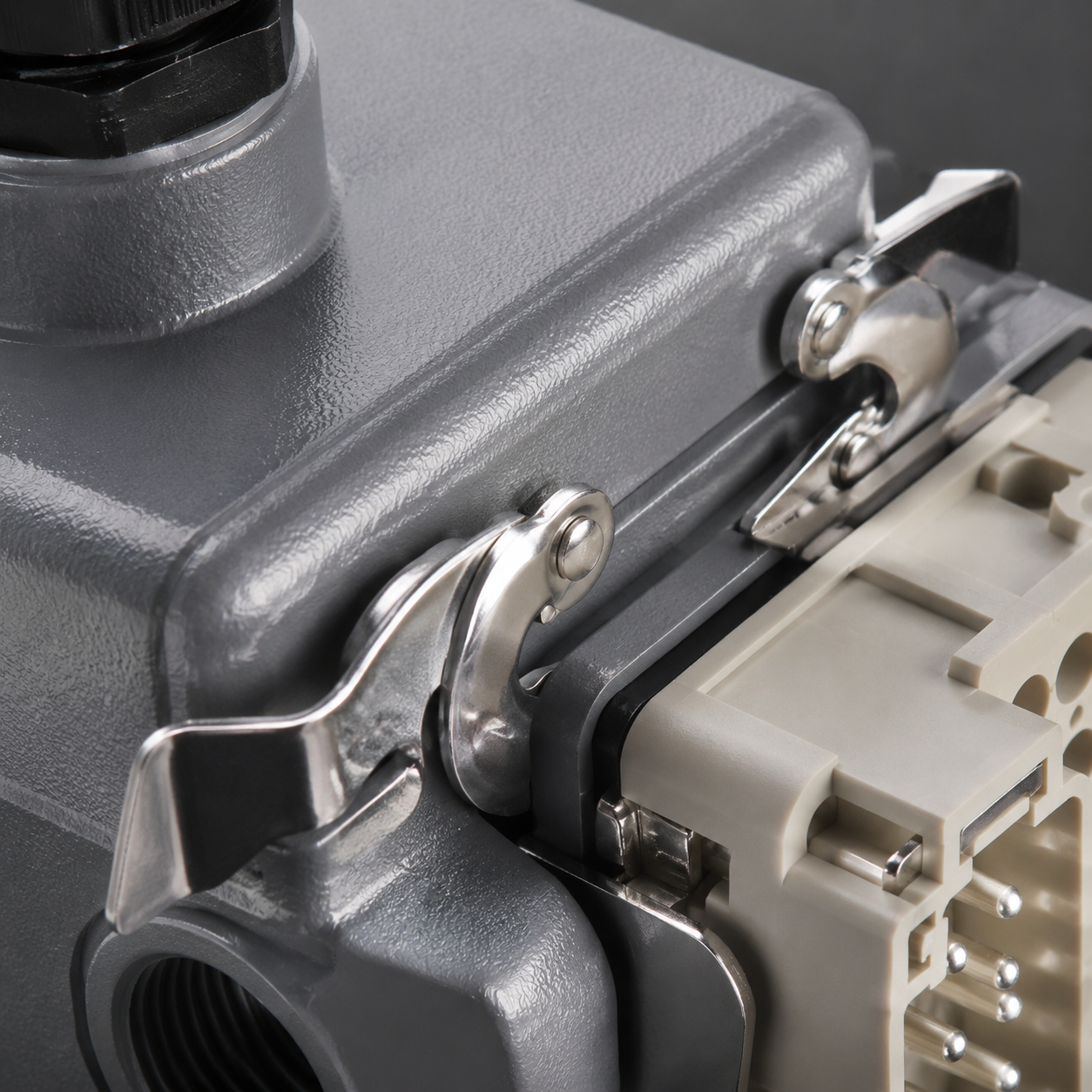

IP65 dan di atasnya, casing tahan korosi garam selama 200 jam
03 Dapat dipasang sebelumnya

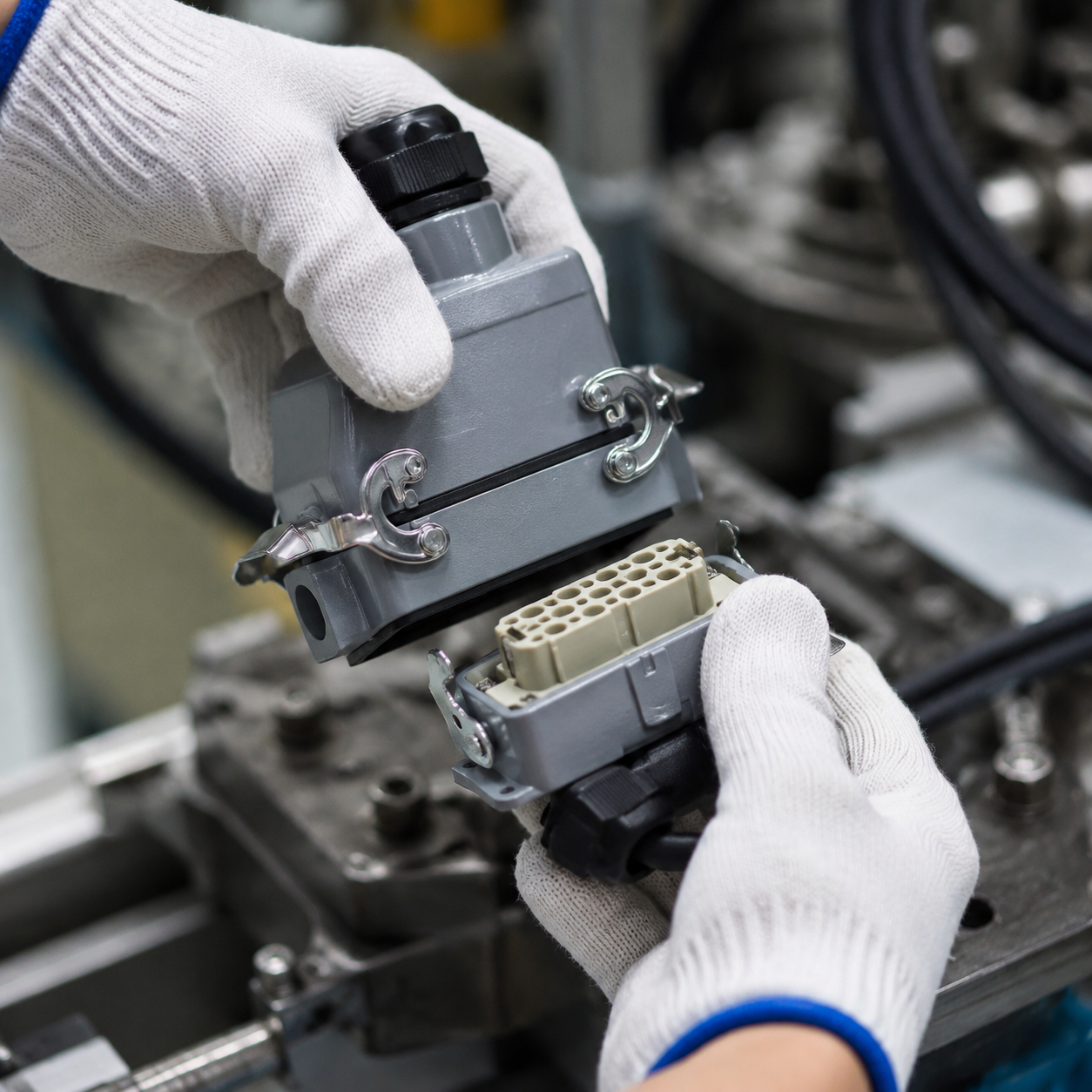

Memasang panel terlebih dahulu lalu menghubungkan kabel, mengurangi tingkat kesalahan koneksi
04 Dapat menghubungkan kabel secara cepat
Seri HE dengan koneksi pegas langsung, efisiensi pemasangan kabel meningkat 80%
Parameter Detail
| Kategori Parameter | Nama Parameter | Nilai Parameter |
|---|
| 4 Parameter Utama | Jajaran Soket | HA, HE, HEE, HEEE, HD, HDD, HSB |
| Arus Nominal | 10A/16A/35A |
| Hambatan Kontak | 10A: ≤ 3mΩ, 16A: ≤ 1mΩ, 35A: ≤ 1mΩ |
| Kemampuan Isolasi | 10A: 4kV, 16A/35A: 6kV |
| Batas Suhu Kerja | -40℃～+125℃ |
| Jumlah Kali Pemasangan | ≥ 500 kali |
| Kelas Ketahanan Air | IP65 dan di atasnya |
