Fungsi dan Penggunaan
Seri YBLX-ME limit switch digunakan dalam sirkuit kontrol dengan frekuensi 50Hz arus bolak-balik, tegangan 380V, dan tegangan arus searah 220V, untuk mengontrol pergerakan mekanisme, mengubah arah atau kecepatan gerakan, pengendalian mesin, tindakan batas mekanisme, serta mengontrol jarak tempuh atau prosedur.
Parameter Detail
| Kategori Parameter | Parameter | Nilai Parameter |
|---|
| Tingkat Perlindungan | | IP62 |
| Frekuensi Operasi | | 20 kali/menit |
| Suhu Lingkungan | | -5℃～+40℃ |
| Kelembaban Relatif | Pada suhu maksimum +40℃, kelembaban relatif udara tidak boleh melebihi 50%. Pada suhu yang lebih rendah, kelembaban relatif yang lebih tinggi diperbolehkan, misalnya 90% pada suhu 20℃. Untuk kondensasi yang terjadi secara berkala akibat perubahan suhu, langkah khusus harus diambil. | |
| Tegangan Terdaftar | AC-15: | 380V |
| DC-13: | 220V |
| Arus Kerja Terdaftar | AC-15: | 0.8A |
| DC-13: | 0.16A |
| Kategori Pemasangan | | II |
| Tingkat Polusi | | Level 3 |
| Tegangan Isolasi Terdaftar | | 415V |
| Tegangan Tahan Impuls Terdaftar | | 2,5kV |
| Ketinggian Tempat | | ≤2000m |
| Kondisi Pemasangan | | Tempat yang tidak memiliki getaran atau guncangan signifikan |
| Kategori Parameter | Parameter | Nilai Parameter |
| Model (Disarankan Digunakan) | YBLX-ME/8104 | Lengan Berputar dengan Rol |
| YBLX-ME/8107 | Handle Putar yang Dapat Disesuaikan |
| YBLX-ME/8108 | Lengan Berputar dengan Rol yang Dapat Disesuaikan |
| YBLX-ME/8111 | Tipe Silinder Lurus |
| YBLX-ME/8112 | Tipe Silinder Lurus dengan Rol Horizontal |
| YBLX-ME/8122 | Tipe Silinder Lurus dengan Rol Vertikal |
| YBLX-ME/8166 | Gaya Universal 1 |
| YBLX-ME/8169 | Gaya Universal 2 |

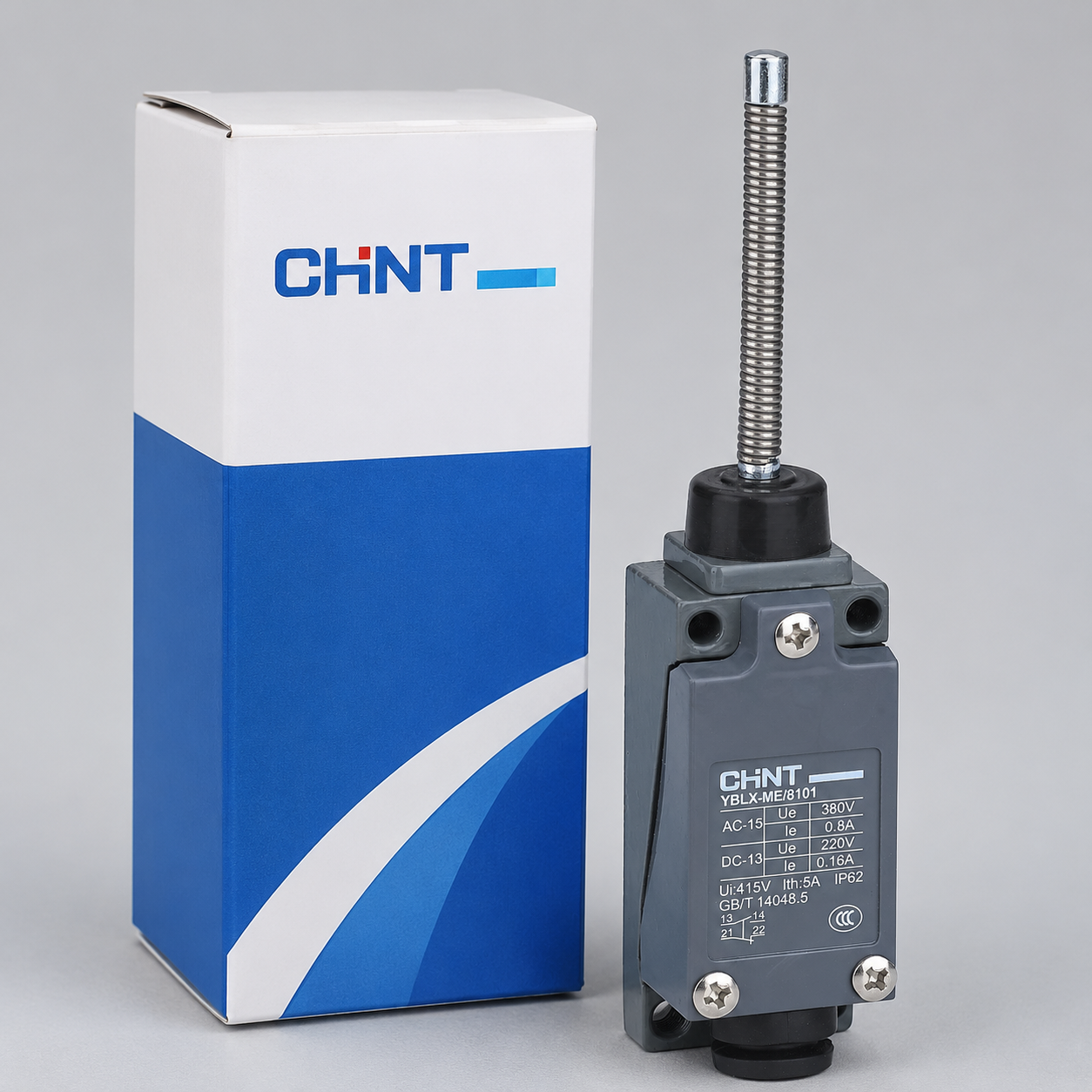

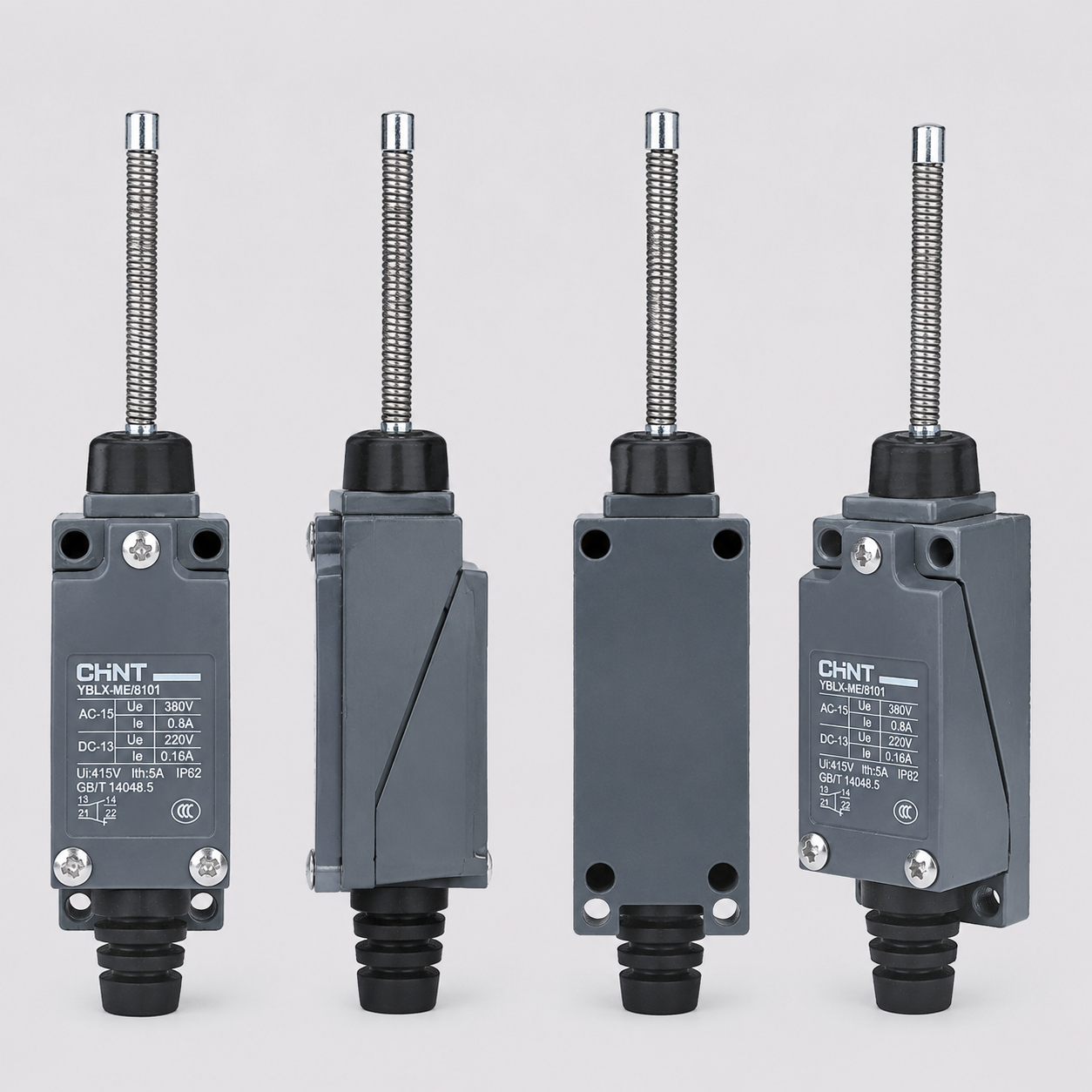

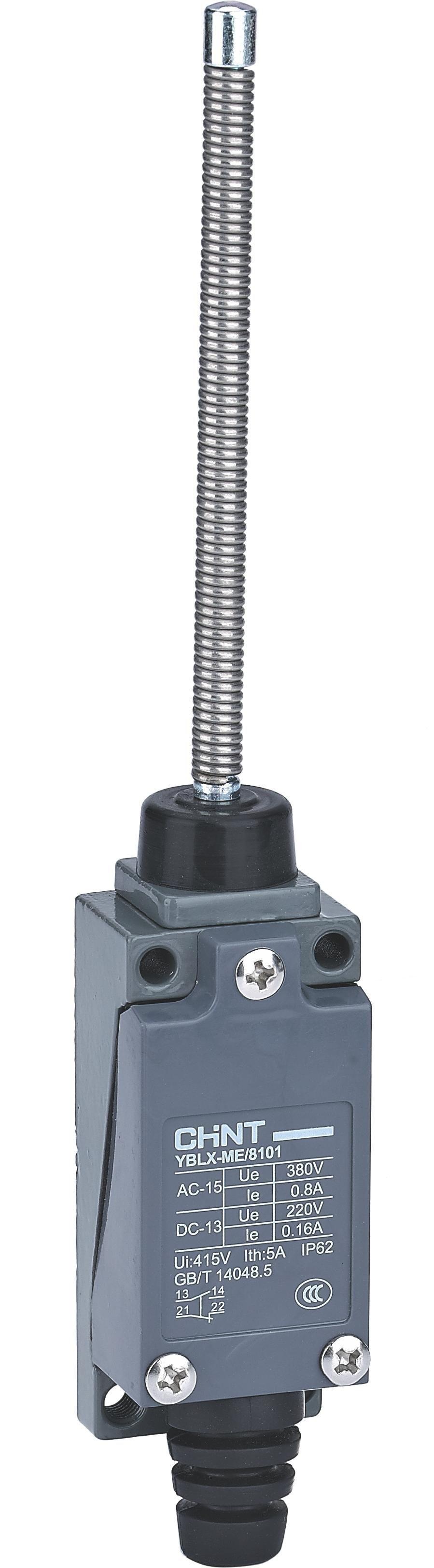

| YBLX-ME/8101 | Gaya Universal 3 |
| Cara Operasi | | |
| Model Pengganti (Tidak Lagi Digunakan) | YBLX-AZ/8104 | YBLX-TZ/8104 |
| YBLX-AZ/8107 | YBLX-TZ/8107 |
| YBLX-AZ/8108 | YBLX-TZ/8108 |
| YBLX-AZ/8111 | YBLX-TZ/8111 |
| YBLX-AZ/8112 | YBLX-TZ/8112 |
| YBLX-AZ/8122 | YBLX-TZ/8122 |
| YBLX-AZ/8166 | YBLX-TZ/8166 |
| YBLX-AZ/8169 | YBLX-TZ/8169 |
| YBLX-AZ/8101 | YBLX-TZ/8101 |
| | YBLX-ME/9101 |
