Fungsi dan Penggunaan

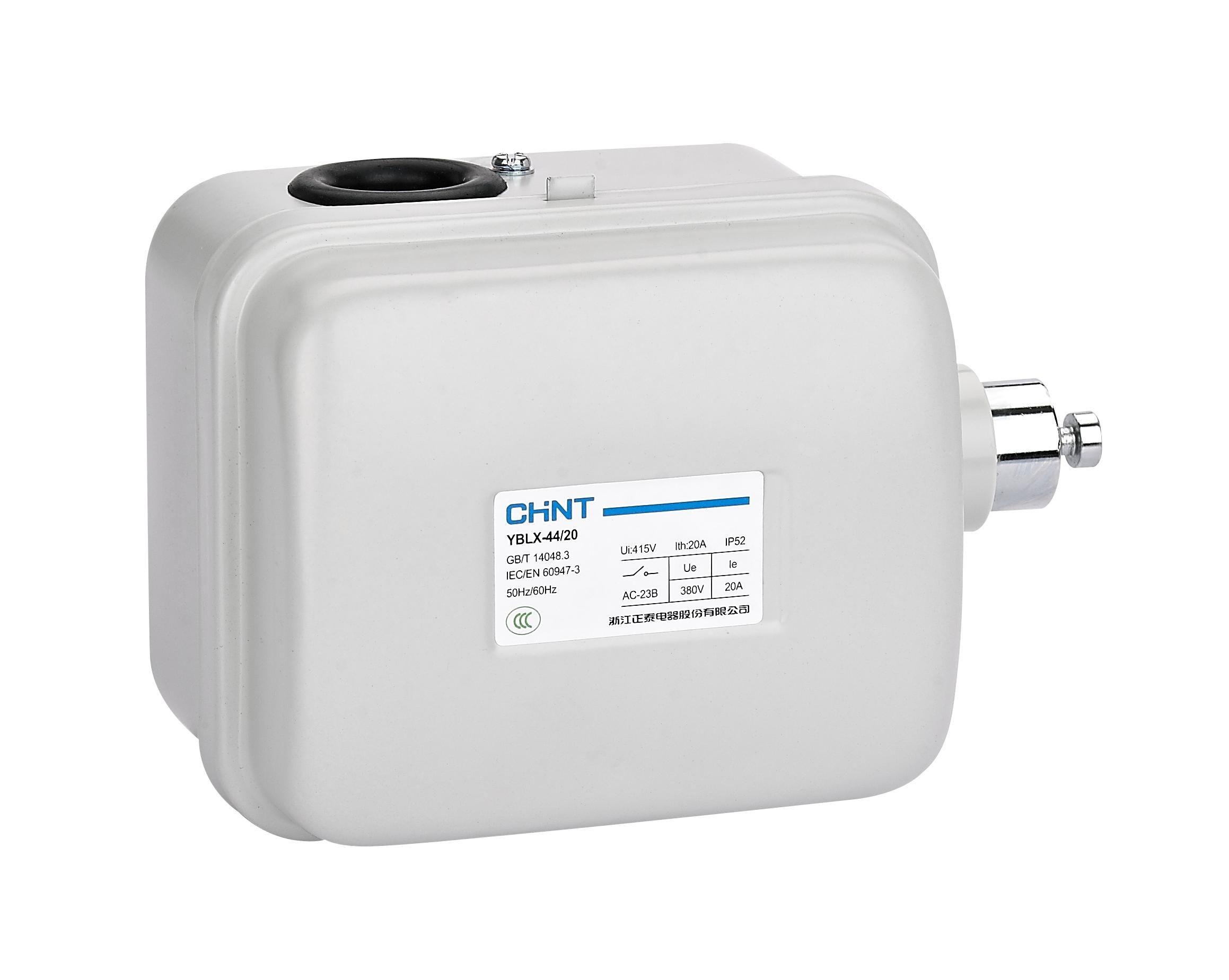

Pengatur batas pemutus api seri YBLX-44 juga disebut sebagai pengatur batas pemutus api, digunakan dalam sirkuit listrik dengan tegangan kerja nominal hingga 380V, untuk melindungi batas naik-turun pada derek kabel baja umum, dapat memutus langsung sirkuit utama motor. Sesuai standar: GB/T 14048.3, IEC 60947-3.
Parameter Detail
| Kategori Parameter | Item Parameter | Nilai Parameter |
|---|
| Tingkat Perlindungan | | IP44(YBLX-44/10), IP52(YBLX-44/20), IP52(YBLX-44/40) |
| Tegangan Kerja Nominal | | AC 380V |
| Suhu Lingkungan | | -5℃~+40℃ |
| Kelembapan Relatif | Pada suhu maksimum +40℃, kelembapan relatif udara tidak boleh melebihi 50%. Pada suhu yang lebih rendah, kelembapan relatif yang lebih tinggi diperbolehkan, misalnya pada suhu 20℃ kelembapan relatif mencapai 90%, untuk kondensasi yang terjadi sesekali akibat perubahan suhu, sebaiknya diambil langkah khusus. | |
| Ketinggian Tempat | | ≤2000m |
| Kategori Pemasangan | | II |
| Tingkat Kotoran | | Kelas 3 |
| Tegangan Isolasi Nominal | | 415V |
| Lingkup Aplikasi | | Untuk derek kabel baja tipe CD1, MD1 dengan kapasitas 0,5~10 ton, untuk perlindungan batas gerakan naik-turun, dapat memutus langsung sirkuit utama |
| Kondisi Pemasangan | | Dipasang di tempat yang tidak mengalami getaran dan benturan signifikan |
| Nama Model | Kuat Arus Kerja Nominal | 10A, 20A, 40A |
| Kekuatan Motor Maksimum yang Dapat Dikendalikan | 4,5kW, 7,5kW, 13kW |
| Tegangan Tahan Impuls Nominal | 2,5kV, 4kV, 4kV |
| Jarak Operasi | (7~9)mm, (7~9)mm, (8~10)mm |
| Perpindahan Berlebihan yang Diperbolehkan | ≤3mm, ≤3mm, ≤3mm |
| Gaya Operasi | ≤30N, ≤50N, ≤100N |
