Fungsi dan Penggunaan

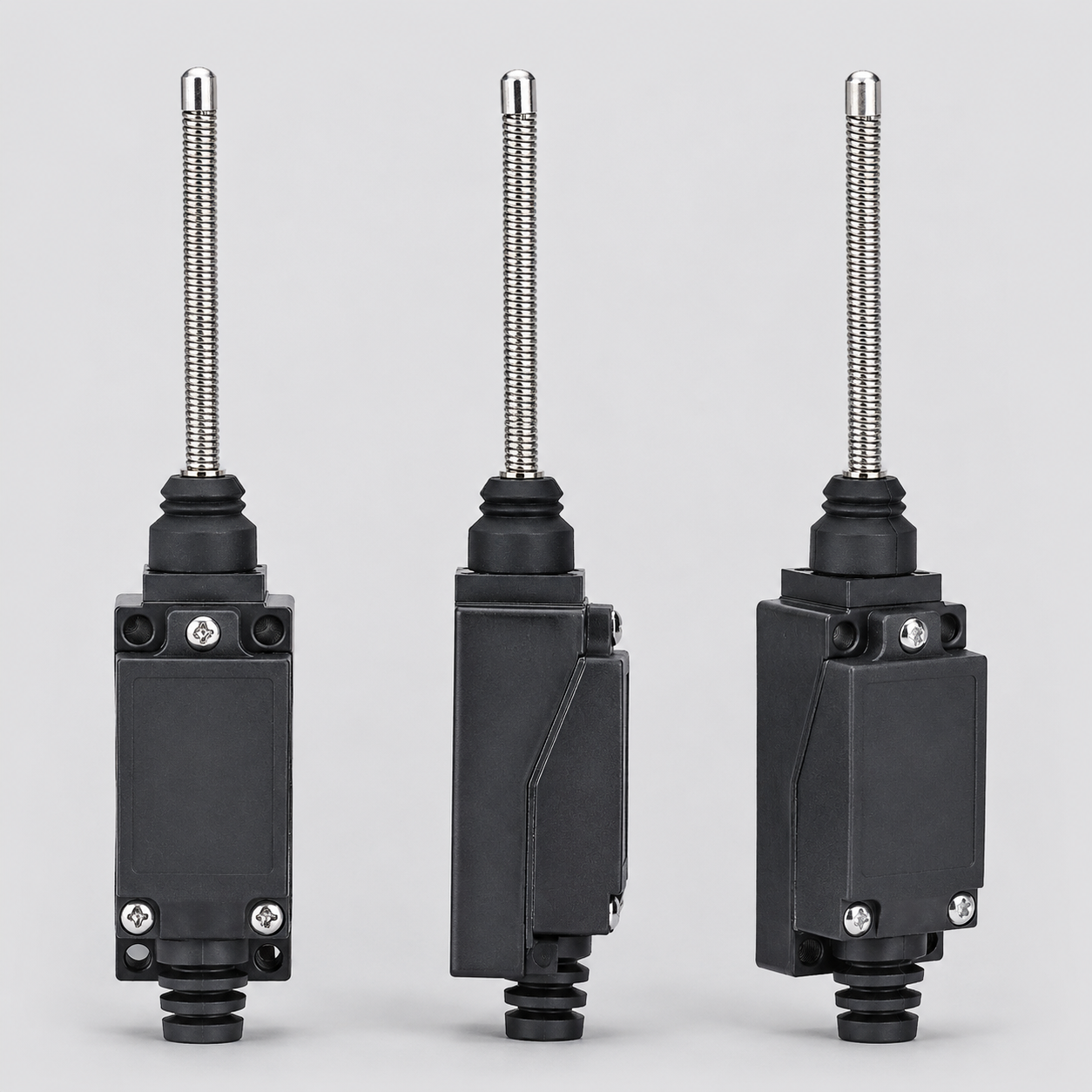

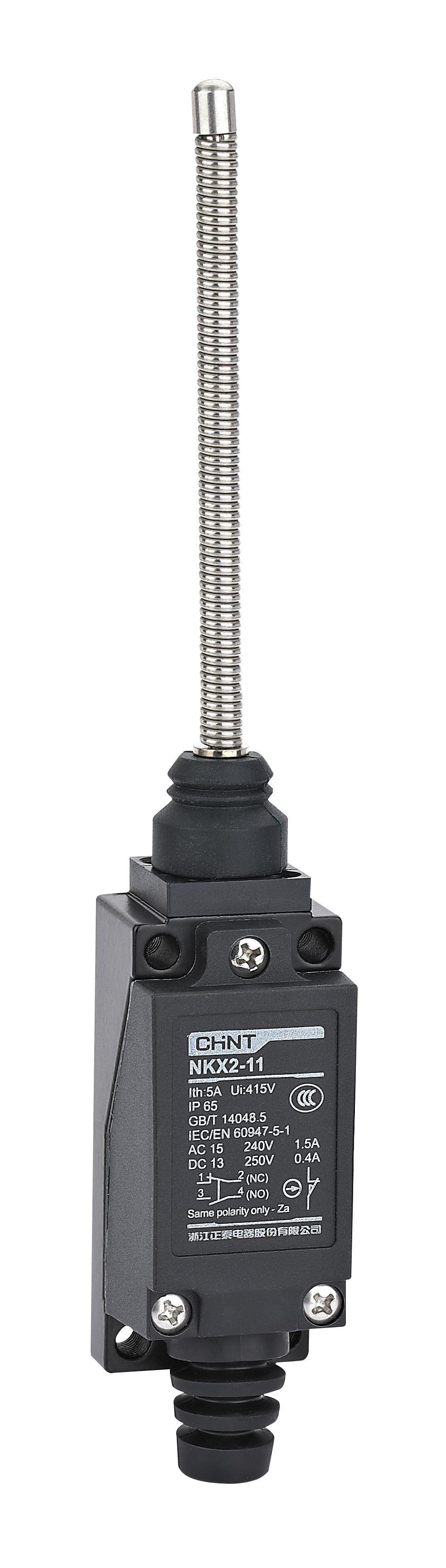

Switch limit NKX2 seri ini terutama digunakan dalam sirkuit kontrol dengan frekuensi arus bolak-balik 50Hz atau 60Hz, tegangan 240V, dan tegangan DC 250V, untuk perubahan arah atau kecepatan, kontrol otomatis mesin perkakas, tindakan batas dan kontrol jalur pada mekanisme gerak. Digunakan dalam bidang tekstil, makanan, pengemasan, perakitan, pengangkutan dan pemuatan mesin, berbagai jenis mesin perkakas serta alat kesehatan.
Parameter Lengkap
| Kategori Parameter | Item Parameter | Nilai Parameter |
|---|
| Parameter Sistem | Derajat Perlindungan | IP 65 |
| Arus Panas yang Ditetapkan | 5A |
| Tegangan Terdapat | AC-15: 240V DC-13: 250V |
| Arus Kerja Terdapat | AC-15: 1.5A DC-13: 0.4A |
| Tegangan Isolasi Terdapat | 415V |
| Tegangan Tahan Impuls Terdapat | 4kV |
| Karakteristik Kinerja | Frekuensi Operasi | 20 kali / menit |
| Suhu Lingkungan | -25°C~+70°C |
| Kelembapan Relatif | Pada suhu maksimum +40°C, kelembapan relatif udara tidak boleh melebihi 50%. Pada suhu yang lebih rendah, kelembapan relatif yang lebih tinggi diperbolehkan, misalnya 90% pada suhu 20°C, untuk kondensasi yang terjadi secara berkala akibat perubahan suhu harus diambil langkah khusus. |
| Ketinggian Tempat | ≤ 2000m |
| Kelas Pencemaran | Kelas 3 |
| Kategori Pemasangan | II |
| Perlindungan Pemutusan Pasti | Kontak NC dilengkapi perlindungan operasi pemutusan pasti, sesuai dengan Lampiran K IEC/EN 60947-5-1 |
| Kondisi Pemasangan | Tempat tanpa getaran dan guncangan signifikan |
| Komunikasi | | |
| Fungsi Perlindungan | | |
| Pemasangan | | |
