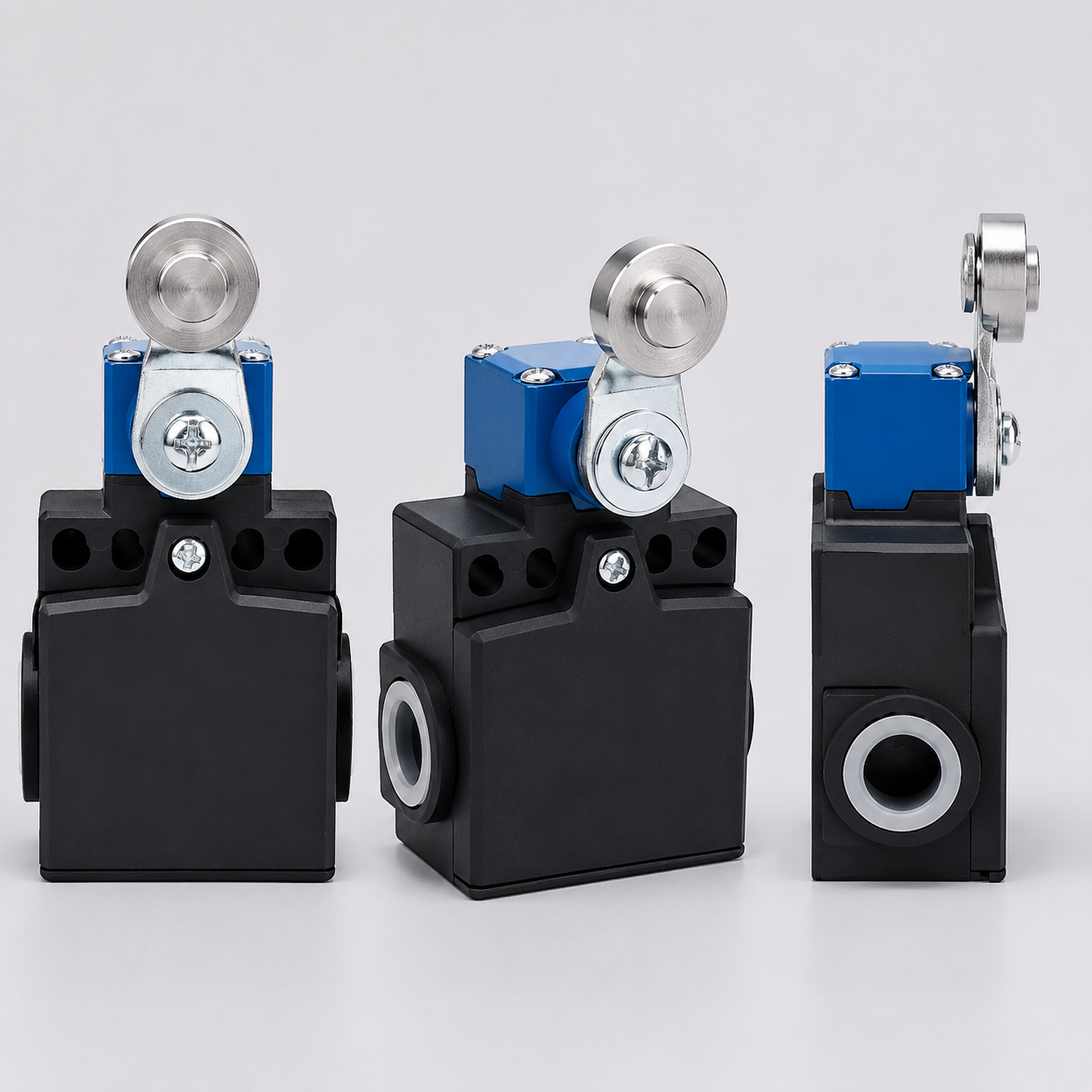

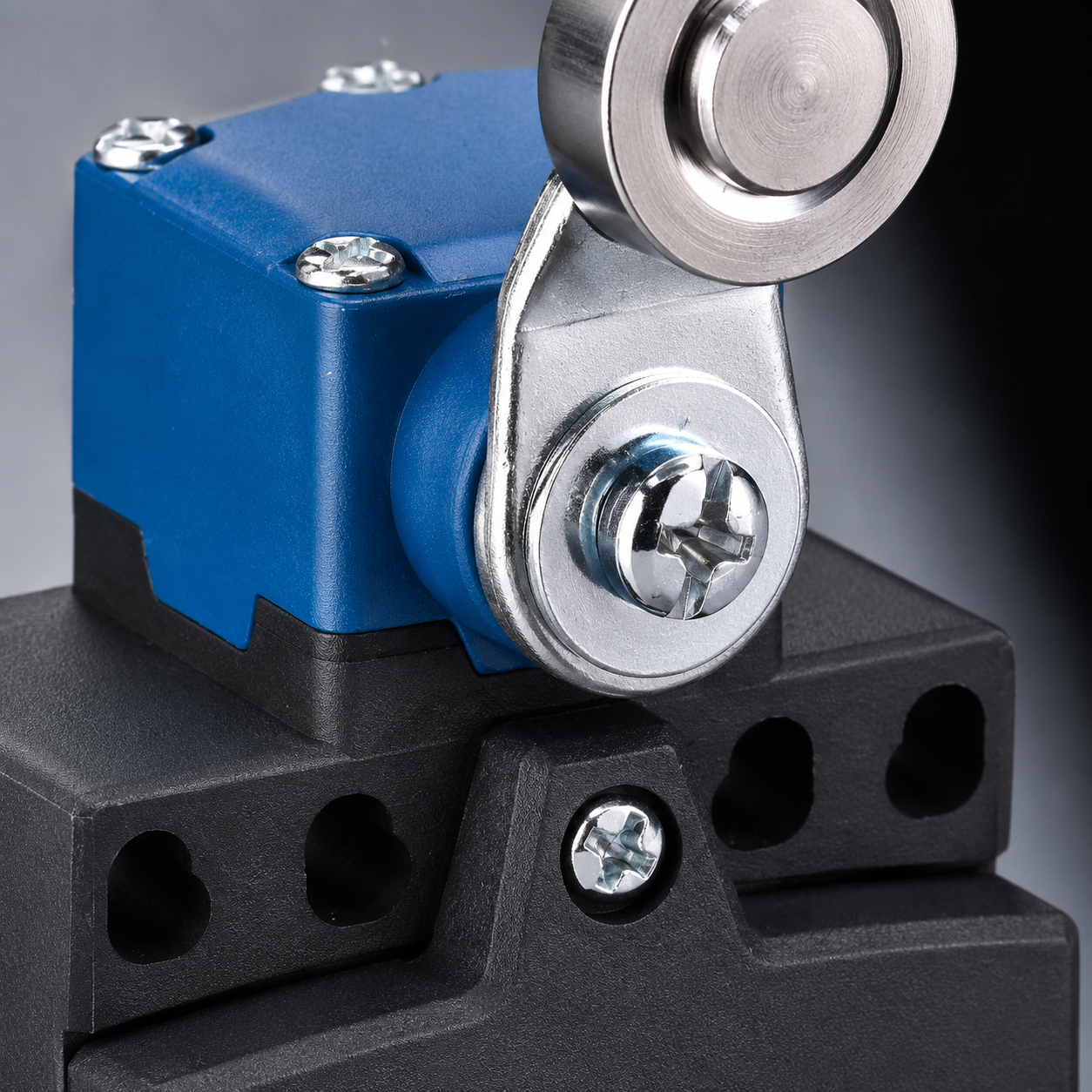

Fungsi dan Penggunaan

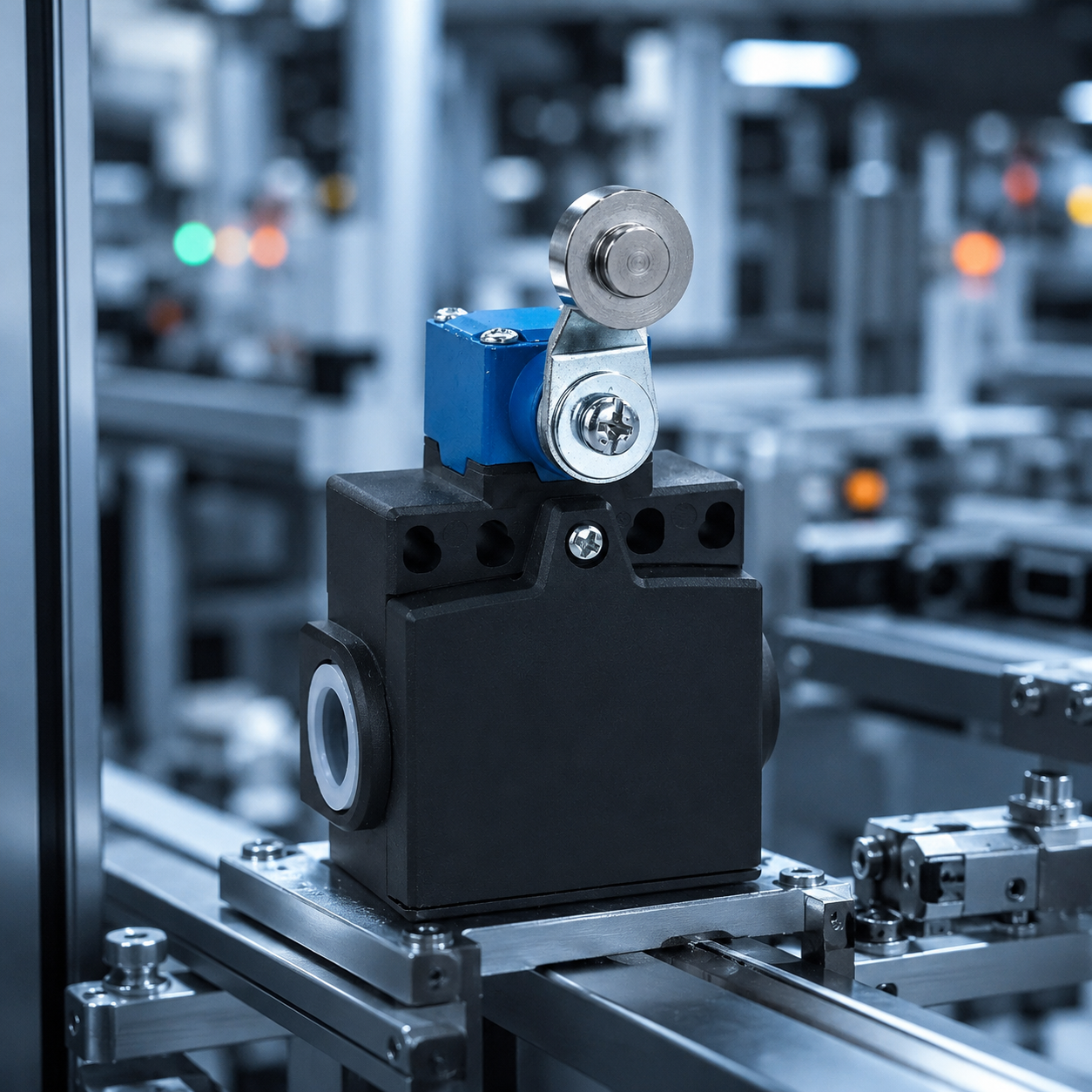

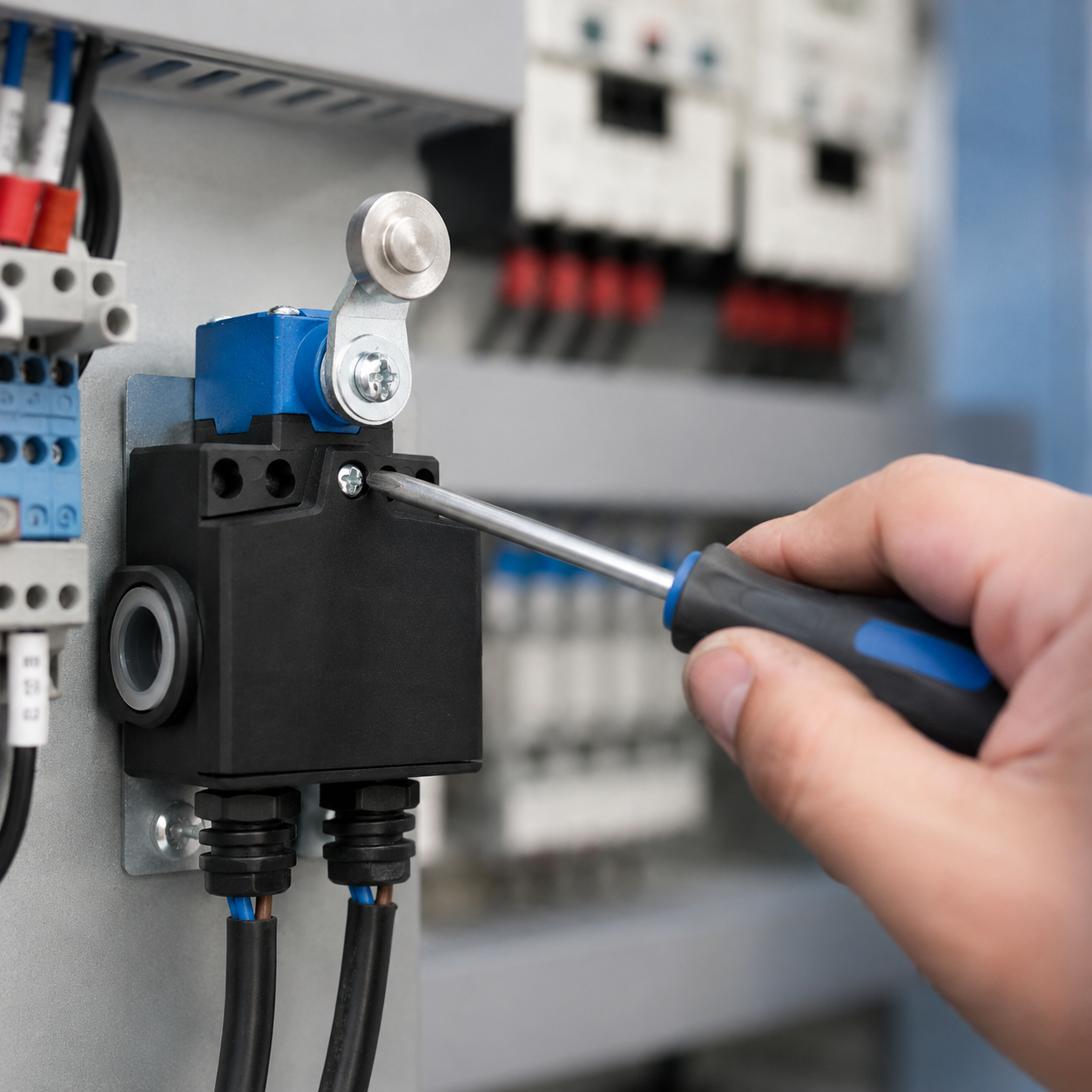

Switch perjalanan seri NKX3 (selanjutnya disebut switch) digunakan untuk sirkuit kontrol dengan frekuensi arus bolak-balik 50Hz atau 60Hz, tegangan 240V, dan tegangan DC 25OV. Switch ini terutama digunakan sebagai kontrol perjalanan mekanisme gerak, perubahan arah atau kecepatan gerak, pembatas tindakan mekanisme gerak, dan kontrol perjalanan. Seri produk ini banyak digunakan dalam bidang tekstil, makanan, pengemasan, mesin perakitan (pengangkutan), berbagai jenis mesin bubut, dan alat kesehatan. Sesuai dengan standar: GB/T 14048.5, IEC60947-5-1
Parameter Detail
| Kategori Parameter | Item Parameter | Nilai Parameter |
|---|
| Kode Bantuan | ZS1 | Korong sempit cepat 1NC+1NO |
| Bentuk Kontak Saklar | | 1 (NC)
2
3
4 (NO) |

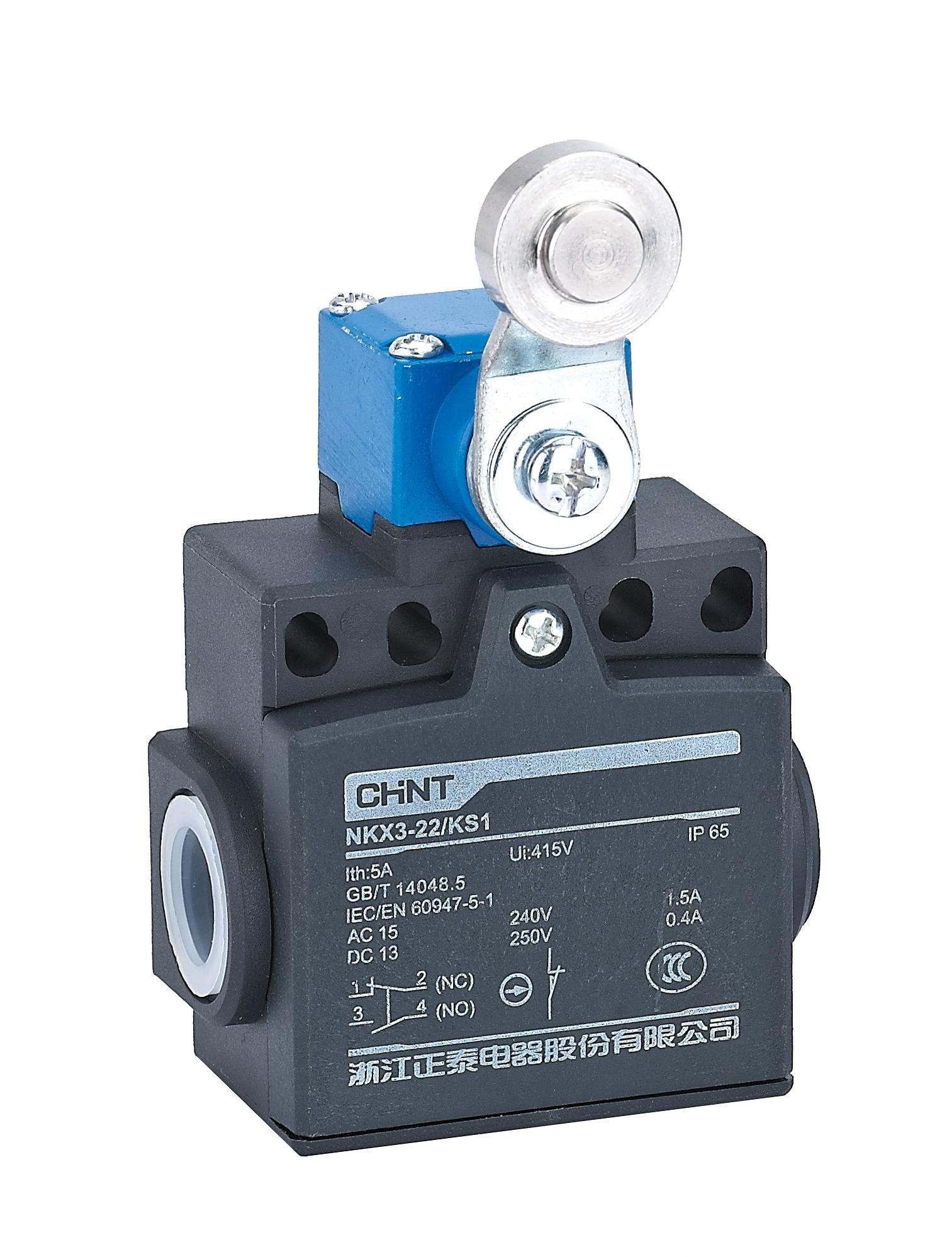

| Kode Bantuan | KS1 | Korong lebar cepat 1NC+1NO |
| Bentuk Kontak Saklar | | 1 (NC)
2
3
4 (NO) |
| Kode Bantuan | ZM1 | Korong sempit lambat 1NC+1NO, putus dulu lalu hubung |
| Bentuk Kontak Saklar | | 22 (NC)
21
14
13 (NO) |
| Kode Bantuan | KM1 | Korong lebar lambat 1NC+1NO, putus dulu lalu hubung |
| Bentuk Kontak Saklar | | 22 (NC)
21
14
13 (NO) |
| Kode Bantuan | ZM2 | Korong sempit lambat 1NC+1NC, hubung dulu lalu putus |
| Bentuk Kontak Saklar | | 22 (NC)
21
14
13 (NO) |
| Kode Bantuan | KM2 | Korong lebar lambat 1NO+1NC, hubung dulu lalu putus |
| Bentuk Kontak Saklar | | 22 (NC)
21
14
13 (NO) |
| Kode Bantuan | ZM3 | Korong sempit lambat 2NC, secara bersamaan |
| Bentuk Kontak Saklar | | 12 (NC)
11
22
21 (NC) |
| Kode Bantuan | KM3 | Korong lebar lambat 2NC, secara bersamaan |
| Bentuk Kontak Saklar | | 12 (NC)
11
22
21 (NC) |
| Kode Bantuan | ZM4 | Korong sempit lambat 2NO, secara bersamaan |
| Bentuk Kontak Saklar | | 14 (NO)
13
24
23 (NO) |
| Kode Bantuan | KM4 | Korong lebar lambat 2NC, secara bersamaan |
| Bentuk Kontak Saklar | | 14 (NO)
13
24
23 (NO) |
| Catatan: | | Kode spesifikasi urutan 15 tidak berlaku untuk kode bantuan KS1, KM1-KM4. |
