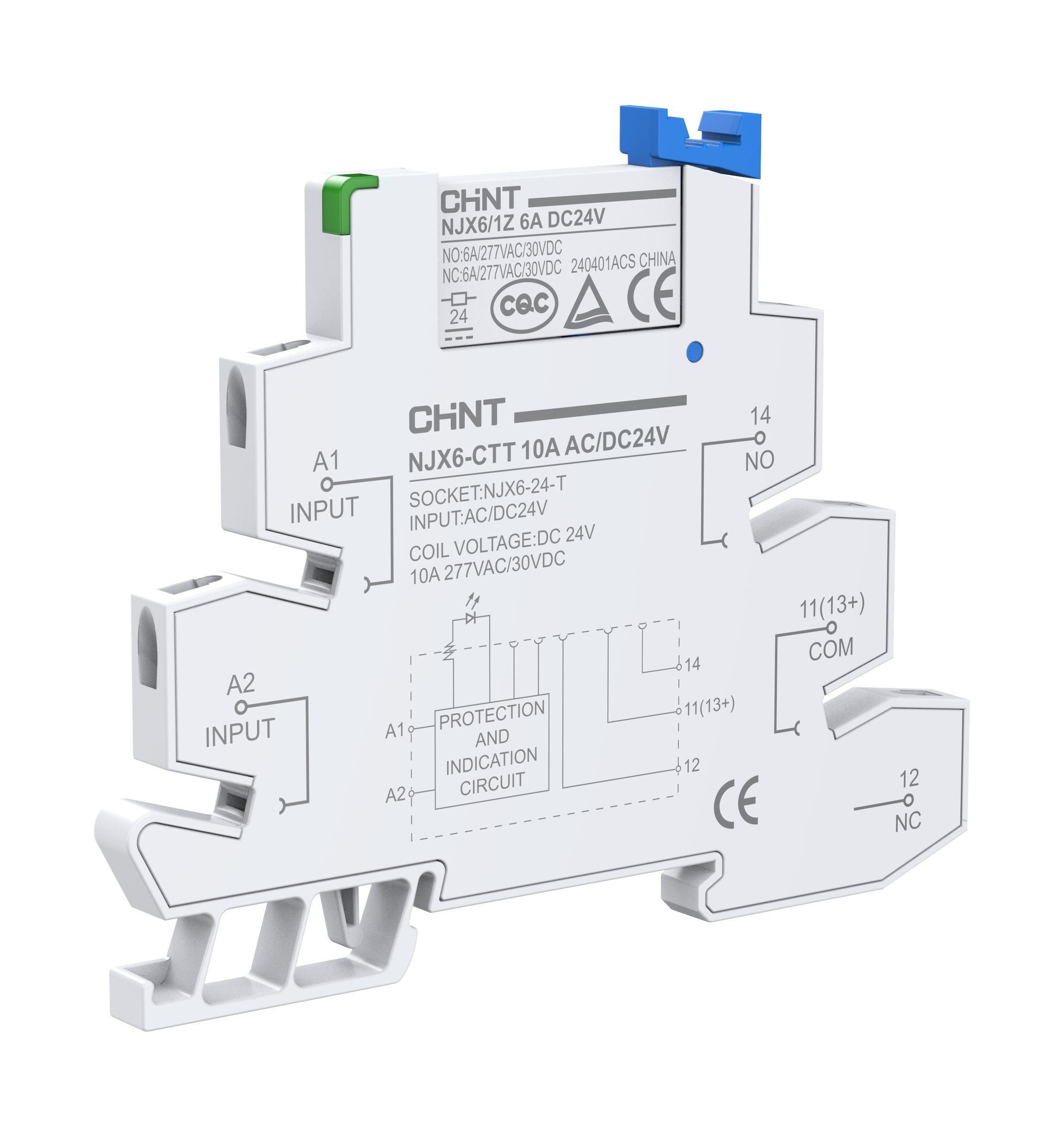

Fungsi dan Penggunaan
NJX6 adalah relay 6mm generasi baru yang dikembangkan oleh CHINT, dengan spesifikasi AC dan DC yang lengkap, keandalan kontak yang tinggi, dapat digunakan untuk kontrol PLC, tersedia soket pendukung.
Deskripsi Detail
Parameter:
Jenis Kontak: 1Z
Arus Maksimum: 6A/10A
Tegangan Maksimum: 277VAC/30VDC
Suhu Kerja: -40℃ ~+85℃
Hambatan Kontak: ≤100mΩ
Jenis Pin Output: Plug-in
Keunggulan/Fungsi Inti:
01 Kinerja Hebat
Struktur yang dioptimalkan dan menggunakan kontak paduan perak yang lebih canggih
Umur listrik meningkat 50%, ketahanan mekanik meningkat lebih dari 10 kali lipat
02 Penggunaan Fleksibel

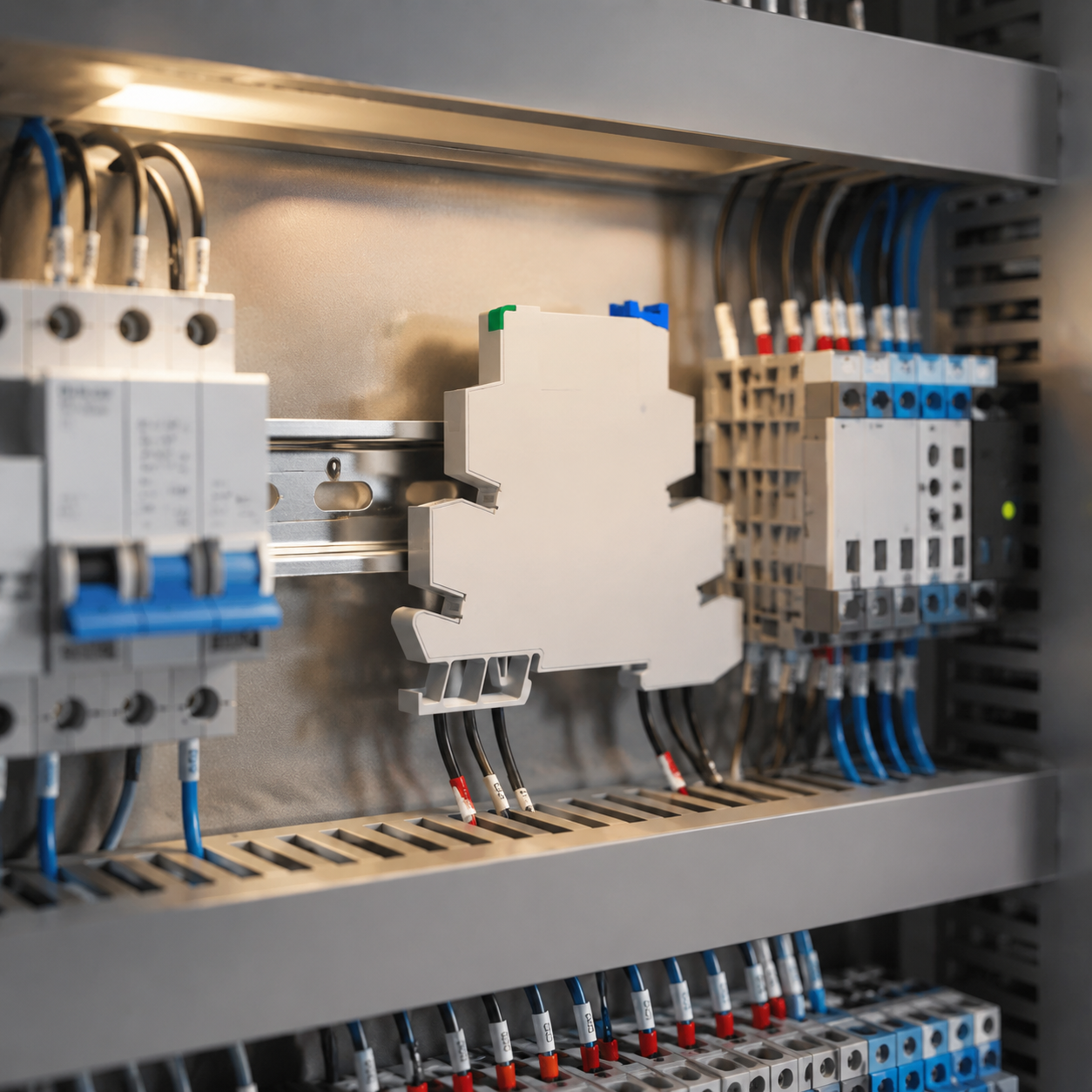

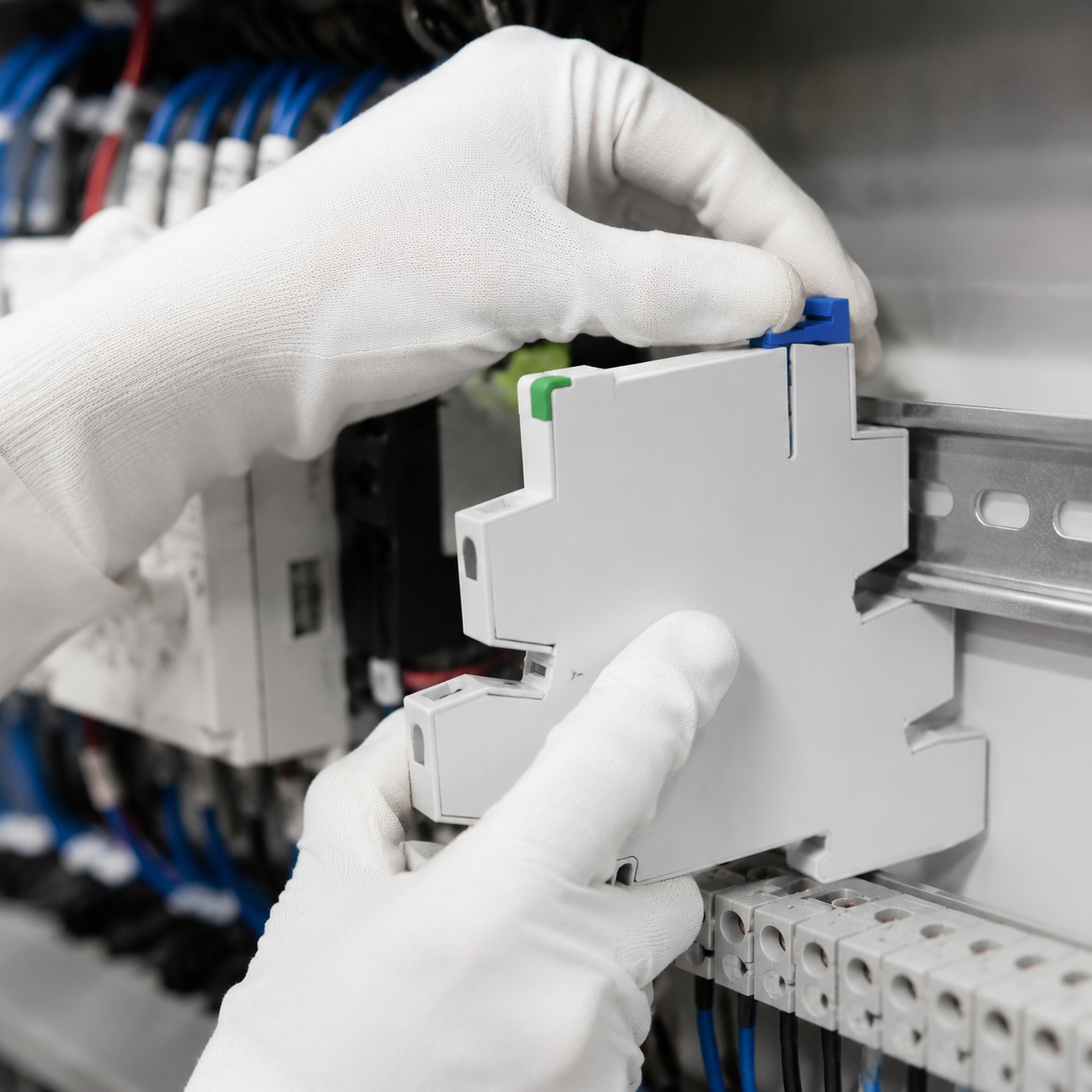

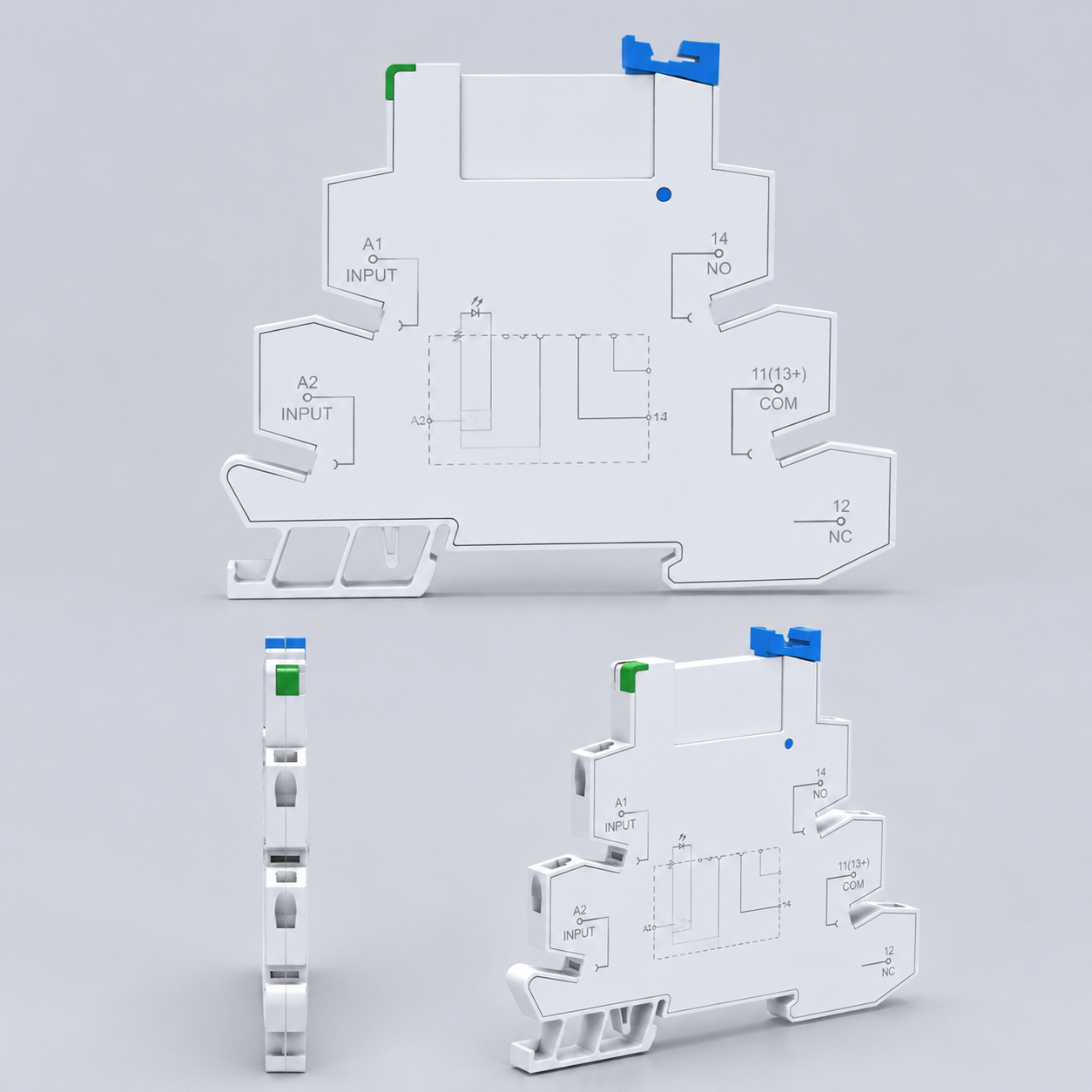

Berbagai metode pemasangan seperti pemasangan pada rel
Desain struktur tipis dapat memenuhi aplikasi modul produk
03 Aman dan Andal
Menggunakan bahan PA6 tahan api, suhu deformasi termal mencapai 120℃, tingkat isolasi dan tahan api mencapai kelas V-0
Bahan ramah lingkungan yang sesuai dengan standar RoHS 2.0
Parameter Detail
| Kategori Parameter | Parameter | Nilai Parameter |
|---|
| Kondisi Kerja dan Pemasangan Normal | Suhu Lingkungan | -40℃→70℃ (AC/DC24V, 48V, 60V)
-40℃→55℃ (AC/DC110V, 220V) |
| Kelembapan Lingkungan | 5%RH-85%RH |
| Tekanan Atmosfer | 86kPa-106kPa |
| Struktur Perlindungan Produk | Tipe anti-solder dan tipe tertutup plastik |
| Parameter Kontak | Jenis Kontak | 1Z |
| Hambatan Kontak | 100mΩ max. (DC6V, 1A) |
| Bahan Kontak | Paduan perak |
| Beban Kontak (Resistif) | 6A: 6A 277VAC
10A: NO: 10A 277VAC; NC: 6A 277VAC |
| Tegangan Maksimum yang Dapat Dipindahkan | 277VAC/30VDC |
| Arus Maksimum yang Dapat Dipindahkan | 6A, 10A |
| Daya Maksimum yang Dapat Dipindahkan | 6A: 166,2VA/180W
10A: 2770VA/180W |
| Umur Listrik (kali) | 6×10⁴ |
| Umur Mekanik (kali) | 1×10⁷ |
| Beban Minimum | DC5V, 100mA |
| Parameter Kinerja | Hambatan Isolasi | 100MΩ atau lebih (500VDC) |
| Ketahanan Listrik | Antara kumparan dan kontak 4000VAC, 1 menit
Antara kontak terbuka 1000VAC, 1 menit |
| Waktu Aktivasi (23℃, pada tegangan nominal) | ≤ 10ms |
| Waktu Pelepasan (23℃, pada tegangan nominal) | ≤ 5ms |
| Getaran (Stabilitas) | Akselerasi 250m/s² |
| Vibrasi | Frekuensi 10Hz-150Hz, amplitudo dua arah 0,35mm |
| Jenis Pin Output | Plug-in |
| Ukuran Maksimum Eksternal (mm) | 28+6×14,8 |
| Parameter Kumparan | Konsumsi Daya Nominal | 3-24VDC sekitar 0,18W, 48VDC-60VDC sekitar 0,25W |
| Tegangan Aktivasi | DC: ≤ 80% tegangan nominal; AC: ≤ 80% tegangan nominal |
| Tegangan Pelepasan | DC: ≥ 10% tegangan nominal; AC: ≥ 20% tegangan nominal |
| Tegangan Maksimum | 110% tegangan nominal |
| Parameter Spesifikasi Kumparan | Tegangan Nominal VDC | Tegangan Aktivasi (persentase tegangan nominal) (23℃) Tegangan Pelepasan (persentase tegangan nominal) (23℃) Daya Kumparan W Hambatan Kumparan Ω |
| 12 | 80% MAX. 5% MIN. 0,18 800×(1±10%) |
| 24 | 0,18 3200×(1±10%) |
| 48 | 0,25 9200×(1±10%) |
| 60 | 0,25 14400×(1±10%) |
