Fungsi dan Penggunaan

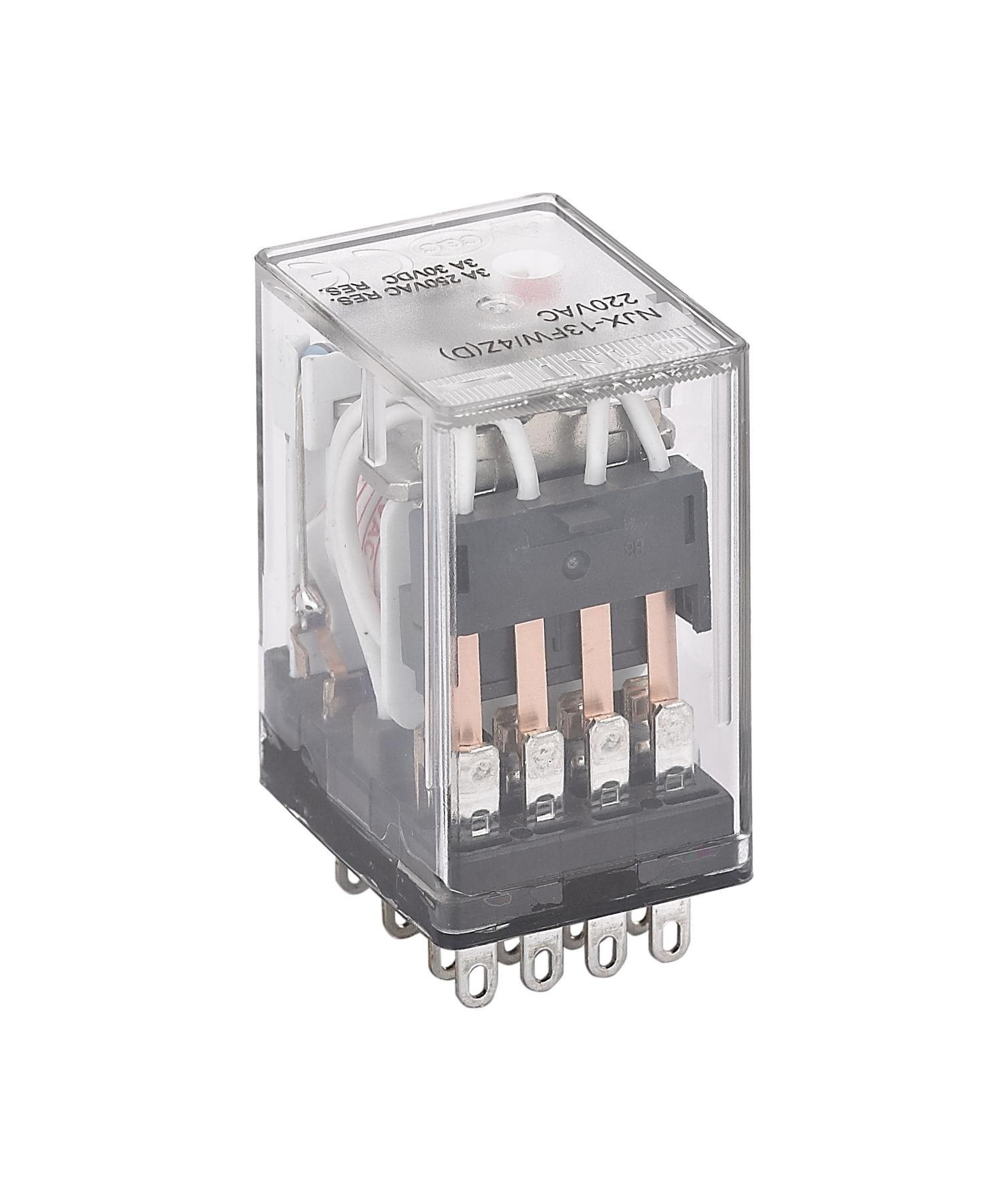

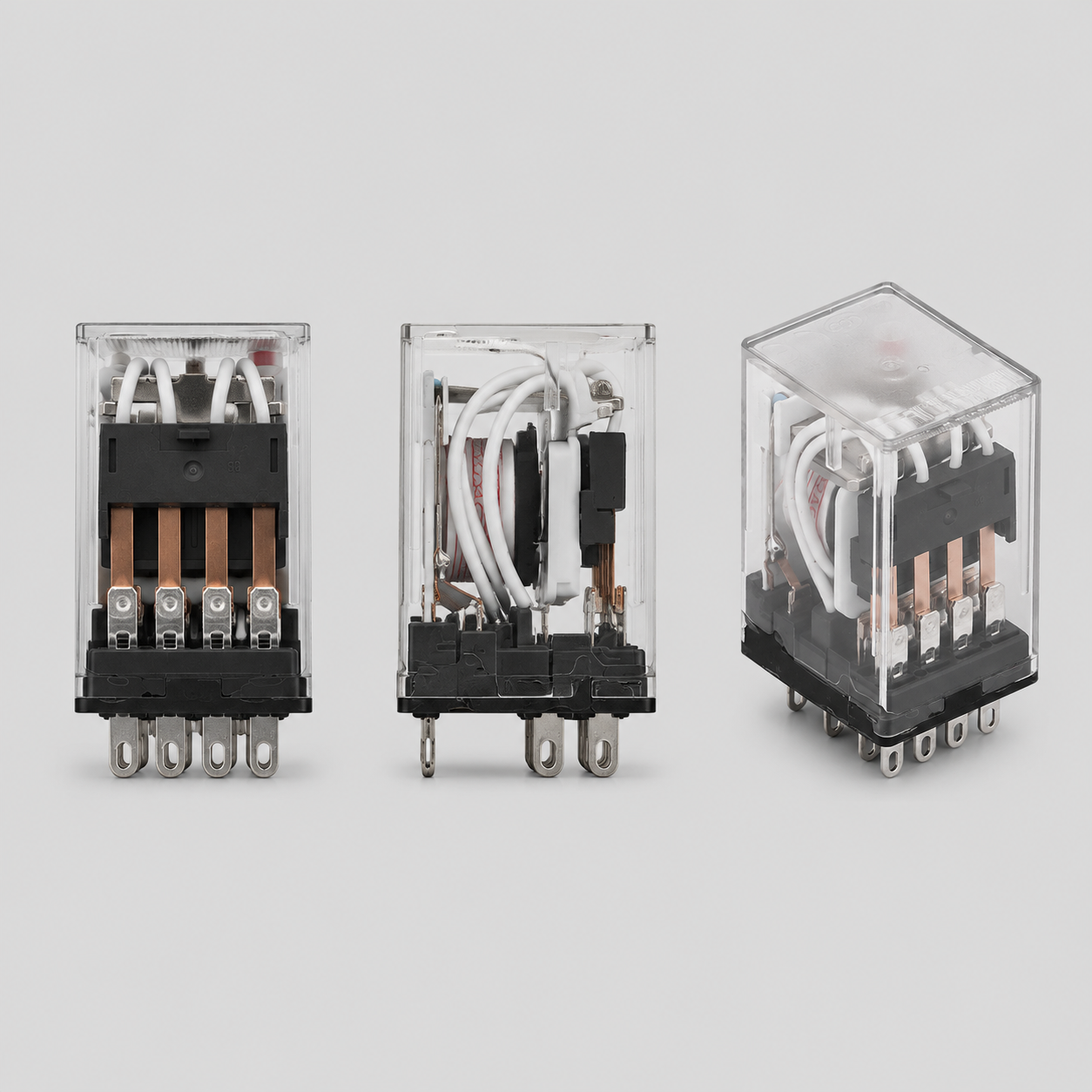

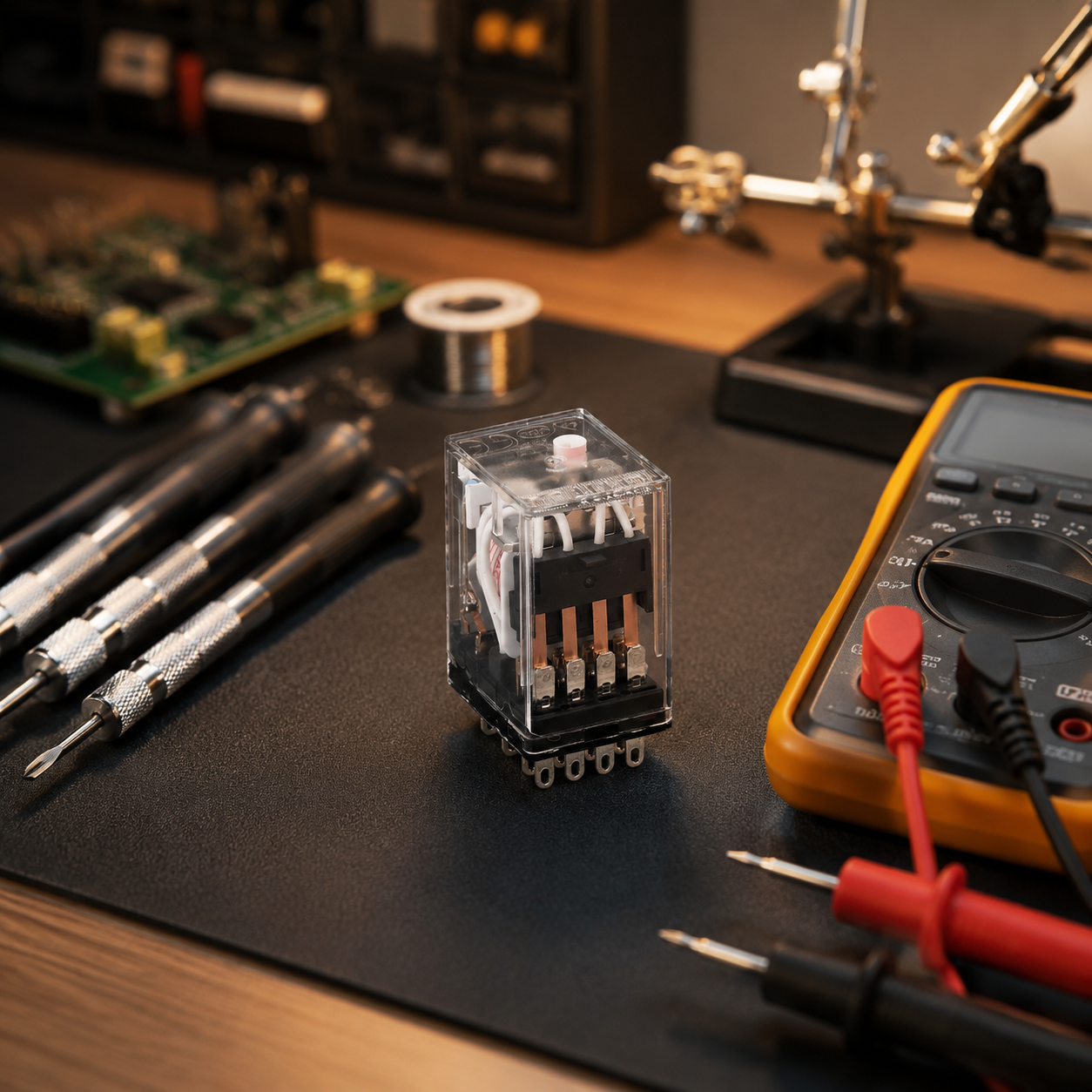

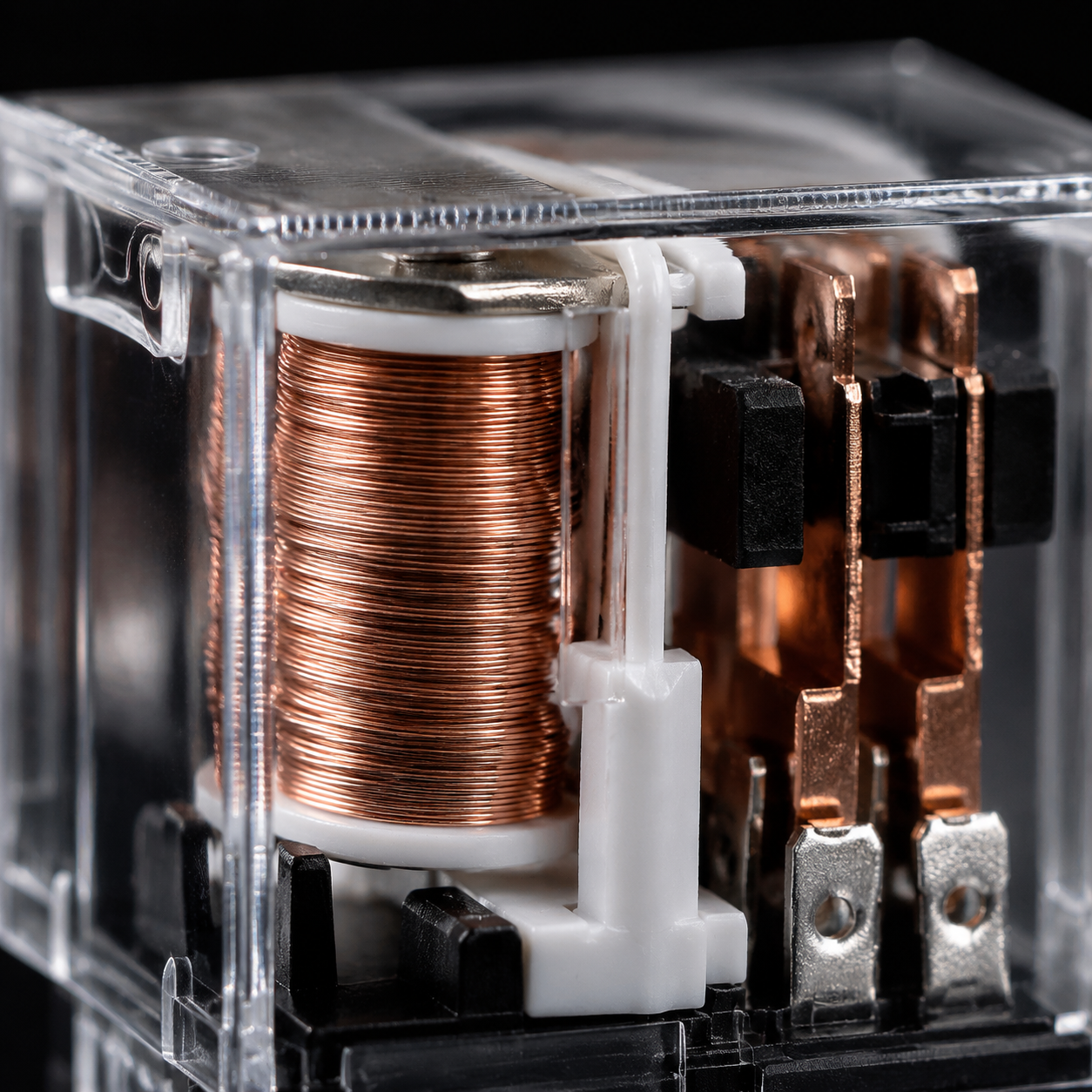

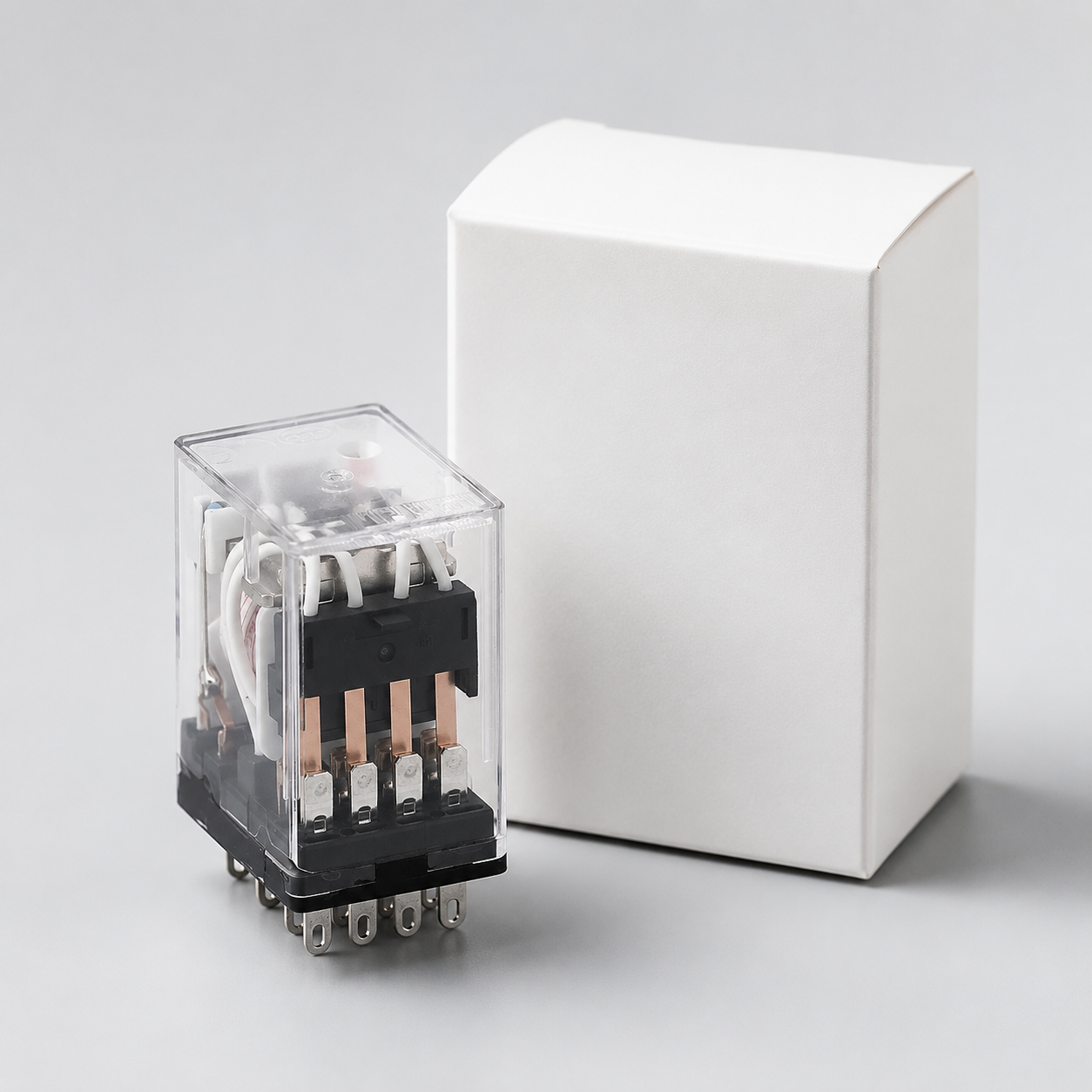

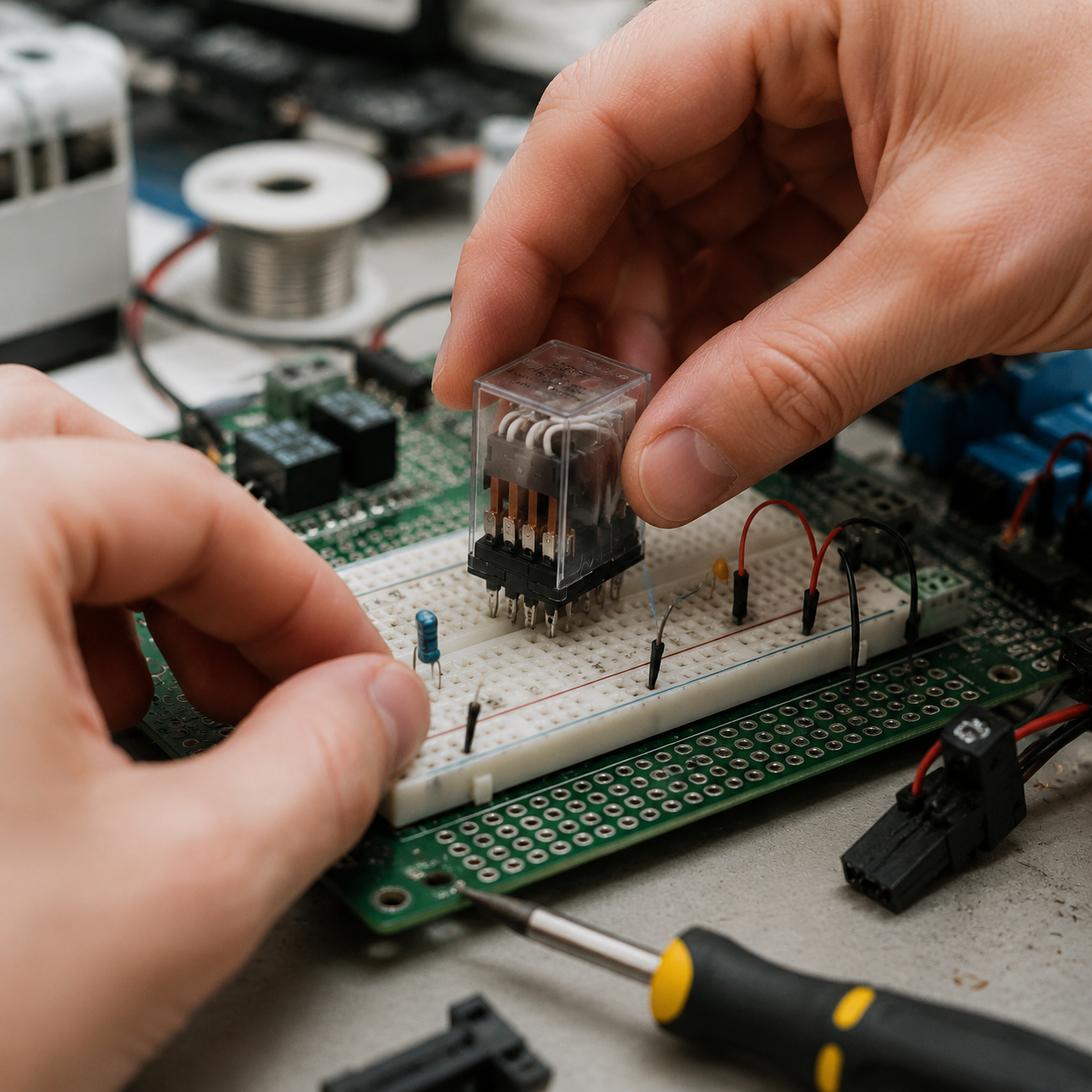

Empat bentuk kontak 2Z, 3Z, 4Z, 2ZH: tidak beroksida, tidak ada percikan api, umur panjang; casing transparan yang tersegel, tahan air, debu, korosi, dapat digunakan dalam lingkungan buruk seperti tekanan rendah; spesifikasi AC/DC lengkap, cara pemasangan beragam; tersedia berbagai jenis soket, serta tersedia spesifikasi dengan lampu indikator.
Parameter Detail
| Kategori Parameter | Item Parameter | Nilai Parameter |
|---|
| 3.1 Parameter Kontak | Bentuk Kontak | 2ZH, 2Z, 3Z, 4Z |
| Hambatan Kontak Awal | 100mΩ (6VDC 100mA) |
| Bahan Kontak | Paduan perak (6VDC 100mA) |
| Beban Kontak (COSΦ=1.0) | 2ZH: 10A; 2Z, 3Z: 5A; 4Z: 3A (250VAC/30VDC) |
| Tegangan Maksimum Pemutusan | 250VAC/30VDC |
| Arus Maksimum Pemutusan | 2ZH: 10A; 2Z, 3Z: 5A; 4Z: 3A |
| Power Maksimum Pemutusan | 2ZH: 2500VA/300W
2Z, 3Z: 1250VA/150W
4Z: 750VA/90W |
| Jumlah Umur Listrik (kali) | 1×10⁵ |
| Jumlah Umur Mekanik (kali) | 1×10⁷ |
| 3.2 Parameter Kinerja dan Fitur | Hambatan Isolasi | 100MΩ (500VDC) |
| Tahan Tegangan Isolasi | Antara lilitan kumparan, antar kontak kelompok lain 2000VAC
Antara kontak terbuka 1000VAC |
| Waktu Operasi (pada suhu 25°C, tegangan nominal) | ≤ 25ms |
| Waktu Pelepasan (pada suhu 25°C, tegangan nominal) | ≤ 25ms |
| Getaran (Stabilitas) | Percepatan 200m/s², durasi pulsa 1ms |
| Vibrasi | Amplop ganda 1mm, (10-55)Hz |
| Bentuk Pin Output | Plug-in, PCB (solder) |
| Ukuran Maksimum Eksternal (mm) | 27,8 × 21,8 × 43 |
| 3.3 Parameter Kumparan | Konsumsi Daya Nominal | DC: sekitar (0,9-1,2) W; AC: sekitar (1,8-2,0) VA/A |
| Tegangan Penyedot | DC ≤ 80% tegangan nominal; AC ≤ 80% tegangan nominal |
| Tegangan Pelepasan | DC ≥ 10% tegangan nominal; AC ≥ 20% tegangan nominal |
| Tegangan Maksimum | 110% tegangan nominal |
| 3.4 Parameter Spesifikasi | Tegangan Nominal VDC | Tegangan Operasi VDC (≤) Tegangan Pelepasan VDC (≥) Hambatan Kumparan Ω |
| 5 | 4,0 0,5 28 (±10%) |
| 6 | 4,8 0,6 44 (±10%) |
| 12 | 9,6 1,2 160 (±10%) |
| 24 | 19,2 2,4 640 (±10%) |
| 36 | 28,8 4,8 1440 (±10%) |
| 48 | 38,4 4,8 2300 (±10%) |
| 100/110 | 88,0 11,0 13300 (±10%) |
| 220 | 176,0 22,0 44000 (±10%) |
| Tegangan Nominal VAC | Tegangan Operasi VAC (≤) Tegangan Pelepasan VAC (≥) Hambatan Kumparan Ω |
| 6 | 4,8 1,2 10,5 (±10%) |
| 12 | 9,6 2,4 44 (±10%) |
| 24 | 19,2 4,8 180 (±10%) |
| 36 | 28,8 7,2 380 (±10%) |
| 48 | 38,4 9,6 650 (±10%) |
| 100/110 | 88,0 20,0 3600 (±10%) |
| 110/120 | 96,0 22,0 3900 (±10%) |
| 200/220 | 176,0 40,0 13500 (±10%) |
| 220 | 176,0 44,0 14500 (±10%) |
| 220/240 | 192,0 44,0 16300 (±10%) |
| 380 | 304,0 76,0 42000 (±10%) |
