Fungsi dan Penggunaan

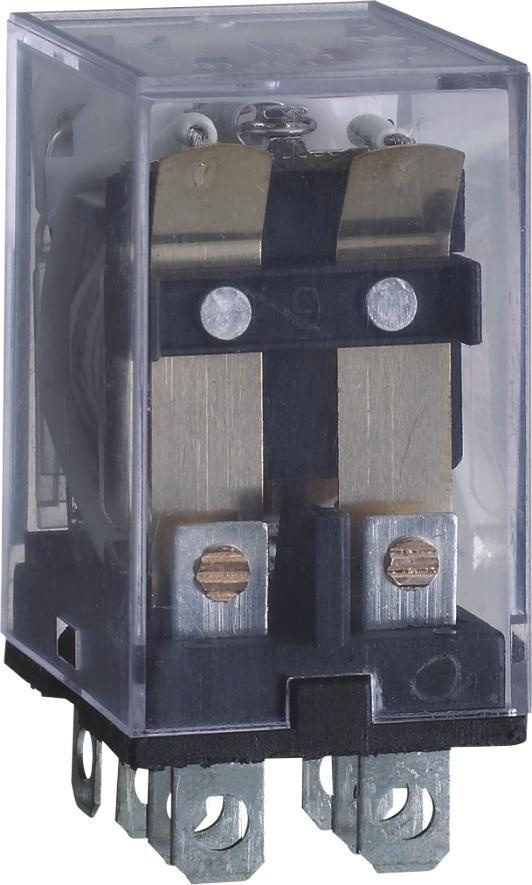

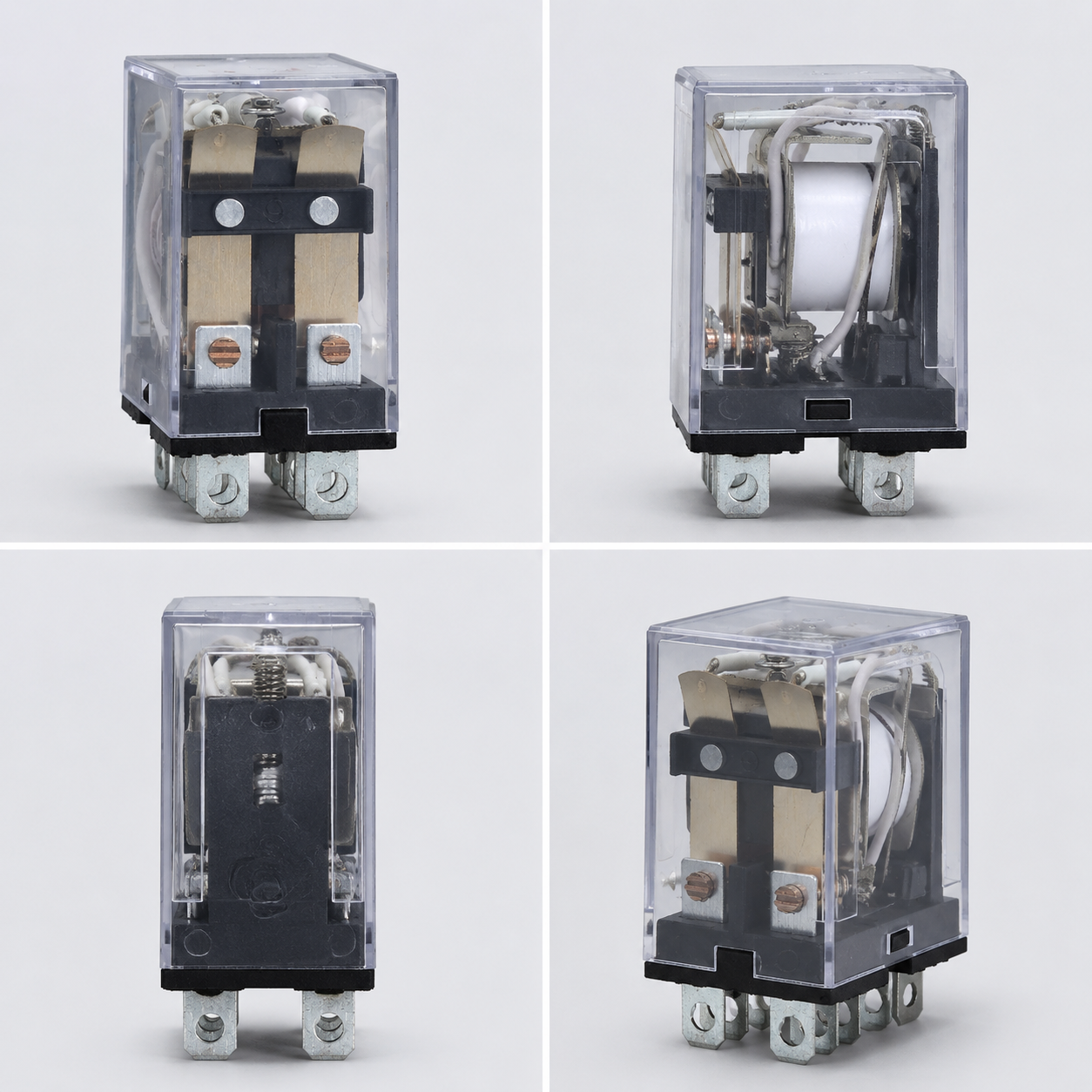

Kemampuan pemutusan kontak 10A; spesifikasi AC/DC lengkap; dikemas dengan tutup debu transparan, cara pemasangan yang beragam; tersedia berbagai jenis soket pilihan; tersedia versi dengan lampu indikator status; nomor seri yang sama: LY2(N), HH62P(-L).
Parameter Detail
| Kategori Parameter | Item Parameter | Nilai Parameter |
|---|
| 3.1 Parameter Kontak | Jenis Kontak | 2Z(C) |
| Hambatan Kontak Awal | 100mΩ (6VDC 100mA) |
| Bahan Kontak (resistif) | Aloy Perak (6VDC 100mA) |
| Beban Kontak (resistif) | 10A (250VAC/30VDC) |
| Tegangan Terbuka Maksimum | 250VAC/30VDC |
| Arus Terbuka Maksimum | 10A |
| Daya Pemutusan Maksimum | 250VA/300W |
| Umur Listrik (kali) | 1×10⁶ |
| Umur Mekanis (kali) | 1×10⁷ |
| 3.2 Parameter Kinerja dan Fitur | Relay | 100MΩ (500VDC) |
| Antara lilitan dan kontak | 2000VAC |
| Antara kontak terbuka | 1000VAC |
| Waktu Aktif (pada suhu 25°C, tegangan nominal) | ≤25ms |
| Waktu Lepas (pada suhu 25°C, tegangan nominal) | ≤25ms |
| Getaran (stabilitas) | Percepatan 200m/s², durasi pulsa 1ms |
| Vibrasi | Amplop dua arah 1mm, (10-55)Hz |

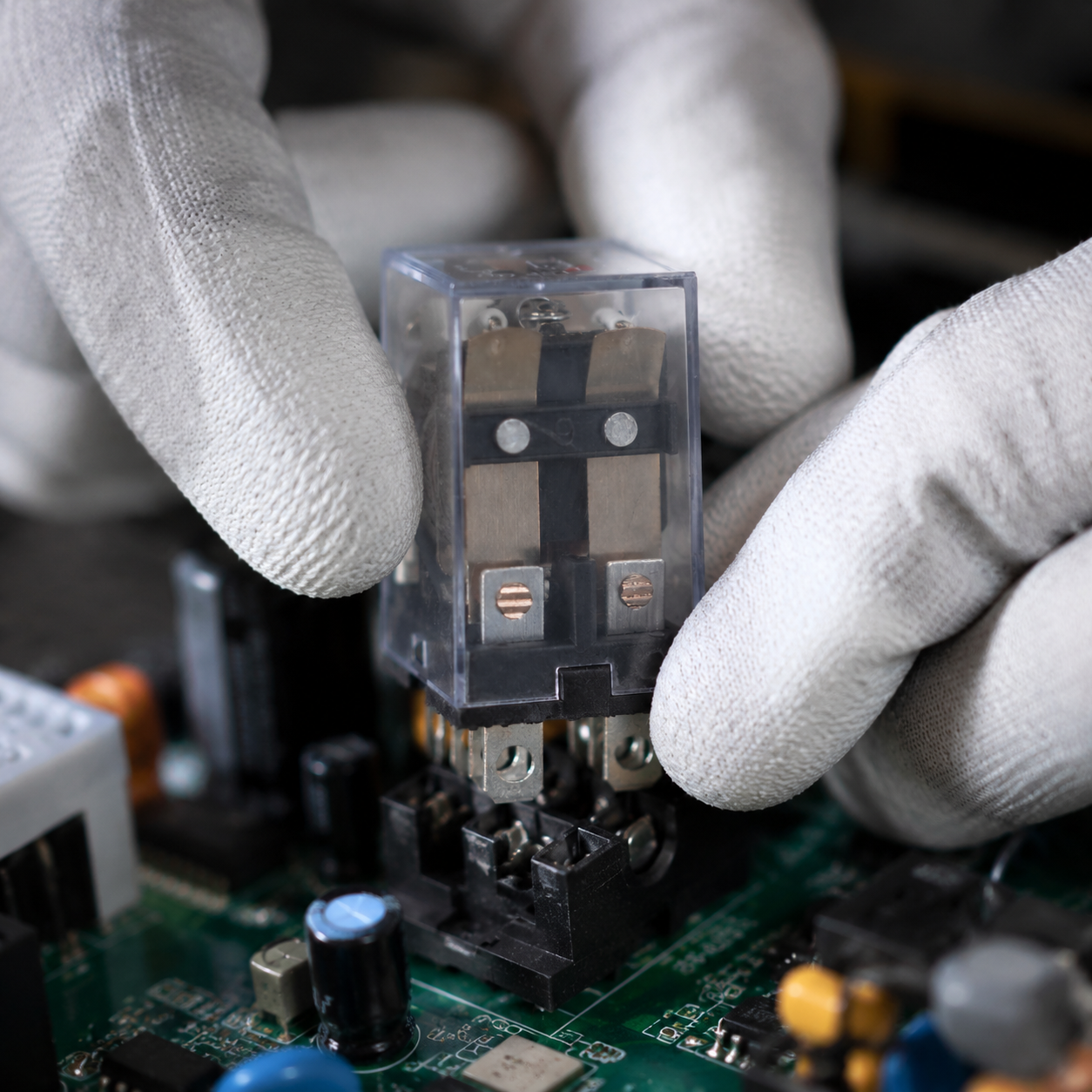

| Jenis Pin Output | Plug-in, PCB (dengan solder) |
| Ukuran Maksimum Eksternal (mm) | 27.8×21.8×43 |
| 3.3 Parameter Lilitan | Konsumsi Daya Nominal | DC: sekitar (0,9-1,2) W, AC: sekitar (1,0-2,0) VA |
| Tegangan Penyedot | DC ≤ 80% tegangan nominal; AC ≤ 80% tegangan nominal |
| Tegangan Lepas | DC ≥ 10% tegangan nominal; AC ≥ 20% tegangan nominal |
| Tegangan Maksimum | 110% tegangan nominal |
| 3.4 Parameter Spesifikasi | Tegangan Nominal VDC | Tegangan Aktif VDC(≤) Tegangan Lepas VDC(≥) Hambatan Lilitan Ω |
| 5 | 4,0 0,5 28Ω(±10%) |
| 6 | 4,8 0,6 44Ω(±10%) |
| 12 | 9,6 1,2 160Ω(±10%) |
| 24 | 19,2 2,4 640Ω(±10%) |
| 36 | 28,8 3,6 1440Ω(±10%) |
| 48 | 38,4 4,8 2300Ω(±10%) |
| 100/110 | 88,0 10,0 11440Ω(±10%) |
| 110/120 | 96,0 22,0 3900Ω(±10%) |
| 200/220 | 176,0 40,0 3600Ω(±10%) |
| 220 | 176,0 44,0 14500Ω(±10%) |
| 220/260 | 192,0 44,0 16300Ω(±10%) |
| 380 | 304,0 76,0 42000Ω(±10%) |
