Fungsi dan Penggunaan

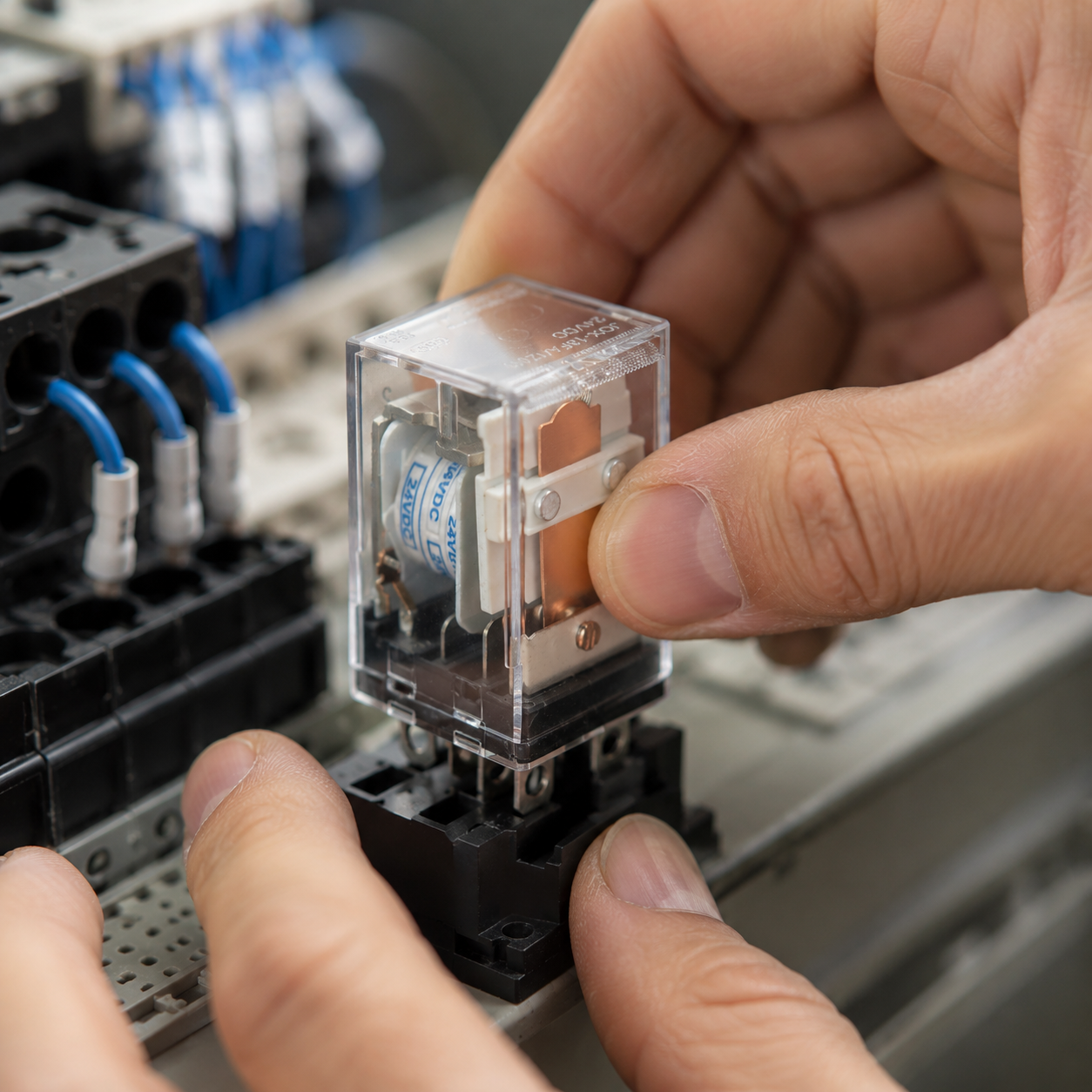

Mampu mengubah kontak 20A; spesifikasi AC/DC lengkap; dikemas dengan penutup anti debu transparan, cara pemasangan beragam; tersedia berbagai jenis soket yang dapat dipilih, termasuk spesifikasi yang dilengkapi indikator status.
Parameter Rinci
| Kategori Parameter | Nama Parameter | Nilai Parameter |
|---|
| 3.1 Parameter Kontak | Jenis Kontak | 1H(A), 1D(B), 1Z(C) |
| Hambatan Kontak Awal | 100mΩ (6VDC 100mA) |
| Bahan Kontak | Akumulasi Perak (6VDC 100mA) |
| Beban Kontak (Resistif) | 20A (250VAC/30VDC) |
| Tegangan Maksimum Pemutusan dan Penutupan | 250VAC/30VDC |
| Arus Maksimum Pemutusan dan Penutupan | 20A |
| Daya Maksimum Pemutaran | 5000VA/600W |
| Umur Listrik (kali) | 1×10⁵ |
| Umur Mekanis (kali) | 1×10⁷ |
| 3.2 Parameter Kinerja/Karakteristik | Hambatan Isolasi | 100MΩ (500VDC) |
| Ketahanan Dielektrik | Antara terminal kumparan 2000VAC, 1 menit; antara kontak terbuka 1000VAC, 1 menit |
| Waktu Operasi (pada suhu 25℃, tegangan nominal) | ≤25ms |
| Waktu Pelepasan (pada suhu 25℃, tegangan nominal) | ≤25ms |
| Getaran (Stabilitas) | Percepatan 200m/s², durasi pulsa 11ms |
| Vibrasi | Amplitudo ganda 1mm, (10-55)Hz |
| Jenis Output | Plug-in |
| Ukuran Maksimum (mm) | 27.8×21.8×43 |
| 3.3 Parameter Kumparan | Konsumsi Daya Nominal | DC: Sekitar (0,9-1,2) W, AC: Sekitar (1,0-2,0) VA |
| Tegangan Penarik | DC: ≤80% tegangan nominal; AC: ≤80% tegangan nominal |
| Tegangan Pelepas | DC: ≥10% tegangan nominal; AC: ≥20% tegangan nominal |
| Tegangan Maksimum | 110% tegangan nominal |
| 3.4 Parameter Spesifikasi | Tegangan Nominal VDC | Tegangan Penarik VDC (±) Tegangan Pelepas VDC (±) Hambatan Kumparan Ω |
| 5 | 4,0 0,5 28(±10%) |
| 6 | 4,8 0,6 40(±10%) |
| 12 | 9,6 1,2 160(±10%) |
| 24 | 19,2 2,4 640(±10%) |
| 36 | 28,8 3,6 1440(±10%) |
| 48 | 38,4 4,8 2300(±10%) |
| 100/110 | 88,0 10,0 11440(±10%) |
| 220 | 176,0 22,0 44000(±10%) |
| Alat Kendali | Tegangan Nominal VAC | Tegangan Penarik VAC (≤) Tegangan Pelepas VAC (≥) Hambatan Kumparan Ω |
| 6 | 4,8 1,2 10,5(±10%) |
| 12 | 9,6 2,4 44(±10%) |
| 24 | 19,2 4,8 180(±10%) |
| 36 | 28,8 7,2 380(±10%) |
| 48 | 38,4 9,6 650(±10%) |
| 100/110 | 88,0 20,0 3600(±10%) |
| 110/120 | 96,0 22,0 3900(±10%) |
| 200/220 | 176,0 40,0 13500(±10%) |
| 220 | 176,0 44,0 14500(±10%) |
| 220/240 | 192,0 44,0 15300(±10%) |
| 380 | 304,0 76,0 42000(±10%) |
