Fungsi dan Penggunaan
Dua bentuk kontak 2Z dan 3Z; kapasitas arus pemutusan kontak mencapai 10A; spesifikasi AC dan DC lengkap; tersedia berbagai jenis soket pemasangan.
Parameter Detail
| Kategori Parameter | Nama Parameter | Nilai Parameter |
|---|
| 3.1 Parameter Kontak | Bentuk Kontak | 2Z(C) dan 3Z(C) |
| Hambatan Kontak Awal | 100mΩ |

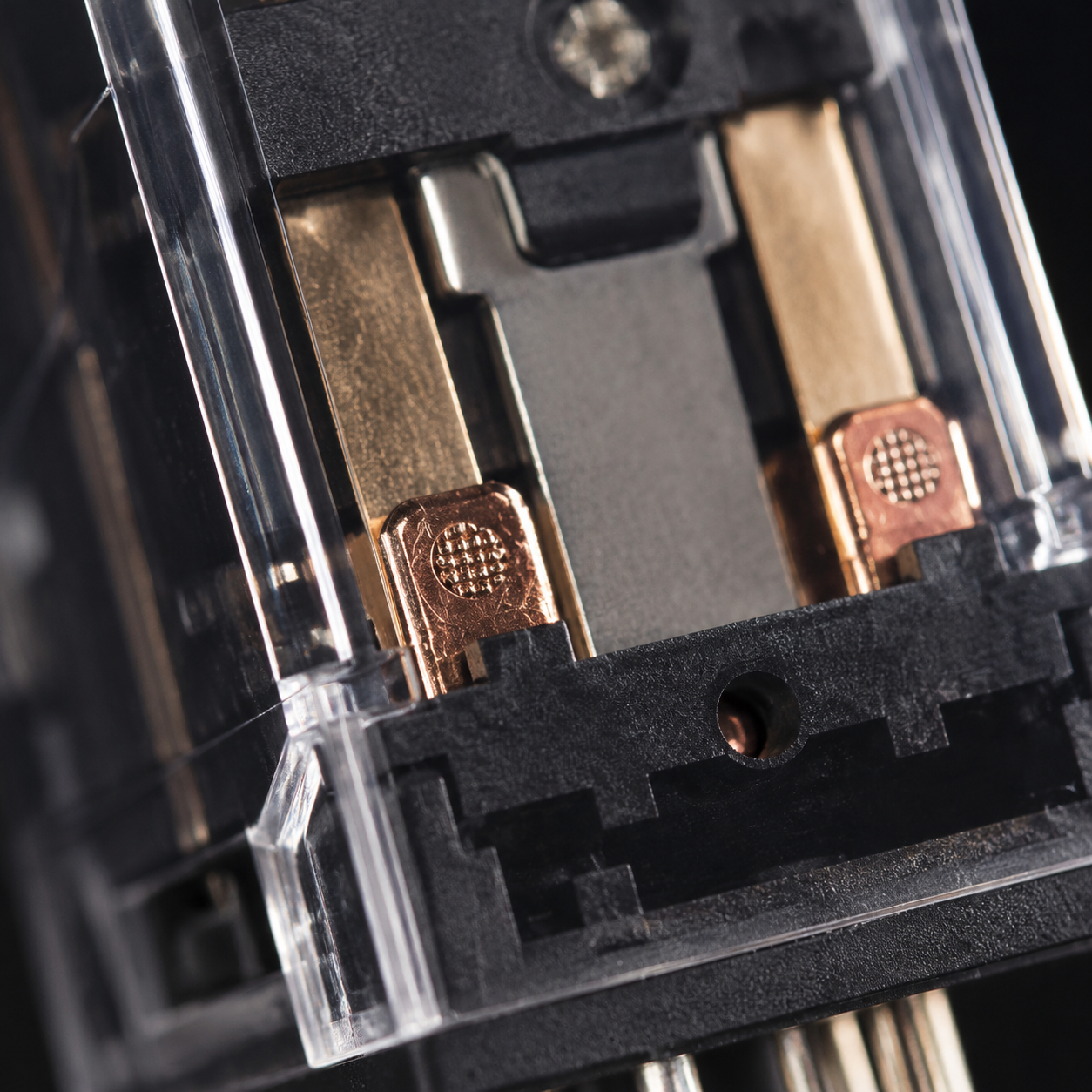

| Bahan Kontak | Akibat Perak |
| Beban Kontak (resistif) | 10A/250VAC, 10A/30VDC |
| Tegangan Pemutusan Maksimum | 250VAC/30VDC |
| Kapasitas Arus Pemutusan Maksimum | 10A |
| Kapasitas Daya Pemutusan Maksimum | 2500VA/300W |
| Umur Listrik (kali) | 1×10⁴ |
| Umur Mekanik (kali) | 1×10⁷ |
| 3.2 Parameter Kinerja dan Fitur | Hambatan Isolasi | 100MΩ (500VDC) |
| Kuat Tegangan Isolasi | Kumparan kawat lilitan: 1500VAC
Kontak terbuka: 500VAC |
| Waktu Aktivasi (pada suhu 25°C, tegangan nominal) | ≤ 20ms |
| Waktu Pelepasan (pada suhu 25°C, tegangan nominal) | ≤ 20ms |
| Getaran (stabilitas) | Percepatan 100m/s², durasi pulsa 11ms |
| Vibrasi | Amplop ganda 1mm, (10-55)Hz |

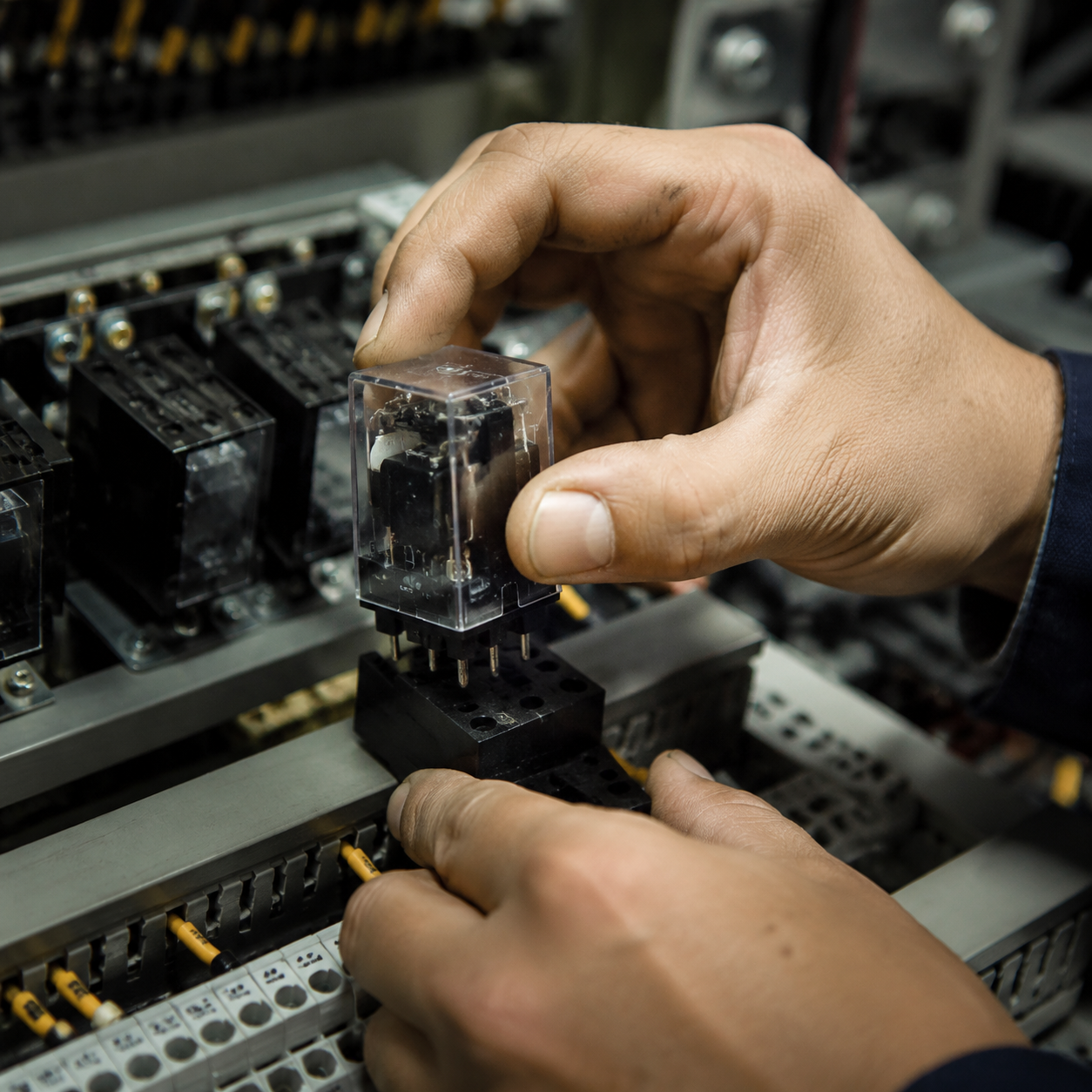

| Jenis Terminal Keluaran | Plug-in |
| Ukuran Maksimum Eksternal (mm) | 35×35×67 |
| 3.3 Parameter Kumparan | Daya Nominal | DC: sekitar 2W, AC: sekitar 3VA |
| Tegangan Penyedot | DC: ≤ 80% tegangan nominal; AC: ≤ 80% tegangan nominal |
| Tegangan Pelepasan | DC: ≥ 10% tegangan nominal; AC: ≥ 20% tegangan nominal |
| Tegangan Maksimum | 110% tegangan nominal |
| 3.4 Parameter Spesifikasi | Tegangan Nominal VDC | Tegangan Aktivasi VDC (s) Tegangan Pelepasan VDC (≥) Hambatan Kumparan Ω |
| 5 | 4 0,5 18×(1±10%) |
| 6 | 4,8 0,6 22×(1±10%) |
| 9 | 7,2 0,9 51×(1±10%) |
| 12 | 9,6 1,2 80×(1±10%) |
| 18 | 14,4 1,8 210×(1±10%) |
| 24 | 19,2 2,4 360×(1±10%) |
| 36 | 28,8 3,6 840×(1±10%) |
| 48 | 38,4 4,8 1440×(1±15%) |
| 88 | 88,0 11,0 7560×(1±15%) |
| 100 | 101,6 12,7 10100×(1±15%) |
| 220 | 176,0 22,0 29000×(1±15%) |
