Fungsi dan Penggunaan

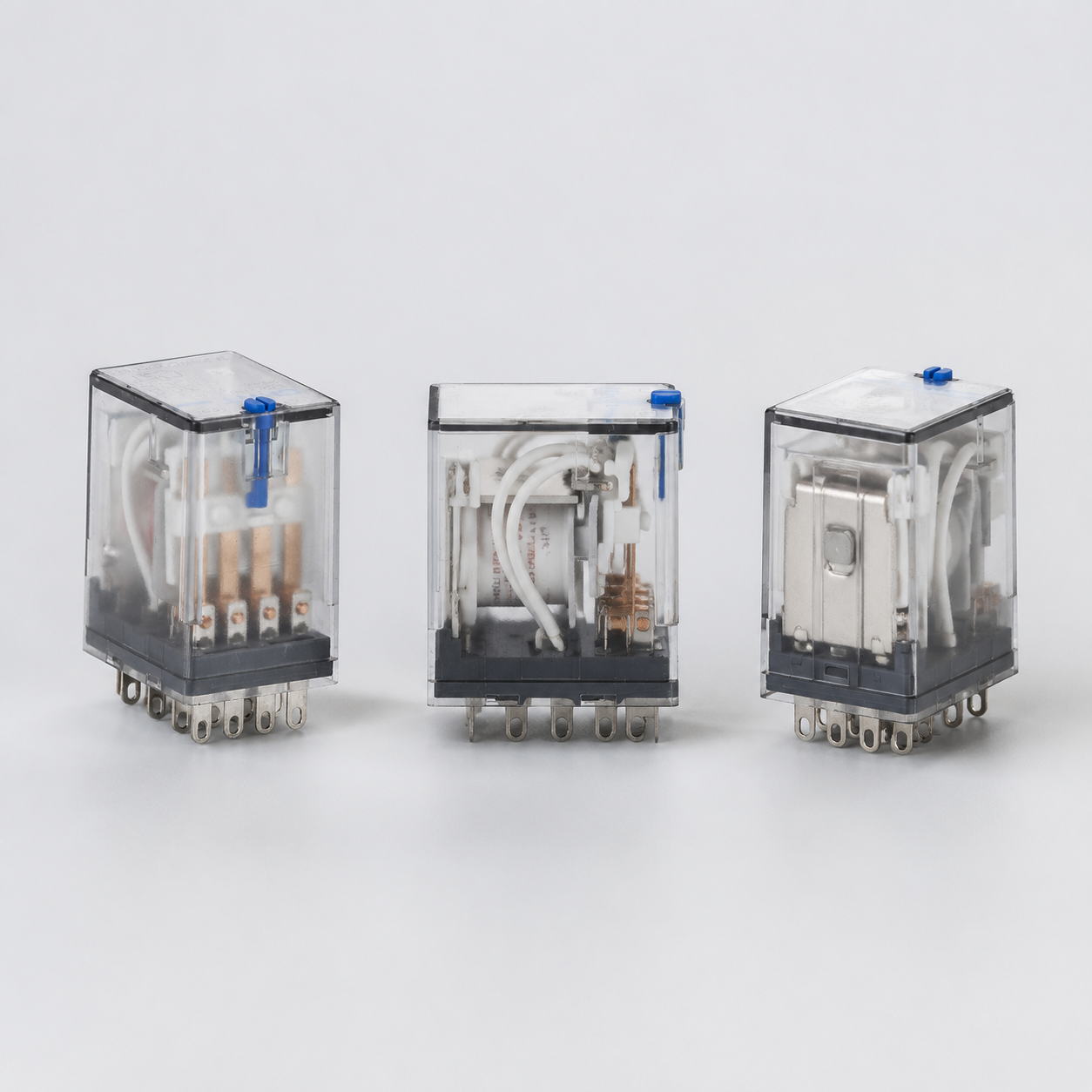

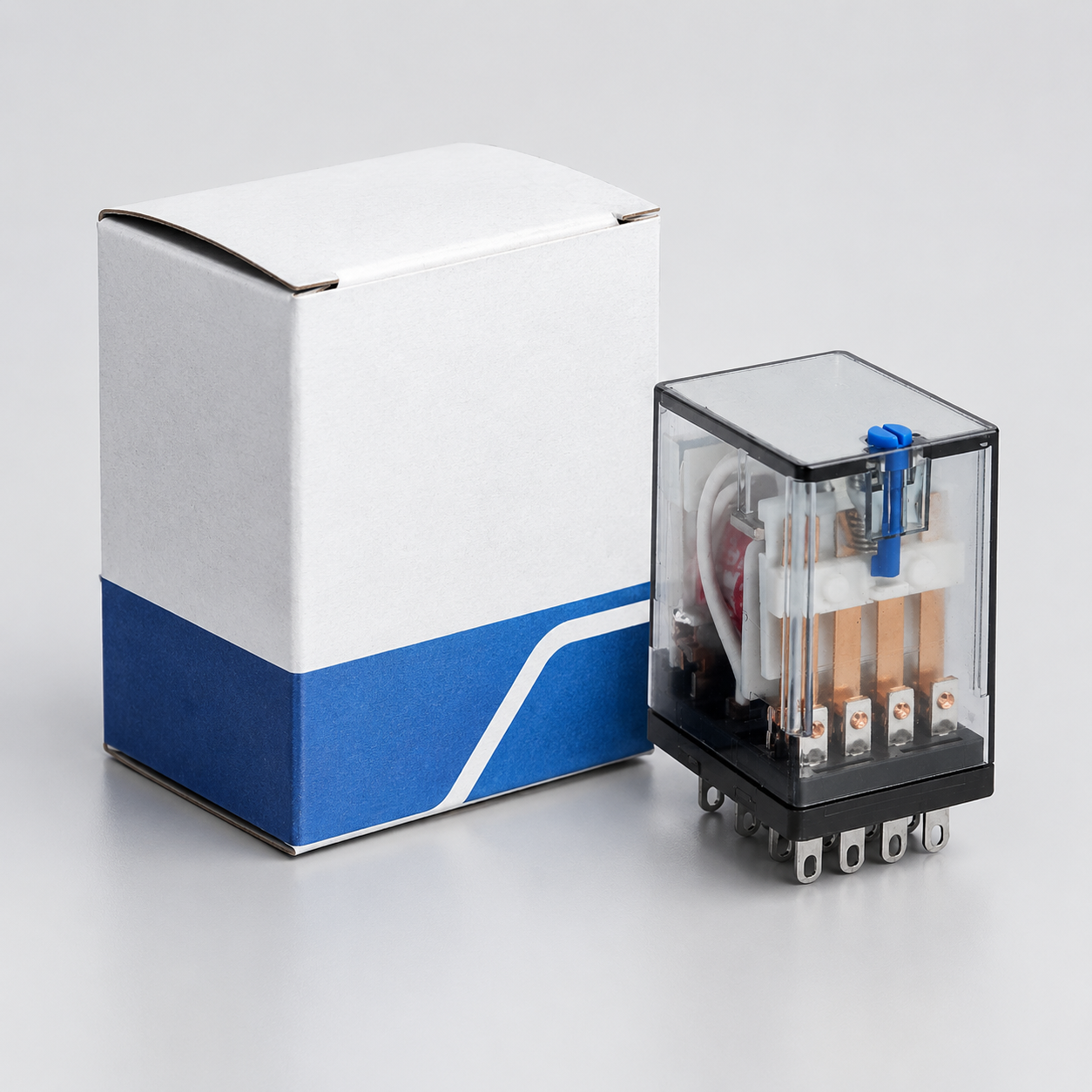

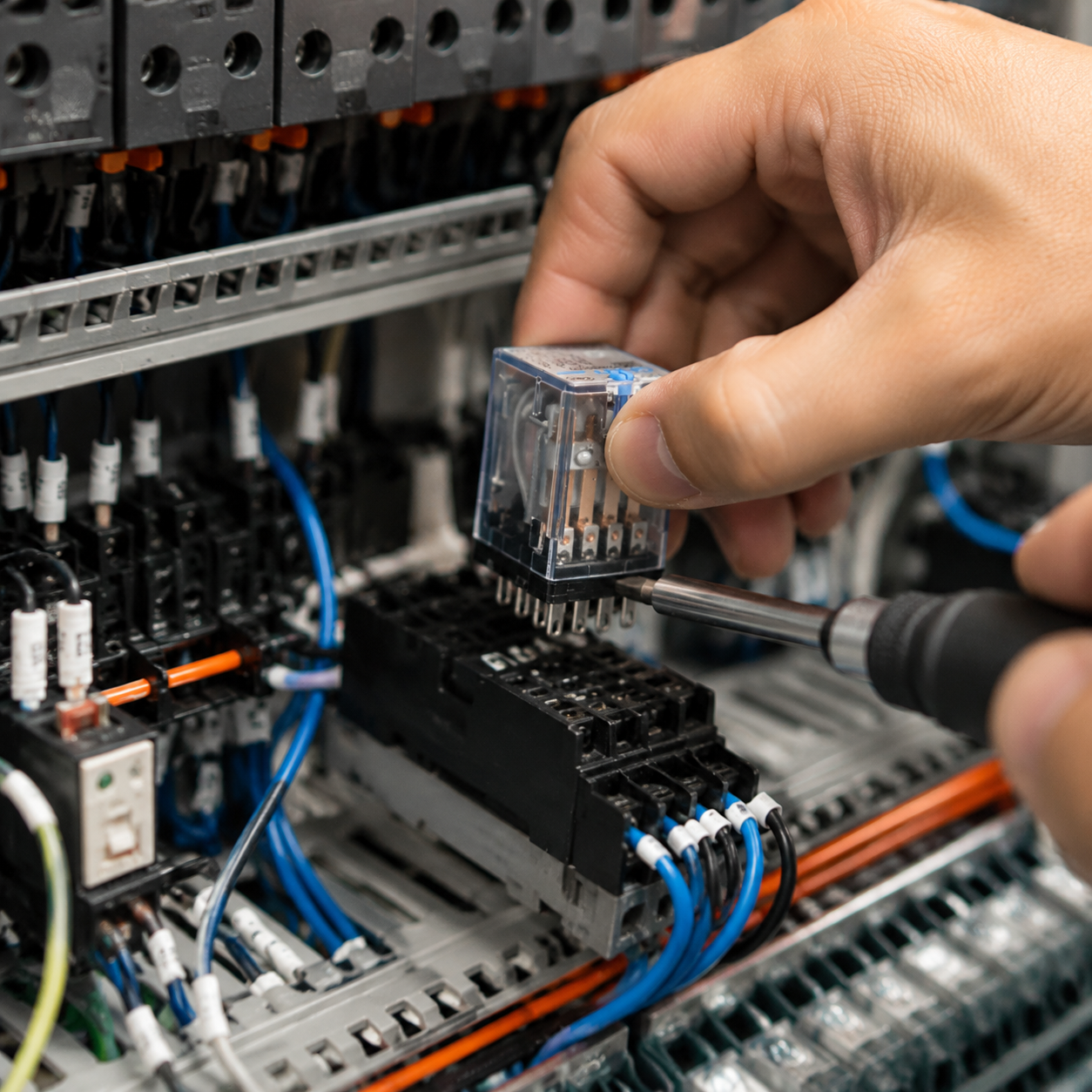

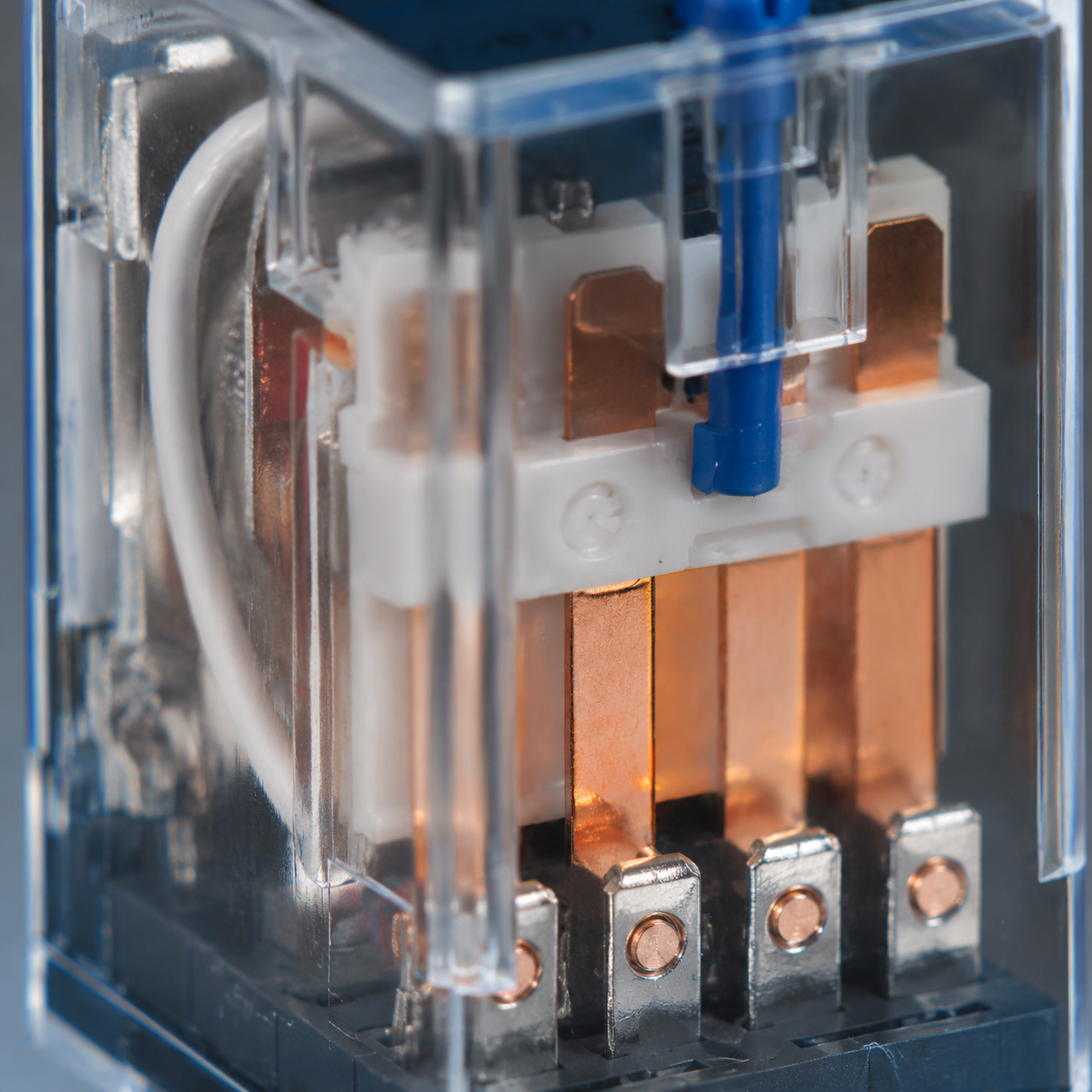

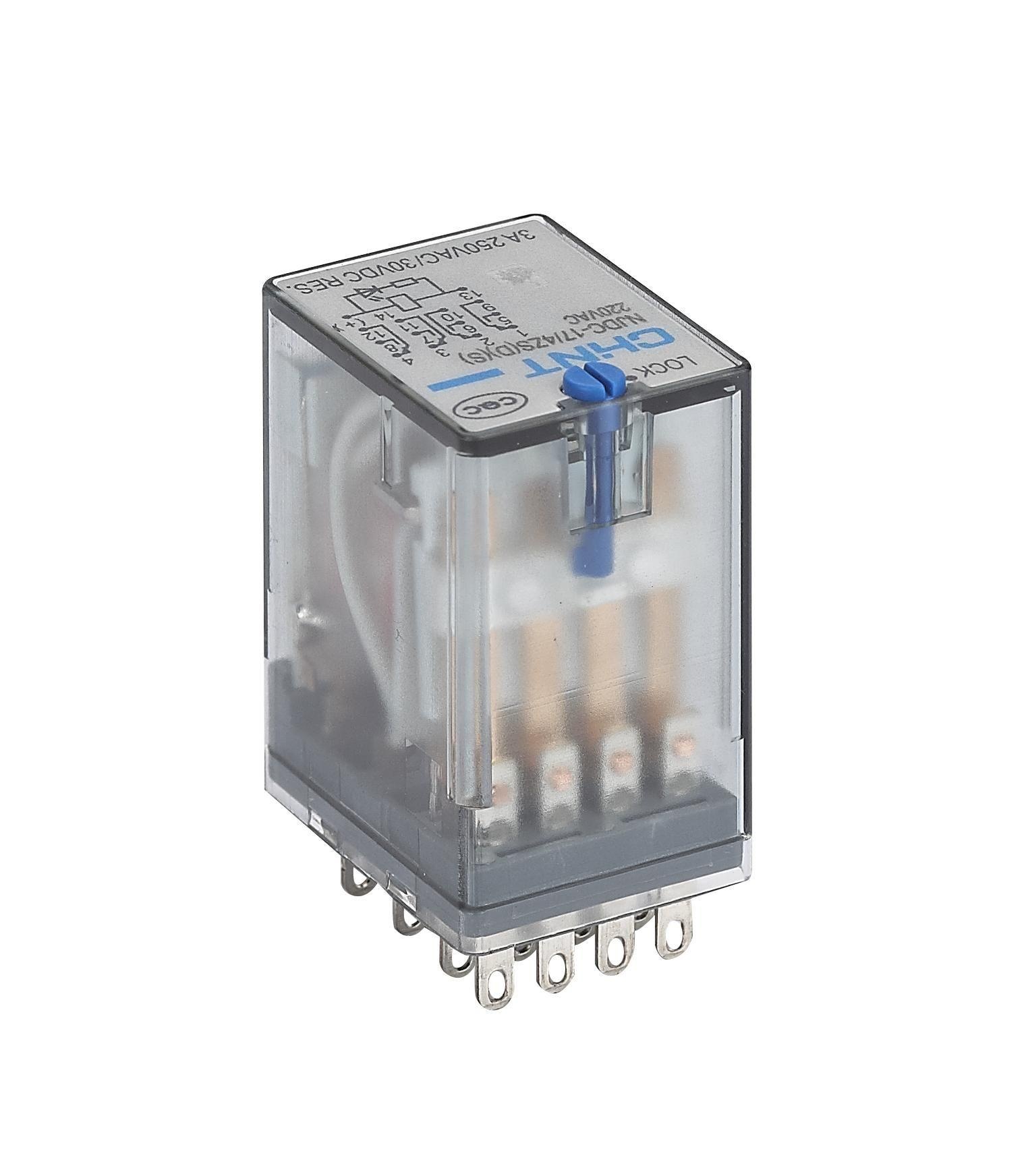

Empat bentuk kontak: 2Z, 2ZS, 3ZS, 4ZS; dengan tombol uji yang dapat dikunci; kemasan pelindung debu transparan, instalasi yang beragam; tersedia berbagai jenis soket; tersedia pilihan dengan indikator status lampu.
Parameter Rinci
| Kategori Parameter | Parameter | Nilai Parameter |
|---|
| 3.1 Parameter Kontak | Bentuk Kontak | 2Z, 2ZS, 3ZS, 4AS |
| Resistansi Kontak Awal | 100mΩ (6VDC 100mA) |
| Bahan Kontak (COSΦ=1.0) | Akumulator perak (6VDC 100mA) |
| Beban Kontak (2Z: 10A; 2ZS, 3ZS: 5A; 4ZS: 3A (250VAC/30VDC)) | 2Z: 10A; 2ZS, 3ZS: 5A; 4ZS: 3A (250VAC/30VDC) |
| Tegangan Maksimum Pemutus | 250VAC/30VDC |
| Arus Maksimum Pemutus | 2Z: 10A; 2ZS, 3ZS: 5A; 4ZS: 3A |
| Daya Maksimum Pemutus | 2Z: 250VA/300W; 2ZS, 3ZS: 1250VA/150W; 4ZS: 750VA/90W |
| Umur Listrik (kali) | 1×10⁷ |
| Umur Mekanis (kali) | 1×10⁷ |
| 3.2 Parameter Kinerja dan Fitur | Hambatan Isolasi | 100MΩ (500VDC) |
| Antara lilitan dan kontak | 2000VAC, 1 menit |
| Antara kontak berbeda | 2000VAC, 1 menit (2Z, 2ZS); 1500VAC, 1 menit (4ZS) |
| Antara kontak terbuka | 1000VAC, 1 menit |
| Waktu Operasi (25℃, tegangan nominal) | ≤ 25ms |
| Waktu Pelepasan (25℃, tegangan nominal) | ≤ 25ms |
| Stabilitas Impuls | Percepatan 200m/s², durasi pulsa 11ms |
| Vibrasi | Amplitudo ganda 1mm, (10-55Hz) |
| Jenis Kaki Keluar | Plug-in, PCB (Plug-in) |
| Ukuran Maksimum (mm) | 27,8 × 21,8 × 44 |
| 3.3 Parameter Lilitan | Konsumsi Daya Nominal | DC: (0,9-1,2) W; AC: (0,1-2,0) VA |
| Tegangan Penarik | DC ≤ 80% tegangan nominal; AC ≤ 80% tegangan nominal |
| Tegangan Pelepas | DC ≥ 10% tegangan nominal; AC ≥ 20% tegangan nominal |
| Tegangan Maksimum | 110% tegangan nominal |
| 3.4 Parameter Spesifikasi | Tegangan Nominal VDC | Tegangan Operasi VDC (±) Tegangan Pelepas VDC (±) Hambatan Lilitan Ω |
| 5 | 4,0 0,5 10,5 (±10%) |
| 6 | 4,8 0,6 44 (±10%) |
| 12 | 9,6 1,2 160 (±10%) |
| 24 | 19,2 2,4 640 (±10%) |
| 36 | 28,8 3,6 1440 (±10%) |
| 48 | 38,4 4,8 2300 (±10%) |
| 100/110 | 88,0 10,0 11440 (±10%) |
| 200/220 | 176,0 40,0 13500 (±10%) |
| 220 | 176,0 44,0 14500 (±10%) |
| 220/240 | 192,0 44,0 16300 (±10%) |
| 380 | 304,0 76,0 42000 (±10%) |
