Fungsi dan Penggunaan

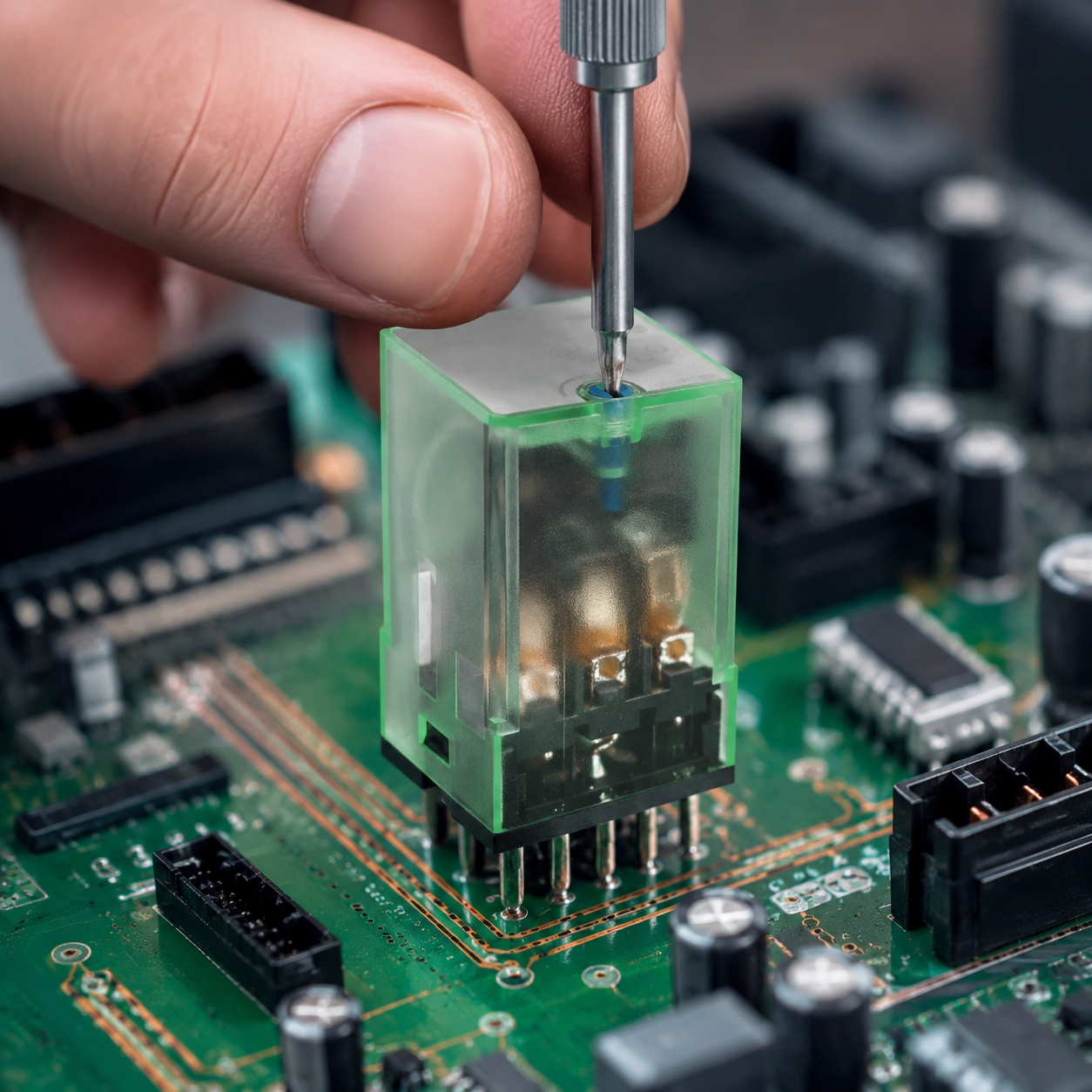

Dua bentuk kontak 2Z dan 3Z; kemampuan arus pemutusan kontak mencapai 10A; spesifikasi AC dan DC lengkap; memiliki fungsi tombol uji, dapat dioperasikan secara manual atau dikunci tertutup. Tersedia berbagai pilihan soket pasang.
Parameter Detail
| Kategori Parameter | Nama Parameter | Nilai Parameter |
|---|
| 3.1 Parameter Kontak | Jenis Kontak | ZZ(C) dan 3Z(C) |
| Hambatan Kontak Awal | 100mΩ |
| Bahan Kontak | Paduan perak |
| Beban Kontak (resistif) | 10A/250VAC, 10A/30VDC |
| Tegangan Pemutusan Maksimum | 250VAC/30VDC |
| Arus Pemutusan Maksimum | 10A |
| Daya Pemutusan Maksimum | 2500VA/300W |
| Umur Listrik (kali) | 1×10^5 |
| Umur Mekanik (kali) | 1×10^7 |
| 3.2 Parameter Kinerja dan Fitur | Hambatan Isolasi | 100MΩ (500VDC) |
| Kuat Tekan Isolasi | Windings kumparan kawat tembaga, antar kontak lainnya 1500VAC |
| Antara kontak terbuka | 500VAC |
| Waktu Operasi (pada suhu 25℃, tegangan nominal) | ≤20ms |
| Waktu Pelepasan (pada suhu 25℃, tegangan nominal) | ≤20ms |
| Getaran (stabilitas) | Percepatan 100m/s², durasi pulsa 11ms |
| Vibrasi | Amplitudo ganda 1mm, (10-55)Hz |

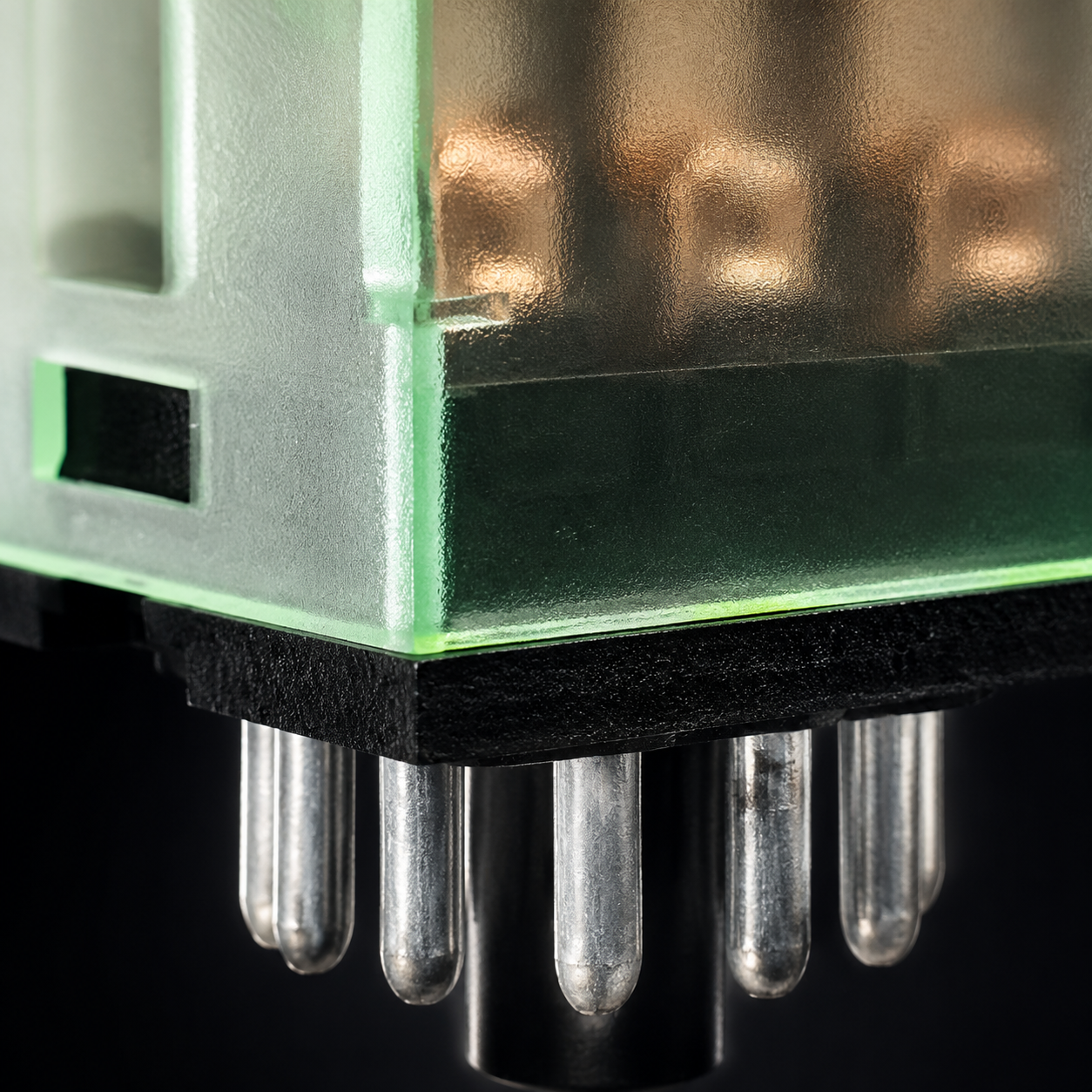

| Jenis Pin Keluaran | Plug-in |
| Ukuran Maksimum (mm) | 35×35×67.4 |
| 3.3 Parameter Kumparan | Kuasa Nominal | DC: sekitar 1,6W, AC: sekitar 3VA |
| Tegangan Menyala | DC: ≤80% tegangan nominal; AC: ≤80% tegangan nominal |
| Tegangan Pelepasan | DC: ≥10% tegangan nominal; AC: ≥20% tegangan nominal |
| Tegangan Maksimum | 110% tegangan nominal |
| 3.4 Parameter Spesifikasi | Tegangan Nominal VDC | Tegangan Operasi VDC (≤) Tegangan Pelepasan VDC (≥) Hambatan Kumparan Ω |
| 6 | 4,8 0,6 22Ω(±10%) |
| 12 | 9,6 1,2 80Ω(±10%) |
| 24 | 19,2 2,4 360Ω(±10%) |
| 36 | 28,8 3,6 840Ω(±10%) |
| 48 | 38,4 4,8 1440Ω(±15%) |
| 110 | 88,0 11,0 7560Ω(±15%) |
| 220 | 176,0 22,0 29000Ω(±15%) |
| 230 | 184 46 7950Ω(±15%) |
| 240 | 192 48 8600Ω(±15%) |
| 380 | 304,0 76 21000Ω(±15%) |
