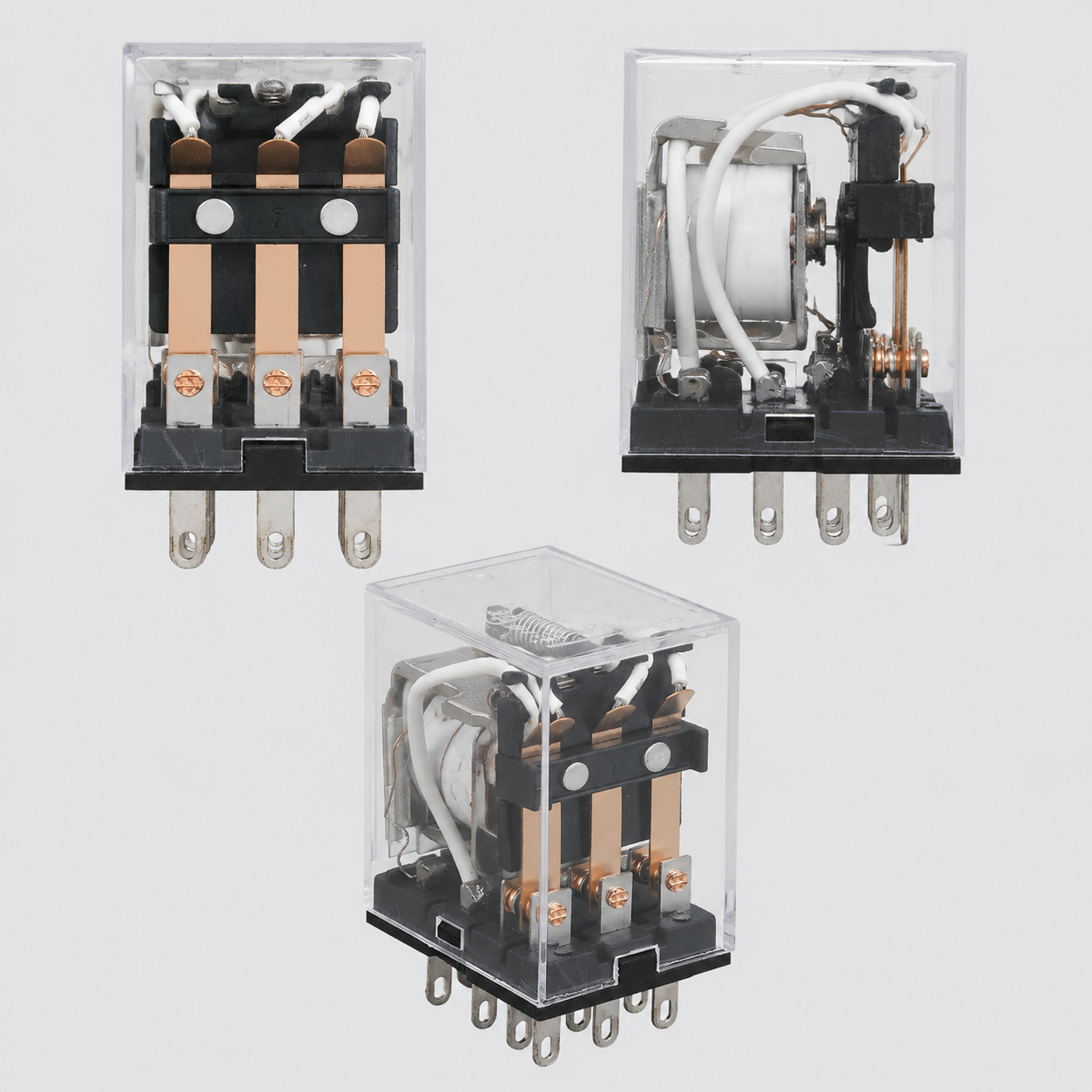

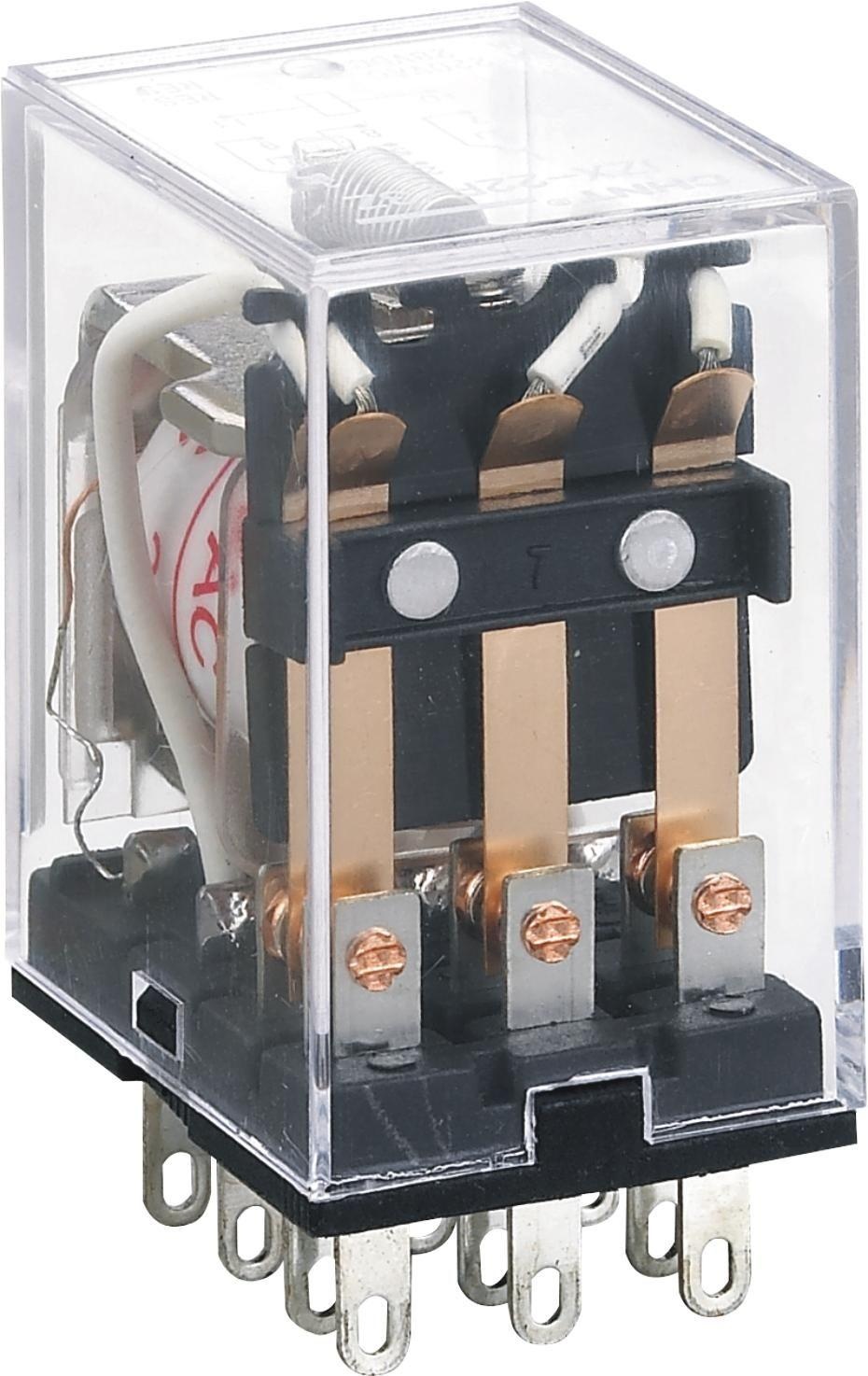

Fungsi dan Penggunaan
Tiga bentuk kontak: 2Z, 3Z, 4Z; spesifikasi AC/DC lengkap, cara pemasangan beragam; tersedia berbagai jenis soket pilihan, serta tersedia versi dengan indikator lampu; nomor model yang sama: HH52P(-L), MY2(N), JZX-18F(L), HH53P(-L), MY3(N), HH54P(-L), MY4(N).
Parameter Detail

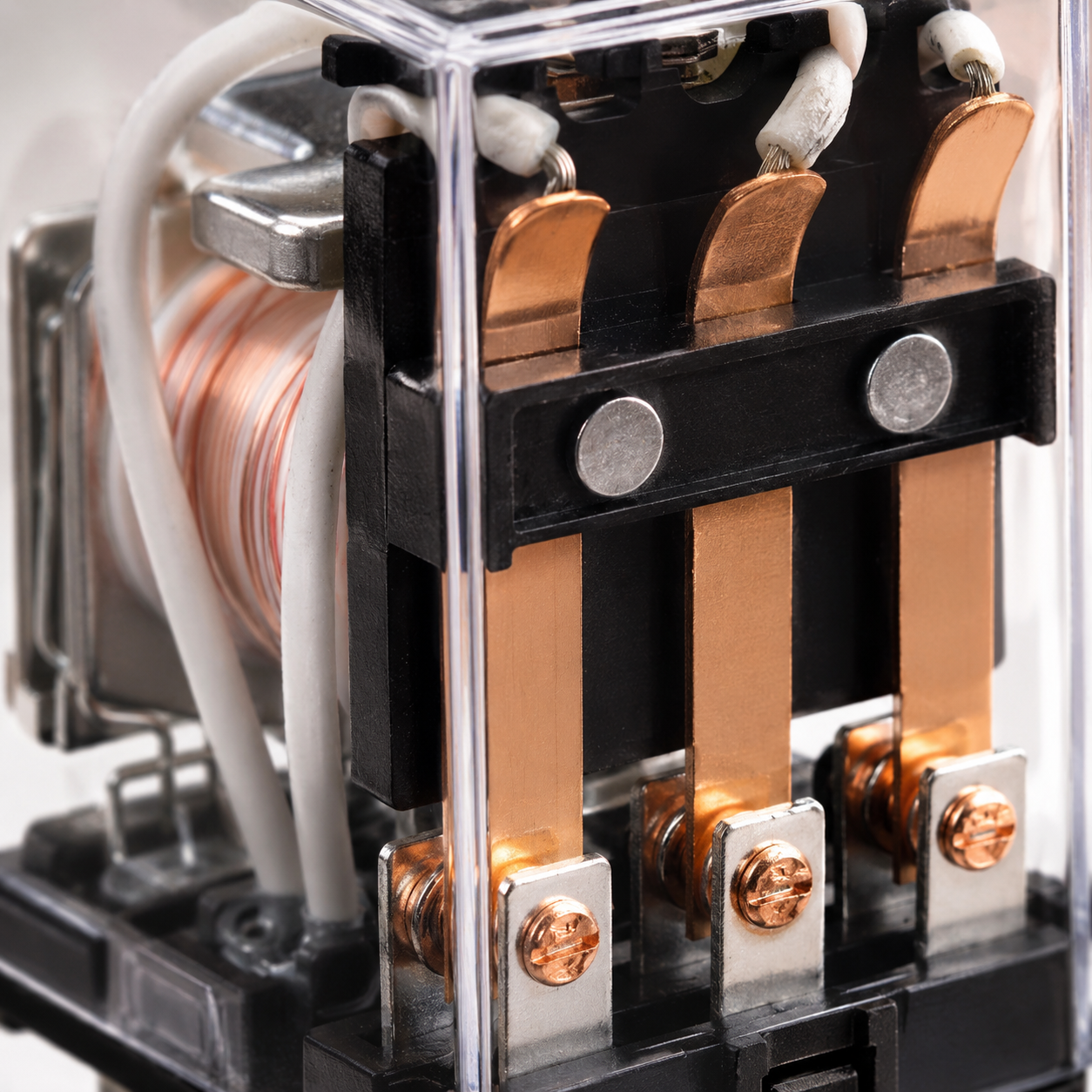

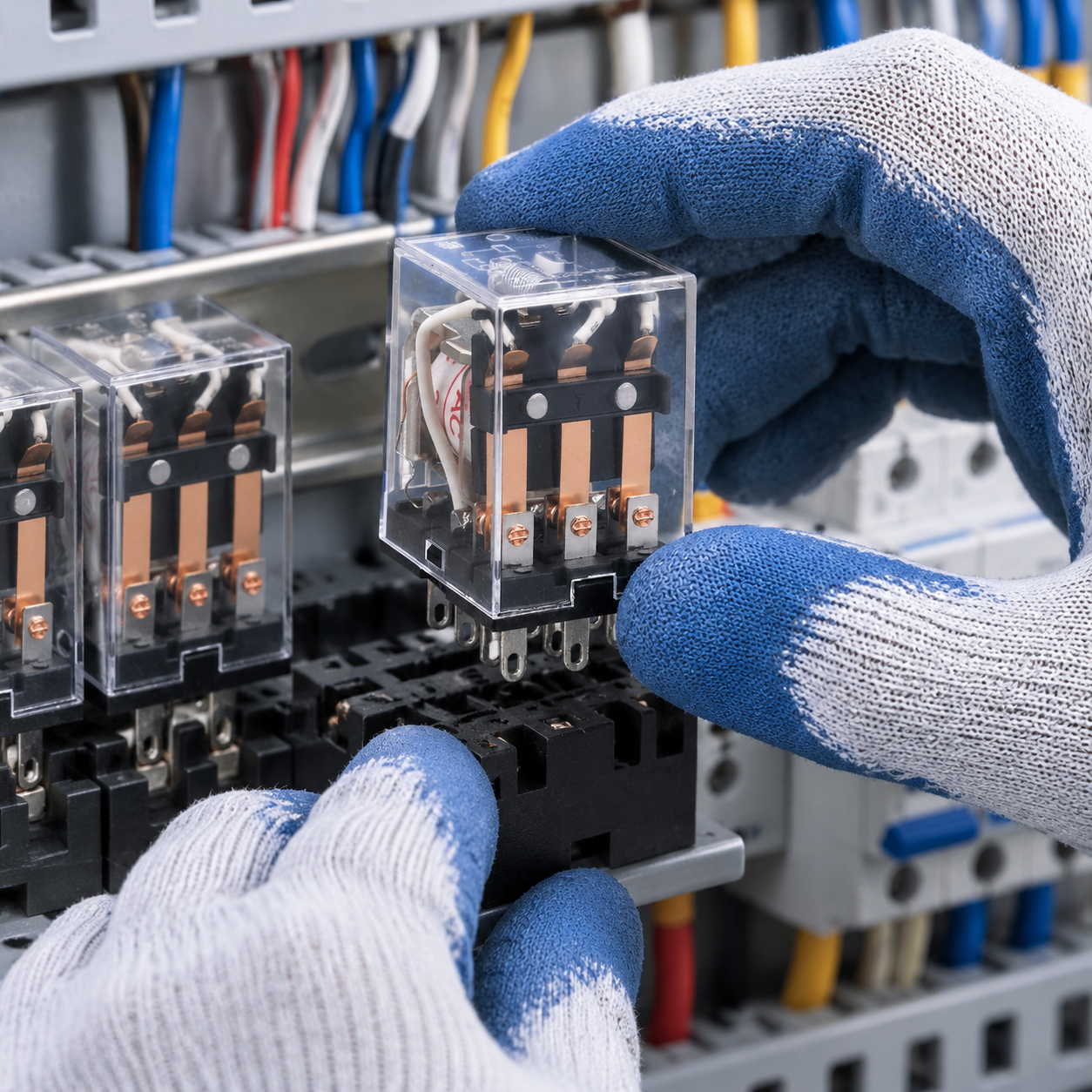

| Kategori Parameter | Item Parameter | Nilai Parameter |
|---|
| 3.1 Parameter Kontak | Bentuk Kontak | 2Z(C), 3Z(C), 4Z(C) |
| Hambatan Kontak Awal | 100mΩ (6VDC 100mA) |
| Bahan Kontak | Akromat Perak (6VDC 100mA) |
| Beban Kontak (COSΦ=1.0) | 2Z, 3Z: 5A; 4Z: 3A (250VAC/30VDC) |
| Tegangan Maksimum Pemutusan | 250VAC/30VDC |
| Arus Maksimum Pemutusan | 2Z, 3Z: 5A; 4Z: 3A |
| Daya Maksimum Pemutusan | 4Z: 750VA/90W |
| Umur Listrik (kali) | 1×10⁵ |
| Umur Mekanis (kali) | 2Z, 4Z: 2×10⁷; 3Z: 1×10⁷ |
| 3.2 Parameter Kinerja dan Fitur | Hambatan Isolasi | 100MΩ (500VDC) |
| Ketahanan Dielektrik | Antara terminal kumparan, antara kontak berbeda fase 2000VAC, 1 menit |
| Antara kontak terbuka | 1000VAC, 1 menit |
| Waktu Operasi (25℃, pada tegangan nominal) | ≤25ms |
| Waktu Pemutusan (25℃, pada tegangan nominal) | ≤25ms |
| Getaran (Stabilitas) | Percepatan 200m/s², durasi pulsa 11ms |
| Vibrasi | Amplitudo ganda 1mm, (10-55)Hz |
| Bentuk Terminal Eksternal | Plug-in; PCB (solder) |
| Ukuran Maksimum (mm) | 27.8×21.8×43 |
| Derajat Perlindungan | IP50 (2Z, 2Z) |
| 3.3 Parameter Kumparan | Daya Nominal | DC: sekitar (0.9-1.2) W; AC: sekitar (1.8-2.0) VA |
| Tegangan Penyedotan | DC: ≤80% tegangan nominal; AC: ≤80% tegangan nominal |
| Tegangan Pemutusan | DC: ≥10% tegangan nominal; AC: ≥20% tegangan nominal |
| Tegangan Maksimum | 110% tegangan nominal |
| 3.4 Parameter Spesifikasi | Tegangan Nominal VDC | Tegangan Operasi VDC (s) Tegangan Pemutusan VDC (s) Hambatan Kumparan Ω |
| 5 | 4.0 0.5 28Ω(±10%) |
| 6 | 4.8 0.6 44Ω(±10%) |
| 12 | 9.6 1.2 160Ω(±10%) |
| 24 | 19.2 2.4 640Ω(±10%) |
| 36 | 28.8 3.6 1440Ω(±10%) |
| 48 | 38.4 4.8 380Ω(±10%) |
| 100/110 | 88.0 10.0 2300Ω(±10%) |
| 220 | 176.0 22.0 11300Ω(±10%) |
| 380 | 304.0 76.0 44000Ω(±10%) |
