Pelindung Motor NJBK8

Kategori produk:: Relai Proteksi
Kode produk:: P-517
Model:: NJBK8

Fungsi dan penggunaan (skenario aplikasi)

Relay, produk relay kelas perlindungan terutama digunakan untuk pengaman motor seri NJBK8 (selanjutnya disebut sebagai pengaman), adalah pengaman motor multifungsi yang komprehensif. Cocok untuk frekuensi arus bolak-balik 50Hz/60Hz, tegangan isolasi nominal hingga AC690V atau di bawahnya, tegangan nominal

Kejutan saat inquiry

Sorotan produk

Dukungan Komunikasi Cerdas
Desain Modular
Pengukuran dan pemantauan yang akurat
Respons kontrol stabil
Kesesuaian Aplikasi Teknik

Model

NJBK8

Minta Penawaran Chat WhatsApp

Parameter Utama Produk

KategoriPerangkat Perlindungan dan Otomasi RelayKategori KeduaPelindung relay

ParameterKapasitas arus nominal (A): 05, 20, 40, 100, 300, 800; Tegangan kerja nominal Ue (V): AC220V～440V atau AC380V～690V (tipe H); Tegangan sumber rangkaian kontrol Us (V), frekuensi (Hz): AC110V～AC240V, 50Hz/60Hz; DC110V～DC350V

Detail produk

Fungsi dan Penggunaan

Penjaga motor NJBK8 seri (selanjutnya disebut penjaga) adalah perangkat perlindungan motor multifungsi. Digunakan untuk motor listrik tegangan rendah yang bekerja secara terus-menerus atau intermiten dengan frekuensi arus bolak-balik 50Hz/60Hz, tegangan isolasi nominal hingga AC690V, dan arus kerja nominal 1A~800A (spesifikasi 5A dapat diperluas hingga 2000A). Mengintegrasikan perlindungan, pengukuran, kontrol, komunikasi, dan operasi pemeliharaan, dapat memenuhi berbagai situasi aplikasi. Fungsi perlindungan yang lengkap memastikan operasi aman dan stabil motor. Produk menggunakan desain konsep modul, pengguna dapat memilih dan menyesuaikan fungsi sesuai kebutuhan untuk menyesuaikan berbagai skenario aplikasi.

Deskripsi Lengkap

Parameter:
Jenis Arus Nominal (A): 05, 20, 40, 100, 300, 800
Tegangan Kerja Nominal Ue (V): AC220V～440V atau AC380V～690V (tipe H)
Tegangan Sumber Sirkuit Kontrol Nominal Us (V), Frekuensi (Hz): AC110V～AC240V, 50Hz/60Hz; DC110V～DC350V

Parameter Lengkap

Kategori Parameter	Item Parameter	Nilai Parameter
4.1 Tegangan Sumber Kontrol Produk	AC110V~AC240V, 50Hz/60Hz; DC110V~DC350V	Sirkuit utama: Tegangan isolasi nominal AC690V, frekuensi nominal 50Hz, tegangan tahan impuls nominal 1.2/50µs, 4kV
	Arus pendek terbatas nominal (KA)	125
	Tegangan isolasi nominal UI V	AC690
4.2 Parameter dasar sirkuit bantuan	Jumlah kontak	3 kontak normal terbuka 1 kontak normal tertutup
	Arus panas yang ditentukan Ith A	AC-15: 1,5, ACa15: 0,47, DC13: 1
	Kelas penggunaan	AC240, AC415, DC30
	Tegangan kerja nominal Ue V	AC240, AC415, DC30
	Arus kerja nominal Ie A	AC240: 1,5, AC415: 0,47, DC30: 1
	Tegangan isolasi nominal UI V	AC415, DC30
	Tegangan tahan impuls nominal Uimp (1.2/50 µs) kV	2,5
4.3 Fungsi produk lihat tabel 3.	Fungsi perlindungan dasar	Perlindungan beban lebih waktu tak tetap, fungsi ingatan panas, perlindungan beban ringan, perlindungan macet, perlindungan blok
	Fungsi perlindungan tambahan	Beban lebih waktu tetap, pendek sirkuit, ketidakseimbangan arus, daya berlebih, daya kurang, arus meluap, urutan fase, tegangan berlebih, tegangan rendah, waktu start berlebih, frekuensi start berlebih, gangguan eksternal, kebocoran, tanah
	Pengukuran parameter	Arus tiga fase, tegangan tiga fase, daya, meteran energi
	Fungsi lainnya	Jam RTC, catatan peristiwa, komunikasi RS485, 6DI, 4DO DO

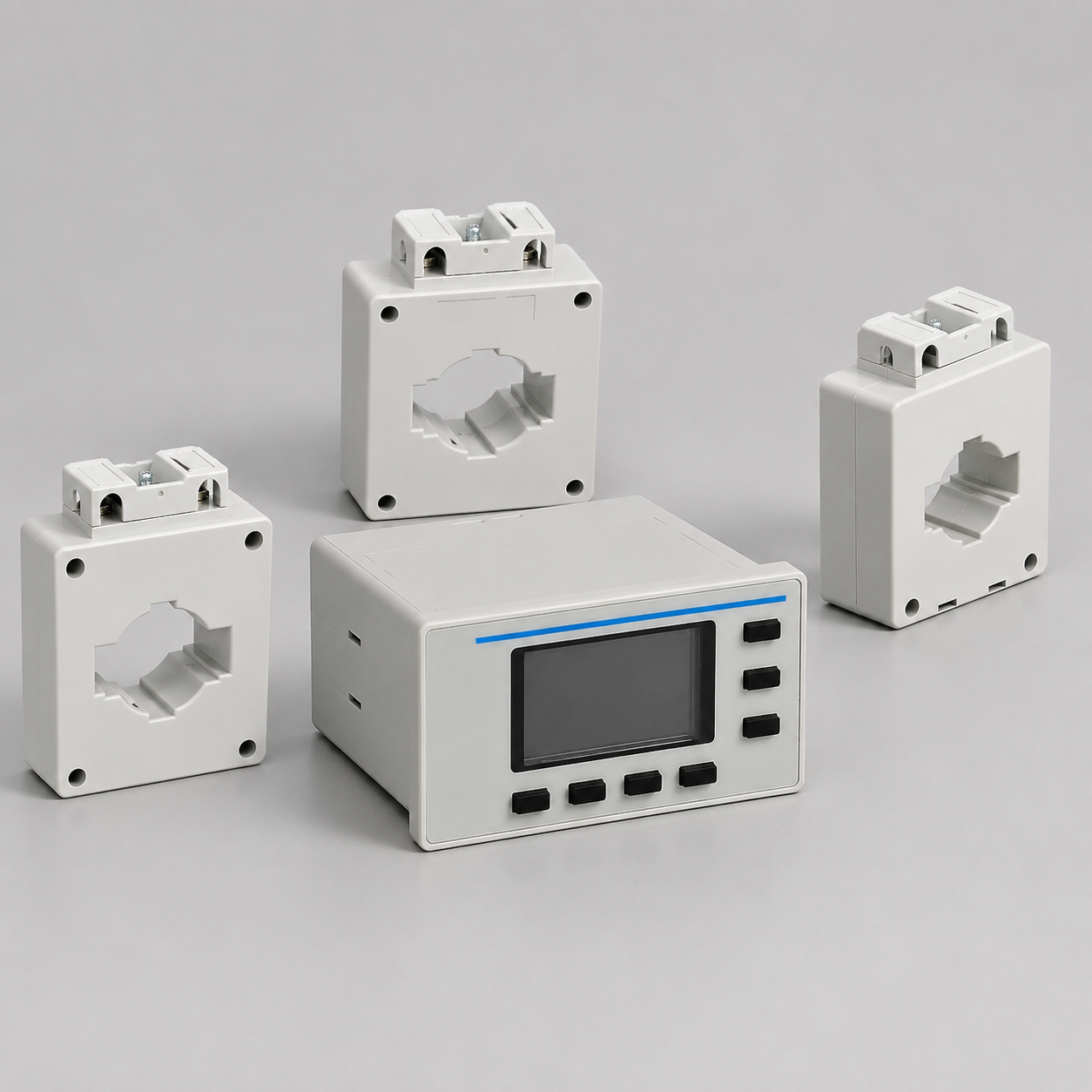

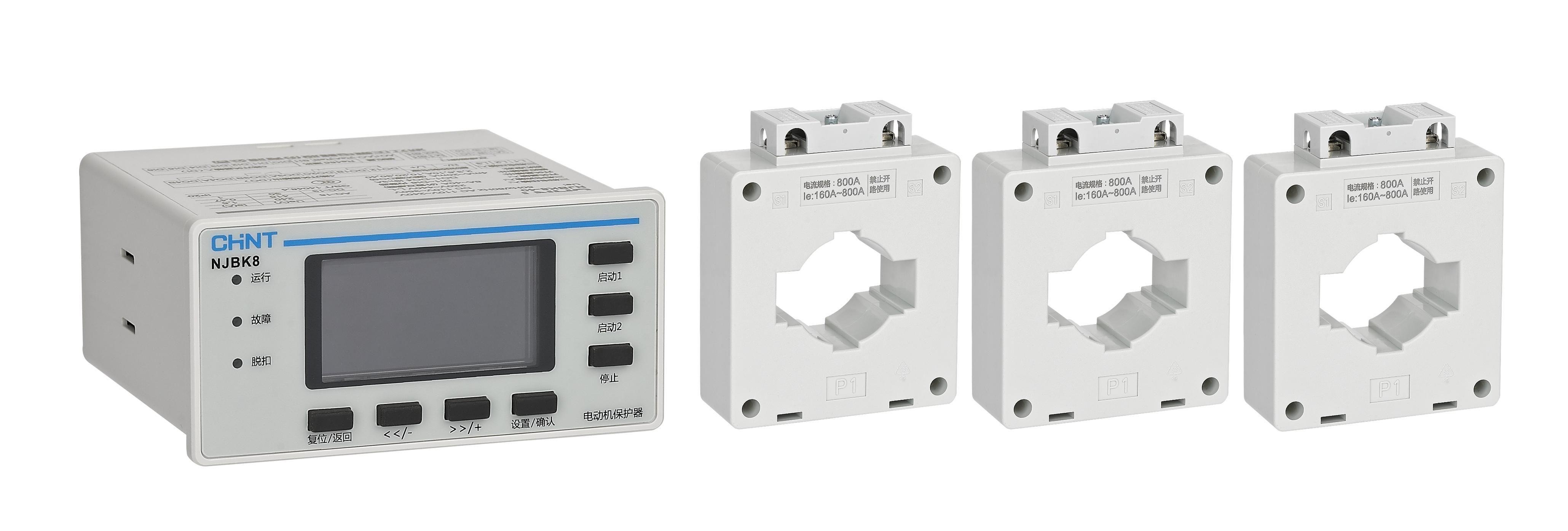

4.4 Ciri struktur		Kontroler utama menggunakan cara pemasangan panel, transformator arus menggunakan cara pemasangan rel atau pemasangan terpasang. Terminal kabel yang dapat dilepas, memudahkan pengguna dalam menghubungkan kabel. Berbagai spesifikasi arus tersedia, memenuhi berbagai motor daya. Memiliki fungsi pengiriman analog 4mA~20mA yang dapat dikonfigurasi. Output DO banyak, memudahkan dalam mengimplementasikan kontrol motor yang kompleks.
4.4.1 Atur parameter perlindungan melalui tombol.

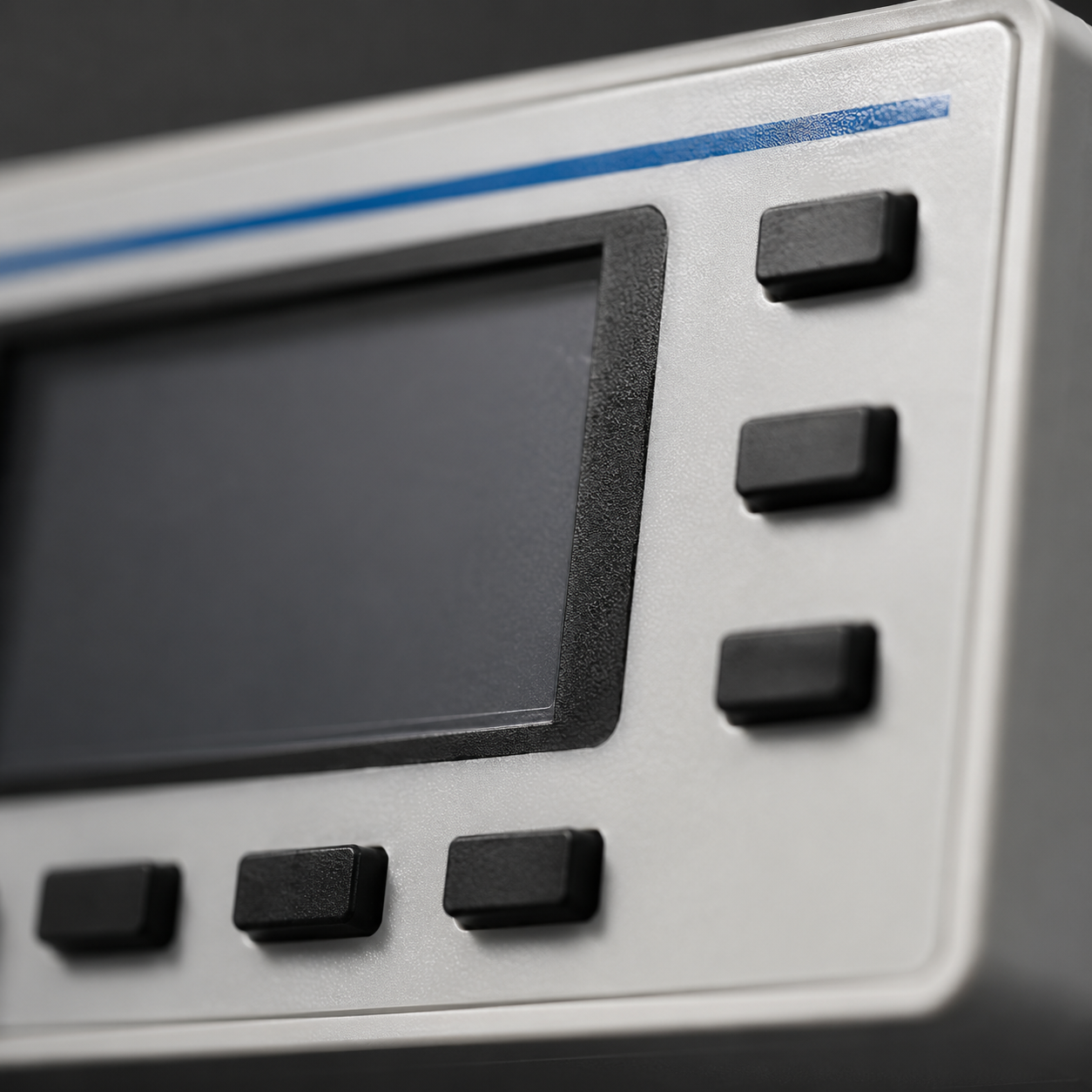

4.4.2 Layar TFT menampilkan arus tiga fase, tegangan, daya sejati dan informasi gangguan lainnya.
4.4.3 Lampu LED menunjukkan status kerja penjaga (start, operasi, berhenti, gangguan).
4.4.4 Mendukung tombol, input DI, kontrol komunikasi untuk menghidupkan dan mematikan motor.
4.4.5 Transformator arus menggunakan cara pemasangan rel atau pemasangan terpasang.
4.4.6 Terminal kabel yang dapat dilepas, memudahkan pengguna dalam menghubungkan kabel.
4.4.7 Berbagai spesifikasi arus tersedia, memenuhi berbagai motor daya.
4.4.8 Memiliki fungsi pengiriman analog 4mA~20mA yang dapat dikonfigurasi.
4.4.9 Output DO banyak, memudahkan dalam mengimplementasikan kontrol motor yang kompleks.
