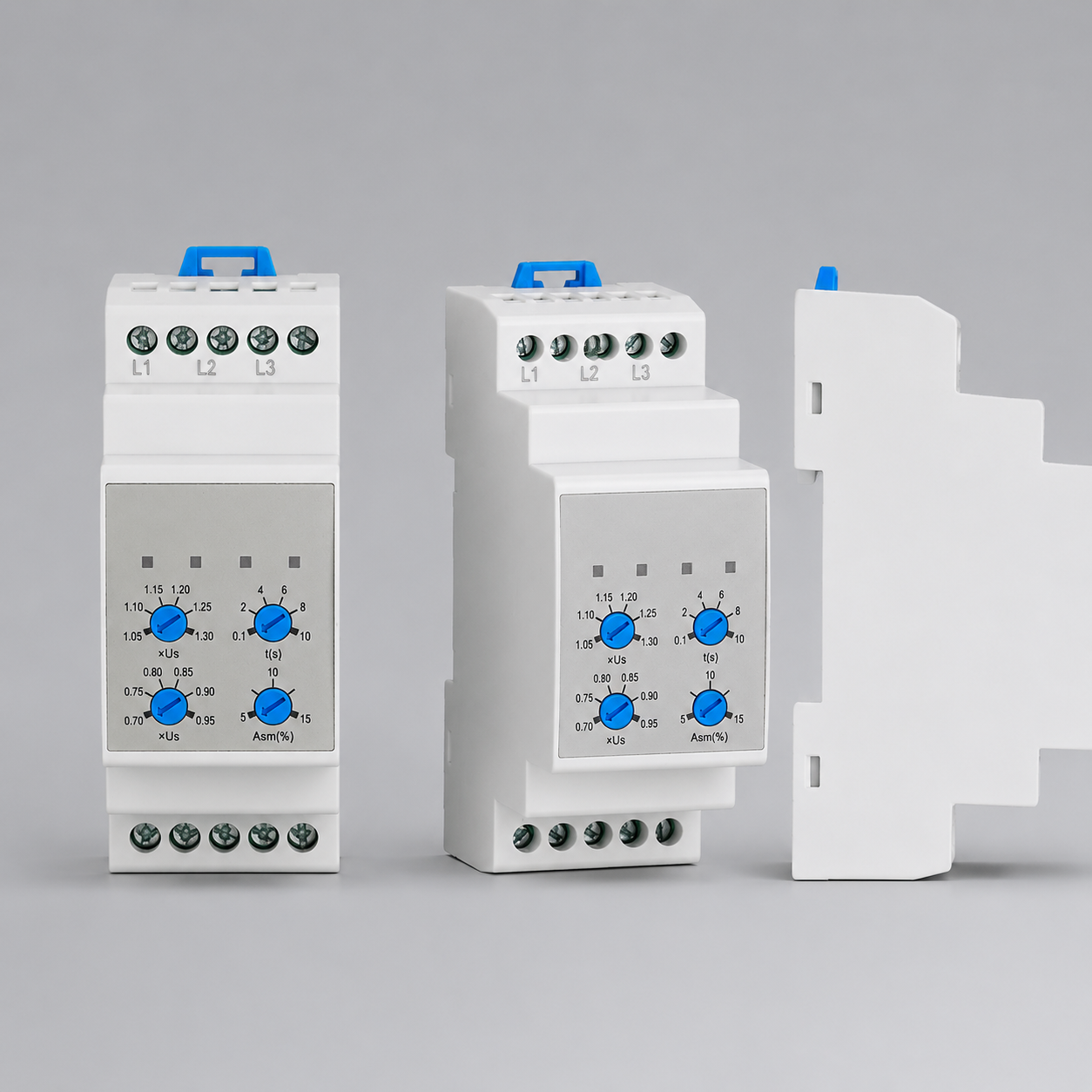

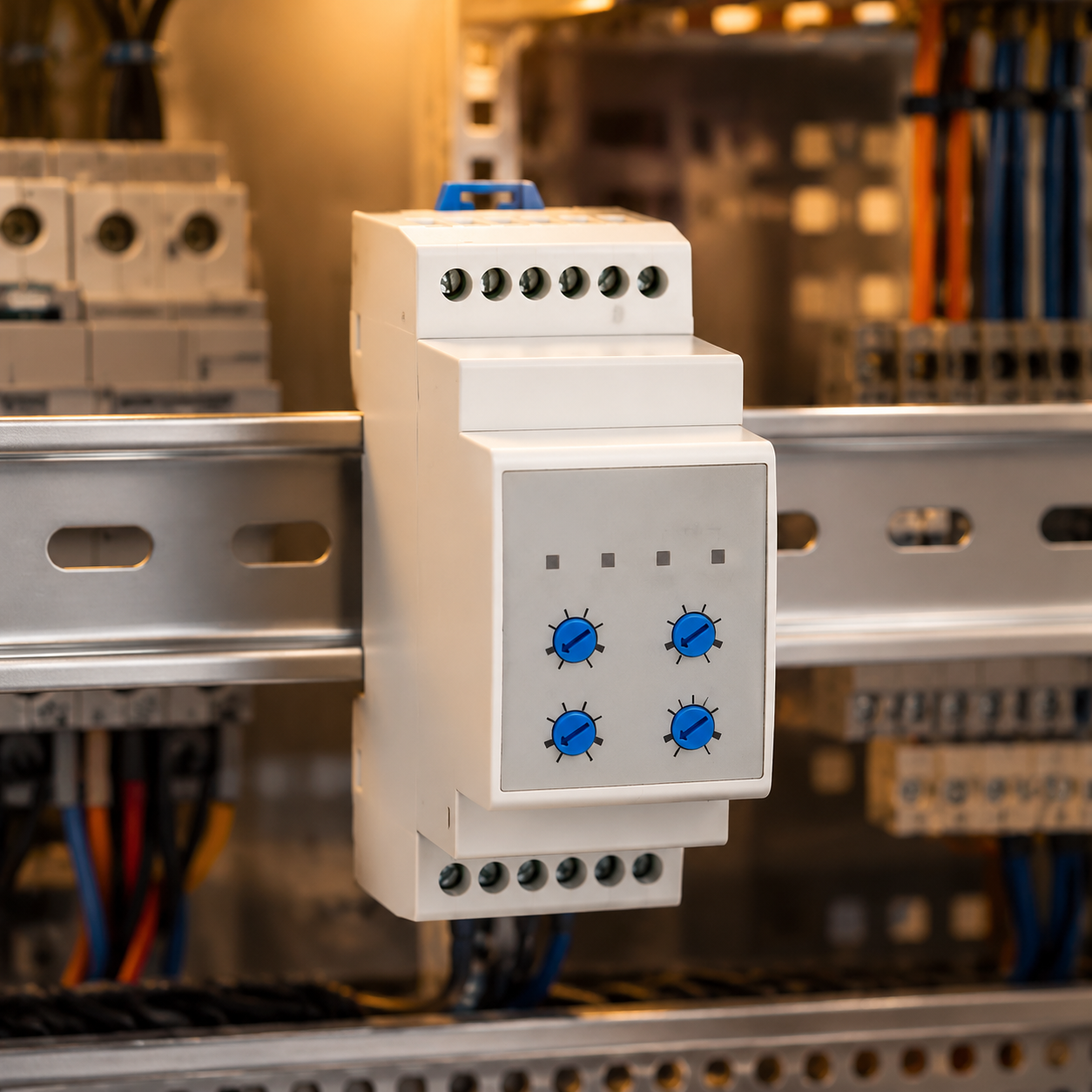

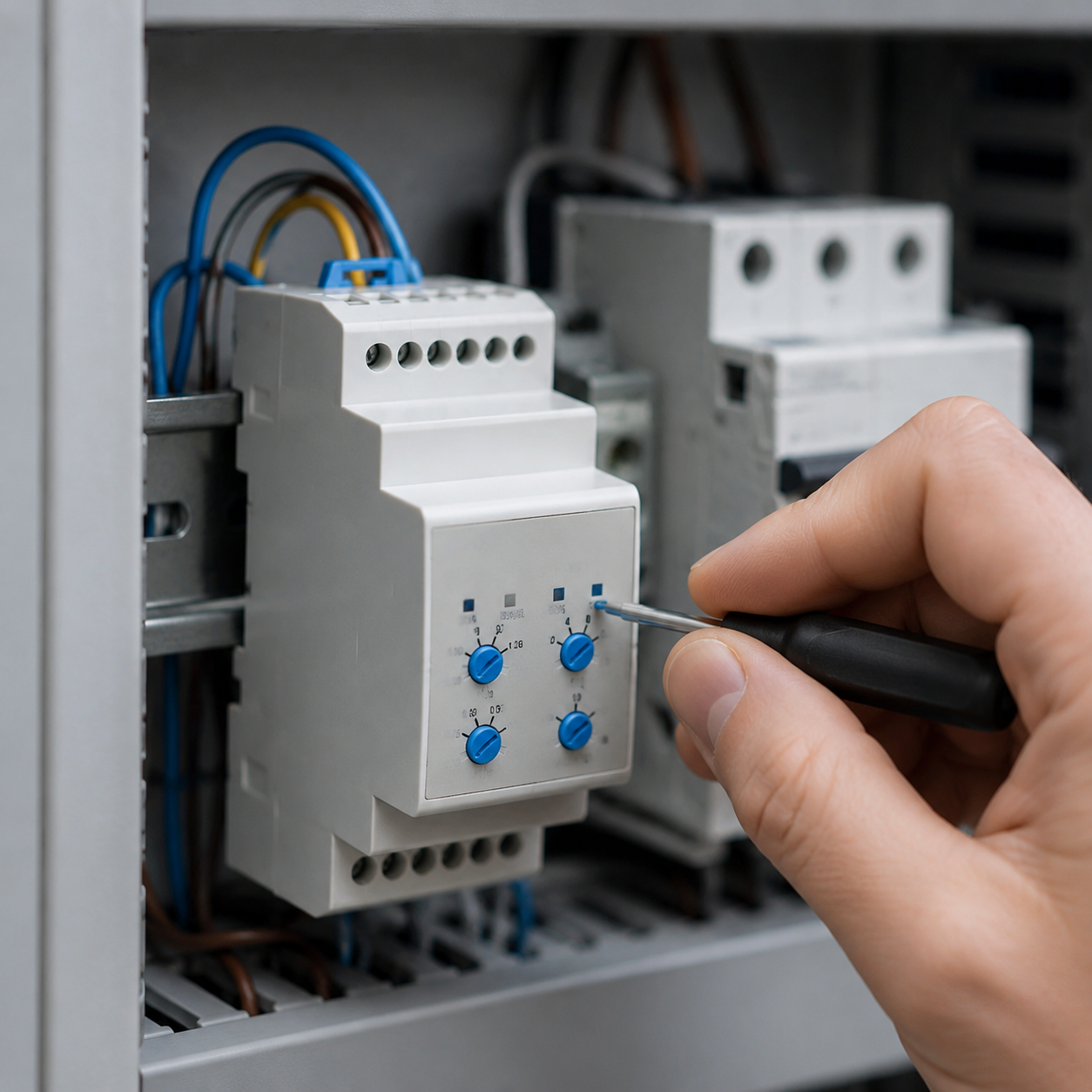

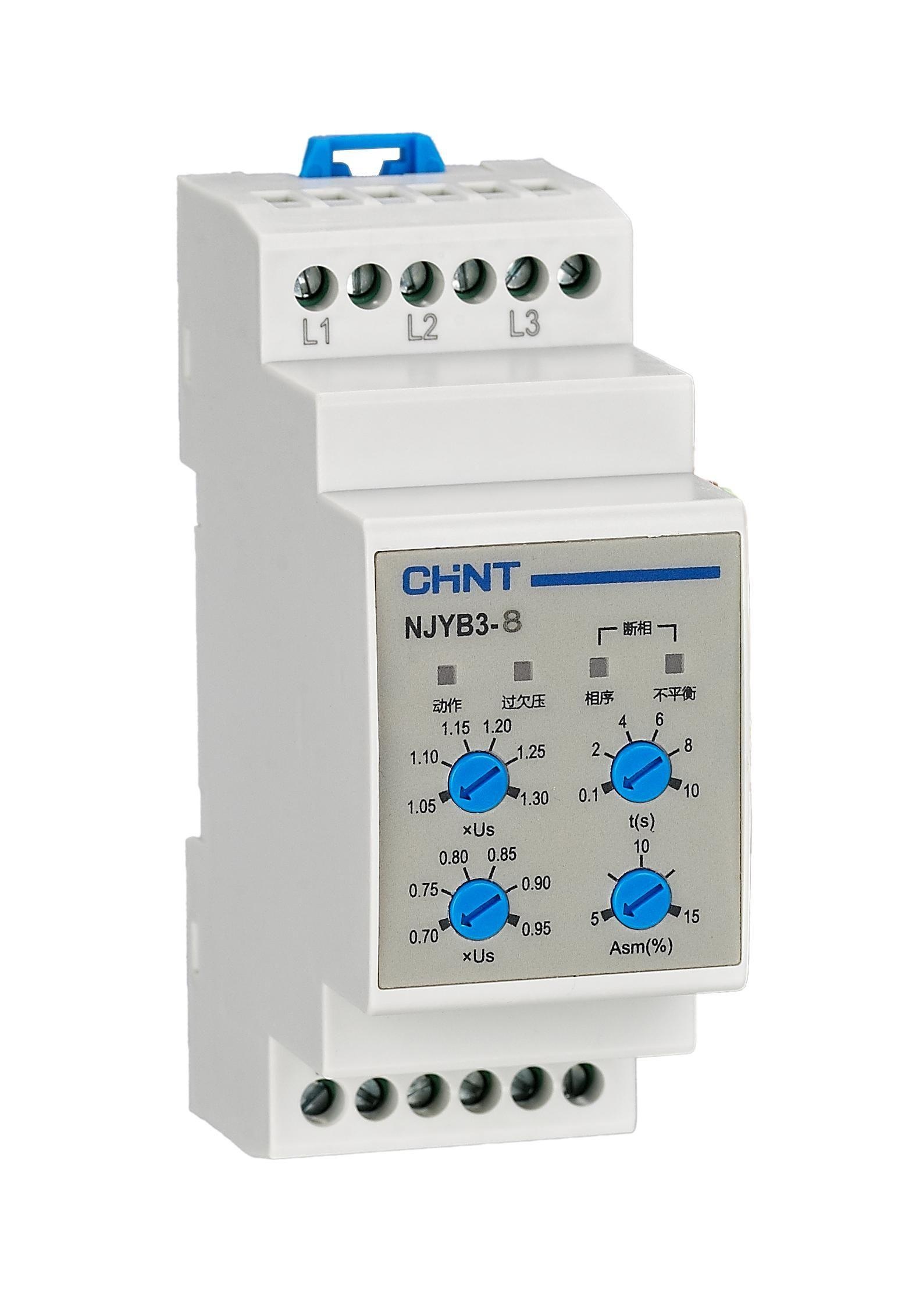

Fungsi dan Penggunaan
Relay perlindungan tegangan NJYB3 digunakan dalam sirkuit berfrekuensi 50Hz arus bolak-balik, tiga fase tiga kabel 380V, tiga fase empat kabel 220V, sebagai perlindungan tegangan lebih, perlindungan tegangan rendah, perlindungan putus fasa, perlindungan urutan fase, perlindungan ketidakseimbangan tiga fase, perlindungan suhu PTC, dan kontrol perlindungan sisi beban. Misalnya digunakan untuk sistem kontrol daya, sistem AC, motor, dll.
Parameter Detail
| Kategori Parameter | Parameter | Nilai Parameter |
|---|
| Parameter Sistem | Nama Model | NJYB3 |
| Tegangan sumber daya rangkaian kontrol nominal Us | AC220V (tiga fase empat kabel), AC380V (tiga fase tiga kabel), 50Hz |
| Nilai penyetelan ketidakseimbangan tegangan | Tegangan sumber daya rangkaian kontrol nominal × nilai penyetelan tingkat ketidakseimbangan |
| Tegangan pemulihan perlindungan tegangan lebih | Tiga fase tiga kabel: dikurangi 6V dari tegangan lebih yang aktif; tiga fase empat kabel: dikurangi 3,5V dari tegangan lebih yang aktif |
| Tegangan pemulihan perlindungan tegangan rendah | Tiga fase tiga kabel: ditambah 6V dari tegangan rendah yang aktif; tiga fase empat kabel: ditambah 3,5V dari tegangan rendah yang aktif |
| Tegangan ketidakseimbangan pemulihan perlindungan ketidakseimbangan | Nilai ketidakseimbangan yang aktif >75% |
| Waktu aksi perlindungan putus fasa, urutan fase salah, dan suhu PTC | ≤1 detik |
| Karakteristik perlindungan suhu PTC | Ketika R1, R2 resistansi ≥1,5KΩ, relay beraksi; ketika R1, R2 resistansi ≤500Ω, relay pulih |
| Kesalahan waktu penundaan | ±10%, kesalahan minimum 0,1 detik |
| Presisi aksi | Tegangan kerja nominal ±3% |
| Umur mekanis | 1×10⁵ kali |
| Umur listrik | 1×10⁵ kali |
| Cara menampilkan | Lampu LED |
| Konsumsi daya | ≤3VA |
| Suhu udara sekitar | -5℃～+40℃ |
| Kelas pencemaran | III |
| Cara pemasangan | Model relai, model terpasang |
| Parameter dasar rangkaian bantuan | Jenis kontak | 1 set perubahan |
| Kekuatan panas yang diperjanjikan Ith(A) | 3 |
| Kelas penggunaan | AC-15 |
| Tegangan kerja nominal Ue (V) | 240 |
| Kekuatan arus kerja nominal Ue (A) | 0,75 |
| | 415 |
| | 0,47 |
| Fungsi Perlindungan | Nama Model | NJYB3-1 hingga NJYB3-18 |
| Cara koneksi | Tiga fase tiga kabel, tiga fase empat kabel, dua fase satu fase |
| Rentang penyetelan perlindungan tegangan lebih (V) | (1,05-1,3)×Us |
| Rentang penyetelan waktu penundaan tegangan lebih (s) | 0,1-10 |
| Rentang penyetelan perlindungan tegangan rendah (V) | (0,7-0,95)×Us |
| Rentang penyetelan waktu penundaan tegangan rendah (s) | 0,1-10 |
| Rentang penyetelan tingkat ketidakseimbangan perlindungan ketidakseimbangan (%) | 20% tetap |
| Rentang penyetelan waktu penundaan ketidakseimbangan (s) | 2 |
| Perlindungan urutan fase | ● |
| Perlindungan putus fasa | ● |
| Perlindungan suhu PTC | ○ |
| Perlindungan sisi beban | - |
| Catatan | ● Menunjukkan fungsi ini tersedia; ○ Menunjukkan fungsi ini dapat dipilih; - Menunjukkan fungsi ini tidak tersedia. |
