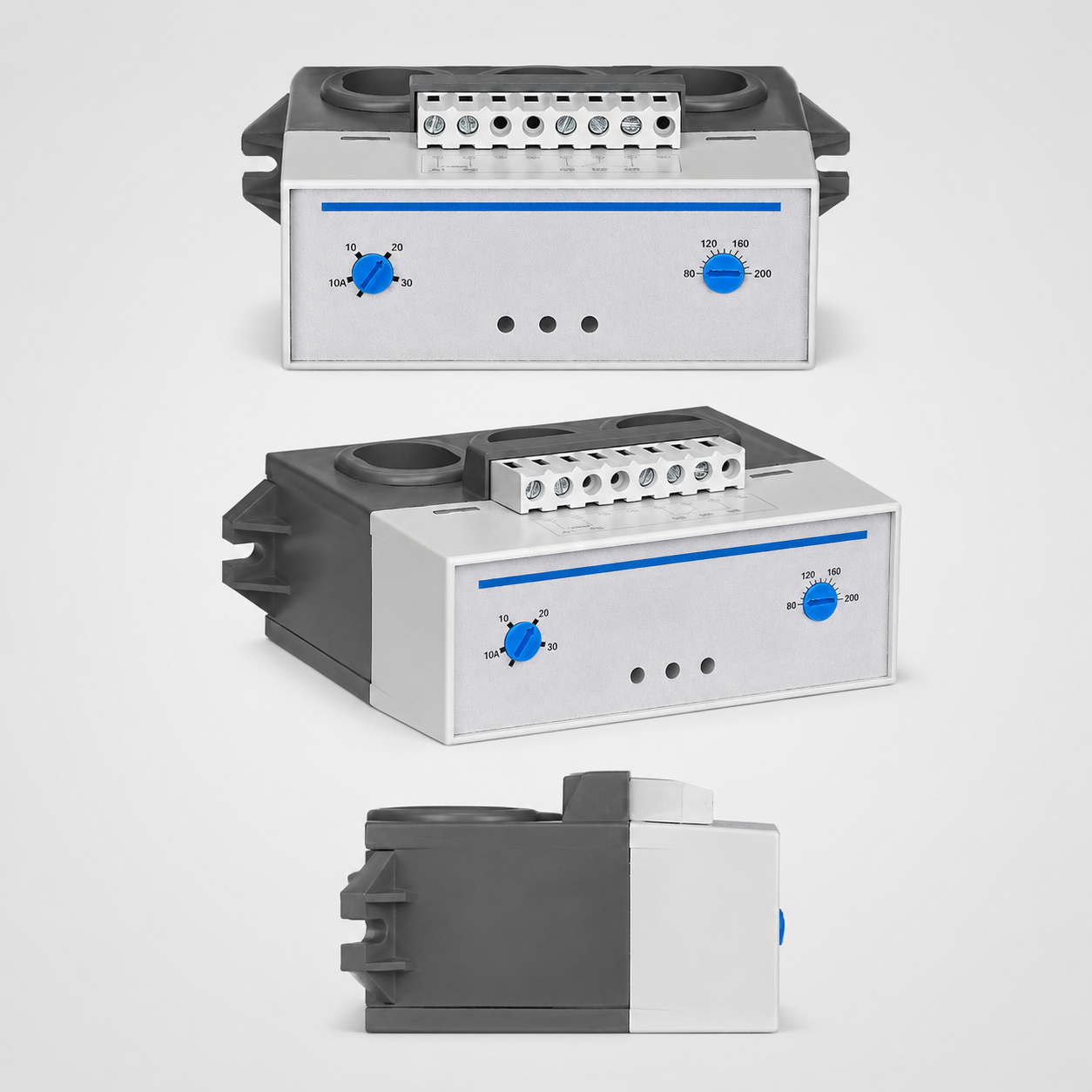

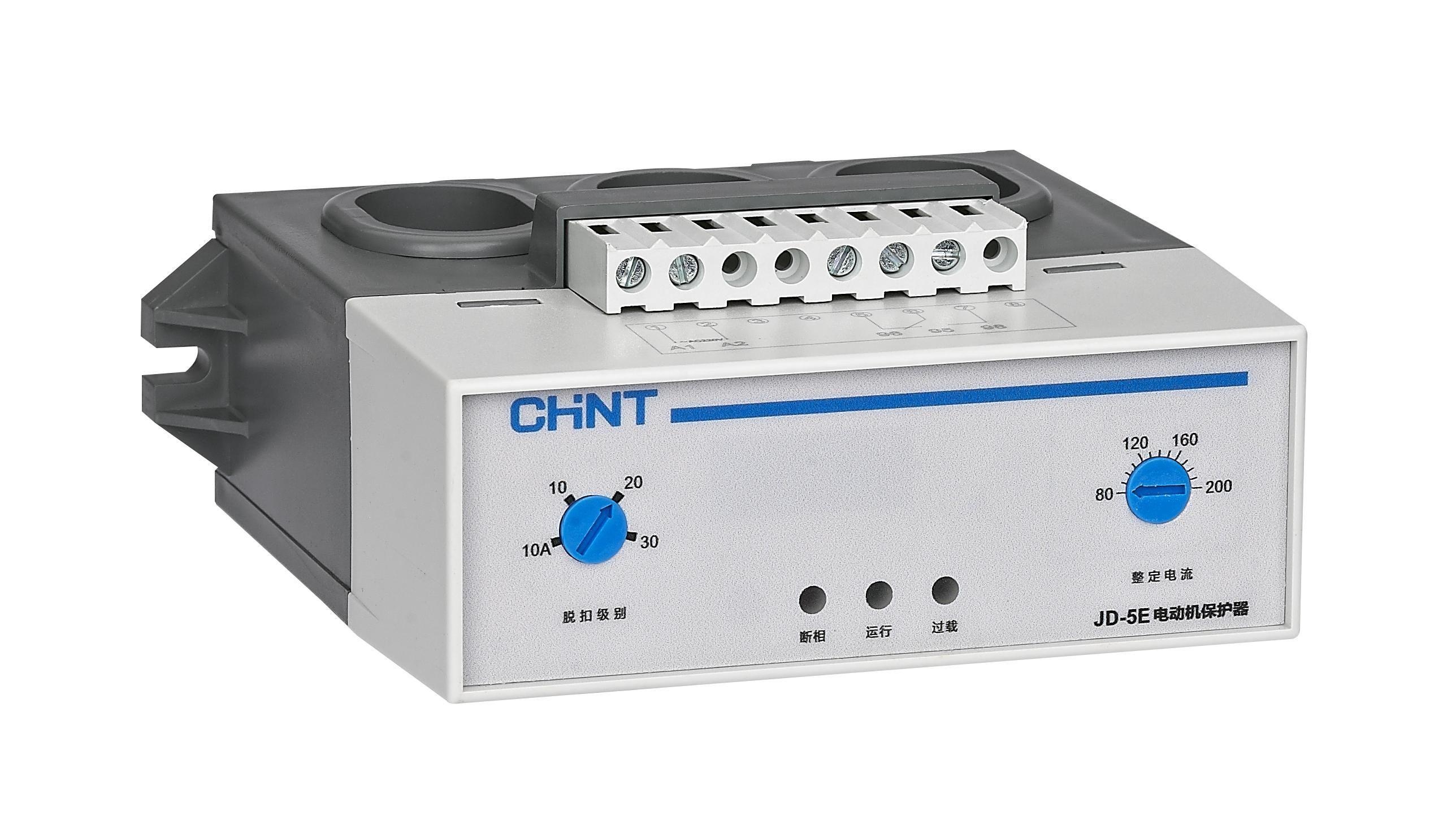

Fungsi dan Penggunaan
Pelindung motor JD-5E, digunakan untuk perlindungan kelebihan beban dan putus fase pada motor arus bolak-balik yang beroperasi secara terus-menerus atau berkala, dengan frekuensi 50Hz, tegangan isolasi nominal AC690V atau lebih rendah, dan arus kerja nominal 1A hingga 400A. Pelindung umumnya digunakan bersama dengan kontaktor arus bolak-balik. Sesuai dengan standar: GB/T 14048.4, IEC 60947-4-1.
Parameter Rinci
| Kategori Parameter | Nama Parameter | Nilai Parameter |
|---|
| 4.1 Sirkuit Utama: Tegangan isolasi nominal AC690V, frekuensi nominal 50Hz (lihat Tabel 1). | Merek | JD-5E |
| Jangkauan Arus Penyetelan (A) | 1-5 |
| Tegangan Sumber Listrik Sirkuit Kontrol Nominal (V) | AC220V, AC380V, 50Hz |
| Batas Fluktuasi Tegangan Sumber Listrik Sirkuit Kontrol | 85%-110% |
| Kemampuan Motor yang Cocok (kW) | 0,5-2,5 |
| Merek | JD-5E |
| Jangkauan Arus Penyetelan (A) | 5-25 |
| Tegangan Sumber Listrik Sirkuit Kontrol Nominal (V) | AC220V, AC380V, 50Hz |
| Batas Fluktuasi Tegangan Sumber Listrik Sirkuit Kontrol | 85%-110% |
| Kemampuan Motor yang Cocok (kW) | 2,5-12,5 |
| Merek | JD-5E |
| Jangkauan Arus Penyetelan (A) | 20-80 |
| Tegangan Sumber Listrik Sirkuit Kontrol Nominal (V) | AC220V, AC380V, 50Hz |
| Batas Fluktuasi Tegangan Sumber Listrik Sirkuit Kontrol | 85%-110% |
| Kemampuan Motor yang Cocok (kW) | 10-40 |
| Merek | JD-5E |
| Jangkauan Arus Penyetelan (A) | 80-200 |
| Tegangan Sumber Listrik Sirkuit Kontrol Nominal (V) | AC220V, AC380V, 50Hz |
| Batas Fluktuasi Tegangan Sumber Listrik Sirkuit Kontrol | 85%-110% |
| Kemampuan Motor yang Cocok (kW) | 40-100 |
| Merek | JD-5E |
| Jangkauan Arus Penyetelan (A) | 160-400 |
| Tegangan Sumber Listrik Sirkuit Kontrol Nominal (V) | AC220V, AC380V, 50Hz |
| Batas Fluktuasi Tegangan Sumber Listrik Sirkuit Kontrol | 85%-110% |
| Kemampuan Motor yang Cocok (kW) | 80-200 |
| 4.2 Sirkuit Kontrol: Tegangan isolasi nominal AC415V, frekuensi nominal 50Hz, parameter kontak lihat Tabel 2. | Kategori Penggunaan | AC-15 |
| Tegangan Kerja Nominal (V) | 240 |
| Arus Kerja Nominal (A) | 1,5 |
| Arus Panas yang Ditetapkan (A) | 5 |
| Parameter Kontak | 415 |
| Parameter Kontak | 0,95 |
