Fungsi dan Penggunaan

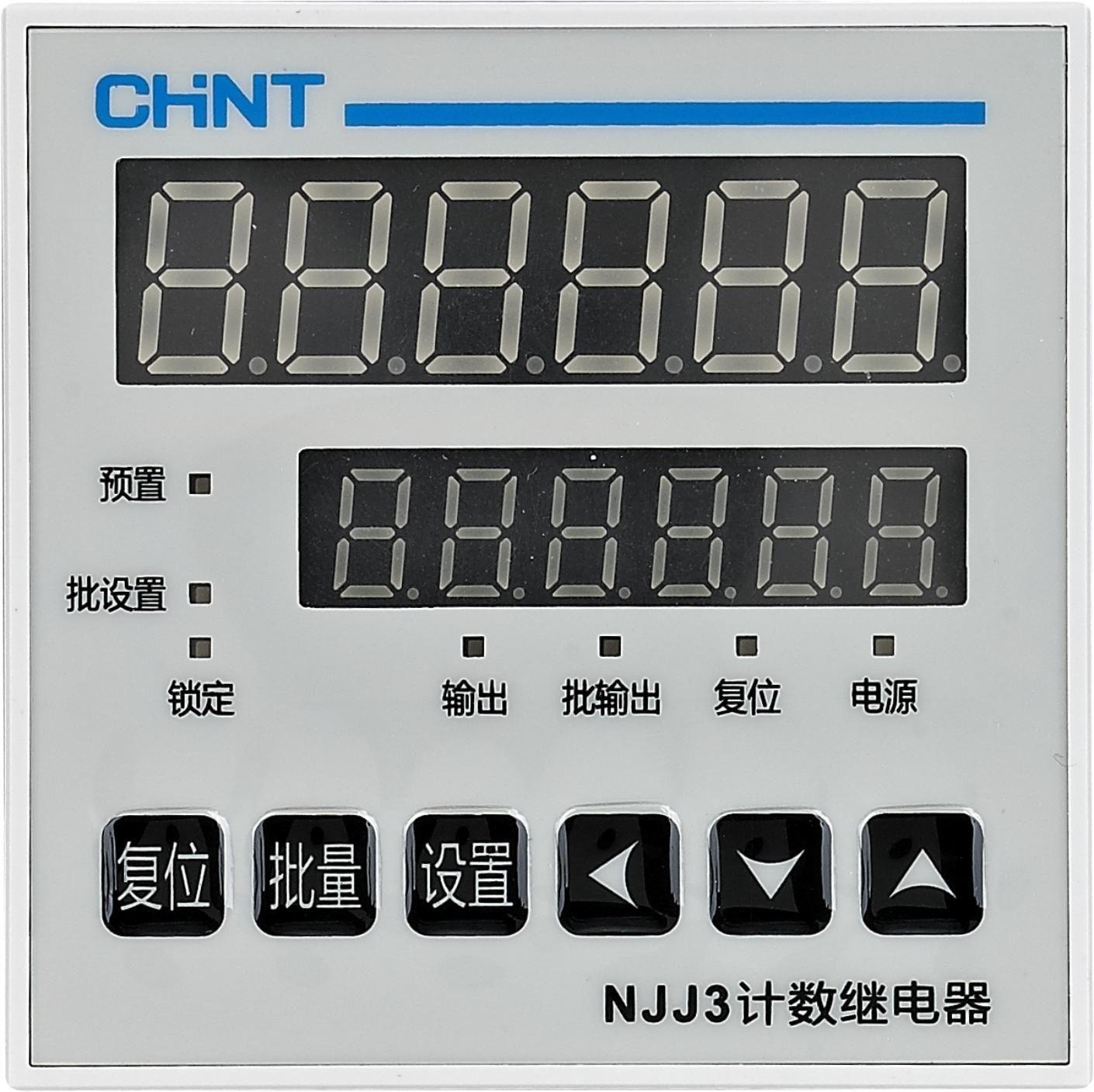

NJJ3 Relay Pencacah digunakan dalam sirkuit kontrol dengan tegangan sumber daya kontrol AC frekuensi 50Hz hingga 240V dan tegangan sumber daya kontrol DC hingga 240V sebagai komponen pencacah atau pengendali pencacah.
Parameter Rinci
| Kategori Parameter | Item Parameter | Nilai Parameter |
|---|
| 3 Parameter Utama dan Kinerja Teknis | Tegangan Sumber Daya Kontrol | AC/DC 100V~240V, 50Hz |
| Rentang Fluktuasi Tegangan Sumber Daya Kontrol yang Diperbolehkan | 85%-110% |
| Umur Listrik | 1×10⁶ |
| Umur Mekanik | 1×10⁵ |
| Cara Output | 1 kontak transisi, output kolektor terbuka (30VDC 100mA max), output batch |
| Kapasitas Kontak | Ue/le: AC-15 220V/0.75A; 380V/0.47A; DC-13 220V/0.27A; Ith: 5A |
| Jumlah Pencacahan | 6 digit pencacah (6 digit LED merah menunjukkan nilai cacahan, 6 digit LED hijau menunjukkan nilai preset) |
| Kecepatan Pencacahan | 1 kali/detik, 30 kali/detik, 1000 kali/detik dapat diatur |
| Cara Pencacahan | Tambah, Kurang, A-Balik, B-Balik, C-Balik |
| Output Batch | Dapat diatur 0~999999 |
| Sinyal Masukan | Masukan kontak, masukan sensor (dapat diatur NPN/PNP) |
| Pengaturan Jumlah | Dilengkapi dengan pengaturan jumlah, rentang pengaturan 0.001~99.999 |
| Mode Output | N, F, C, R, K, P, Q, A |
| Waktu Output | Dapat diatur waktu output 0.01s~9.999s (untuk mode output C, R, K, P, Q, A) |
| Suhu Lingkungan | -5℃~+40℃ |
| Konsumsi Daya | ≤3VA |

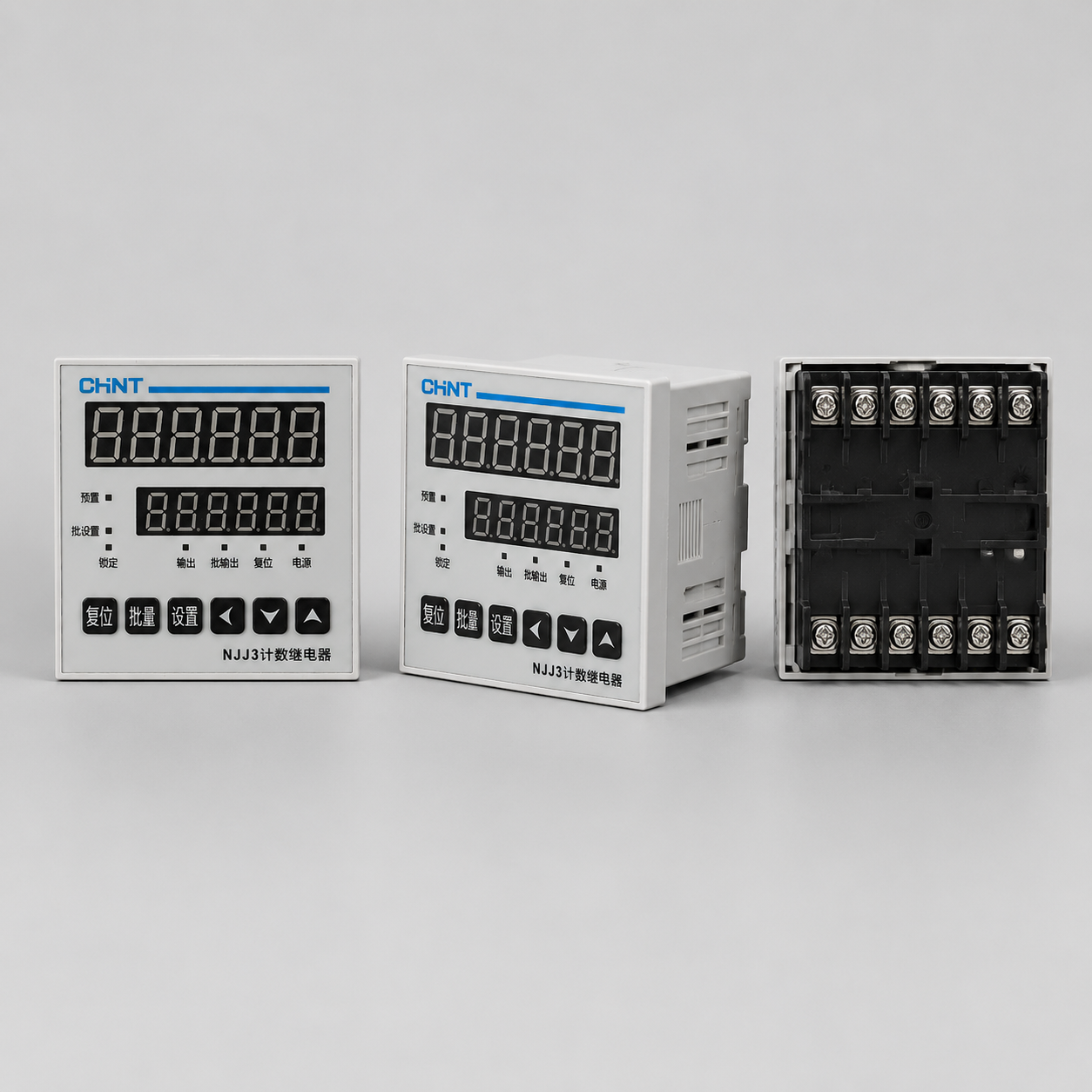

| Cara Pemasangan | Panel |
| Memo Daya Mati | Lebih dari 10 tahun (dapat diatur) |
