Fungsi dan Penggunaan
Kemampuan arus saklar dapat mencapai 16A, 32A; spesifikasi AC dan DC lengkap; memenuhi persyaratan standar GB/T 21711.1; NJMC1 relay impuls adalah relay berjenis mekanis dengan keadaan stabil ganda, yang mengubah status kontak melalui sinyal impuls masukan. Dibandingkan dengan relay biasa yang memerlukan daya listrik terus-menerus saat pegas tertutup, relay impuls memiliki karakteristik konsumsi daya rendah.
Parameter Detail
| Kategori Parameter | Nama Parameter | Nilai Parameter |
|---|
| 4.1 Parameter Kontak | Jenis Kontak | 1P, 2P, 3P, 4P |
| Hambatan Kontak Awal | 100mΩ |
| Bahan Kontak | Paduan Perak |
| Beban Kontak (resistif) | NJMC1-16:16A 250VAC NJMC1-32:32A 250VAC |
| Tegangan Maksimum Pemutusan | 250VAC |
| Arus Maksimum Pemutusan | NJMC1-16:16A NJMC1-32:32A |
| Daya Maksimum Pemutusan | NJMC1-16:4000VA NJMC1-32:8000VA |
| Umur Listrik (kali) | NJMC1-16:1×10⁵ NJMC1-32:5×10⁵ |
| Umur Mekanik (kali) | NJMC1-16:2×10⁵ NJMC1-32:1×10⁶ |
| 4.2 Parameter Kinerja dan Fitur | Hambatan Isolasi | 100MΩ (500VDC) |
| Ketahanan Dielektrik | Antara kumparan dan kontak: 4000VAC, antara kontak terbuka: 1500VAC |
| Waktu Aksi (pada suhu 25°C, tegangan nominal) | ≤20ms |
| Frekuensi Aksi | ≤5 kali/menit |
| Getaran (stabilitas) | Percepatan 100m/s², durasi pulsa 11ms |
| Vibrasi | Amplop dua 1mm, (10-55)Hz |

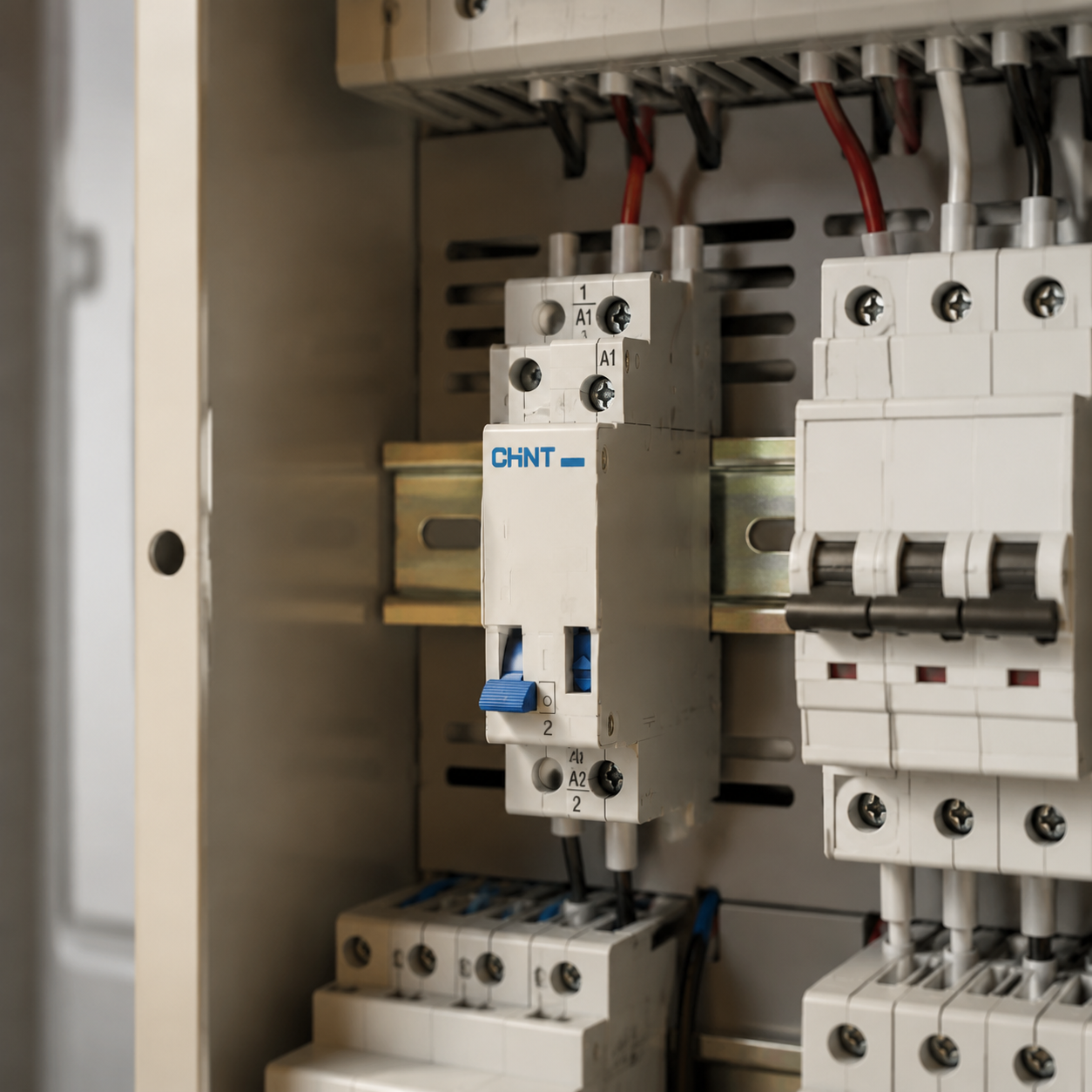

| Cara Pemasangan | Dengan rel |
| Ukuran Dimensi (mm) | 86×70×18 |
| 4.3 Parameter Kumparan | Waktu Tegangan Impuls | 50ms ≤t<1s (disarankan 200ms) |
| Jangkauan Tegangan | 85%-110% |
