Fungsi dan Penggunaan
Relay kontrol berputar maju mundur seri JZF terutama digunakan dalam sirkuit kontrol dengan frekuensi arus bolak-balik 50Hz, tegangan sumber daya kontrol nominal hingga 380V sebagai komponen kontrol waktu, menghubungkan atau memutuskan sirkuit sesuai waktu yang ditentukan.
Parameter Detail
| Kategori Parameter | Item Parameter | Nilai Parameter |
|---|
| Model | JZF-01 |
| Waktu Kontrol | Maju (mundur): 25s
Stop: 5s |
| Tegangan Sumber Daya Kontrol Nominal | AC220V, AC380V, 50Hz |
| Batas Fluktuasi Tegangan Sumber Daya Kontrol Nominal | 85%~110% |
| Jumlah Kontak | 2 kontak normal terbuka |
| Kapasitas Kontak | Ue/le: AC-15 220V/0,75A, 380V/0,47A; lth: 3A |
| Umur Listrik | 1x10⁵ |
| Umur Mekanis | 1x10⁶ |
| Cara Pemasangan | Instalasi |
| Cara Kontrol | Putaran Berulang |
| Suhu Lingkungan | -5°C~+40°C |
| Model | JZF-05 |
| Waktu Kontrol | Maju (mundur): 15s
Stop: 5s Pengeringan: 5s |
| Tegangan Sumber Daya Kontrol Nominal | AC220V, AC380V, 50Hz |
| Batas Fluktuasi Tegangan Sumber Daya Kontrol Nominal | 85%~110% |
| Jumlah Kontak | 3 kontak normal terbuka |
| Kapasitas Kontak | Ue/le: AC-15 220V/0,75A, 380V/0,47A; lth: 3A |
| Umur Listrik | 1x10⁵ |
| Umur Mekanis | 1x10⁶ |
| Cara Pemasangan | Instalasi |
| Cara Kontrol | Putaran Berulang |
| Suhu Lingkungan | -5°C~+40°C |
| Model | JZF-06 |
| Waktu Kontrol | Maju (mundur): (1, 2, 4, 8, 16)menit
Stop: (0,5, 1, 2, 4)dtk |
| Tegangan Sumber Daya Kontrol Nominal | AC220V, AC380V, 50Hz |
| Batas Fluktuasi Tegangan Sumber Daya Kontrol Nominal | 85%~110% |
| Jumlah Kontak | 2 kontak normal terbuka |
| Kapasitas Kontak | Ue/le: AC-15 220V/0,75A, 380V/0,47A; lth: 3A |
| Umur Listrik | 1x10⁵ |
| Umur Mekanis | 1x10⁶ |
| Cara Pemasangan | Instalasi |
| Cara Kontrol | Putaran Berulang |
| Suhu Lingkungan | -5°C~+40°C |

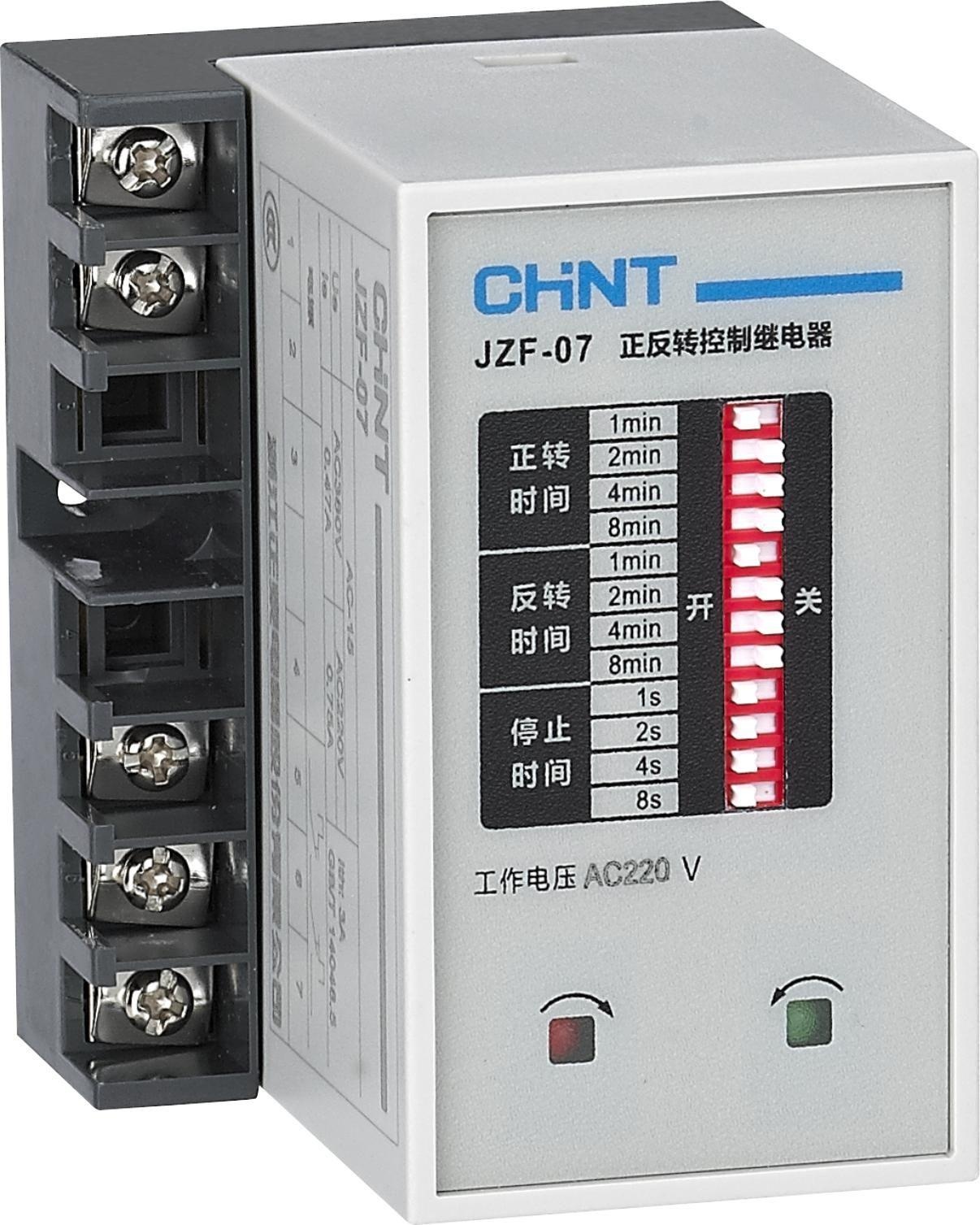

| Model | JZF-07 |
| Waktu Kontrol | Maju (mundur): (1, 2, 4, 8)menit
Stop: (1, 2, 4, 8)dtk |
| Tegangan Sumber Daya Kontrol Nominal | AC220V, AC380V, 50Hz |
| Batas Fluktuasi Tegangan Sumber Daya Kontrol Nominal | 85%~110% |
| Jumlah Kontak | 2 kontak normal terbuka |
| Kapasitas Kontak | Ue/le: AC-15 220V/0,75A, 380V/0,47A; lth: 3A |
| Umur Listrik | 1x10⁵ |
| Umur Mekanis | 1x10⁶ |
| Cara Pemasangan | Instalasi |
| Cara Kontrol | Putaran Berulang |
| Suhu Lingkungan | -5°C~+40°C |
