Fungsi dan Penggunaan

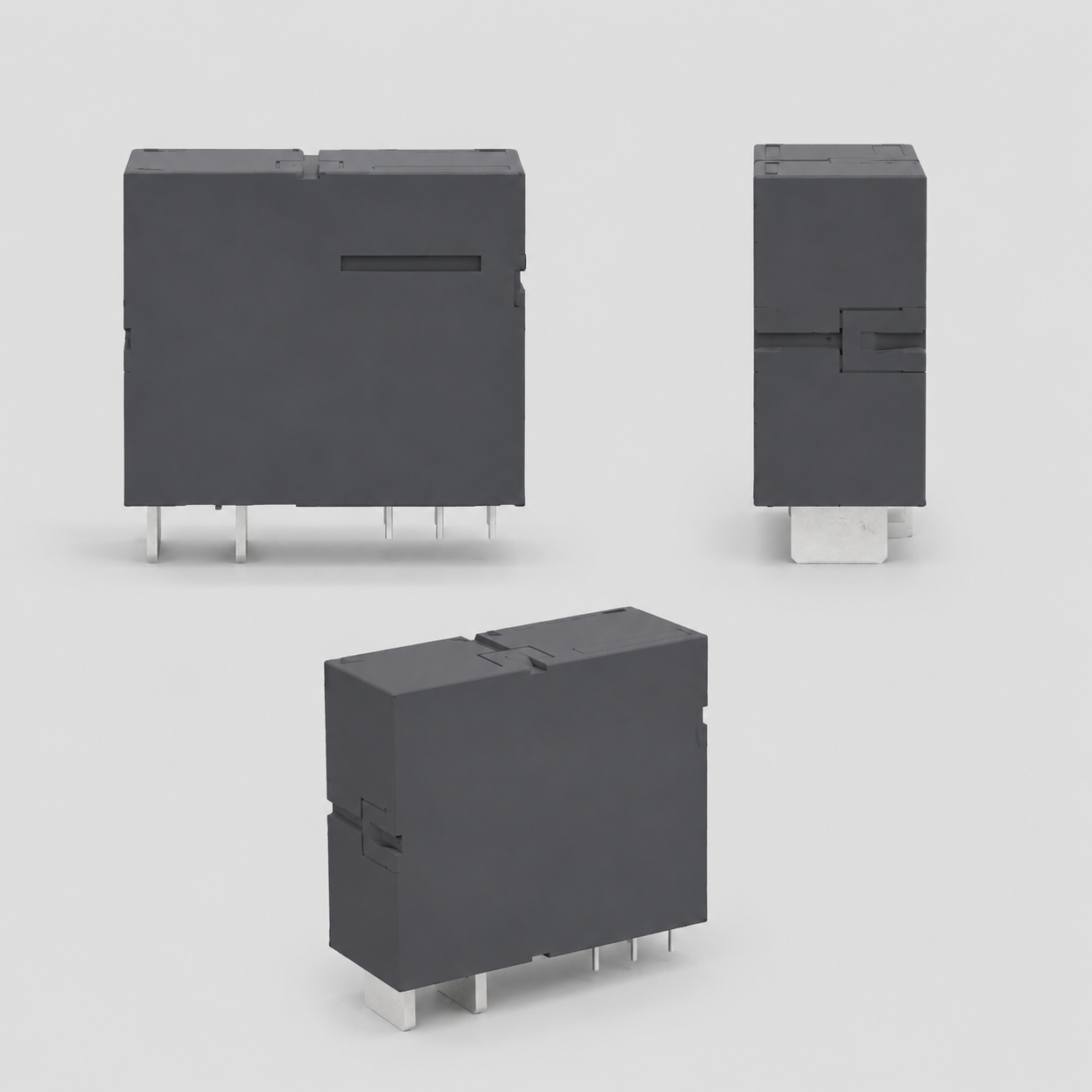

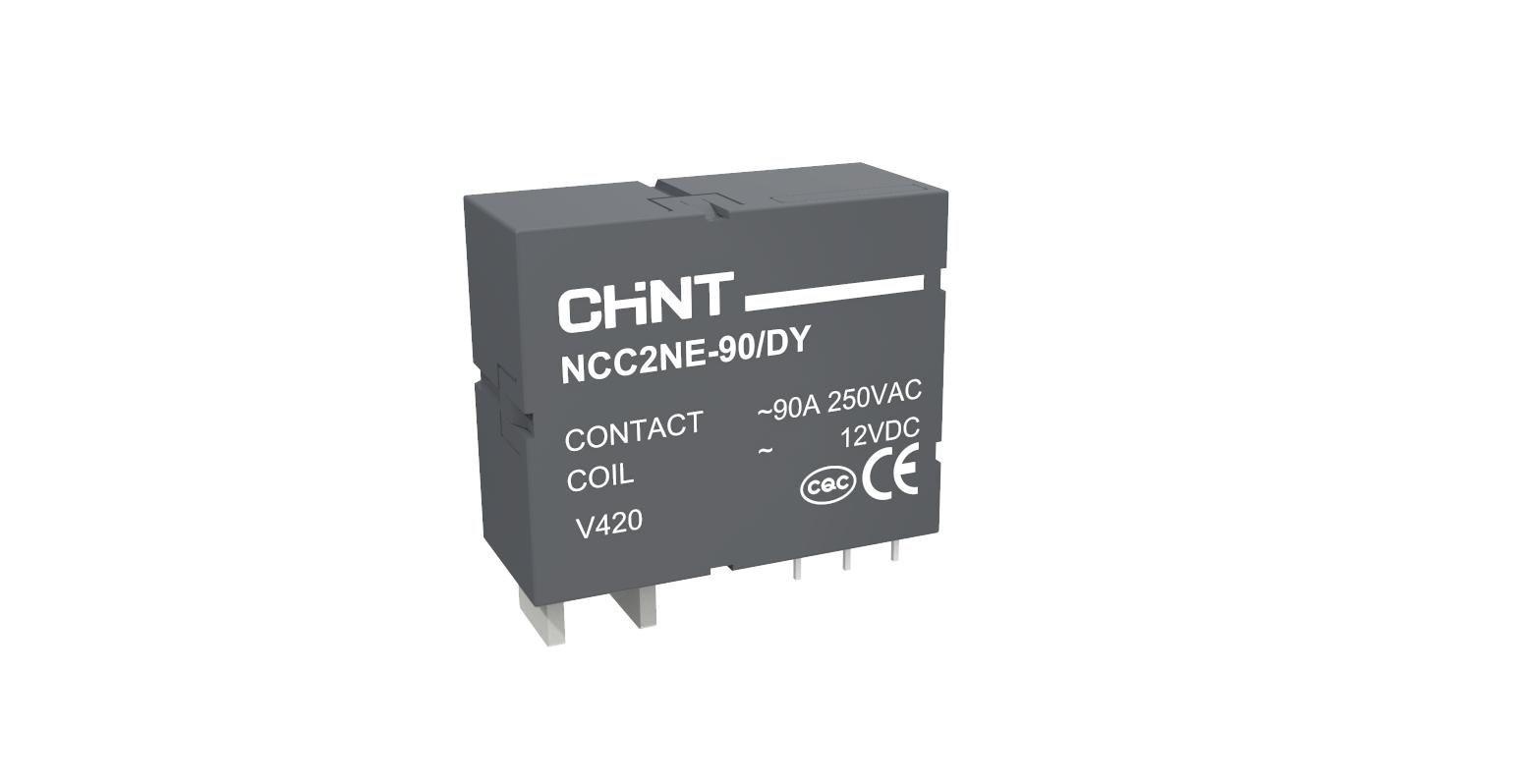

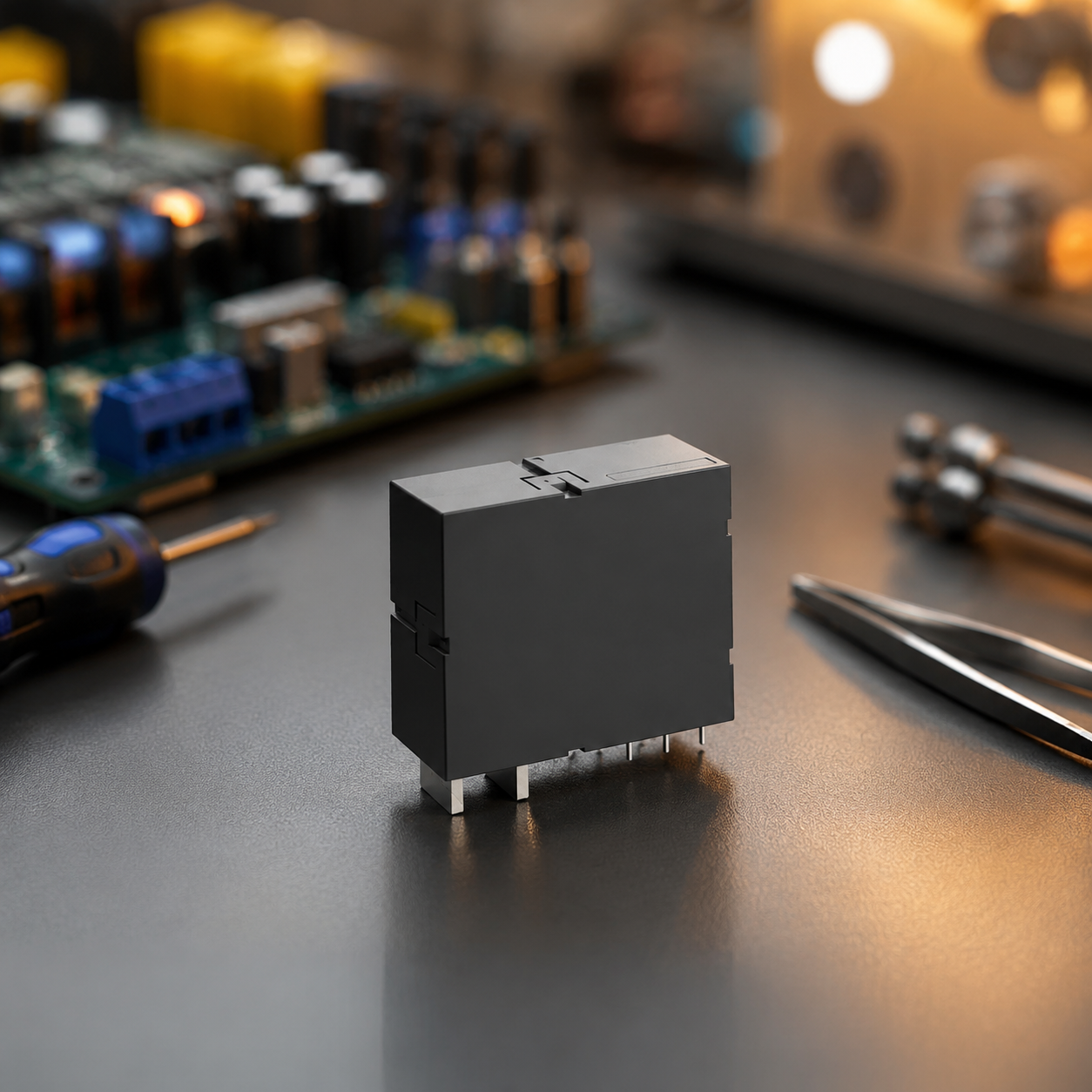

NCC2NE-90 adalah saklar elektromagnetik yang dikembangkan sendiri oleh CHINT, memiliki keandalan tinggi, ukuran kecil, kapasitas beban kuat, dapat mengubah arus kontak 90A; produk ini memiliki dua cara kontrol, yaitu kumparan tunggal dan kumparan ganda; menggunakan ujung ekstraksi las yang dapat digunakan untuk papan sirkuit cetak; produk ini cocok untuk perangkat elektronik tenaga seperti meter listrik, pengaman tegangan berlebih/tegangan rendah, dan stasiun pengisian daya.
Deskripsi Lengkap
Parameter:

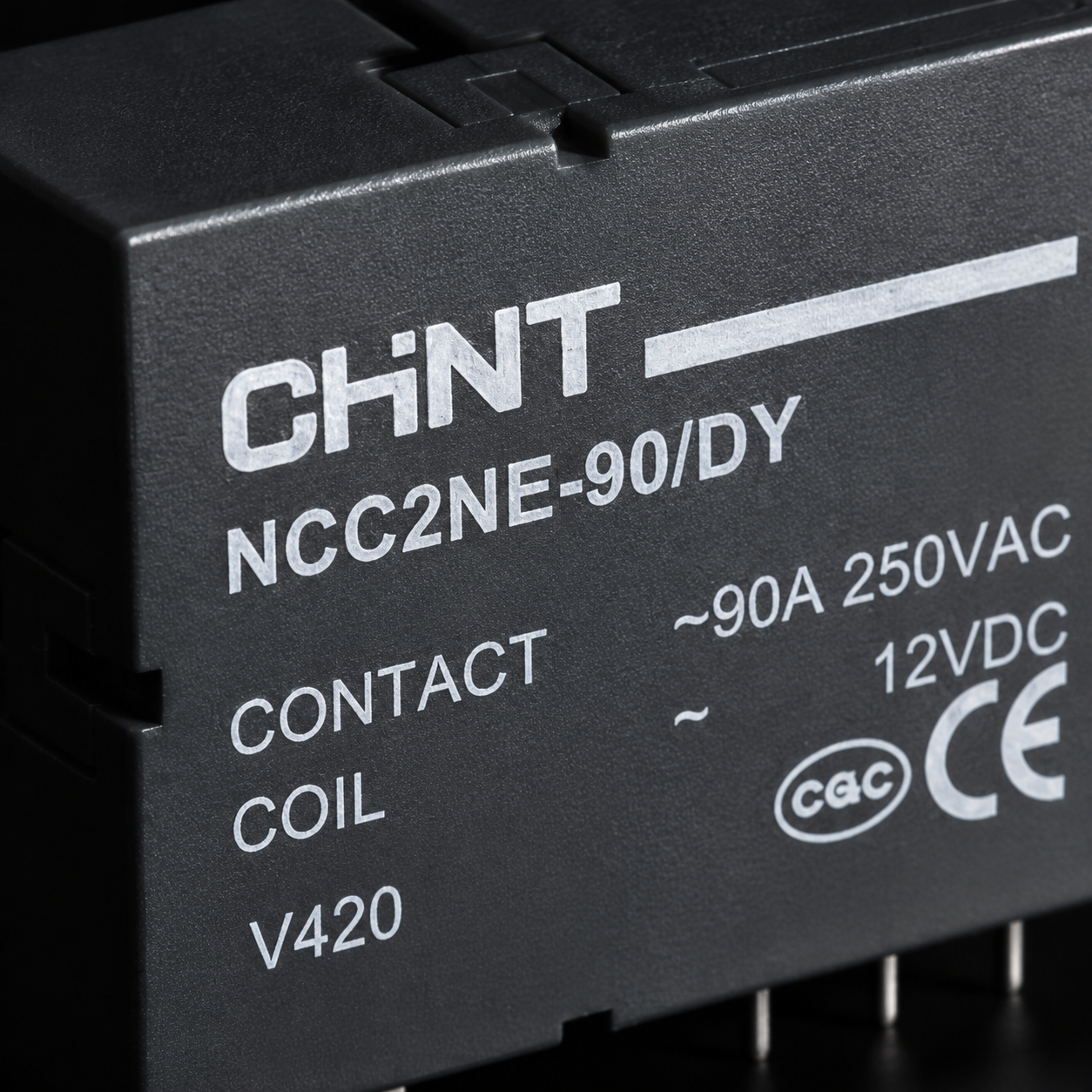

Maksimum arus pemutus: 90A
Maksimum tegangan pemutus: 250VAC
Umur listrik: 6000 kali
Keunggulan/Fungsi Inti:
01 Kinerja luar biasa
Ukuran kecil, kapasitas beban kuat, konsumsi daya rendah, dapat mengubah arus kontak 90A
02 Fleksibel dan mudah digunakan
Dikendalikan dengan sinyal pulsa, konsumsi daya rendah; kumparan tunggal 1,5W, kumparan ganda 2W
03 Pemasangan sederhana

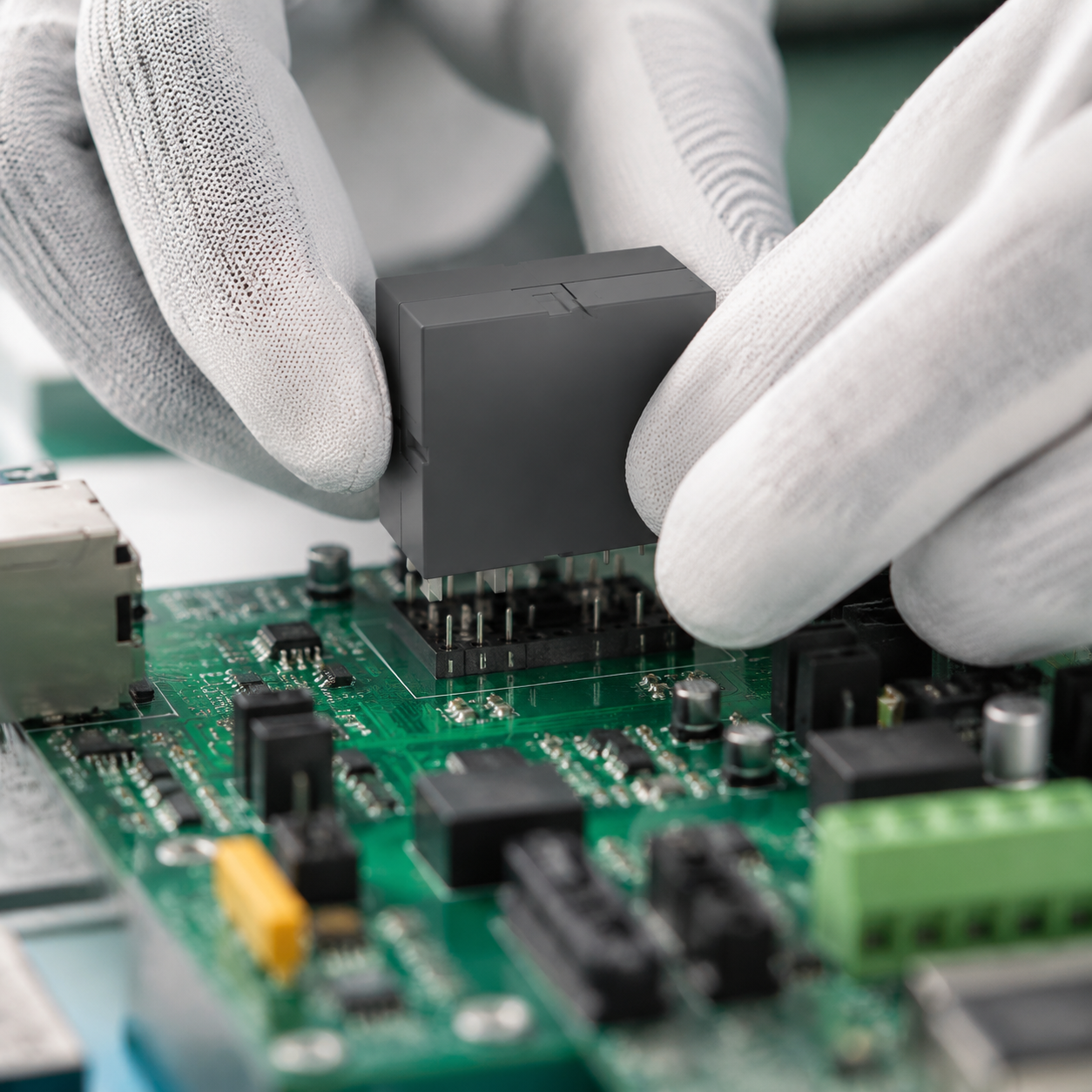

Cocok untuk pemasangan PCB, dapat dikustomisasi bentuk ujung relay
Parameter Detail
Tabel Parameter 1
| Kategori Parameter | Nama Parameter | Nilai Parameter |
|---|
| Parameter Kinerja | Resistansi Isolasi | 1000MΩ (500VDC) |
| Tahan Tegangan Maksimal | Antara kontak dan kumparan: 4000VAC, 1 menit
Antara kontak terbuka: 2000VAC, 1 menit |
| Waktu Aksi (pada suhu 23℃, tegangan nominal) | ≤ 20ms |
| Waktu Melepaskan (pada suhu 23℃, tegangan nominal) | ≤ 20ms |
| Getaran (Stabilitas) | Percepatan maksimum 150m/s², durasi pulsa 18ms |
| Vibrasi | 10Hz~55Hz, percepatan: 9,8m/s², durasi 150 menit |
| Bentuk Ujung Ekstraksi | Pematrian PCB, koneksi cepat |
| Dimensi Eksternal (mm) | 39×32×18 |
| Parameter Kumparan | Daya Nominal | Kumparan tunggal: 1,5W, kumparan ganda: 3W |
| Arus Aktif | ≤ 75% tegangan nominal |
| Lebar Pulsa Stimulasi | ≥ 80ms |
| Parameter Spesifikasi Kumparan | | |
| Kumparan Tunggal | Tegangan Nominal VDC | Arus Aktif VDC(≤) Resistansi Kumparan Ω±10% |
| 5 | 3.8 16.6 |
| 6 | 4.5 24 |
| 9 | 6.8 54 |
| 12 | 9.0 96 |
| 24 | 18.1 384 |
| 48 | 36.2 1536 |
Tabel Parameter 2
| Kategori Parameter | Nama Parameter | Nilai Parameter |
|---|
| Tegangan Nominal VDC | Arus Aktif VDC(≤) | Resistansi Kumparan Ω ±10% |
| 5 | 3.8 | 2×8.3 |
| 6 | 4.5 | 2×12 |
| 9 | 6.8 | 2×27 |
| 12 | 9.0 | 2×48 |
| 24 | 18.1 | 2×192 |
| 48 | 36.2 | 2×768 |
