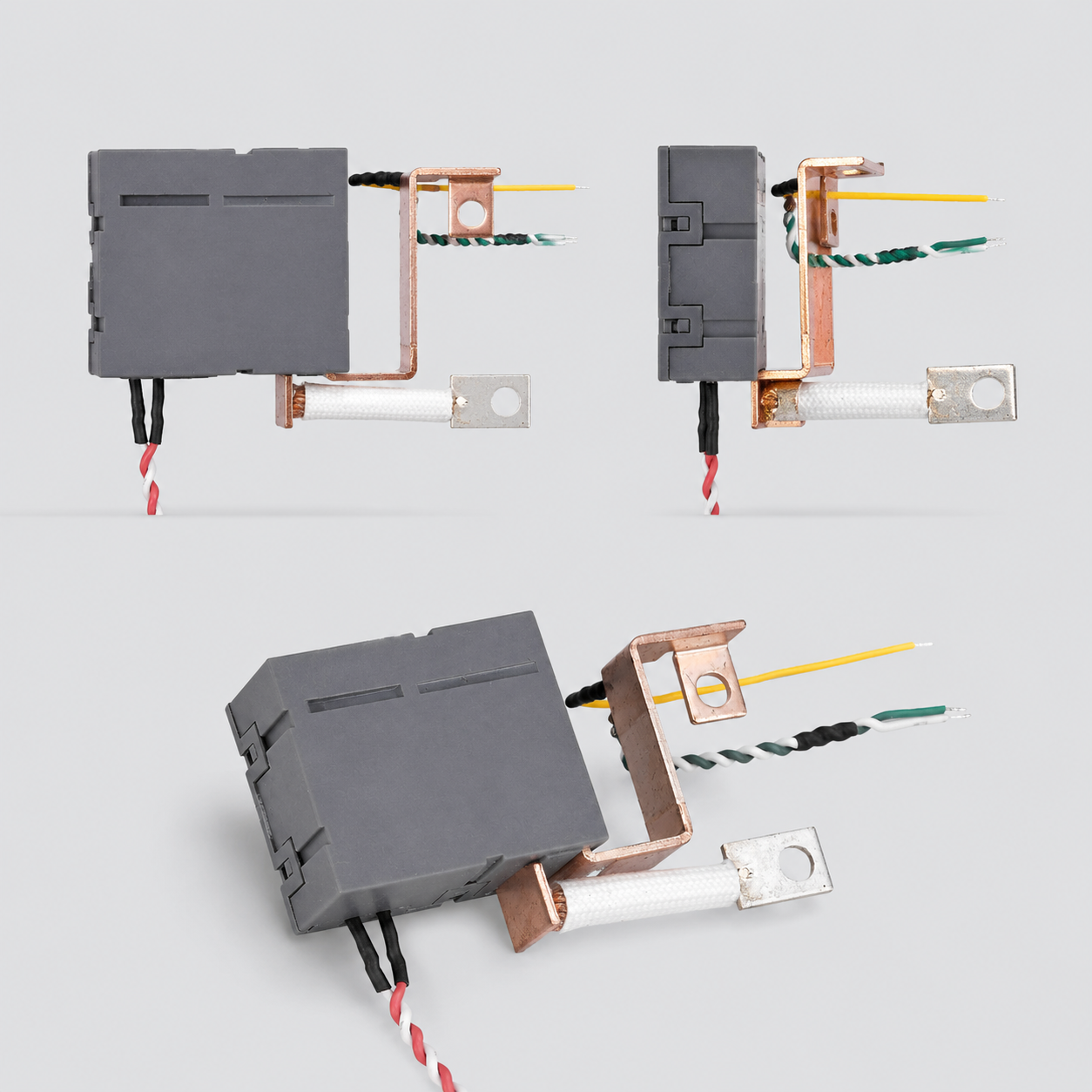

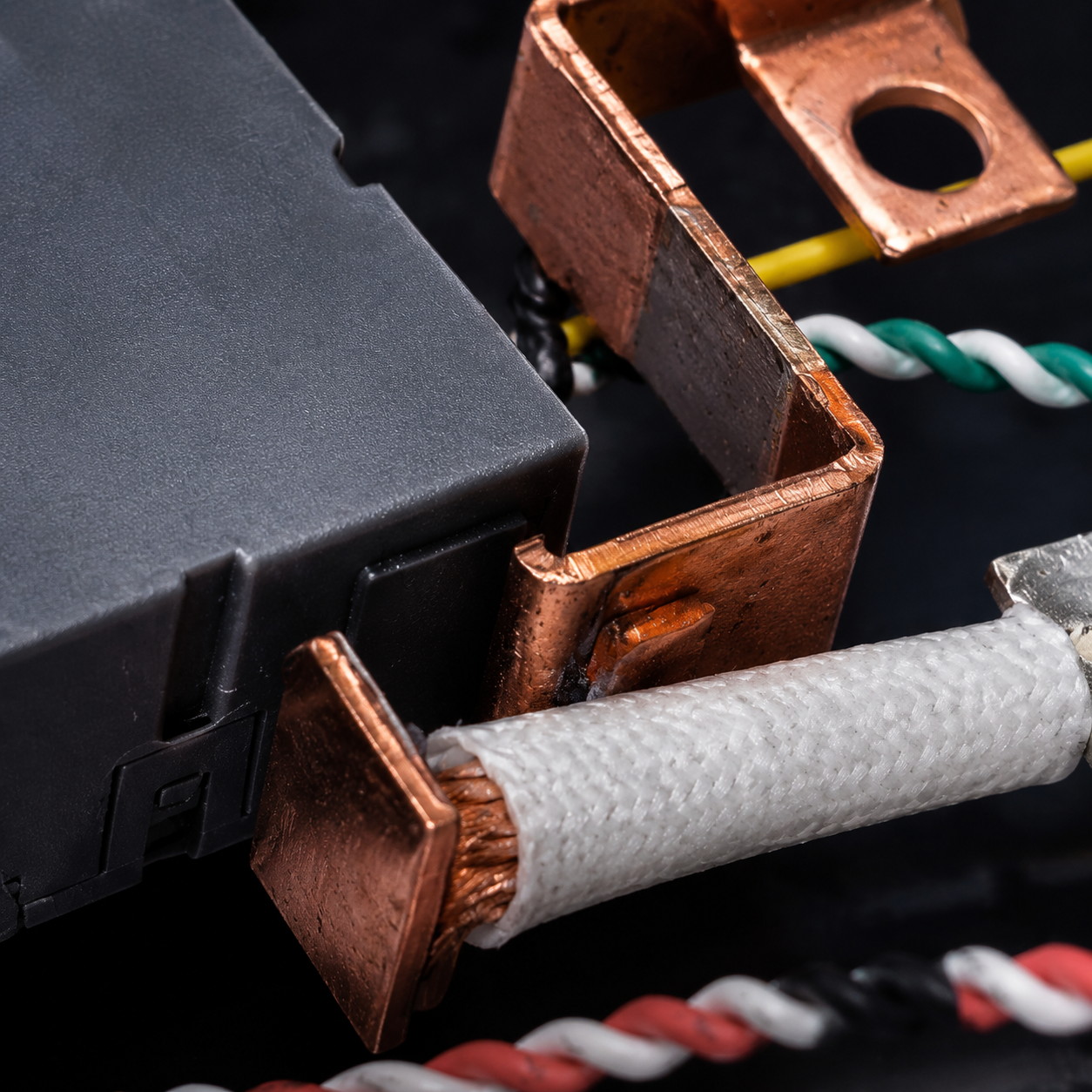

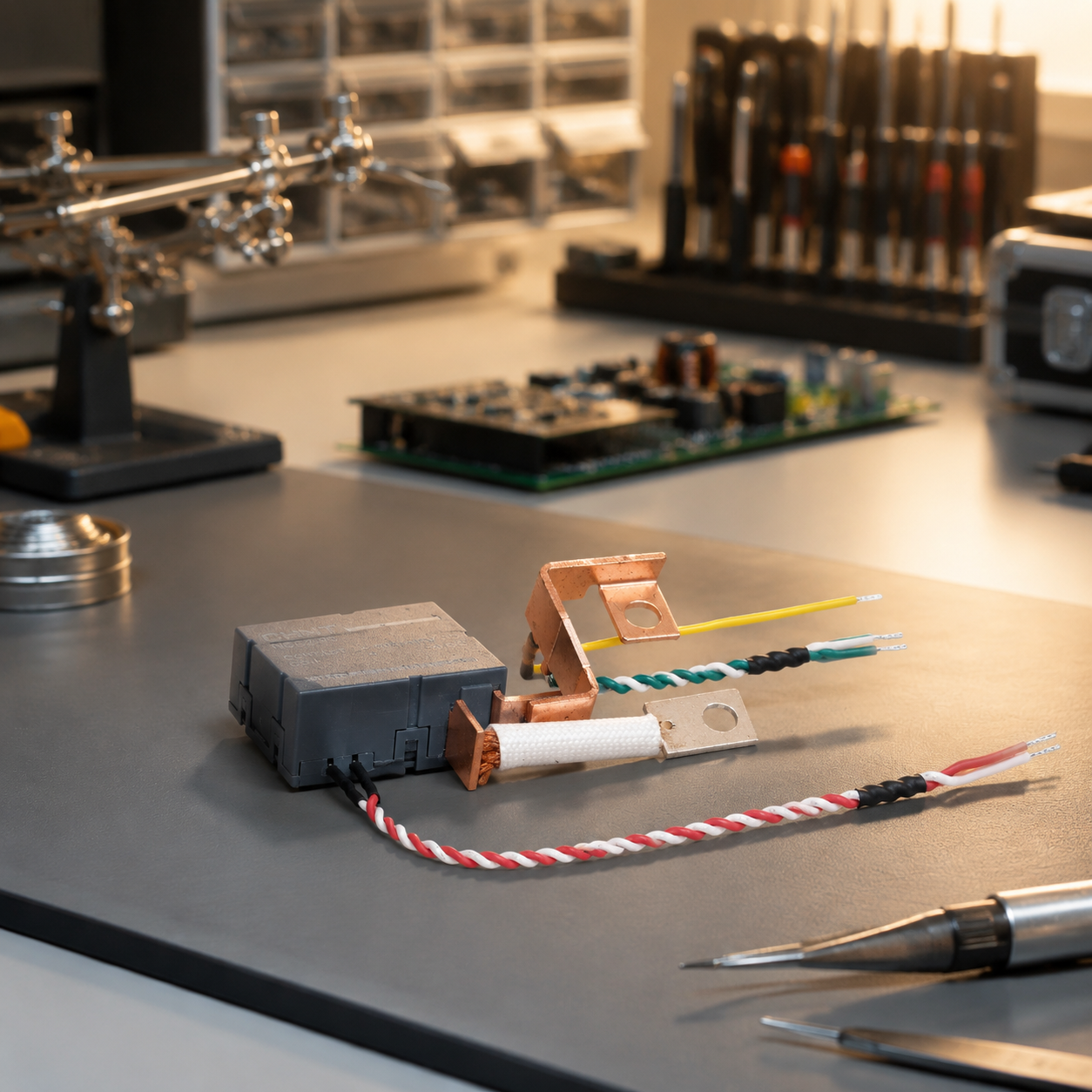

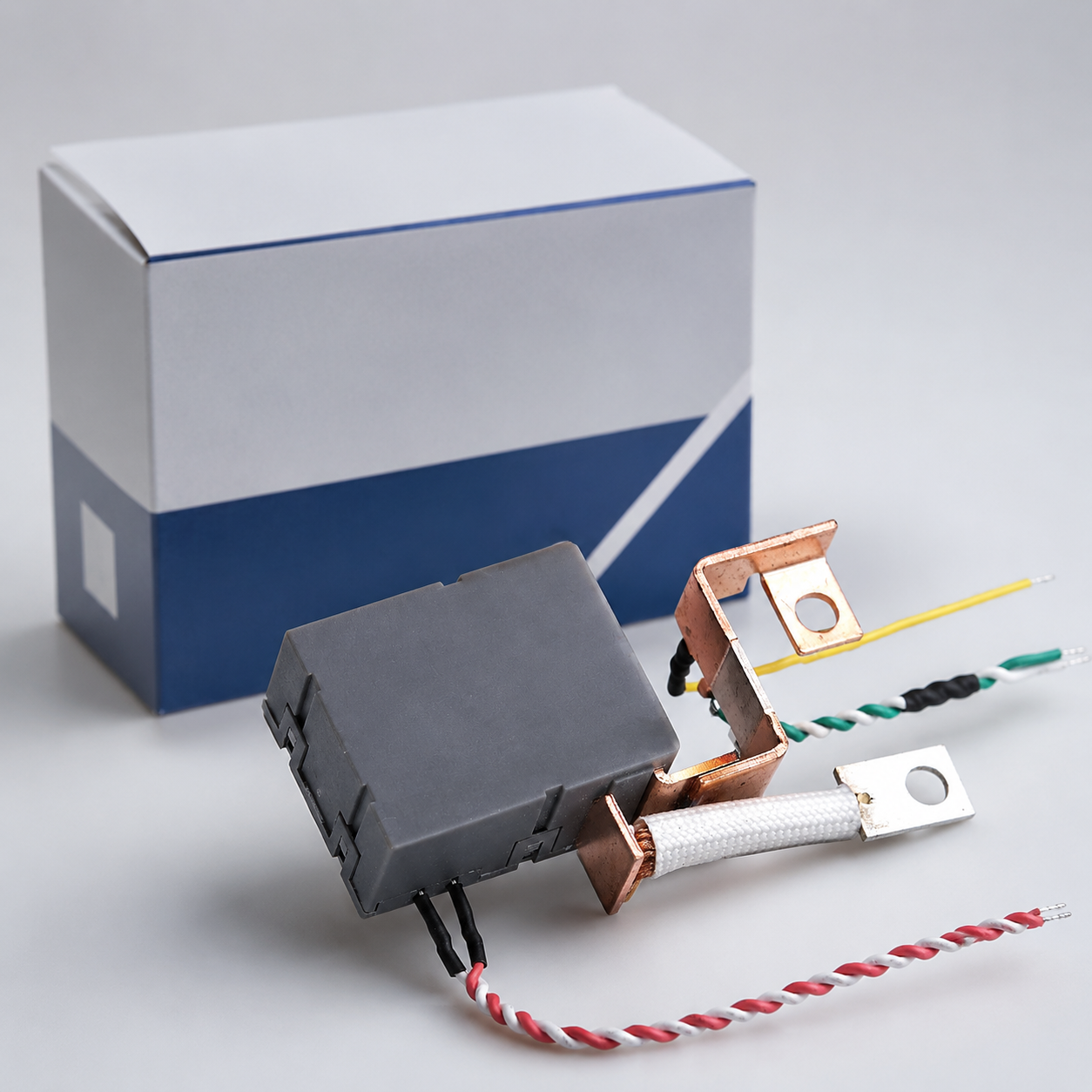

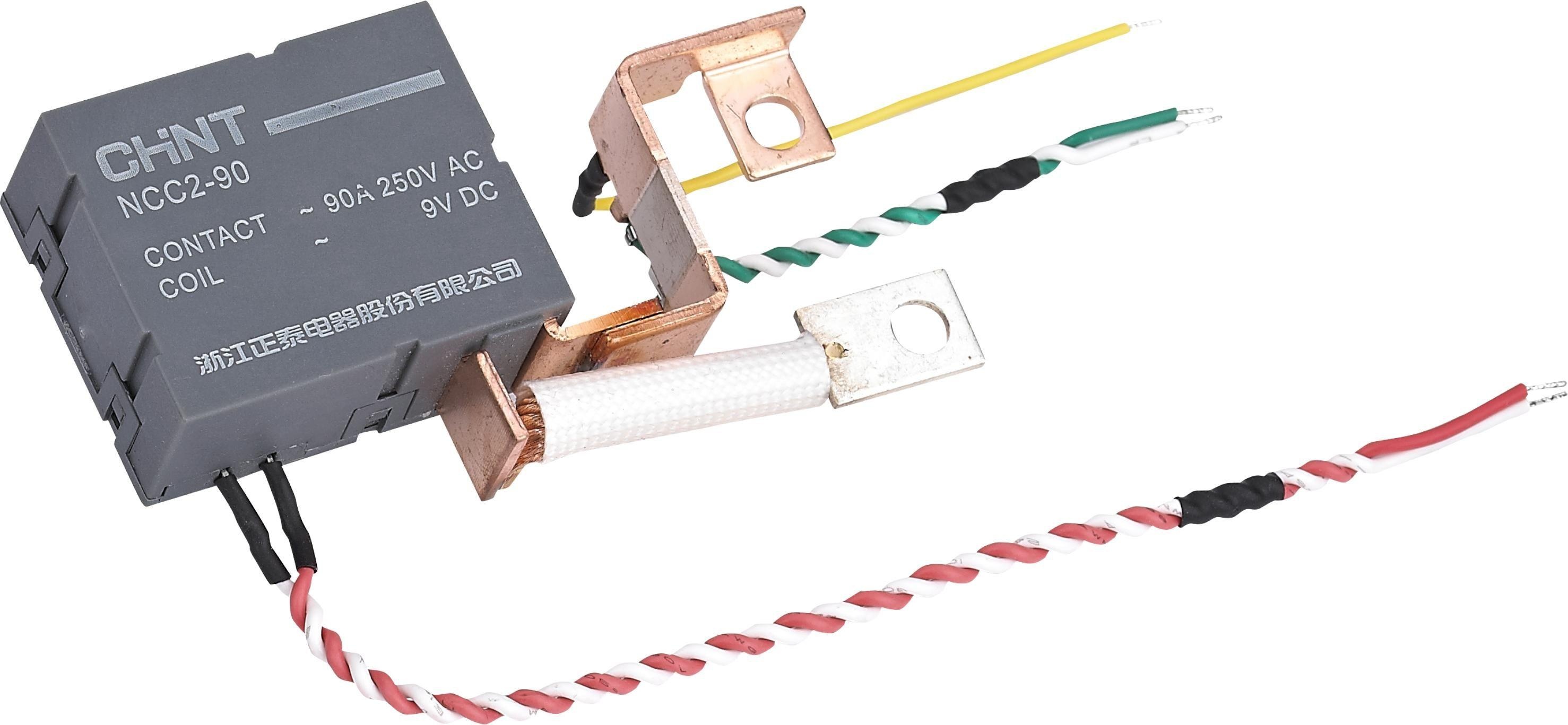

NCC2-90 Relay Magnetik Tahan

Kategori produk:: Relai Pengunci Magnetik
Kode produk:: P-570
Model:: NCC2-90

Fungsi dan penggunaan (skenario aplikasi)

Produk relay dan relay magnetik yang utama digunakan untuk bentuk sambungan 1H, 1D; arus switching sambungan dapat mencapai 90A; digunakan dalam remote control, pengukuran jarak jauh, komunikasi, kontrol otomatis, integrasi mekanik dan elektronik, serta perangkat elektronik tenaga, khususnya digunakan dalam meter listrik tipe elektronik

Kejutan saat inquiry

Sorotan produk

Dukungan Komunikasi Cerdas
Respons kontrol stabil
Kesesuaian Aplikasi Industri
Stabil dan dapat diandalkan
Integrasi sistem yang mudah

Model

NCC2-90

Minta Penawaran Chat WhatsApp

Parameter Utama Produk

KategoriPerangkat Perlindungan dan Otomatisasi RelayKategori KeduaRelay magnetik

Detail produk

Fungsi dan Penggunaan

1H, 1D bentuk kontak; arus switching kontak dapat mencapai 90A; digunakan dalam remote control, telemetry, komunikasi, kontrol otomatis, integrasi mekatronik, dan peralatan elektronik daya, terutama digunakan dalam meter listrik elektronik;

Parameter Rinci

Kategori Parameter	Item Parameter	Nilai Parameter
3.1 Parameter Kontak	Jenis Kontak	1H(A), 1D(B)
	Hambatan Kontak Awal	≤1mΩ
	Bahan Kontak	Paduan Perak
	Beban Kontak (Resistif)	60A/80A/90A 250VAC
	Tegangan Maksimum Pemutus	250VAC
	Arus Maksimum Pemutus	90A
	Daya Maksimum Pemutus	22500VA
	Umur Listrik (kali)	6×10³
	Umur Mekanik (kali)	1×10⁵
3.2 Parameter Kinerja dan Fitur		1000MΩ (500VDC)
	Tahan Tegangan Dielektrik	Antara kumparan kontak 4000VAC
		Antara kontak terbuka 1500VAC
	Waktu Aksi (di bawah suhu 23℃, tegangan nominal)	≤20ms
	Waktu Pelepasan (di bawah suhu 23℃, tegangan nominal)	≤20ms
	Getaran (stabil)	Percepatan puncak 150m/s², durasi pulsa 11ms
	Vibrasi	60Hz amplitudo tetap 0,075mm, 10-150Hz
	Jenis Pin Output	Cepat
	Ukuran Fisik (mm)	39×32×18 (badan produk)
3.3 Parameter Kumparan	Konsumsi Daya Nominal	Kumparan tunggal: 1,5W, kumparan ganda: 3W
	Tegangan Aksi	≤80% tegangan nominal
	Lebar Tegangan Impuls yang Direkomendasikan	(100~300)ms
3.4 Parameter Spesifikasi
	Tegangan Nominal VDC	Tegangan Aksi VDC (≤) Resistansi Kumparan Ω±10%
	5	4 2×8,3
	6	4,8 2×12
	9	7,2 2×27
	12	9,6 2×48
	24	19,2 2×192
	48	38,4 2×768
