Fungsi dan Penggunaan

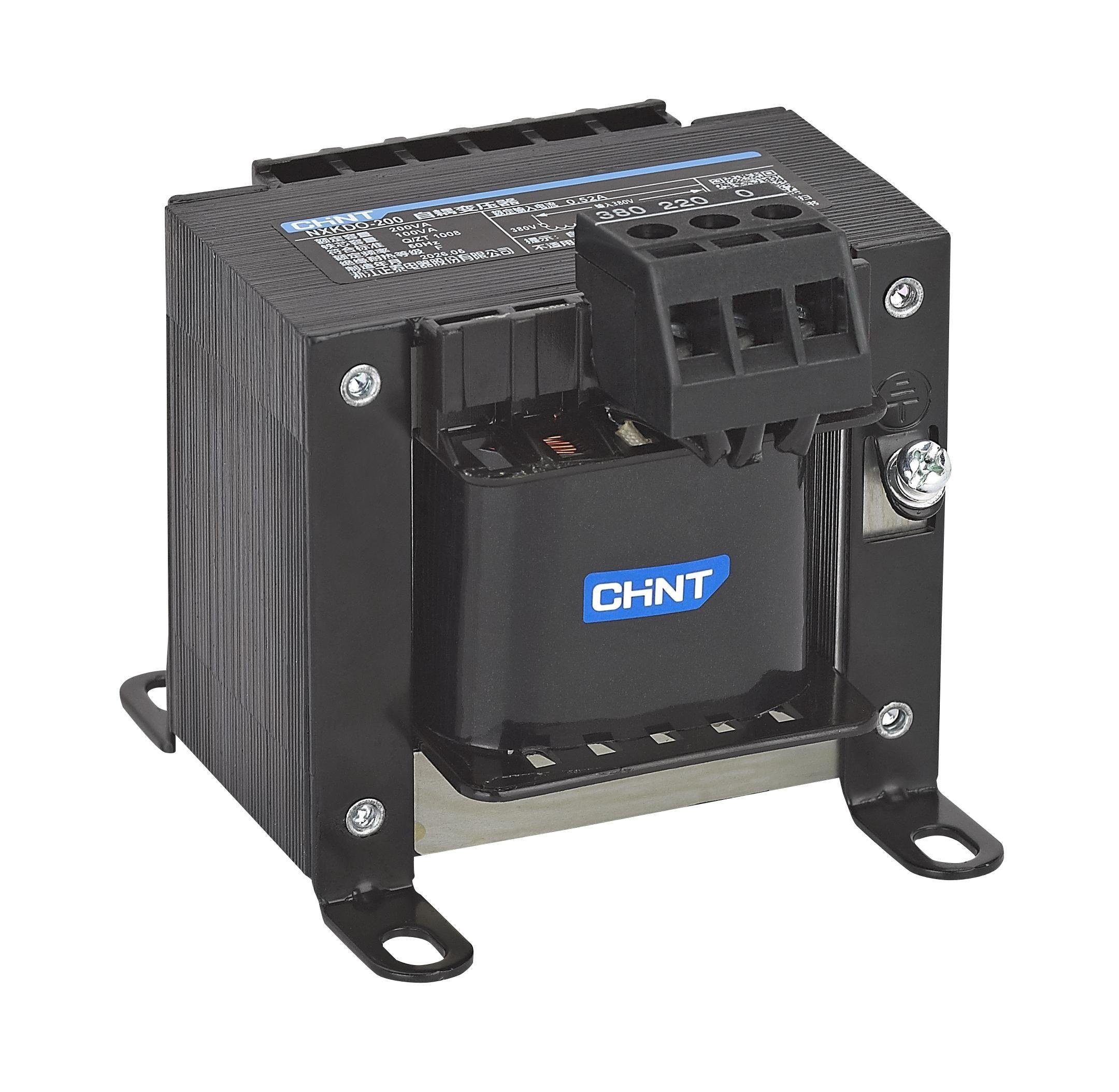

Transformator autotransformator seri NXKDO (selanjutnya disebut transformator) digunakan dalam sirkuit kontrol listrik dengan tegangan sumber nominal tidak melebihi 690V, pada frekuensi arus bolak-balik 50Hz (atau 60Hz), sebagai transformator perangkat tanpa persyaratan isolasi listrik.
Deskripsi Rinci
Parameter:
Tegangan masuk nominal: ≤690V
Kenaikan suhu: ≤100K
Efisiensi: ≥80%
Keunggulan/Fungsi Inti:
01 Aman dan andal

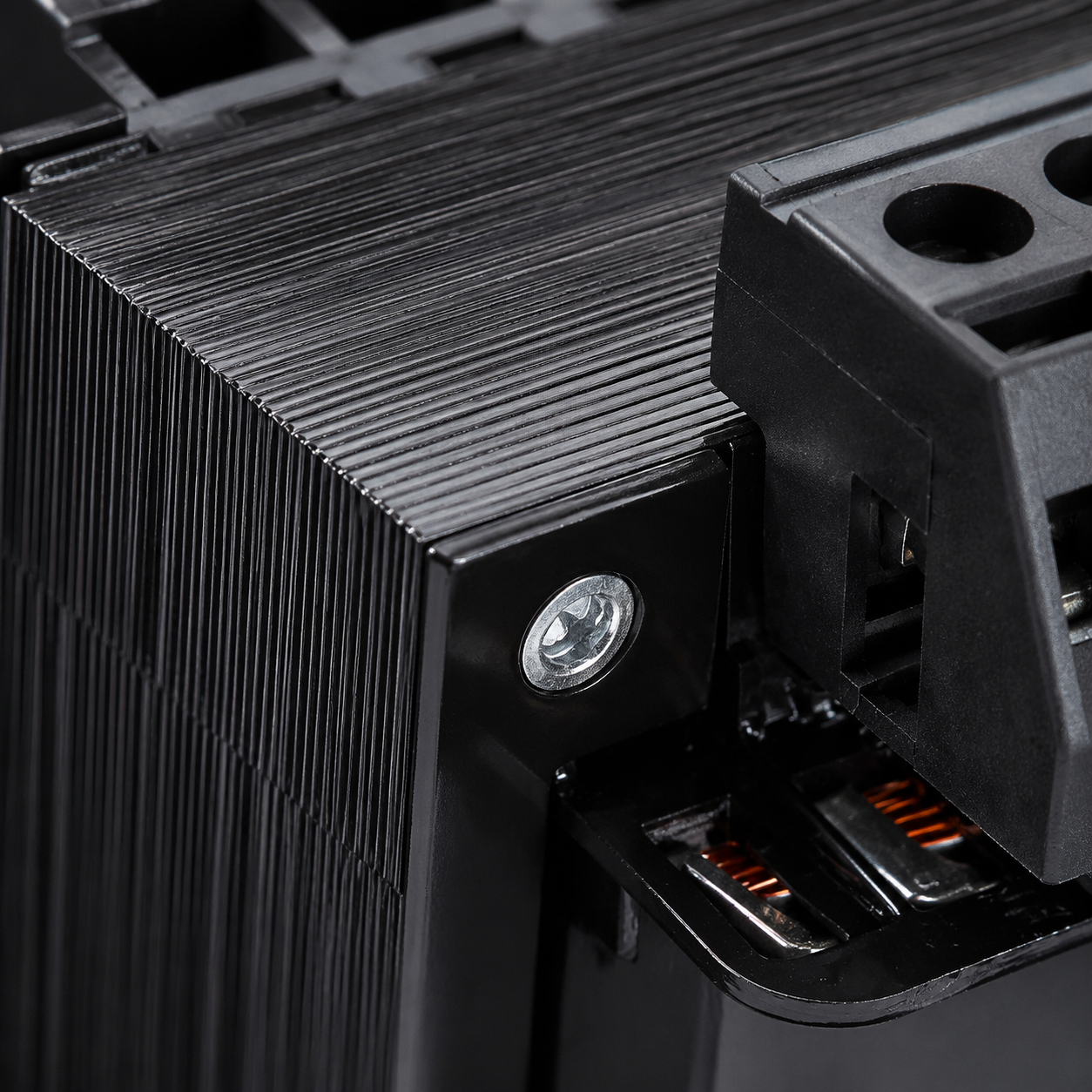

Windings kumparan dilapisi dengan pelapisan isolasi vakum, sehingga kekuatan isolasi dan kekuatan mekanik tinggi

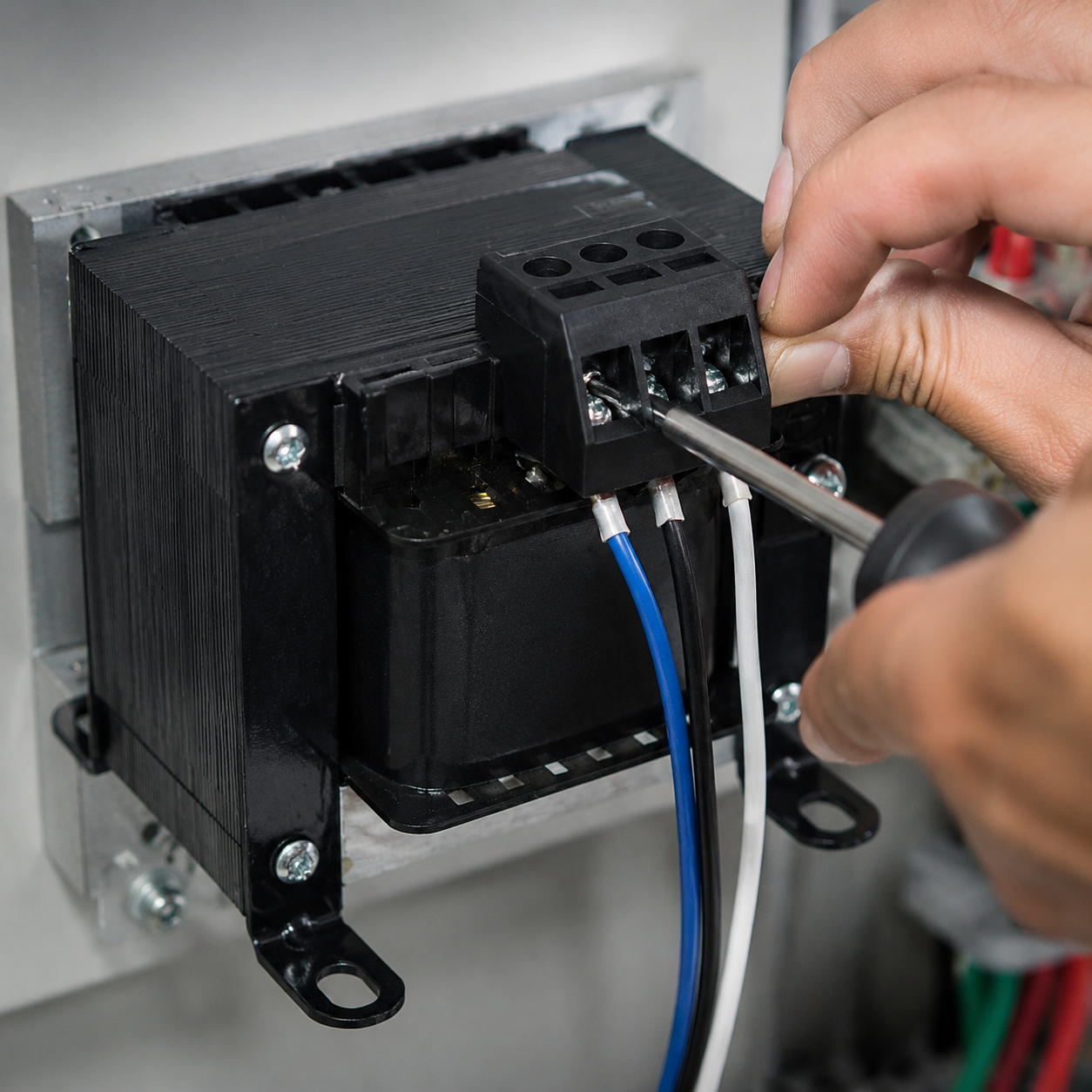

Menggunakan terminal koneksi pelindung, jarak udara dan jarak luncur listrik baik, dapat bekerja stabil bahkan dalam lingkungan penggunaan yang keras
02 Hemat energi hijau
Kehilangan beban rendah, efisiensi konversi produk tinggi
Parameter Rinci
| Kategori Parameter | Parameter | Nilai Parameter |
|---|
| Kapasitas nominal (VA) | 25~500 |
| Hubungan antara kapasitas inti dan kapasitas nominal (kapasitas output nominal): | |
| | $P_{c} = \frac{V_{max}-V_{min}}{V_{max}} \times P_{r}$ |
| | PC- Kapasitas inti (VA) |
| | Pr- Kapasitas nominal (VA) |
| | Vmax- Nilai maksimum tegangan sumber nominal atau tegangan output nominal |
| | Vmin- Nilai minimum tegangan sumber nominal atau tegangan output nominal |
| Frekuensi nominal (Hz) | 50/60 |
| Tegangan sumber nominal (V) | 220, 380, 415, 440, 480, 690 |
| Tegangan output nominal (V) | 110, 220, 380 |
| Kelas ketahanan isolasi panas | F |
| Catatan: | tegangan yang tidak tercantum dalam tabel ditentukan melalui kesepakatan antara pengguna dan pabrik pembuat. | |
