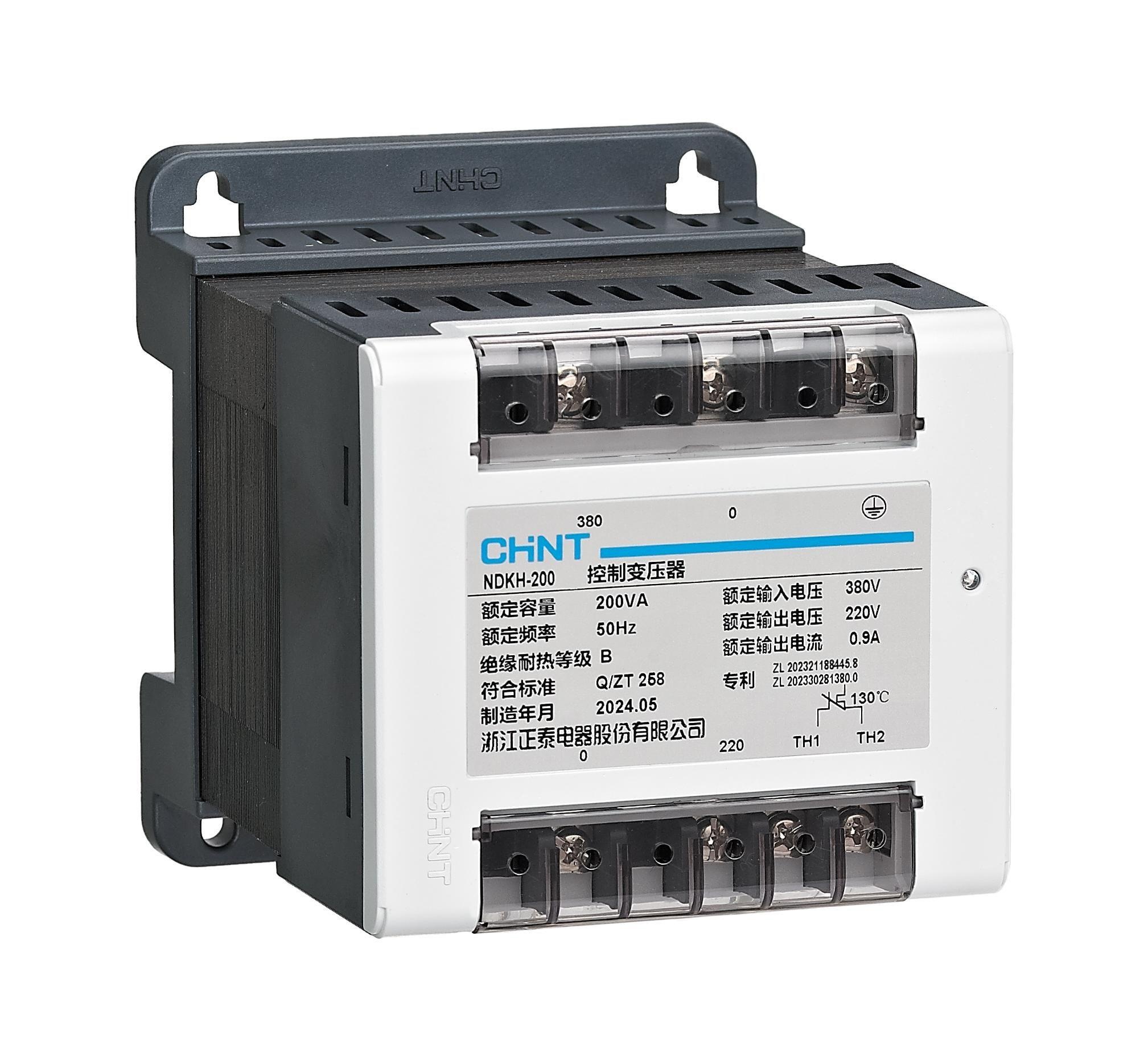

Fungsi dan Penggunaan
Transformator kontrol NDKH series digunakan pada sirkuit listrik arus bolak balik dengan frekuensi 50Hz/60Hz, tegangan sumber nominal 690V atau di bawahnya, sebagai sumber daya kontrol mesin perkakas dan peralatan mesin, penerangan kerja, sumber daya perangkat elektronik, dan lampu sinyal.
Penjelasan Detail
Parameter:
Tegangan input nominal (V): 220, 380
Tegangan output nominal (V): 24, 36, 110, 127, 220, 380
Effisiensi: ≥80%
Jenis pemasangan: pemasangan pada rel, pemasangan tetap
Suhu lingkungan penggunaan: -20℃~+50℃
Keunggulan/Fungsi Inti:
01 Aman dan Handal

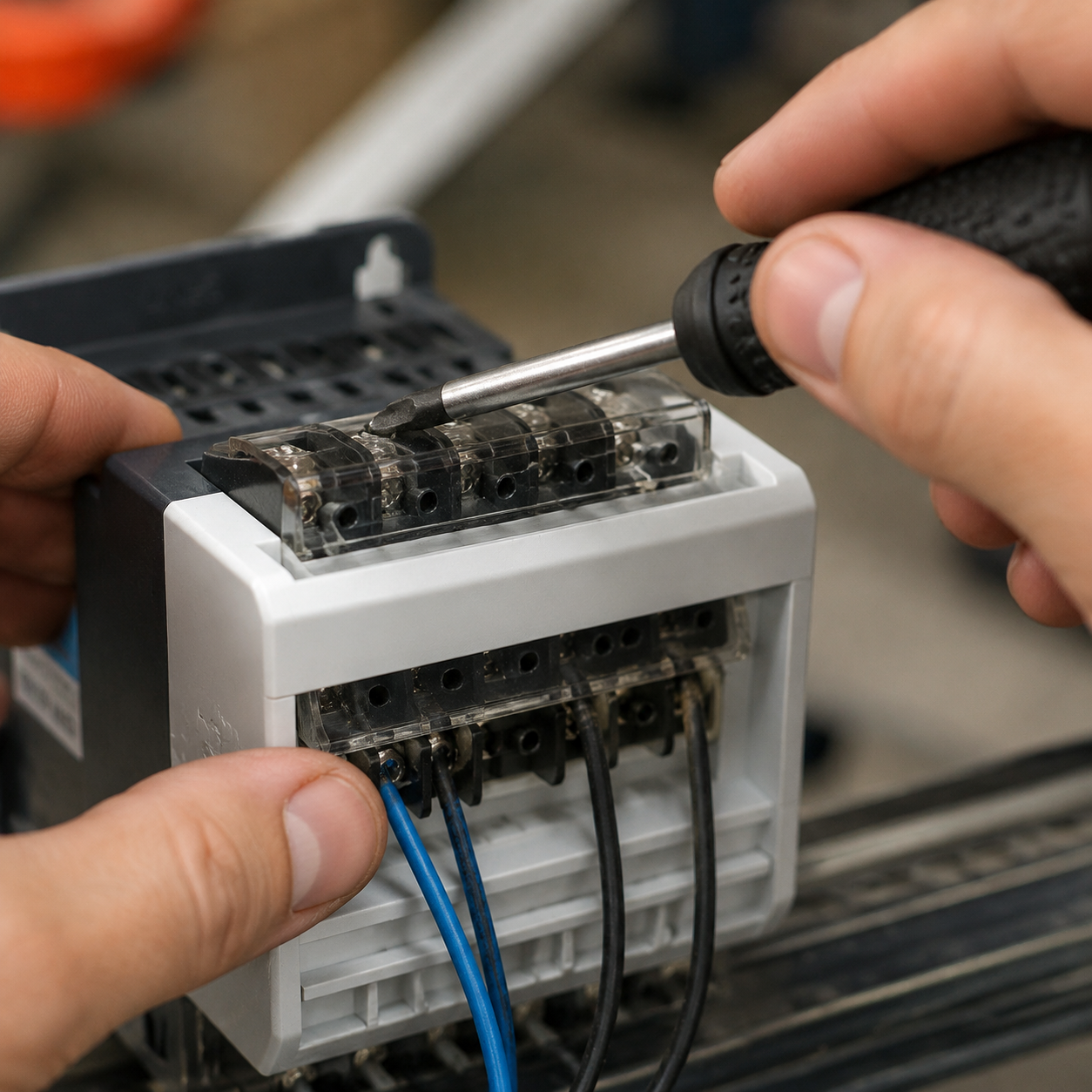

Terminal kabel yang terintegrasi, setelah kabel terhubung, terminal tidak akan bergerak dan merusak kabel
Kekuatan dan ketahanan gantung pemasangan tinggi, isolasi antara produk dan peralatan luar baik
Terminal kabel input dan output dilengkapi pelindung, mencegah bagian yang terhubung listrik terkena kontak eksternal
02 Kinerja Unggul
Mampu beroperasi stabil pada 1 kali arus nominal, dapat menahan 1,1 kali arus nominal
Jika suhu meningkat terlalu tinggi karena beban, fungsi perlindungan suhu berlebih akan aktif secara otomatis

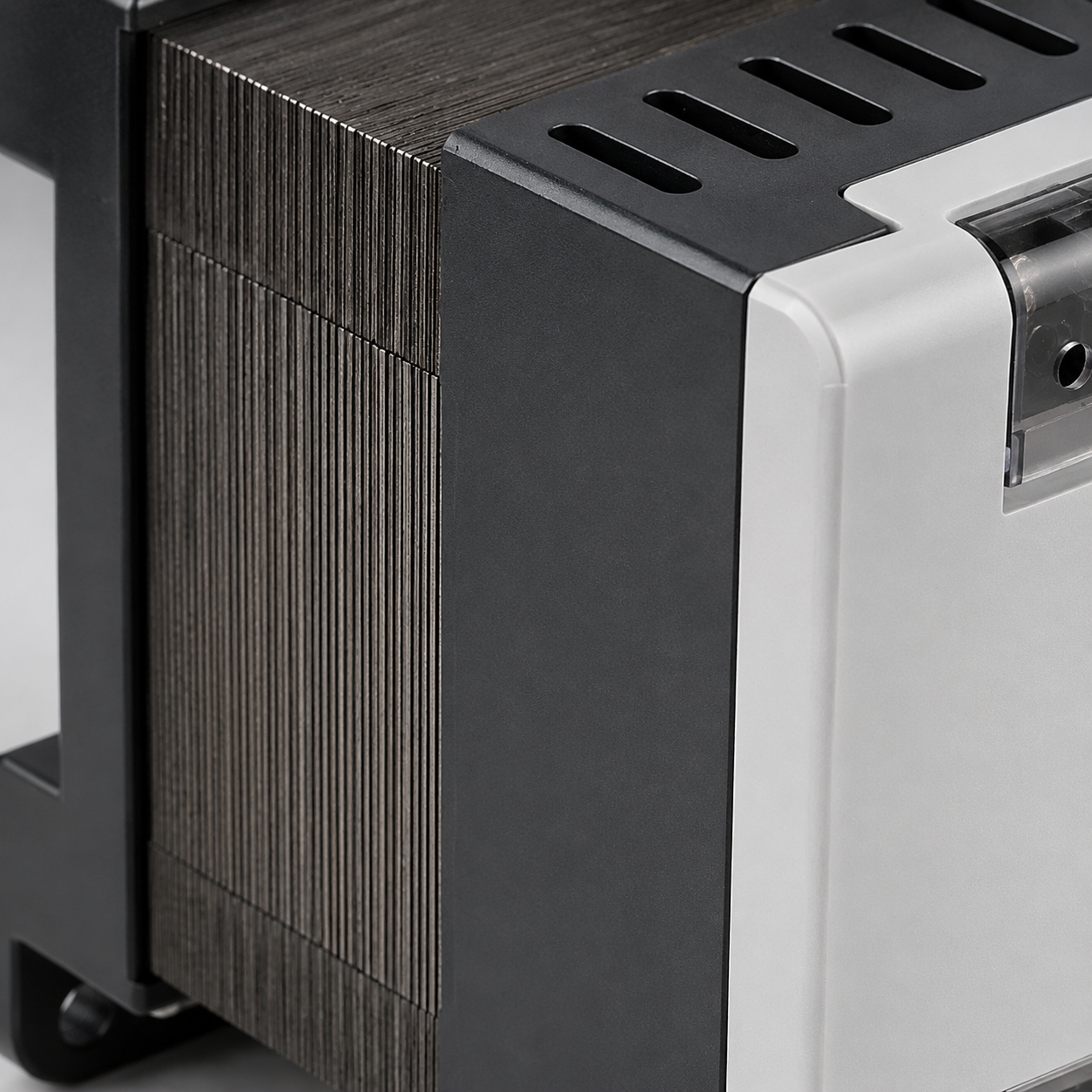

Windings kumparan dilakukan perendaman cat insulasi vakum, sehingga kekuatan insulasi dan kekuatan mekanis tinggi
03 Aplikasi Fleksibel
Lampu indikator kerja, keadaan kerja produk jelas terlihat

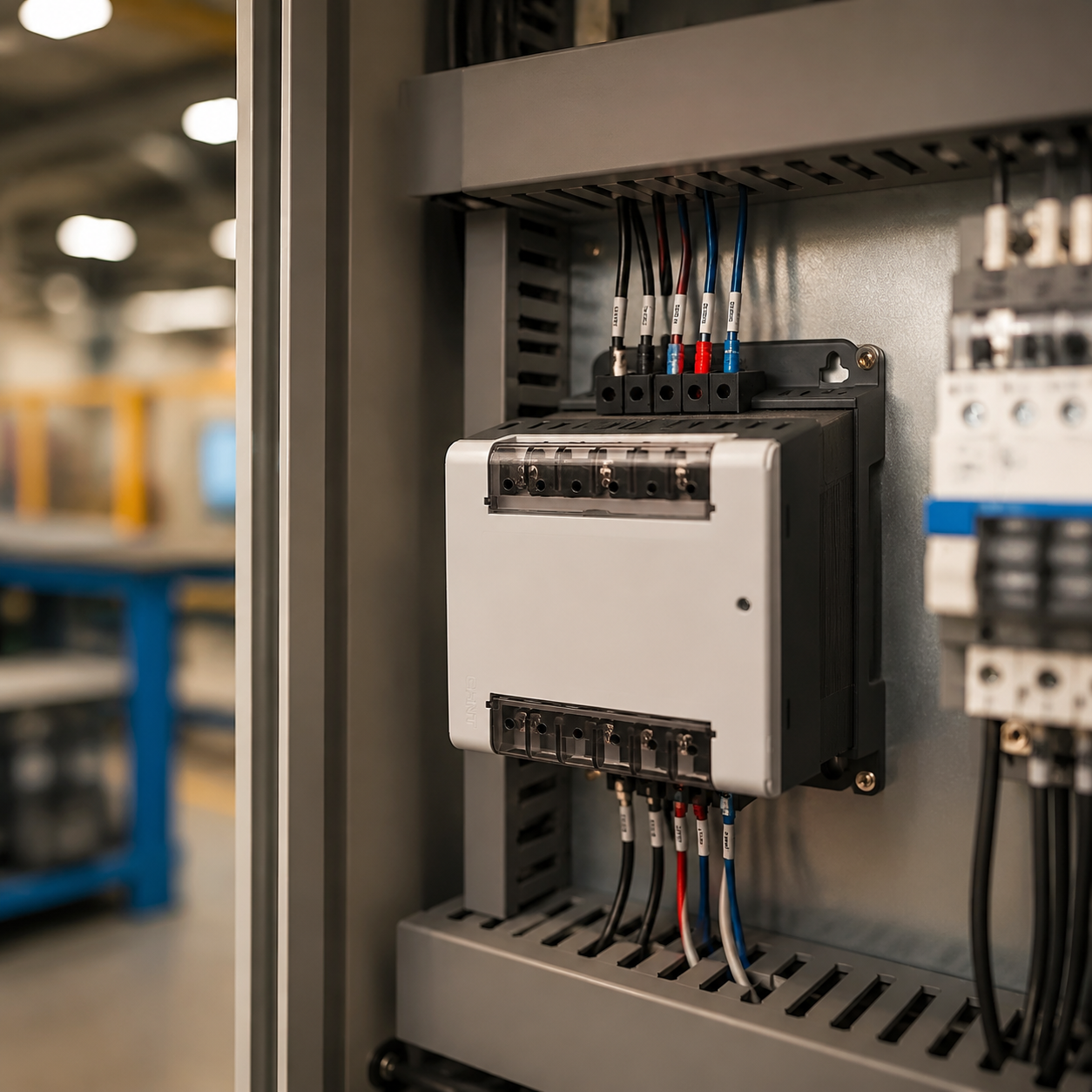

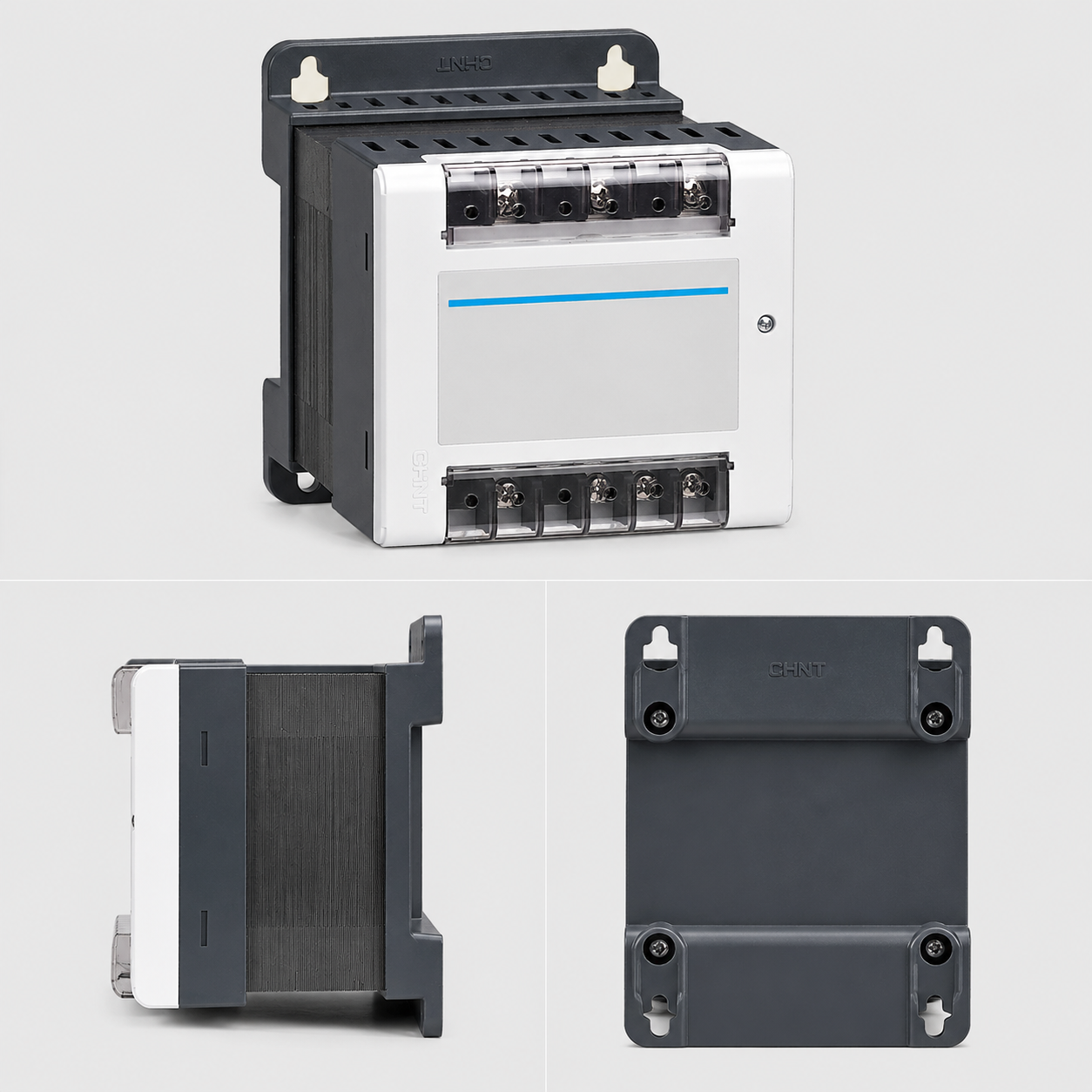

Pilihan pemasangan pada rel atau pemasangan tetap, mudah dipasang dan digunakan
Parameter Detail
| Kategori Parameter | Item Parameter | Nilai Parameter |
|---|
| Kondisi Kerja Normal dan Kondisi Pemasangan | Suhu udara sekitar maksimum | 40℃ |
| Suhu udara sekitar minimum | -5℃ |
| Kelembapan relatif maksimum saat suhu tertinggi | 50% |
| Nilai kelembapan relatif minimum saat suhu rendah | Contohnya 90% pada 20℃ |
| Kondisi udara lingkungan | Tidak mengandung gas korosif logam atau bahan lain yang merusak isolasi, atau debu; juga tidak boleh terkena air, hujan, atau salju |
| Cara pemasangan transformator | Pemasangan horizontal atau vertikal tetap, dapat juga dipasang bersama dasar pemasangan dengan rel TH35-7,5 |
| Kondisi tempat pemasangan | Tidak ada getaran dan benturan, ketinggian lokasi pemasangan tidak melebihi 2000m |
| Konten harmonisa tegangan sumber daya maksimum | 5% |
| Konten harmonisa genap maksimum | 1% |
| Konten harmonisa arus total dalam arus beban maksimum | 5% |
