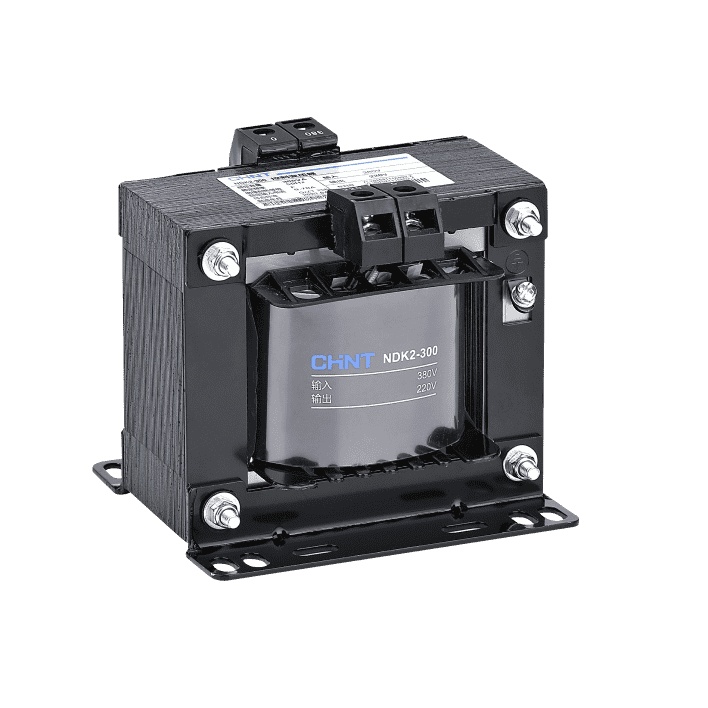

Fungsi dan Penggunaan
Transformator kontrol NDK2 series digunakan dalam sirkuit listrik arus bolak-balik dengan frekuensi 50Hz dan tegangan sumber nominal 500V atau di bawahnya, sebagai sumber daya kontrol, sumber daya penerangan, dan sumber daya sinyal untuk mesin perkakas, sistem kontrol otomasi industri, peralatan daya, peralatan mekanis dan elektrik.
Deskripsi Detail
Parameter:
Tegangan masuk nominal: ≤690V
Kenaikan suhu: ≤100K
Efisiensi: ≥80%
Keunggulan/Fungsi Inti:
01 Aman dan andal

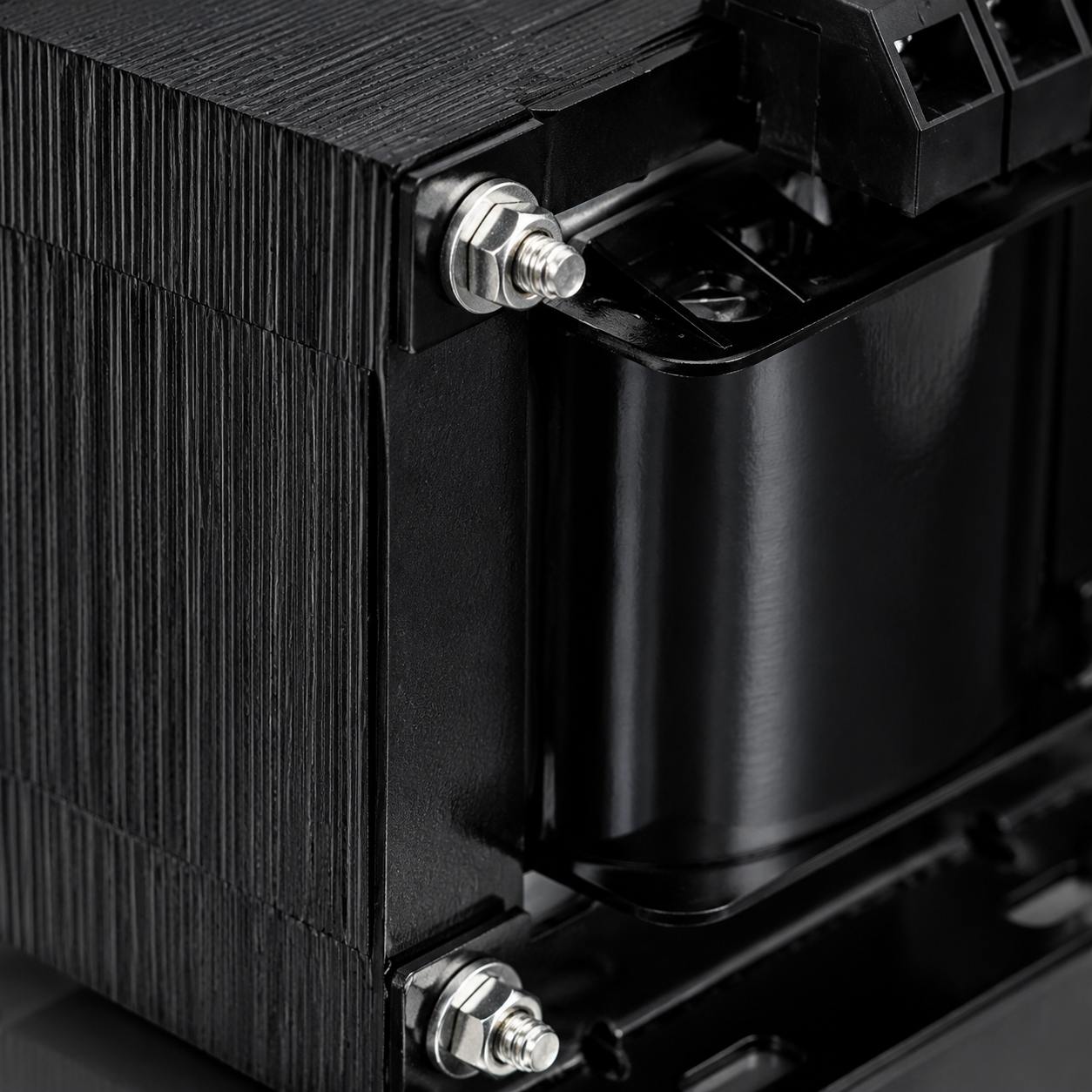

Windings kumparan dilapisi cat isolasi vakum, kekuatan isolasi dan kekuatan mekanik tinggi
Menggunakan terminal penghubung pelindung, jarak sela listrik dan jarak luncur listrik baik, cocok untuk lingkungan penggunaan dengan ketinggian tinggi dan udara yang tipis
02 Aplikasi fleksibel

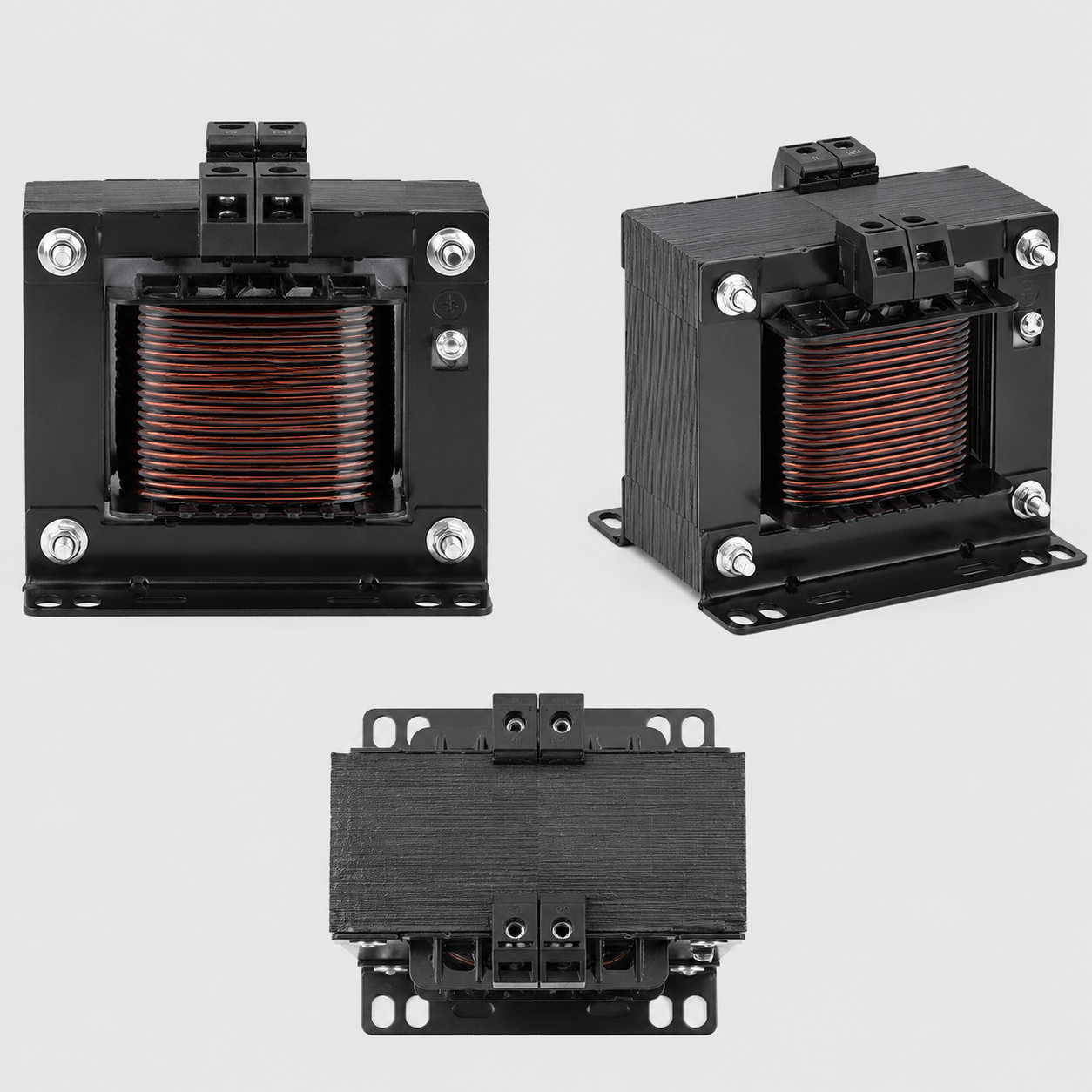

Menggunakan kumparan kawat tembaga penuh, ukuran lebih kecil, dan pemasangan dengan banyak lubang di bagian bawah
Parameter Detail
| Kategori Parameter | Parameter | Nilai Parameter |
|---|
| Kondisi kerja normal dan kondisi pemasangan | Suhu udara sekitar maksimum | 40℃ |
| Suhu udara sekitar minimum | -5℃ |
| Kelembapan relatif maksimum saat suhu 40℃ | 50% |
| Pada suhu yang lebih rendah, kelembapan relatif dapat lebih tinggi, misalnya pada 20℃ | 90% |
| Untuk perubahan suhu yang sesekali menyebabkan embun, harus diambil tindakan khusus | Tindakan khusus |
| Lingkungan pemasangan harus memiliki sirkulasi udara yang baik, tidak tercemar, tidak ada gas korosif, debu, media mudah meledak, benda mudah terbakar dan gas mudah terbakar; memiliki langkah perlindungan hujan, air, salju serta tidak ada uap air | Sirkulasi udara baik, tidak tercemar, tidak ada gas korosif, debu, mudah meledak, mudah terbakar, perlindungan hujan, air, salju, dan tidak ada uap air |
| Transformator dapat dipasang secara horizontal atau vertikal, tempat pemasangan tidak bergetar dan tidak ada getaran, ketinggian lokasi pemasangan tidak melebihi | 2000m |
| Bentuk gelombang tegangan input adalah sinusoidal, jumlah harmonisa total tegangan input tidak lebih dari | 5% |
| Jumlah harmonisa genap tidak lebih dari | 1% |
| Jumlah harmonisa total arus beban tidak lebih dari | 5% |
