Fungsi dan Penggunaan

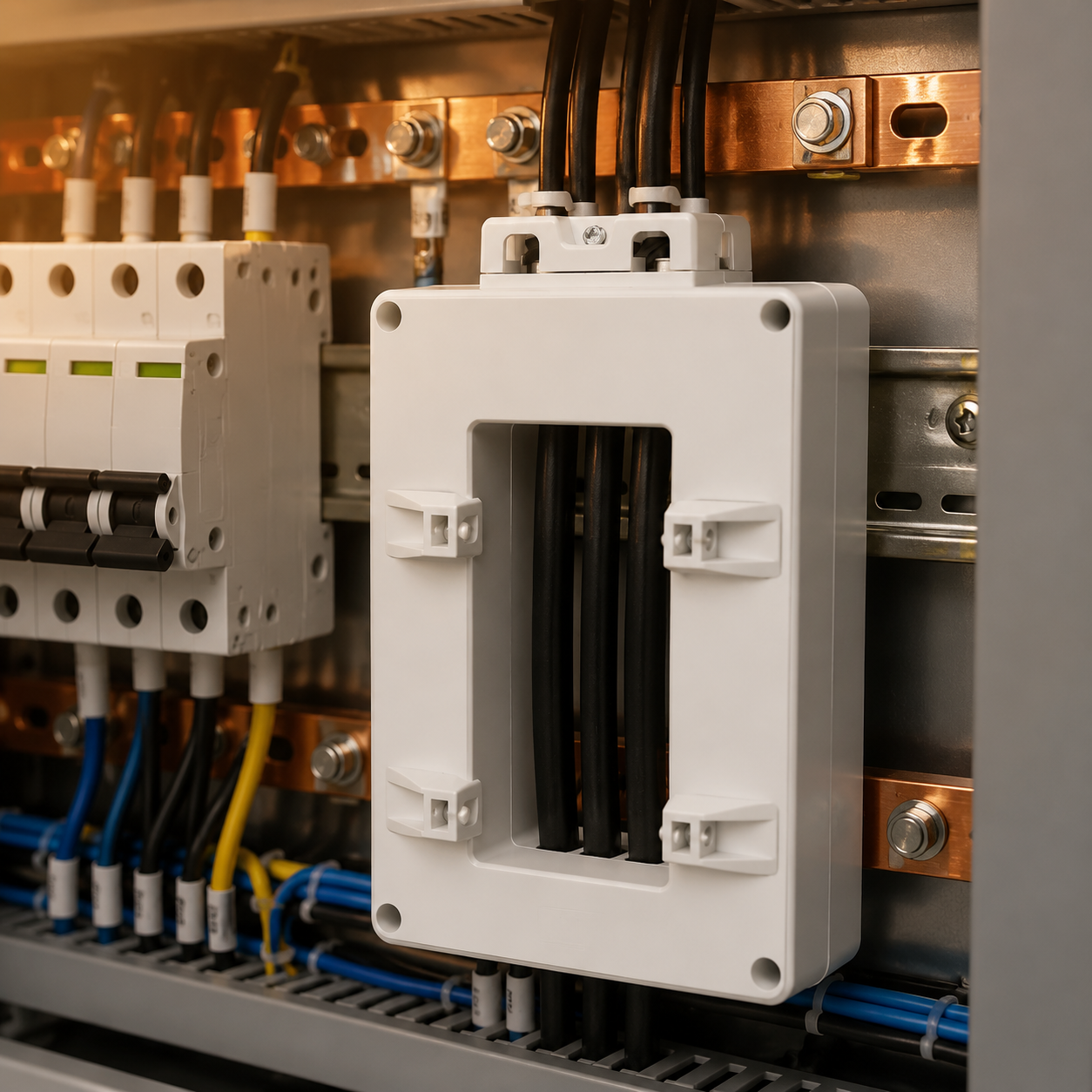

Transformator Arus NXLH-11II cocok digunakan di dalam ruangan, dengan tegangan maksimum perangkat 1,2kV, daya beban faktor daya 0,8, dan frekuensi nominal 50Hz dalam rangkaian arus bolak-balik untuk pengukuran atau pengukuran arus dan energi. Dengan cara pemasangan menggunakan pelat bimetal, transformator arus memiliki celah di tengahnya yang dapat dilewati oleh pelat bimetal.
Penjelasan Lengkap
Parameter:
Tegangan nominal: 1kV
Kelas akurasi: 1, 0,5, 0,5S, 0,2, 0,2S
Tingkat isolasi: Tahan tegangan frekuensi daya 3kV
Altitude: ≤1000m
Keunggulan/Fungsi Inti:
01 Aman dan andal
Menggunakan bahan PC tahan api, suhu deformasi termal mencapai 120°C, tingkat ketahanan panas isolasi bisa mencapai kelas B
02 Kinerja luar biasa
Menyeluruh dari kelas 0,5 dan 0,2, memberikan pengukuran yang lebih akurat bagi pelanggan
03 Fleksibel

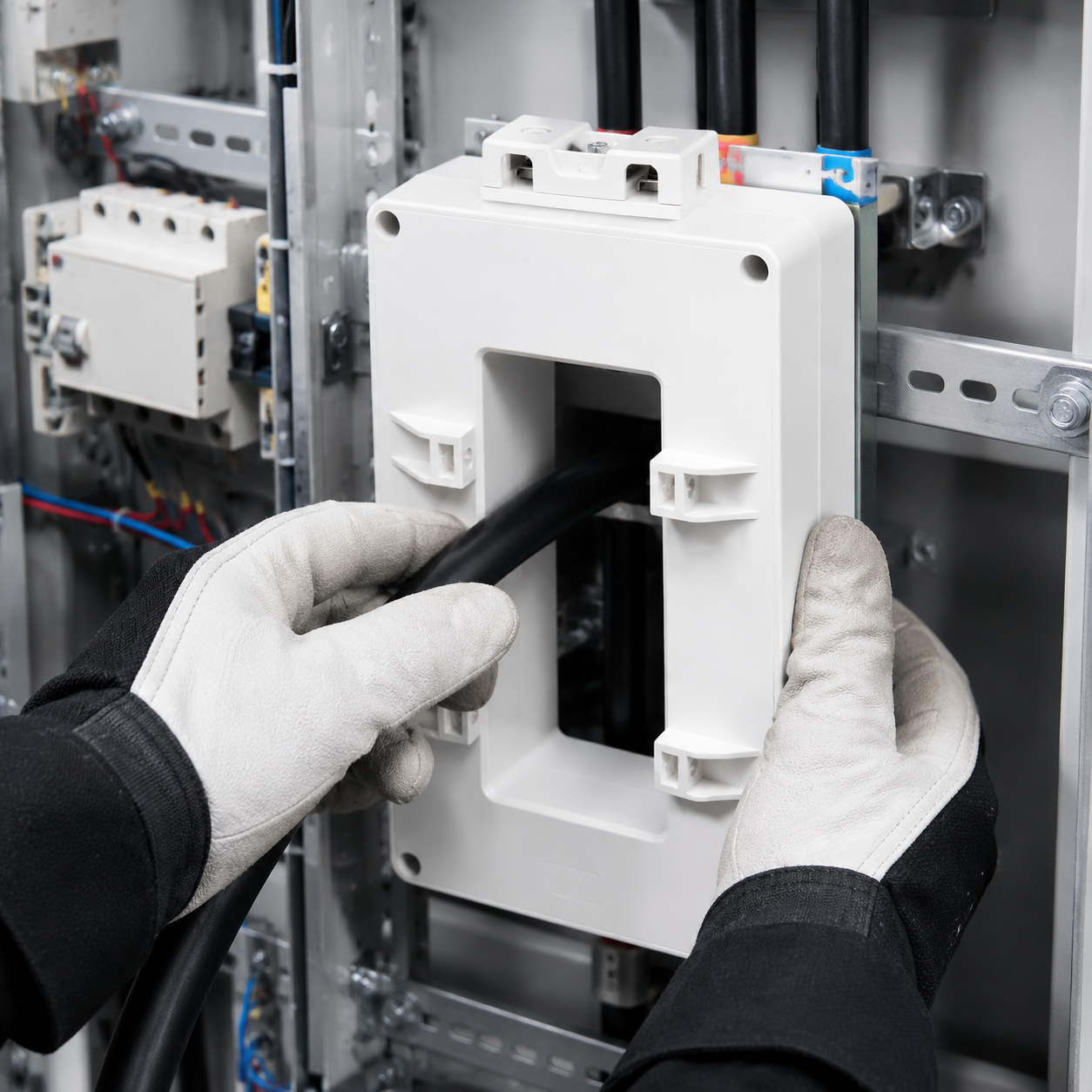

Menyediakan cara pemasangan pelat bimetal. Pemasangan vertikal, ukuran kecil cocok untuk berbagai kotak izin
Parameter Detail
| Kategori Parameter | Item Parameter | Nilai Parameter |
|---|
| Nama Produk | NXLH-160 III | |
| Nama Cangkang | 60 III | |
| Rasio Arus A | 400/5 | 5 |
| 500/5 | 5 |
| 600/5 | 5 |
| 750/5 | 5 |
| 800/5 | 5 |
| 1000/5 | 10 |
| 1200/5 | 10 |
| 1500/5 | 20 |
| 2000/5 | 20 |
| Daya Keluaran Nominal (VA) | Kelas 0,5 | |
| Kelas 0,2 | |
| Jumlah Lilitan Berongga | | 1 |
| Dimensi Eksternal dan Pemasangan | | |
| Nama Produk | NXLH-180 III | |
| Nama Cangkang | 80 III | |
| Rasio Arus A | 800/5 | 5 |
| 1000/5 | 10 |
| 1200/5 | 10 |
| 1500/5 | 20 |
| 2000/5 | 20 |
| 2500/5 | 20 |
| Daya Keluaran Nominal (VA) | Kelas 0,5 | |
| Kelas 0,2 | |
| Jumlah Lilitan Berongga | | 1 |
| Dimensi Eksternal dan Pemasangan | | |
| Nama Produk | NXLH-1100 III | |
| Nama Cangkang | 100 III | |
| Rasio Arus A | 800/5 | 5 |
| 1000/5 | 10 |
| 1200/5 | 10 |
| 1500/5 | 20 |
| 2000/5 | 20 |
| 2500/5 | 20 |
| 3000/5 | 20 |
| Daya Keluaran Nominal (VA) | Kelas 0,5 | |
| Kelas 0,2 | |
| Jumlah Lilitan Berongga | | 1 |
| Dimensi Eksternal dan Pemasangan | | |
| Nama Produk | NXLH-1130 III | |
| Nama Cangkang | 130 III | |
| Rasio Arus A | 800/5 | 5 |
| 1000/5 | 10 |
| 1200/5 | 10 |
| 1500/5 | 20 |
| 2000/5 | 20 |
| 2500/5 | 20 |
| 3000/5 | 20 |
| 4000/5 | 20 |
| Daya Keluaran Nominal (VA) | Kelas 0,5 | |
| Kelas 0,2 | |
| Jumlah Lilitan Berongga | | 1 |
| Dimensi Eksternal dan Pemasangan | | |
