Transformer Arus NXLH-1

Kategori produk:: Transformator Arus (CT)
Kode produk:: P-598
Model:

Fungsi dan penggunaan (skenario aplikasi)

Produk peralatan listrik dan transformator arus utamanya digunakan untuk transformator arus seri NXLH-1 yang digunakan di dalam ruangan, tegangan nominalnya adalah 1kV atau lebih rendah, frekuensi nominalnya adalah 50Hz dalam sirkuit listrik bolak-balik untuk pengukuran atau pengukuran arus dan energi listrik. Dapat menggunakan busbar, papan dasar atau D

Kejutan saat inquiry

Sorotan produk

Pemasangan dan perawatan yang mudah
Pengadaptasian Adegan Energi Baru
Pengukuran dan pemantauan yang akurat
Kesesuaian Aplikasi Industri
Stabil dan dapat diandalkan

Model

Minta Penawaran Chat WhatsApp

Parameter Utama Produk

KategoriTransformatorKategori KeduaTransformator arus

ParameterTegangan nominal: 1kV; Tingkat akurasi: 1, 0,5, 0,5S, 0,2, 0,2S; Tingkat isolasi: Tahan tegangan frekuensi daya 3kV; Ketinggian: ≤1000mKeunggulan/Fitur Inti01 Aman dan andal; desain anti pencurian listrik, dapat mengamati kondisi kabel sekunder; tegangan kerja nominal ditingkatkan menjadi 1000V, dapat digunakan pada aplikasi dengan tegangan lebih tinggi seperti fotovoltaik dan angin; produk menggunakan bahan PC tahan api, tingkat isolasi dan ketahanan panas dapat mencapai kelas B; 02 Aplikasi fleksibel; produk dapat dipasang dengan dasar papan, instalasi busbar, atau rail, instalasi yang mudah; bagian atas produk ditambahkan rasio arus, rasio jelas terlihat

Detail produk

Fungsi dan Penggunaan

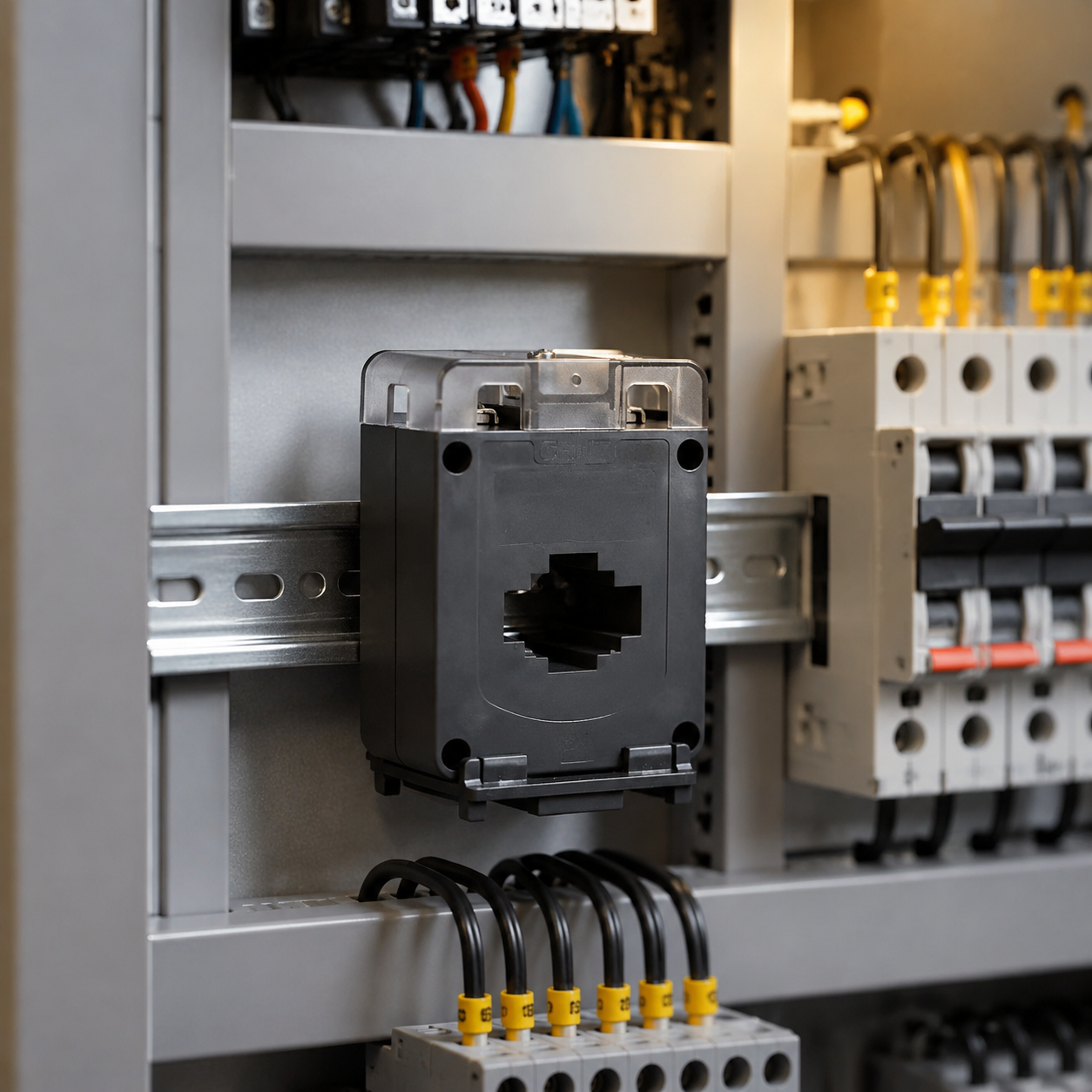

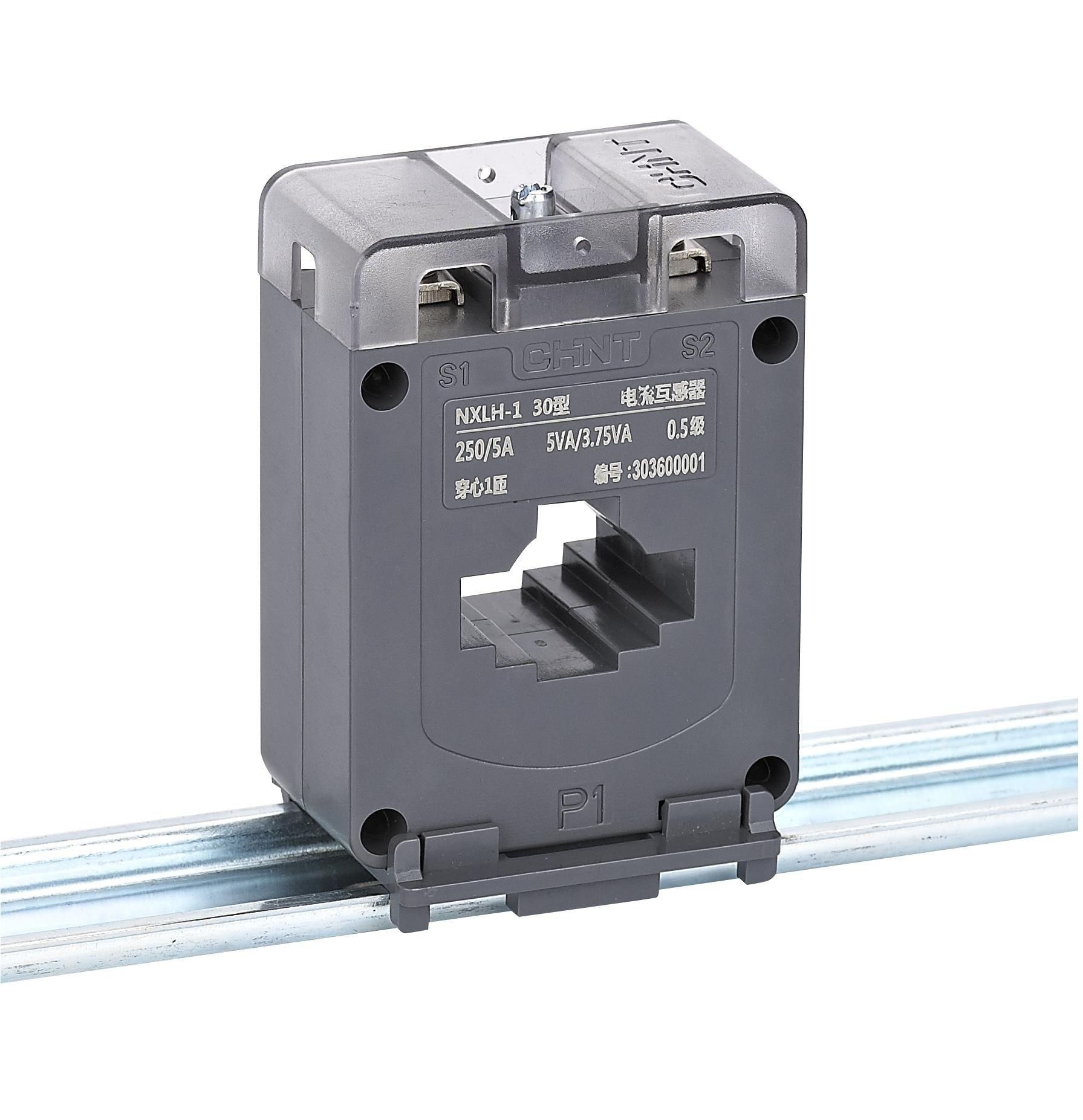

Transformator Arus NXLH-1 cocok untuk penggunaan di dalam ruangan, dengan tegangan nominal 1kV atau lebih rendah, frekuensi nominal 50Hz dalam sirkuit arus bolak-balik untuk pengukuran atau pencatatan arus dan energi listrik. Dapat dipasang dengan cara papan induk, dasar papan atau rel DIN, transformator memiliki celah di tengah yang dapat digunakan untuk melewati papan induk tunggal atau kabel.

Penjelasan Rinci

Parameter:
Tegangan Nominal: 1kV
Kelas Akurasi: 1, 0,5, 0,5S, 0,2, 0,2S
Kemampuan Isolasi: Tahan tegangan frekuensi daya 3kV
Ketinggian: ≤1000m

Keunggulan/Fungsi Inti:
01 Aman dan andal
Desain anti pencurian listrik, memungkinkan pengamatan kondisi koneksi sekunder

Tegangan kerja nominal ditingkatkan menjadi 1000V, dapat digunakan dalam aplikasi tegangan yang lebih tinggi seperti fotovoltaik dan angin

Produk menggunakan bahan PC tahan api, tingkat isolasi dan ketahanan panas dapat mencapai kelas B

02 Aplikasi Fleksibel

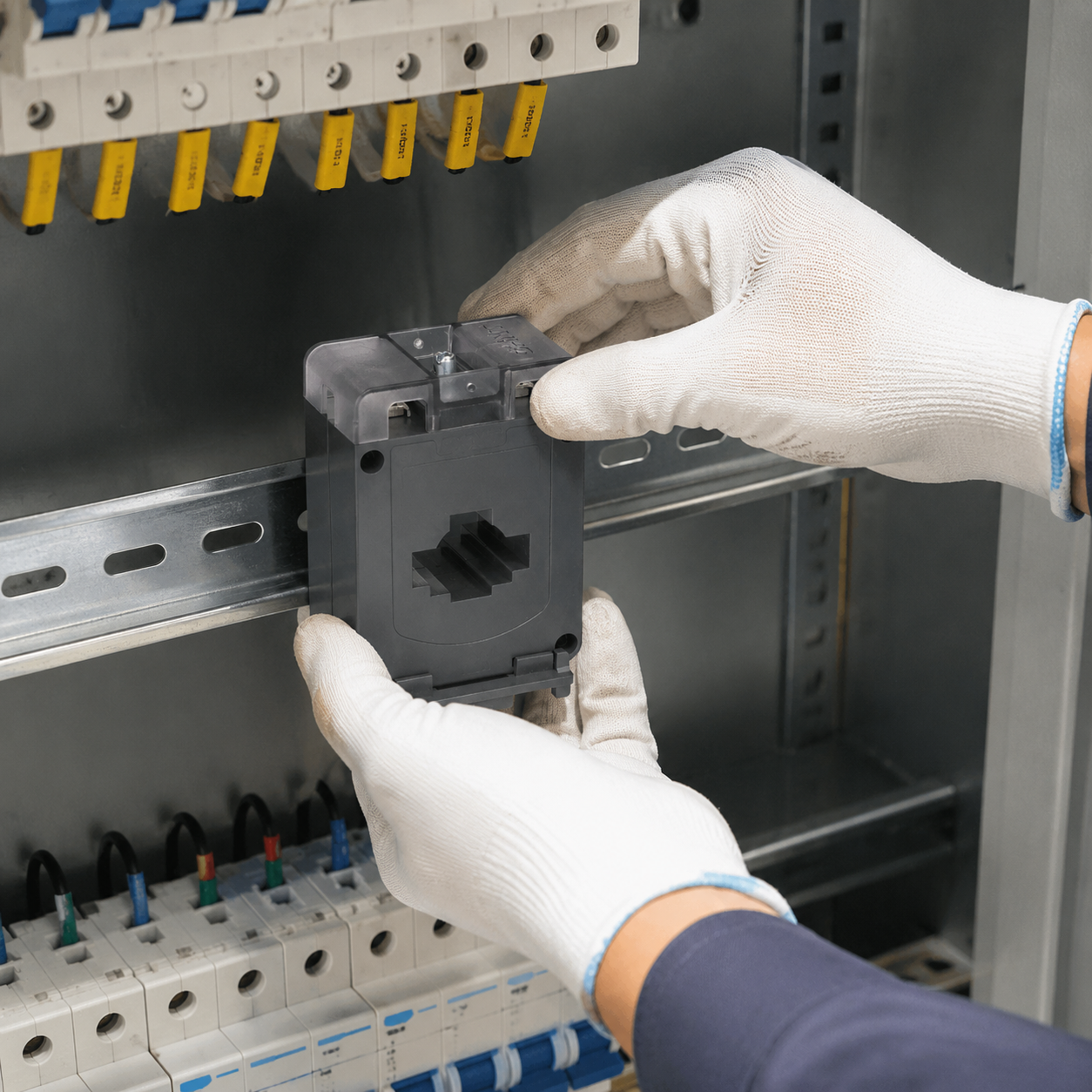

Produk dapat dipasang dengan cara dasar papan, papan induk, atau rel, mudah dipasang

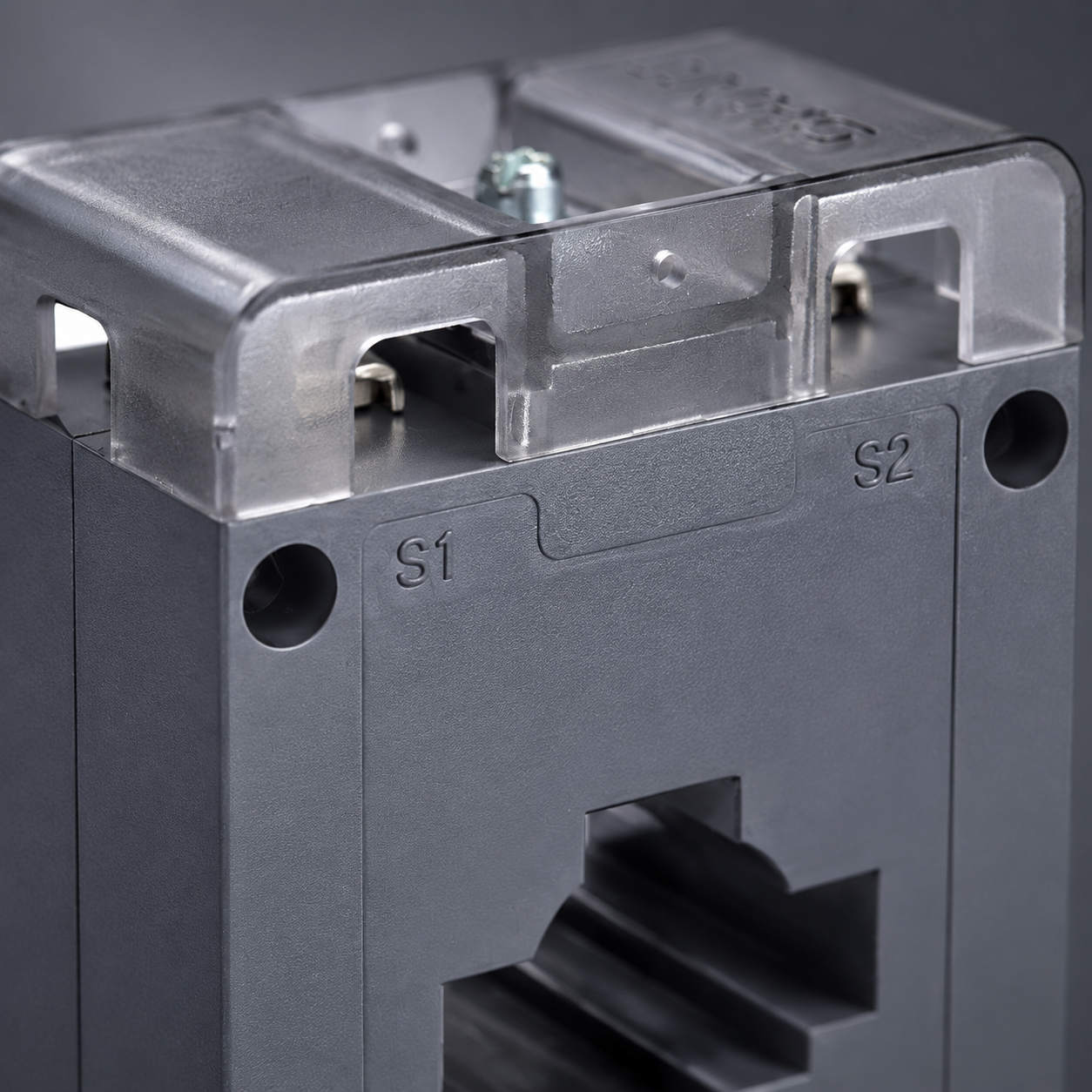

Bagian atas produk ditambahkan rasio arus, rasio arus terlihat jelas

Detail Parameter

Tabel Parameter 1

Kategori Parameter	Item Parameter	Nilai Parameter
4 Parameter Teknis Utama dan Ukuran Instalasi Bentuk	Kelas Kasing	Model 30
	Rasio Arus	30/5A
	Daya Keluaran Terukur (VA)	1 tingkat: 5, 0,5 tingkat: 2,5, 0,2 tingkat: 2,5, 0,55 tingkat: 2,5, 0,25 tingkat: 2,5, Jumlah Lilitan Melalui: 5
	Rasio Arus	40/5A
	Daya Keluaran Terukur (VA)	1 tingkat: 5, 0,5 tingkat: 5, 0,2 tingkat: 2,5, 0,55 tingkat: 2,5, 0,25 tingkat: 2,5, Jumlah Lilitan Melalui: 5
	Rasio Arus	50/5A
	Daya Keluaran Terukur (VA)	1 tingkat: 5, 0,5 tingkat: 2,5, 0,2 tingkat: 2,5, 0,55 tingkat: 2,5, 0,25 tingkat: 2,5, Jumlah Lilitan Melalui: 3
	Rasio Arus	75/5A
	Daya Keluaran Terukur (VA)	1 tingkat: 5, 0,5 tingkat: 2,5, 0,2 tingkat: 2,5, 0,55 tingkat: 2,5, 0,25 tingkat: 2,5, Jumlah Lilitan Melalui: 2
	Rasio Arus	75/5A
	Daya Keluaran Terukur (VA)	1 tingkat: 2,5, 0,5 tingkat: -, 0,2 tingkat: -, 0,55 tingkat: -, 0,25 tingkat: -, Jumlah Lilitan Melalui: 1
	Rasio Arus	100/5A
	Daya Keluaran Terukur (VA)	1 tingkat: 2,5, 0,5 tingkat: -, 0,2 tingkat: -, 0,55 tingkat: -, 0,25 tingkat: -, Jumlah Lilitan Melalui: 1
	Rasio Arus	100/5A
	Daya Keluaran Terukur (VA)	1 tingkat: 5, 0,5 tingkat: 5, 0,2 tingkat: 2,5, 0,55 tingkat: 2,5, 0,25 tingkat: 2,5, Jumlah Lilitan Melalui: 2
	Rasio Arus	150/5A
	Daya Keluaran Terukur (VA)	1 tingkat: 5, 0,5 tingkat: 2,5, 0,2 tingkat: 2,5, 0,55 tingkat: 2,5, 0,25 tingkat: 2,5, Jumlah Lilitan Melalui: 1
	Rasio Arus	200/5A
	Daya Keluaran Terukur (VA)	1 tingkat: 5, 0,5 tingkat: 5, 0,2 tingkat: 2,5, 0,55 tingkat: 2,5, 0,25 tingkat: 2,5, Jumlah Lilitan Melalui: 1
	Rasio Arus	250/5A
	Daya Keluaran Terukur (VA)	1 tingkat: 5, 0,5 tingkat: 5, 0,2 tingkat: 2,5, 0,55 tingkat: 2,5, 0,25 tingkat: 2,5, Jumlah Lilitan Melalui: 1
	Rasio Arus	300/5A
	Daya Keluaran Terukur (VA)	1 tingkat: 5, 0,5 tingkat: 5, 0,2 tingkat: 2,5, 0,55 tingkat: 2,5, 0,25 tingkat: 2,5, Jumlah Lilitan Melalui: 1
	Rasio Arus	400/5A
	Daya Keluaran Terukur (VA)	1 tingkat: 5, 0,5 tingkat: 5, 0,2 tingkat: 2,5, 0,55 tingkat: 2,5, 0,25 tingkat: 2,5, Jumlah Lilitan Melalui: 1
	Rasio Arus	500/5A
	Daya Keluaran Terukur (VA)	1 tingkat: 5, 0,5 tingkat: 5, 0,2 tingkat: -, 0,55 tingkat: -, 0,25 tingkat: -, Jumlah Lilitan Melalui: 1
	Rasio Arus	600/5A
	Daya Keluaran Terukur (VA)	1 tingkat: 10, 0,5 tingkat: 10, 0,2 tingkat: -, 0,55 tingkat: -, 0,25 tingkat: -, Jumlah Lilitan Melalui: 1
	Kelas Kasing	Model 32
	Rasio Arus	30/5A
	Daya Keluaran Terukur (VA)	1 tingkat: 5, 0,5 tingkat: 2,5*, 0,2 tingkat: 5, 0,55 tingkat: 5, 0,25 tingkat: 5, Jumlah Lilitan Melalui: 5
	Rasio Arus	40/5A
	Daya Keluaran Terukur (VA)	1 tingkat: 5, 0,5 tingkat: 10*, 0,2 tingkat: 5, 0,55 tingkat: 5, 0,25 tingkat: 5, Jumlah Lilitan Melalui: 5Rasio Arus	50/5A
	Daya Keluaran Terukur (VA)	1 tingkat: 5, 0,5 tingkat: 2,5, 5*, 0,2 tingkat: 5, 0,55 tingkat: 5, 0,25 tingkat: 5, Jumlah Lilitan Melalui: 3Rasio Arus	50/5A
	Daya Keluaran Terukur (VA)	1 tingkat: 2,5, 0,5 tingkat: 2,5, 0,2 tingkat: 2,5, 0,55 tingkat: 2,5, 0,25 tingkat: 2,5, Jumlah Lilitan Melalui: 1Rasio Arus	75/5A
	Daya Keluaran Terukur (VA)	1 tingkat: 2,5, 0,5 tingkat: 2,5, 0,2 tingkat: 2,5, 0,55 tingkat: 2,5, 0,25 tingkat: 2,5, Jumlah Lilitan Melalui: 1Rasio Arus	75/5A
	Daya Keluaran Terukur (VA)	1 tingkat: 5, 0,5 tingkat: 2,5, 5*, 0,2 tingkat: 5, 0,55 tingkat: 5, 0,25 tingkat: 5, Jumlah Lilitan Melalui: 2Rasio Arus	100/5A
	Daya Keluaran Terukur (VA)	1 tingkat: 2,5, 0,5 tingkat: 2,5, 0,2 tingkat: 2,5, 0,55 tingkat: 2,5, 0,25 tingkat: 2,5, Jumlah Lilitan Melalui: 1Rasio Arus	100/5A
	Daya Keluaran Terukur (VA)	1 tingkat: 5, 10, 0,5 tingkat: 5, 10, 0,2 tingkat: 5, 0,55 tingkat: 5, 0,25 tingkat: 5, Jumlah Lilitan Melalui: 2Rasio Arus	150/5A
	Daya Output Nominal (VA)	1 kelas: 5, 0,5 kelas: 2,5, 5*,2 kelas: 5, 0,55 kelas: 5, 0,25 kelas: 5, jumlah lilitan inti: 1
	Rasio Arus	200/5A

Tabel Parameter 2

Kategori Parameter	Parameter	Nilai Parameter
Model 40	Rasio Arus	30/5A
	Daya Output Nominal (VA)	1 kelas: 5, 0,5 kelas: 2,5, 0,2 kelas: 2,5, 0,5S kelas: 2,5, 0,25 kelas: 2,5, jumlah lilitan inti: 5
	Rasio Arus	40/5A
	Daya Output Nominal (VA)	1 kelas: 5, 0,5 kelas: 2,5, 0,2 kelas: 2,5, 0,5S kelas: 2,5, 0,25 kelas: 2,5, jumlah lilitan inti: 5
	Rasio Arus	50/5A
	Daya Output Nominal (VA)	1 kelas: 5, 0,5 kelas: 2,5, 0,2 kelas: 2,5, 0,5S kelas: 2,5, 0,25 kelas: 2,5, jumlah lilitan inti: 3
	Rasio Arus	75/5A
	Daya Output Nominal (VA)	1 kelas: 5, 0,5 kelas: 2,5, 0,2 kelas: 2,5, 0,5S kelas: 2,5, 0,25 kelas: 2,5, jumlah lilitan inti: 2
	Rasio Arus	75/5A
	Daya Output Nominal (VA)	1 kelas: 2,5, jumlah lilitan inti: 1
	Rasio Arus	100/5A
	Daya Output Nominal (VA)	1 kelas: 2,5, 0,5 kelas: 2,5, jumlah lilitan inti: 1
	Rasio Arus	100/5A
	Daya Output Nominal (VA)	1 kelas: 5, 0,5 kelas: 5, 0,2 kelas: 5, 0,5S kelas: 5, 0,25 kelas: 2,5, jumlah lilitan inti: 2
	Rasio Arus	150/5A
	Daya Output Nominal (VA)	1 kelas: 5, 0,5 kelas: 2,5, 0,2 kelas: 2,5, 0,5S kelas: 2,5, 0,25 kelas: 2,5, jumlah lilitan inti: 1
	Rasio Arus	200/5A
	Daya Output Nominal (VA)	1 kelas: 5, 0,5 kelas: 5, 0,2 kelas: 5, 0,5S kelas: 5, 0,25 kelas: 2,5, jumlah lilitan inti: 1
	Rasio Arus	250/5A
	Daya Output Nominal (VA)	1 kelas: 5, 0,5 kelas: 5, 0,2 kelas: 5, 0,5S kelas: 5, 0,25 kelas: 5, jumlah lilitan inti: 1
	Rasio Arus	300/5A
	Daya Output Nominal (VA)	1 kelas: 5, 0,5 kelas: 5, 0,2 kelas: 5, 0,5S kelas: 5, 0,25 kelas: 5, jumlah lilitan inti: 1
	Rasio Arus	400/5A
	Daya Output Nominal (VA)	1 kelas: 5, 0,5 kelas: 5, 0,2 kelas: 5, 0,5S kelas: 5, 0,25 kelas: 5, jumlah lilitan inti: 1
	Rasio Arus	500/5A
	Daya Output Nominal (VA)	1 kelas: 10, 0,5 kelas: 5, 0,2 kelas: 5, 0,5S kelas: 5, 0,25 kelas: 5, jumlah lilitan inti: 1
	Rasio Arus	600/5A
	Daya Output Nominal (VA)	1 kelas: 10, 0,5 kelas: 10, 0,2 kelas: 5, 0,5S kelas: 5, 0,25 kelas: 5, jumlah lilitan inti: 1
	Rasio Arus	750/5A
	Daya Output Nominal (VA)	1 kelas: 10, 0,5 kelas: 10, 0,2 kelas: 10, 0,5S kelas: 10, 0,25 kelas: 5, jumlah lilitan inti: 1
	Rasio Arus	800/5A
	Daya Output Nominal (VA)	1 kelas: 10, 0,5 kelas: 10, 0,2 kelas: 10, 0,5S kelas: 10, 0,25 kelas: 5, jumlah lilitan inti: 1
Model 50	Rasio Arus	150/5A
	Daya Output Nominal (VA)	1 kelas: 2,5, 0,5 kelas: 2,5, 0,2 kelas: 2,5, 0,5S kelas: 2,5, 0,25 kelas: 2,5, jumlah lilitan inti: 1
	Rasio Arus	200/5A
	Daya Output Nominal (VA)	1 kelas: 5, 0,5 kelas: 5, 0,2 kelas: 2,5, 0,5S kelas: 2,5, 0,25 kelas: 2,5, jumlah lilitan inti: 1
	Rasio Arus	250/5A
	Daya Output Nominal (VA)	1 kelas: 5, 0,5 kelas: 5, 0,2 kelas: 2,5, 0,5S kelas: 2,5, 0,25 kelas: 2,5, jumlah lilitan inti: 1
	Rasio Arus	300/5A
	Daya Output Nominal (VA)	1 kelas: 5, 0,5 kelas: 5, 0,2 kelas: 5, 0,5S kelas: 5, 0,25 kelas: 5, jumlah lilitan inti: 1
	Rasio Arus	400/5A
	Daya Output Nominal (VA)	1 kelas: 5, 0,5 kelas: 5, 0,2 kelas: 5, 0,5S kelas: 5, 0,25 kelas: 5, jumlah lilitan inti: 1
	Rasio Arus	500/5A

Tabel Parameter 3

Kategori Parameter	Parameter	Nilai Parameter
Tipe 80	NXLH-1 Tipe 80
	Arus Perbandingan	300/5A, 400/5A, 500/5A, 600/5A, 750/5A, 800/5A, 1000/5A, 1200/5A, 1500/5A, 2000/5A, 2500/5A
	Daya Output Nominal (VA)	1: 5, 5, 10, 10, 10, 10, 10, 20, 20, 20, 30; 0,5: 5, 5, 10, 10, 10, 10, 10, 20, 20, 20, 30; 0,2: 2,5, 2,5, 5, 5, 10, 10, 10, 20, 20, 20, 30; 0,5S: 2,5, 2,5, 5, 5, 10, 10, 10, 20, 20, 20, 30; 0,25: 2,5, 2,5, 5, 5, 5, 5, 5, 5, 10, 10, 10
	Jumlah Lilitan Melalui	1
Tipe 100	NXLH-1 Tipe 100
	Arus Perbandingan	600/5A, 750/5A, 800/5A, 1000/5A, 1200/5A, 1500/5A, 2000/5A, 2500/5A, 3000/5A
	Daya Output Nominal (VA)	1: 10, 10, 10, 10, 20, 20, 20, 30, 30; 0,5: 10, 10, 10, 10, 20, 20, 20, 30, 30; 0,2: 5, 10, 10, 10, 20, 20, 20, 30, 30; 0,5S: 5, 10, 10, 10, 20, 20, 20, 30, 30; 0,25: 5, 5, 5, 5, 5, 10, 10, 10, 10
	Jumlah Lilitan Melalui	1
Tipe 120	NXLH-1 Tipe 120
	Arus Perbandingan	1000/5A, 1200/5A, 1500/5A, 2000/5A, 2500/5A, 3000/5A, 4000/5A, 5000/5A
	Daya Output Nominal (VA)	1: 10, 20, 20, 20, 30, 30, 30, 30; 0,5: 10, 20, 20, 20, 30, 30, 30, 30; 0,2: 10, 20, 20, 20, 30, 30, 30, 30; 0,5S: 10, 20, 20, 20, 30, 30, 30, 30; 0,25: 5, 5, 10, 10, 10, 10, 10, 10
	Jumlah Lilitan Melalui	1
Tipe 170	NXLH-1 Tipe 170
	Arus Perbandingan	3000/5A, 4000/5A, 5000/5A
	Daya Output Nominal (VA)	1: 30, 30, 30; 0,5: 30, 30, 30; 0,2: 20, 20, 20; 0,5S: 20, 20, 20; 0,25: 10, 10, 10
	Jumlah Lilitan Melalui	1
