Fungsi dan Penggunaan

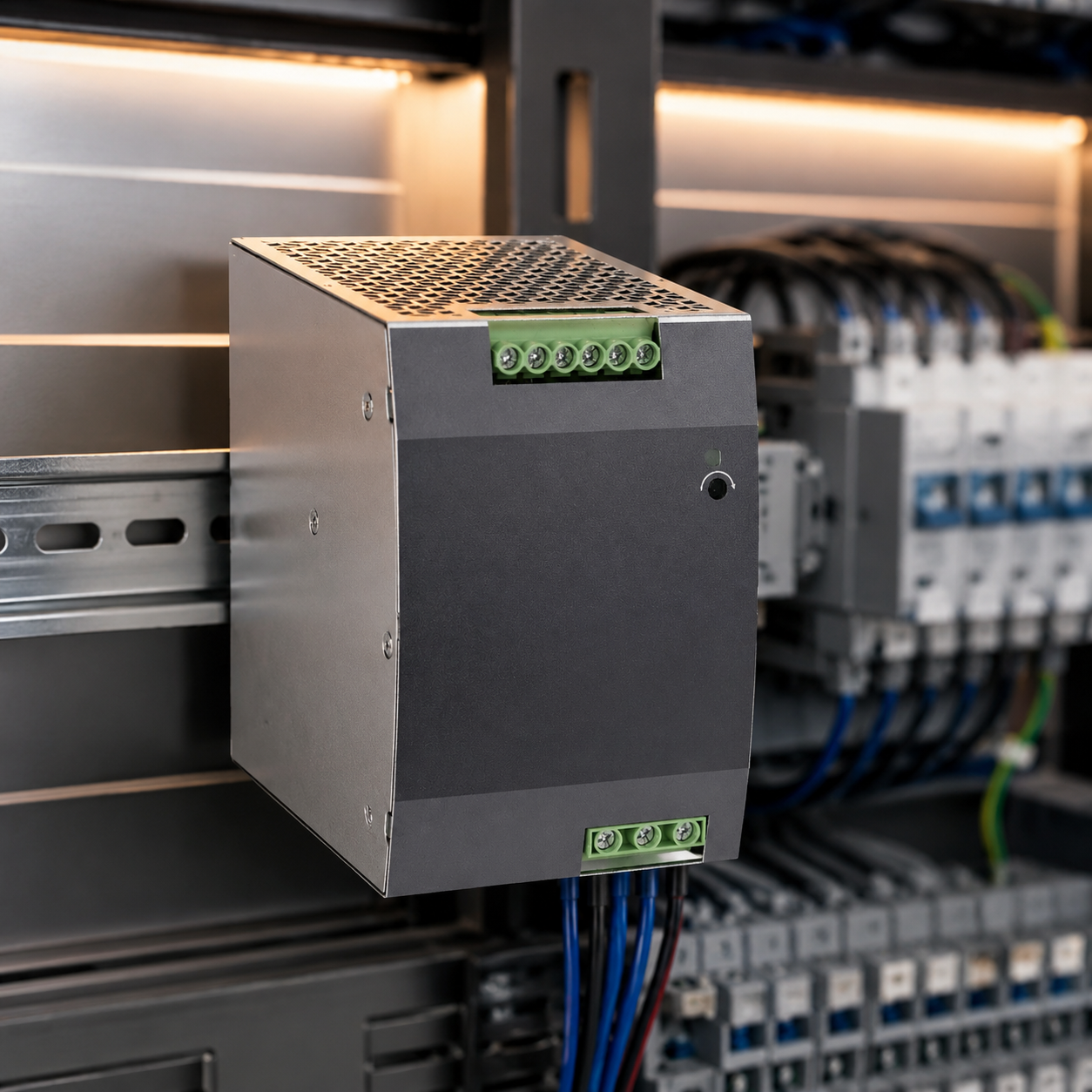

Seri NKY2K adalah catu daya DC dengan rentang tegangan input yang lebar yang dirancang untuk dipasang di rel. Cocok digunakan dalam sistem kontrol otomasi industri, sistem komunikasi dan pemantauan, perangkat instrumen dan sistem kecerdasan buatan, peralatan manufaktur semikonduktor, layar LED, mesin dan peralatan listrik sebagai sumber daya kontrol, sumber daya penerangan, dan sumber daya sinyal perangkat.
Deskripsi Detail
Parameter:
Rentang Tegangan Input (V): 180V~550V
Tegangan Output (V): 12, 24, 48
Getaran dan Noise Output: 12V ≤ 120mV; 24V ≤ 150mV; 48V ≤ 200mV
Stabilitas Tegangan Output: 12V: ±1,5%; 24V, 48V: ±1%
Pelindung: Perlindungan beban berlebih, perlindungan tegangan berlebih, perlindungan korsleting, dan perlindungan suhu tinggi
Kualitas EMI: Kelas A (tingkat industri)
Keunggulan/Fungsi Inti:
01 Keandalan Tinggi dan Perlindungan Cerdas
Fitur perlindungan lengkap: perlindungan beban berlebih, tegangan berlebih, suhu tinggi, korsleting, dll., membuat penggunaan lebih aman
Desain Tingkat Industri: Suhu kerja ekstrem -30°C hingga +70°C, tidak mengurangi kapasitas pada suhu rendah, mampu menangani berbagai lingkungan
Proses pelapisan isolasi kumparan kabel vakum, meningkatkan kekuatan isolasi dan kekuatan mekanik
02 Kinerja Hebat
Rentang tegangan masuk yang luas: 180V~550VAC, secara otomatis menyesuaikan fluktuasi tegangan
Desain dua fase efisiensi tinggi: menggunakan dua fase PFC (koreksi faktor daya) + topologi LLC resonansi, efisiensi ≥94%, mengurangi konsumsi energi dan kerugian panas
Desain distribusi arus dua fase: mengurangi stres arus satu fase, memperpanjang umur komponen
Parameter Detail
| Kategori Parameter | Item Parameter | Nilai Parameter |
|---|
| Output | Tegangan Output DC | 12V, 24V, 48V |
| Daya Output | 60W, 120W, 240W, 480W |
| Getaran dan Noise Output | ≤120mV, ≤150mV, ≤200mV |
| Stabilitas Tegangan Output | ±1,5%, ±1%, ±1% |
| Stabilitas Beban | ±1% |
| Waktu Pertahanan | ≥12ms |
| Input | Rentang Tegangan Input | 180VAC-550VAC, 254VDC-780VDC |
| Frekuensi Rentang | 47Hz~63Hz |
| Effisiensi | ≥85%, ≥87%, ≥88%, ≥91%, ≥90%, ≥94% |
| Arus AC Masuk | 0,7A/220VAC 0,4A/380VAC, 1,4A/220VAC 0,7A/380VAC, 2A/220VAC 1A/380VAC, 4A/220VAC 1,6A/380VAC |
| Arus Impuls Masuk | ≤52,5A, ≤70A, ≤100A, ≤120A |
| Pelindung | Pelindungan Beban Berlebih | 105%-200% Mode: Pemulihan otomatis setelah gangguan dihilangkan |
| Pelindungan Tegangan Berlebih | 105%-160% Mode: Output dimatikan, pemulihan setelah restart |
| Pelindungan Korsleting | Mode: Pemulihan otomatis setelah gangguan dihilangkan |
| Pelindungan Suhu Tinggi | 95°C Pelindungan Mode: Pemulihan otomatis setelah gangguan dihilangkan |
| Lingkungan | Tingkat Pencemaran | 2 |
| Tingkat Tegangan Berlebih | Level II |
| Standar Keamanan dan Kompatibilitas Elektromagnetik | Ketahanan Listrik | Antara terminal input dan output: 3kVAC; Antara terminal input dan titik tanah: 2kVAC; Antara terminal output dan titik tanah: 0,5kVAC |
| Emisi Kompatibilitas Elektromagnetik | Class A |
| Kurva Daya Output Produk | Hubungan Daya Output dengan Suhu Lingkungan | Lihat Gambar 1 |
| Hubungan Daya Output dengan Tegangan Input | Lihat Gambar 2 |
