Fungsi dan Penggunaan

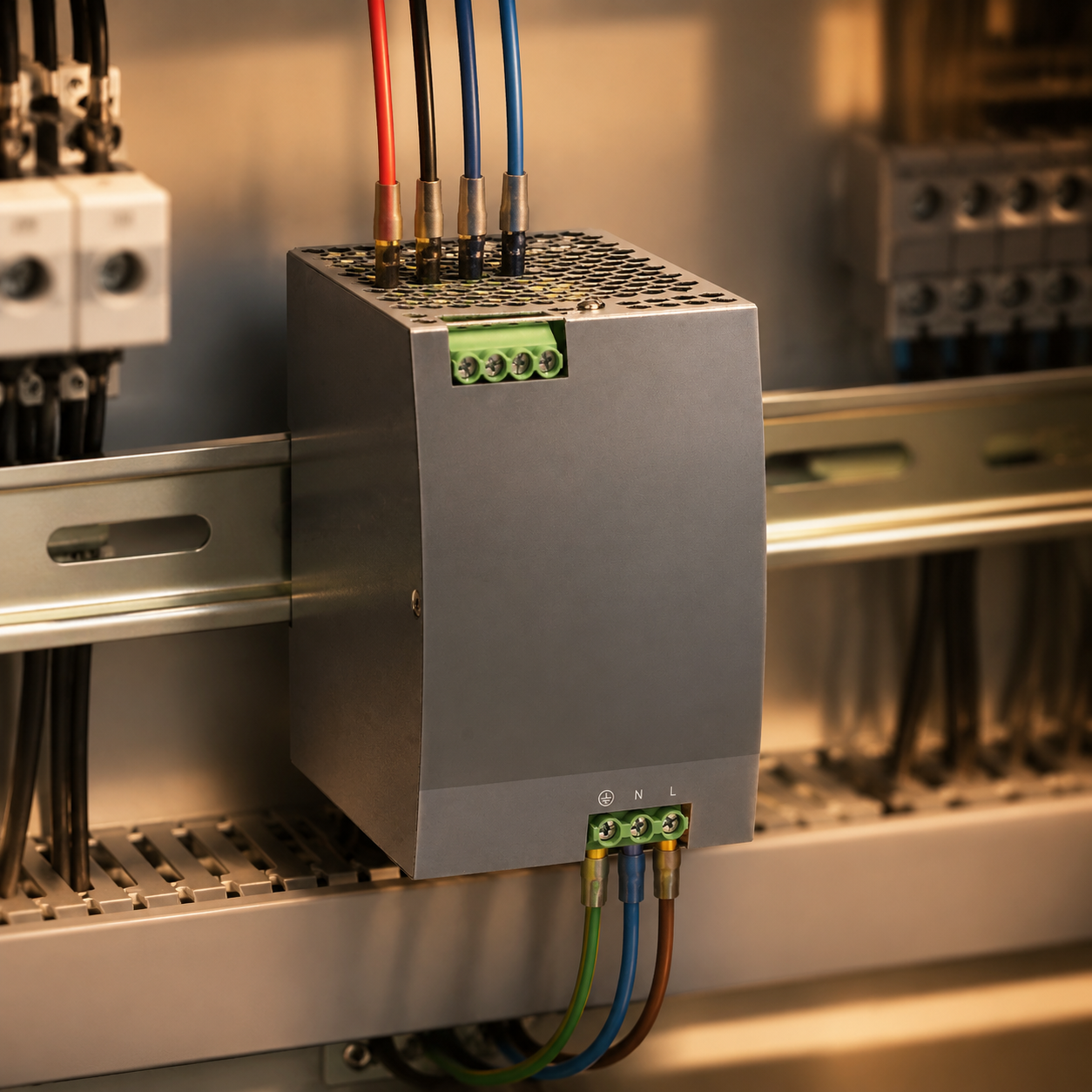

Sumber daya listrik saklar seri NKY2 adalah sumber daya DC yang dapat dipasang pada rel. Cocok untuk sistem kontrol otomasi industri, sistem komunikasi dan pemantauan, perangkat instrumen dan sistem kecerdasan buatan, peralatan manufaktur semikonduktor, layar LED, peralatan mekanik dan listrik, sebagai sumber daya kontrol perangkat, sumber daya penerangan, dan sumber daya sinyal.
Deskripsi Detail
Parameter:
Jangkauan tegangan masuk: 90V~264VAC
Tegangan DC keluaran: 12V, 24V, 48V
Gelombang dan noise output: 12V: ≤120mV; 24V, 48V: ≤150mV
Stabilitas tegangan output: ±1%
Keunggulan/Fungsi Inti:
01 Aman dan andal
Mengintegrasikan fungsi perlindungan beban berlebih, tegangan berlebih, korsleting, dan suhu tinggi
Lulus uji EMC EMI, kemampuan ketahanan gangguan yang kuat
02 Kinerja luar biasa
Efisiensi tinggi dan konsumsi daya rendah, menggunakan kontrol PWM, efisiensi kerja mencapai 85%~90%
Desain sirkuit start lunak, mengurangi dampak terhadap jaringan listrik secara efektif
Menggunakan komponen berkualitas, pasokan daya produk lebih stabil
Parameter Detail
| Kategori Parameter | Parameter | Nilai Parameter |
|---|
| Keluaran | Tegangan DC keluaran | NKY2-75: 12V, 24V, 48V; NKY2-120: 24V, 48V; NKY2-240: 24V, 48V; NKY2-480: 24V, 48V; NKY2-960: 24V, 48V |
| Power Keluaran | NKY2-75: 75W; NKY2-120: 120W; NKY2-240: 240W; NKY2-480: 480W; NKY2-960: 960W |
| Gelombang dan Noise Keluaran | NKY2-75: ≤100mV; NKY2-120: ≤150mV; NKY2-240: ≤100mV; NKY2-480: ≤150mV; NKY2-960: ≤150mV |
| Stabilitas Tegangan Keluaran | NKY2-75: ±2%; NKY2-120: ±1%; NKY2-240: ±2%; NKY2-480: ±1%; NKY2-960: ±1% |
| Stabilitas Beban | ±1% |
| Waktu Tahan | ≥12ms |
| Masuk | Jangkauan Tegangan Masuk | NKY2-75: 90V-264V; NKY2-120: 90V-264V; NKY2-240: 90V-132V/170V-264V; NKY2-480: 90V-264V; NKY2-960: 180V-264V |
| Jangkauan Frekuensi | 47Hz-63Hz |
| Effisiensi | ≥80%; ≥85% |
| Arus AC Masuk | NKY2-75: 1,6A/110VAC 0,9A/220VAC; NKY2-120: 2,6A/110VAC 1,3A/220VAC; NKY2-240: 4A/110VAC 2,5A/220VAC; NKY2-480: 5,3A/110VAC 2,4A/220VAC; NKY2-960: 6A/220VAC |
| Arus Impuls Masuk | NKY2-75: ≤54A; NKY2-120: ≤78A; NKY2-240: ≤100A; NKY2-480: ≤96A; NKY2-960: ≤240A |
| Perlindungan | Perlindungan Beban Berlebih | Mode 105%-200%: Pemulihan otomatis setelah gangguan dihilangkan |
| Perlindungan Tegangan Berlebih | Mode 105%-150%: Output dimatikan, pemulihan dengan restart |
| Perlindungan Korsleting | Mode: Pemulihan otomatis setelah gangguan dihilangkan |
| Perlindungan Suhu Tinggi | Tidak ada; Mode Perlindungan 95℃: Pemulihan otomatis setelah gangguan dihilangkan |
| Lingkungan | Tingkat Polusi | 2 |
| Kelas Tegangan | Kelas II |
| Standar Keamanan dan EMC | Ketahanan Listrik | Antara terminal masukan dan keluaran: 3kVAC; antara terminal masukan dan tanah: 1,5kVAC; antara terminal keluaran dan tanah: 0,5kVAC |
| Emisi EMC | Class A |
| Kurva Daya Keluaran Produk | Hubungan daya keluaran dengan suhu lingkungan | Lihat Gambar 1, Gambar 2 |
| Hubungan daya keluaran dengan tegangan masuk | Lihat Gambar 3, Gambar 4, Gambar 5 |
