Fungsi dan Penggunaan

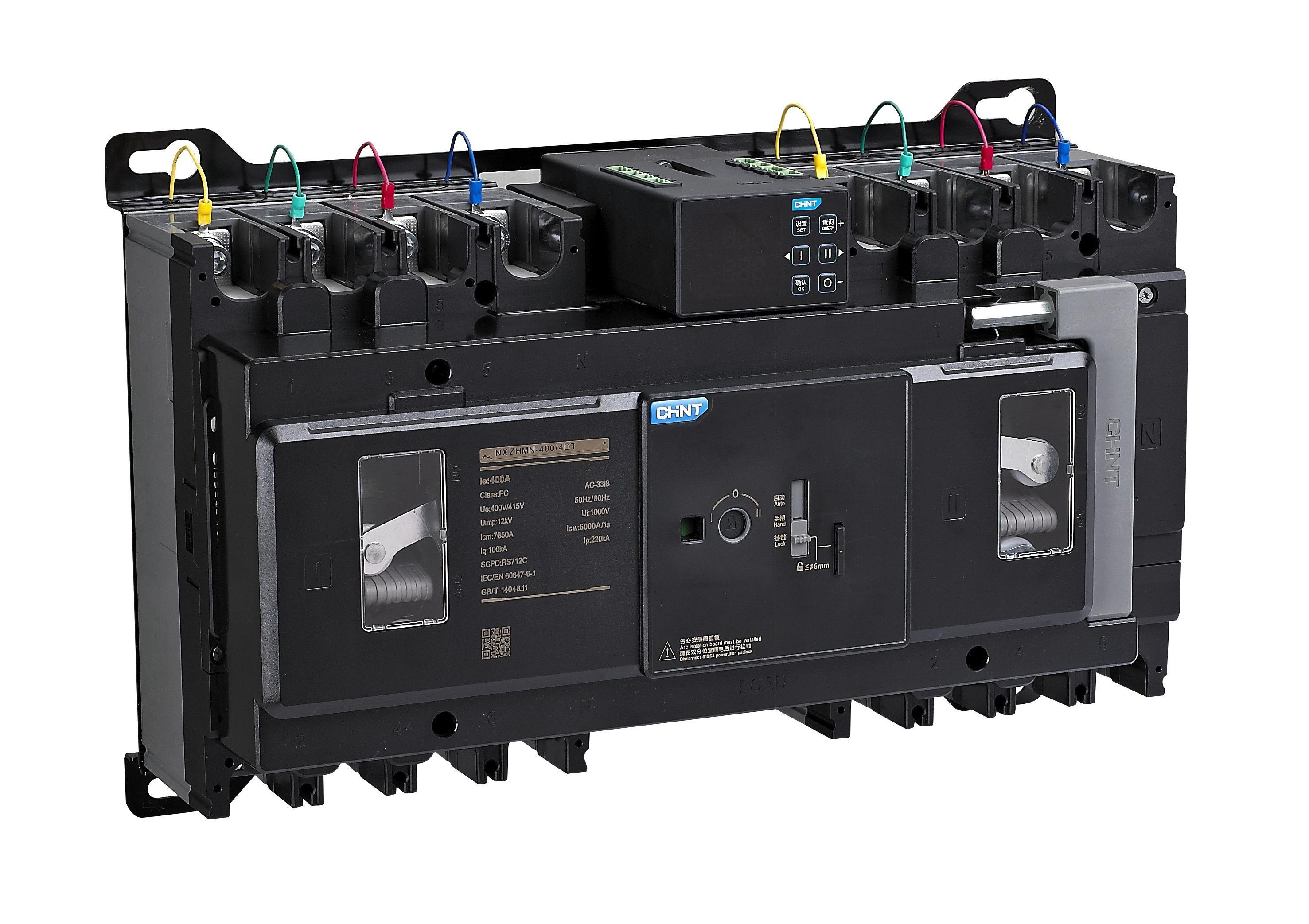

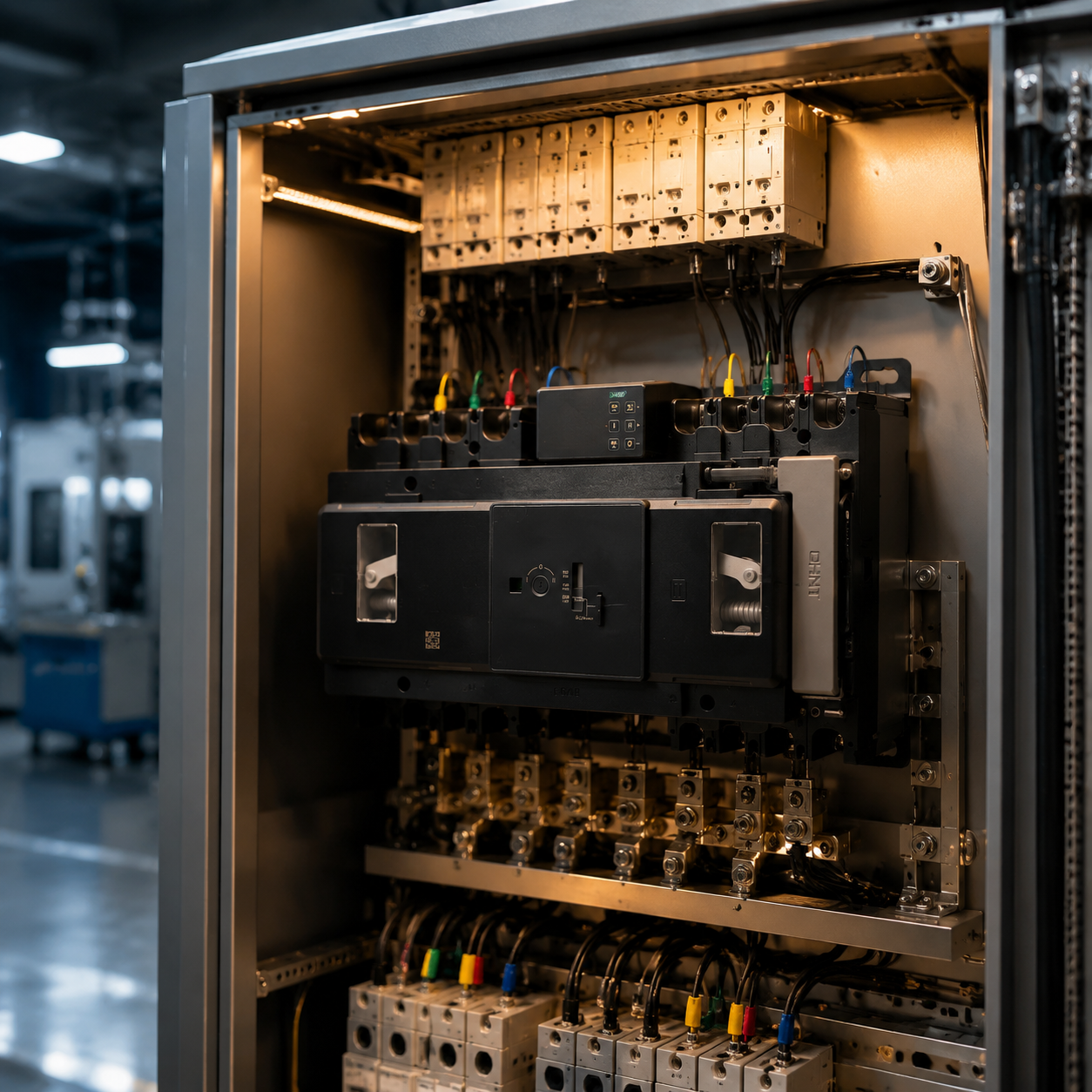

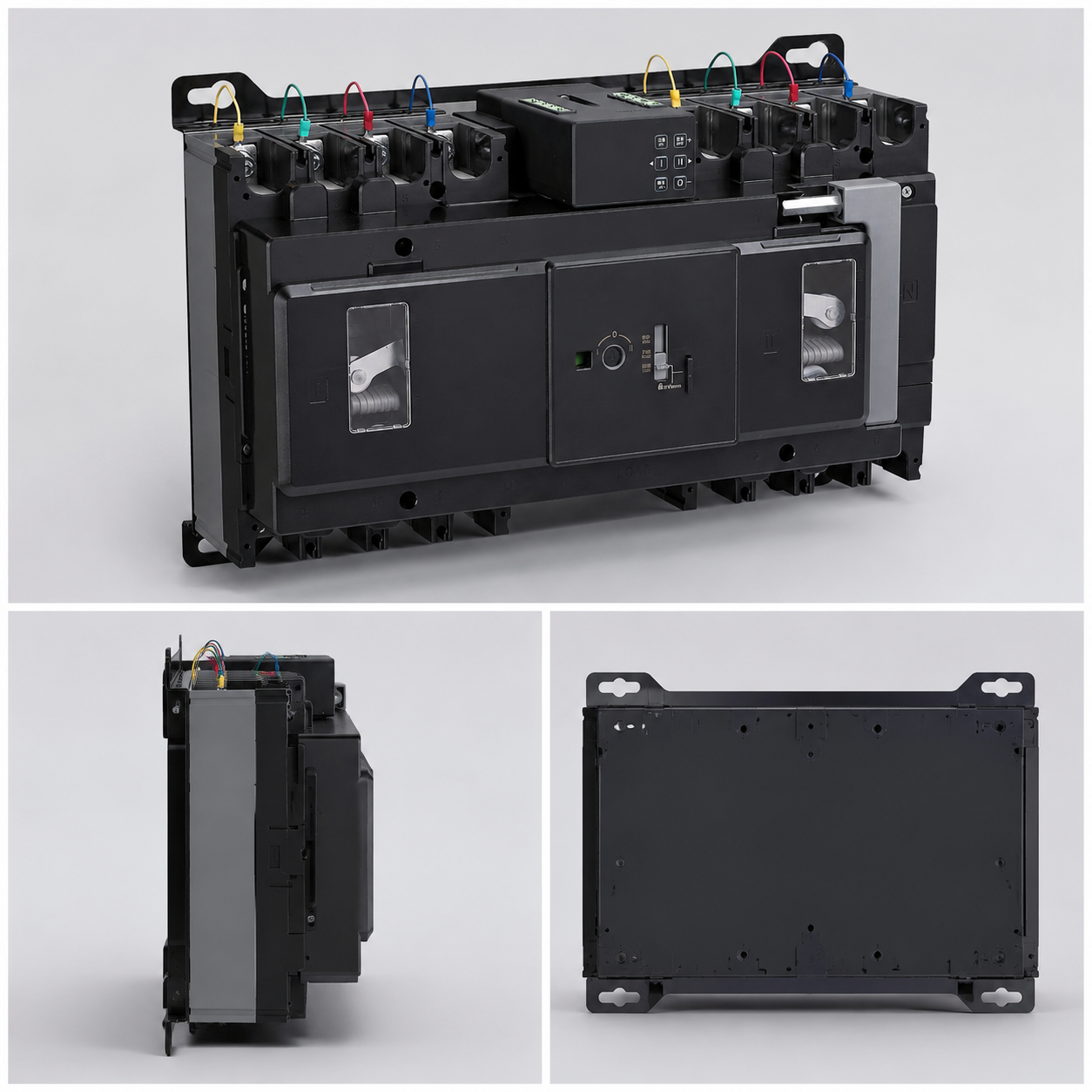

Seri NXZMN, NXZHMN Automatic Transfer Switch (ATS) digunakan untuk jaringan listrik tiga fase empat kabel dengan frekuensi 50Hz/60Hz, tegangan nominal 230V/240V, 400V/415V dan di bawahnya, arus nominal hingga 800A, untuk menghubungkan satu atau beberapa sirkuit beban dari satu sumber daya ke sumber daya lainnya, sehingga memastikan pasokan daya normal bagi sirkuit beban. Produk ini cocok digunakan di tempat-tempat penggunaan industri, komersial, perumahan bertingkat tinggi, dan perumahan warga.
Deskripsi Detail
Parameter:
Kapasitas kotak arus: 63/125/250/400/630/800
Kategori penggunaan: AC-33iB/AC-33B
Tingkat elektrik: PC, CB
Kutub: 2P/3P/4P
Jenis kontroler: A (dasar), B (standar), D (cerdas)
Keunggulan/Fungsi Inti:
01 Fleksibel dan Mudah Digunakan

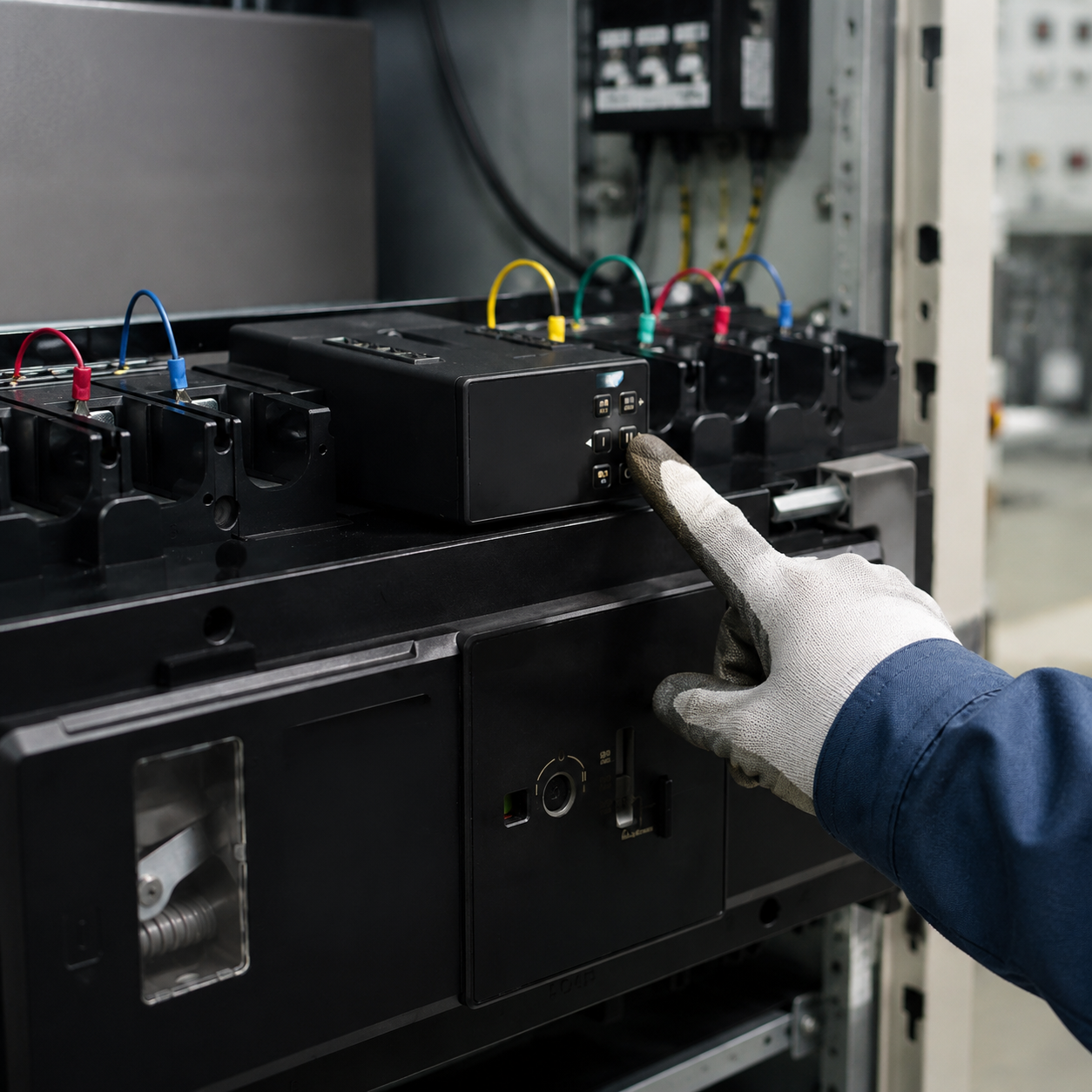

Desain modul: Kontroler desain modular yang inovatif memungkinkan perubahan antara tampilan terintegrasi dan terpisah, serta pemeliharaan dan penggantian kontroler yang mudah;

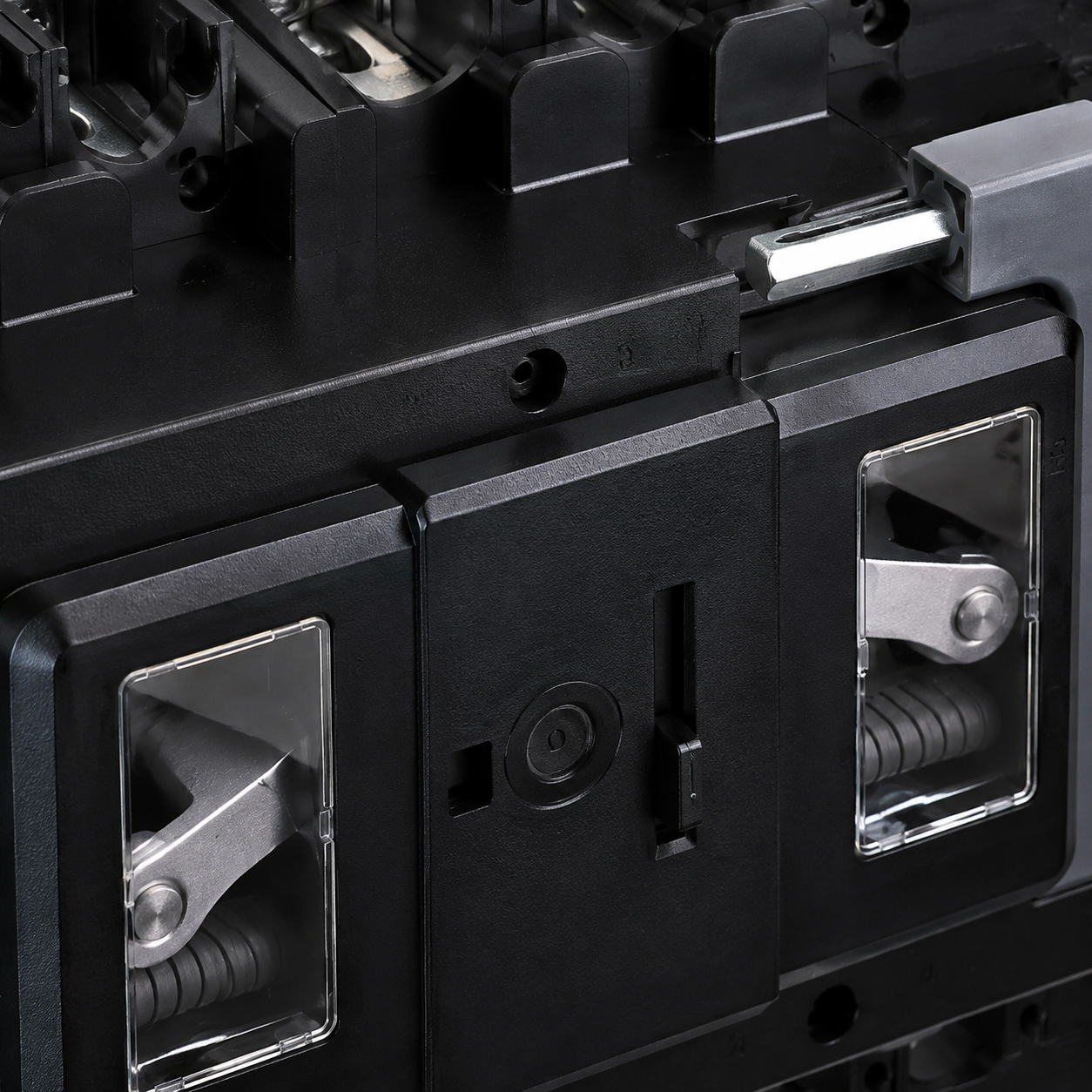

Jendela Visualisasi: Jendela visualisasi baru, memungkinkan status saklar on/off produk terlihat melalui berbagai cara.
02 Aman dan Handal
Peningkatan Keamanan: Desain tiga tahap manual, otomatis, dan kunci ganda, memungkinkan tidak adanya operasi manusia saat dalam mode otomatis, dan dapat dikunci saat posisi mati, menjaga keamanan operasi selama pemeliharaan dan perbaikan;
Perlindungan Beban Penuh: Menggunakan logika transfer inovatif, ketika kedua sumber daya tidak normal, perlindungan pemutusan sisi beban dapat dilakukan; ketika salah satu sumber daya normal, transfer dapat dilakukan untuk memastikan pasokan daya yang terus-menerus.
03 Kinerja Unggul
Platform Peningkatan: Saklar eksekusi semua seri produk menggunakan platform teknologi NM5 terbaru perusahaan;
Peningkatan Fungsi Kontrol Jarak Jauh: Memperkuat fungsi komunikasi 485, mendukung lebih banyak parameter komunikasi yang dapat diatur dan dibaca, serta menambahkan fungsi kontrol jarak jauh (opsional dua pilihan), memenuhi kebutuhan aplikasi kontrol dan transfer jarak jauh dan dekat;
Pengayaan Fungsi: Tiga jenis kontroler dasar/standar/tinggi dapat dipilih, tidak hanya memenuhi kebutuhan dasar pelanggan akan transfer, tetapi juga menambahkan deteksi frekuensi, perlindungan urutan fase, alarm kesalahan (E-1, E-2, E-4) yang dapat dinonaktifkan dan dihapus, prioritas sumber daya yang dapat diatur, memenuhi berbagai kebutuhan sistem tiga fase 230V di dalam dan luar negeri.
Parameter Detail
| Kategori Parameter | Item Parameter | Nilai Parameter |
|---|
| Karakteristik Listrik | Kekuatan Kerangka (A) | 63, 125, 250, 400, 630, 800 |
| Kekuatan Terukur (A) | 10、16、25、32、40、50、63; 63、80、100、125; 160、180、200、225、250; 250、315、350、400; 400、500、630; 630、700、800 |
| Tegangan Kerja Terukur Ue (V) | AC230V/AC240V/AC400V/AC415V，50Hz/60Hz |
| Tegangan Isolasi Terukur Ui (V) | 800, 800, 1000, 1000, 1000, 1000 |
| Tegangan Impuls Terukur Uimp (kV) | 8, 8, 1000, 1000, 1000, 1000 |
| Kategori Penggunaan | AC-33IB (10-125A); AC-33B (10-63A); AC-33IB; AC-33IB (250-630A); AC-33B (250-350A); AC-33IB |
| Jumlah Kutub | 3P、4P |
| Kemampuan Konektivitas Arus Pendek Terukur Icm (kA) | F:52.5 Q:75.6; F:52.5 Q:75.6; F:75.6 Q:105; F:105 Q:154; F:105 Q:154; F:105 Q:154 |
| Kemampuan Pemutusan Arus Pendek Terukur Icn (kA) | F:25 Q:36; F:25 Q:36; F:36 Q:50; F:50 Q:70; F:50 Q:70; F:50 Q:70 |
| Umur Mekanik (kali) | 10000, 10000, 6000, 4500, 4500, 4500 |
| Umur Listrik (kali) | 3000, 3000, 3000, 1500, 1500, 1000 |
| Waktu Tindakan Kontak (s) | ≤ 1.8, ≤ 1.8, ≤ 1.9, ≤ 2.8, ≤ 2.8, ≤ 2 |
| Waktu Tindakan Pergantian (s) | ≤ 2.9, ≤ 2.9, ≤ 2.9, ≤ 4.4, ≤ 4.4, ≤ 3 |
| Posisi Saklar | Daya I, Daya II, Posisi Mati |
| Cara Koneksi | Masuk atas, Keluar bawah, Koneksi samping |
| Model Kontroler | A: Dasar B: Standar D: Cerdas E: Khusus |
| Karakteristik Listrik | Kekuatan Kerangka (A) | 63, 125, 250, 400, 630, 800 |
| Kekuatan Terukur (A) | 10、16、25、32、40、50、63; 63、80、100、125; 160、180、200、225、250; 250、315、350、400; 400、500、630; 630、700、800 |
| Tegangan Kerja Terukur Ue (V) | AC230/240/400/V/415V，50Hz/60Hz |
| Tegangan Isolasi Terukur Ui (V) | 800, 800, 1000, 1000, 1000, 1000 |
| Tegangan Impuls Terukur Uimp (kV) | 8, 12 |
| Kategori Penggunaan | AC-33IB (10-125A); AC-33B (10-63A); AC-33IB; AC-33IB (250-630A); AC-33B (250-350A); AC-33IB |
| Jumlah Kutub | 3P、4P |
| Kemampuan Arus Pendek Terbatas Icw (A/30ms) | 5000A/30ms; 10000A/30ms; 10000A/50ms; 10000A/150ms; 12600A/200ms; 16000A/200ms |
| Kemampuan Konektivitas Arus Pendek Terukur Icm (kA) | 7650A; 17000A; 17000A; 17000A; 25200A; 32000A |
| Kemampuan Arus Pendek Terbatas Iq(SCPD) (kA) | 100kA |
| Umur Mekanik (kali) | 10000, 10000, 6000, 4500, 4500, 4500 |
| Umur Listrik (kali) | 3000, 3000, 3000, 1500, 1500, 1000 |
| Waktu Tindakan Kontak (s) | ≤ 1.8, ≤ 1.8, ≤ 1.9, ≤ 2.8, ≤ 2.8, ≤ 2 |
| Waktu Tindakan Pergantian (s) | ≤ 2.9, ≤ 2.9, ≤ 2.9, ≤ 4.4, ≤ 4.4, ≤ 3 |
| Posisi Saklar | Daya I, Daya II, Posisi Mati |
| Cara Koneksi | Masuk atas, Keluar bawah, Koneksi samping |
| Model Kontroler | A: Dasar B: Standar D: Cerdas E: Khusus |
